Установка коробок для проводов — Шаг за шагом монтаж подрозетников и распаечных коробок

Что такое распределительная (распаечная) коробка

Этот продукт из области электротехники представляет собой плотно закрытый корпус, изготовленный из металла или диэлектрического материала. Однако второй вариант, особенно если используется достаточно надежный и пожаробезопасный материал, становится предпочтительным при выборе коробок для проводов.

Внутри производится соединение силовых кабелей и питающих проводов для потребителей или коммутационных устройств. Распаечная коробка должна обеспечивать защиту внутренних соединений от попадания пыли, влаги, посторонних предметов. Кроме того, изделие предотвращает случайное прикосновение к оголенным участкам электроцепи (токоведущим шинам, контактам).

Форма коробки, равно как ее размеры не регламентируется — формат изделия выбирается исходя из условий монтажа. Однако производители придерживаются определенных стандартов, для совместимости с различной фурнитурой и комплектующими.

Основная функция распределительной коробки

При помощи данного электротехнического изделия можно существенно снизить расходы на организацию электропроводки. Без этого элемента пришлось бы соединять каждый электроприбор с отдельным кабелем, что привело бы к приумножению количества каналов, требуемых для укладки, и испортило внешний вид.

Грамотное распределение кабеля внутри коробки повысит безопасность жилых и нежилых комнат. Это обусловлено изоляцией соединительных точек с горючими материалами, содержащимися в стене. Конструкция оборудования продумана до мельчайших деталей, поэтому гарантирует легкость проведения ремонтных работ.

Но основная функция коробки связана с равномерным распределением электрической энергии между всеми потребителями, установленными в помещении. Кроме того, структура изделия учитывает потенциальное расширение за счет добавления новых ветвей электрической цепи.

Можно ли обойтись вообще без распредкоробок?

Теоретически – да. Но для этого потребуется соединить распределительный щиток и каждое место потребления электроэнергии в квартире отдельным проводом. Это приведет к большому расходу электропроводки и необходимости делать широкие и глубокие штробы. чтобы иметь возможность уложить в них несколько рядов провода.

В конечном итоге недостатки такого способа многократно перевесят недостатки использования распределительных коробок. Экономия за счет отказа от последних будет многократно обесценена повышенными расходами на электропроводку.

В качестве аргумента против использования распределительных коробок можно иногда услышать и такой; хоть прокладка отдельной линии к каждой точке потребления и проигрывает экономически варианту с распредкоробками, зато она безопаснее, поскольку исключает соединение проводов в узловых точках.

На это можно ответить только одно. Правильное, профессионально выполненное соединение проводов в распределительной коробке абсолютно безопасно. При том что каждый имеет право на свою точку зрения, вариант с использование распредкоробок является все же более предпочтительным, чем без них.

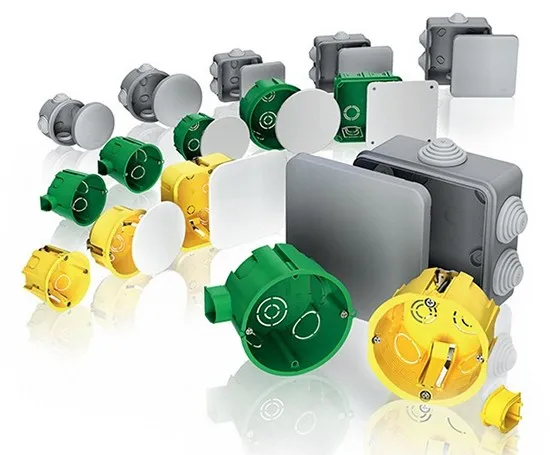

Виды распред коробок

По материалу корпуса коробки делятся на:

1. Металлические — для установки в помещения, построенные из горючих материалов (дерево, пластик), либо на стены, утепленные горючим материалом. Могут иметь внутри слой диэлектрика, для снижения вероятности несанкционированного замыкания контактов.
2. Пластиковые — наиболее распространенные, по причине низкой стоимости при изготовлении. Выполняются либо из негорючего материала, для эксплуатации в условиях высокой пожарной опасности, либо из материалов, не поддерживающих горение. То есть, распаечная коробка в любом исполнении не должна стать источником пожара, даже если внутри произойдет возгорание проводки.

По условиям монтажа:

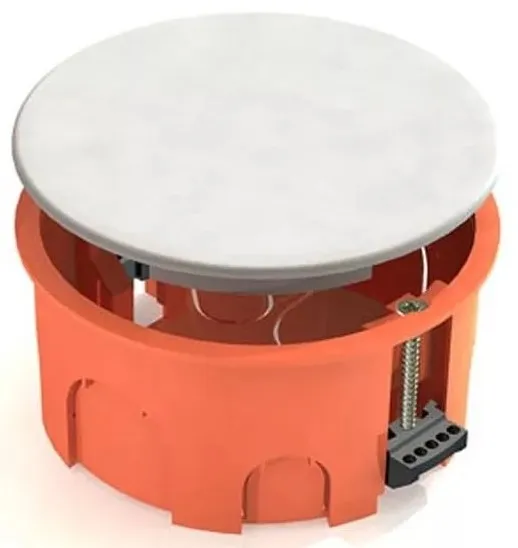

1. Для внутренней установки. Предназначены для встраивания в стены, облицовку. Состоят из корпуса, который должен прочно удерживаться в несущей конструкции, и плоской крышки. В свою очередь крышка должна быть съемной, для доступа к контактной группе или скруткам. В таких коробках толщина корпуса может быть тоньше, ведь он не несет конструкционной нагрузки.

   Как правило, встраиваемые коробки изготавливаются круглой формы. При монтаже в монолитную стену, просверлить установочное отверстие с помощью коронки гораздо проще. Для монтажа в гипсокартон, можно использовать прямоугольные (квадратные) корпуса. В ГКЛ несложно вырезать такое отверстие. С точки зрения соединения проводов, удобнее работать с квадратным (прямоугольным) корпусом.

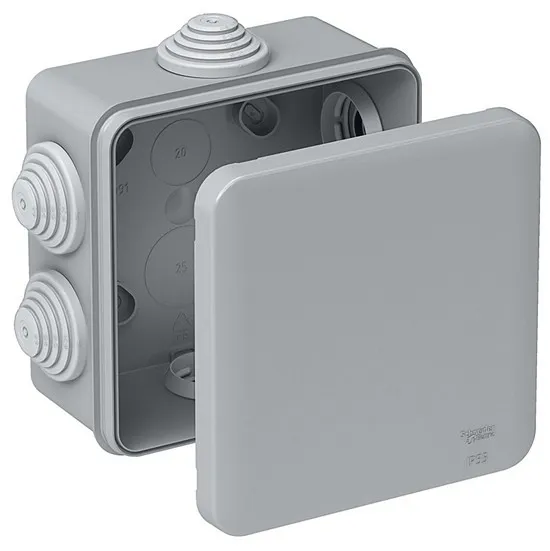

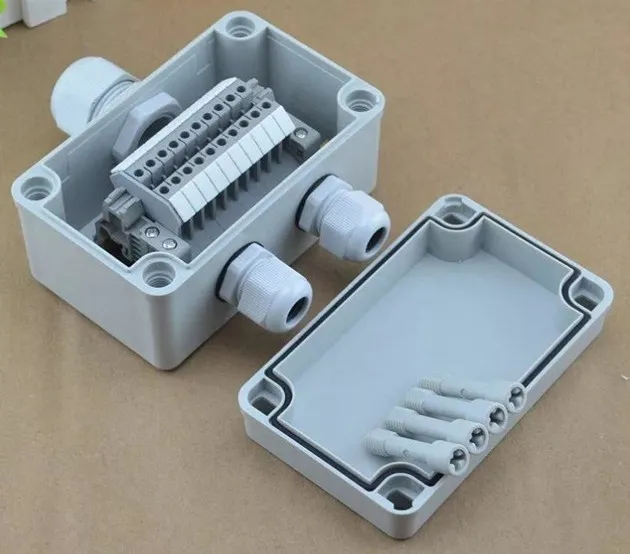

2. Для наружной установки (негерметичные) — условия использования — в помещениях или закрытых шкафах. Корпус является и защитой от внешней среды, и силовым элементом конструкции. Поэтому он должен быть толще и прочнее.

   Для предотвращения попадания внутрь посторонних предметов, наружные коробки оснащаются уплотнительными хомутами для проводов.
3. Для уличного монтажа (герметичные). Монтаж распределительной коробки на открытом воздухе предполагает прямое воздействие воды, обмерзание, туман. Поскольку вода является проводником, внутри корпуса должно быть сухо. Поэтому герметичные коробки имеют резиновый уплотнитель по контуру прилегания крышки, и обжимные (цанговые) хомуты для заведения проводов.

4. Разумеется, дополнительное оснащение изделий (защита от влаги, и прочее) увеличивает стоимость. Поэтому, выбирая комплектацию, обычно исходят из принципа разумной достаточности.

Распаечные коробки могут быть оснащены готовым комплектом соединителей для проводов. Или вы покупаете пустой корпус, а фурнитура подбирается отдельно.

Точки кабельных соединений осветительной электропроводки, а также силовых линий, рассчитанных под напряжение не выше 1000 Вт, часто организуют внутри металлических распаечных коробок.

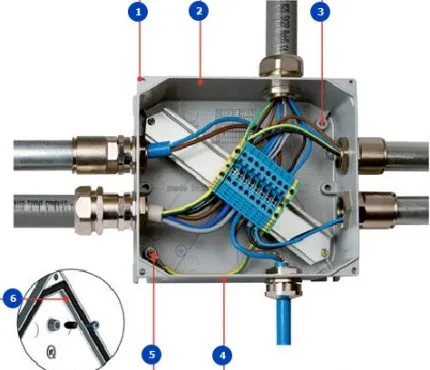

Металлическая распаечная коробка: 1 – отверстие крепежа крышки; 2 – внутренняя стенка корпуса (алюминий); 3 – отверстие под крепёж DIN-рейки; 4 – внешняя стенка корпуса с эпоксидным покрытием; 5 – зажим для «земли»; 6 – уплотнитель крышки.

Металлическая конфигурация является своего рода универсальным вариантом подобных изделий. Эти коробки можно использовать не только под сети переменного или постоянного тока, но также для сетей:

• телефонных;
• телевизионных;
• компьютерных;
• информационных.

Изготавливаются металлические коробки на основе сплавов, обладающих химической и коррозионной стойкостью. Внешняя поверхность покрывается специальной эпоксидной смолой, которая обеспечивает дополнительную механическую прочность и защиту от ультрафиолета.  На корпусе могут присутствовать от 2 до 6 вводов с резьбовыми штуцерами.

В закрытом состоянии исключается попадание инородной среды внутрь металлической коробки благодаря качественному уплотнению крышки и кабельных вводов. Монтаж коробок такой конфигурации допустим внутри помещений и на открытом воздухе. Монтируются они, как правило, в сочетании с жёсткими металлическими трубами, исполняющими роль кабельных каналов. Класс защиты изделий IP66 – IP67.

Инструкция по монтажу своими руками

Приобретая изделия под монтаж, следует иметь в виду: каждый фирменный продукт, как правило, упакован и сопровождается товарной этикеткой.

Каждое фирменное изделие обязательно сопровождается этикеткой с указанными на ней техническими параметрами и другими сведениями. Так можно отличить оригинальный продукт от подделки. На товарной этикетке указывается: техническая информация, продуктовый штрих-код, знак сертификации.

Размеры и место установки

Стандартная коробка для бытовых нужд – 10 сантиметров в диаметре. Конструктивные особенности и размеры зависят от количества входов и числа потребителей. Чем больше потребностей в электроэнергии, тем больше распределитель.

Накладные устройства, в основном, монтируют на 15–30 см ниже потолка. Это специальный маневр электриков, чтобы минимизировать доступ, исключить аварию. При наличии в квартире подвесного потолка, коробку умело маскируют под прорезиненное полотно. Это ошибочное действие при монтаже , поскольку доступ к точке должен быть всегда беспрепятственным.

Для того, чтобы скрыть проводку, распред. коробку устанавливают в специально высверленное отверстие в стене указанного диаметра. Высота точки определяется аналогично накладным коробкам.

Инсталляция арматуры разного вида

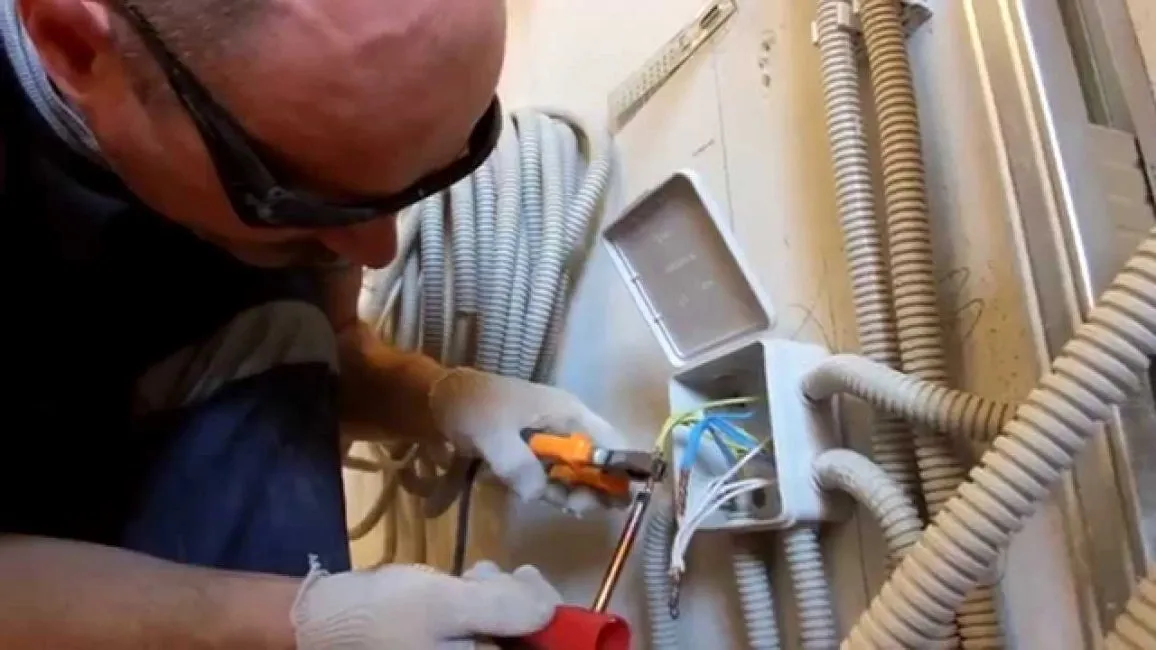

Монтаж под наружную установку:

1. На корпусе распаечной коробки срезают острым тонким ножом пробки герметичных вводов. Срезы делают по линиям разметки на пробке в соответствии с диаметром кабельного канала или непосредственно кабеля.
2. В образовавшиеся после срезов отверстия заводят трубчатые каналы – гофрированные или прямые пластиковые трубки.
3. Через каналы заводят внутрь корпуса распаечной коробки концы провода.

При необходимости устанавливают в специальных направляющих клеммник и выполняют соединение проводников по схеме. Под завершение закрывают распаечную коробку крышкой, прижимая её с некоторым усилием до полной фиксации замками.

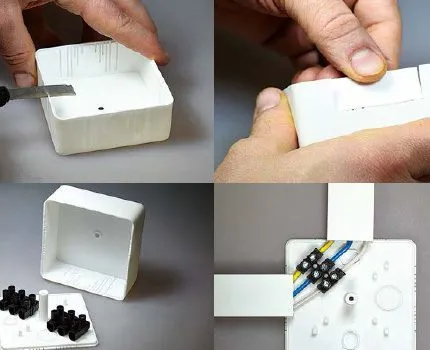

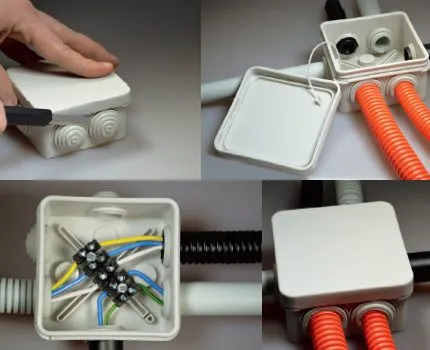

Инструкция в картинках по монтажу распаечной электрической коробки наружного исполнения. Стандартный вариант, который применяется в большинстве случаев монтажа бытовой электропроводки

Инструкция по монтажу внешней универсальной коробки под кабель-канал:

1. Сделать по стандартным меткам на корпусе коробки надрезы ножом под размер прямоугольного кабель-канала. Стандартные метки рассчитаны на стыковку с кабель-каналами сечением – минимум 10*7 мм, максимум 40*25 мм.
2. Аккуратно обломить надрезанную часть пластика корпуса, получив таким образом проём для кабель-канала.
3. На основании универсальной коробки закрепить клеммники для механической связки электрических проводников.

Проложив через кабель-канал электропроводку, соединяют концы проводников по схеме на клеммах. Под завершение работы устанавливают крышку коробки и фиксируют её крепёжным винтом.

Инструкция в картинках по установке распределительной коробки в сочетании с прямоугольным кабель-каналом из пластика. Это также вариант наружного монтажа

Порядок монтажа установочной (скрытой) коробки:

1. Подготовить изделие предварительной заготовкой нужного числа вводных отверстий в корпусе. Отверстия создают путём надлома граней готового трафарета. На корпусе установочной коробки могут размещаться до 11 трафаретов под вводные отверстия.
2. Сделать посадочное отверстие в полой стене, например, в гипсокартонной, с помощью режущей коронки под диаметр изделия. Или же использовать готовое посадочное отверстие в стене сплошной.

Останется подвести кабельные каналы с проводом, объединить их с коробкой, вывести концы проводки под соединения и зафиксировать корпус коробки путём развода крепёжных лап винтами (для гипсокартона) либо залить раствором.

Примерно таким способом ведётся монтаж согласно инструкции по установке распределительных (установочных) коробок скрытой проводки. Этот вариант часто применяется на монтаже электропроводки в квартирах домов городского типа

Соединив проводники скрытой магистрали в соответствии с монтажной схемой, закрывают коробку (коробки) крышкой. Внешне такая конструкция удачно подходит под существующий интерьер.

• В распределительную коробку вводим кабели и обрезаем их так, чтобы длина каждого остатка была на 3-5 см больше диаметра корпуса коробки
• Снимаем общую изоляцию с каждого из заведенных в коробку кабелей. Удалить надо примерно по 8-11 см
• Удаляем по 11 мм изоляции с проводов, подготавливаемых к соединению. Проверяем, не повредили ли при съеме изоляции токоведущую жилу
• Разводим зачищенные перед соединением провода в разные стороны. Слегка зачищаем токоведущие жилы наждачной бумагой и выпрямляем их плоскогубцами

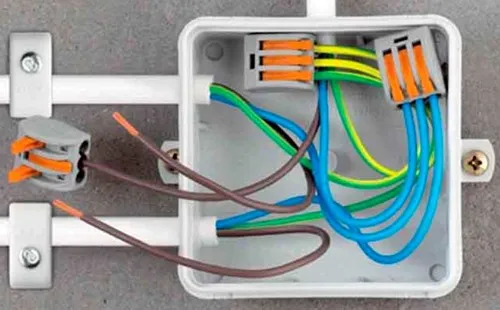

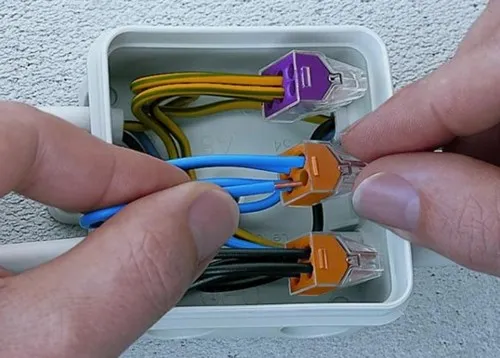

• Ставим клеммы сначала на провода вводного кабеля. Затем последовательно производим соединения в соответствии с расцветкой изоляции
• Фиксируем провода, удерживаемые каждой клеммой, пластиковыми хомутами, чтобы было удобно укладывать в коробку
• Укладываем созданные узлы в корпус коробки, стараясь равномерно распределить в ней все провода без наложений и пересечений
• Проверив, не открепился ли один из проводов во время укладки, закрываем коробку лицевой панелью путем защелкивания на корпусе

1. Шаг 1: Ввод кабелей в распределительную коробку
2. Шаг 2: Удаление изоляции кабелей стриппером
3. Шаг 3: Зачистка изоляции соединяемых проводов
4. Шаг 4: Разведение проводов в разные стороны
5. Шаг 5: Установка клемм на вводные провода
6. Шаг 6: Фиксация соединенных проводов хомутиками
7. Шаг 7: Укладка узлов в распаечную коробку
8. Шаг 8: Крепление лицевой панели

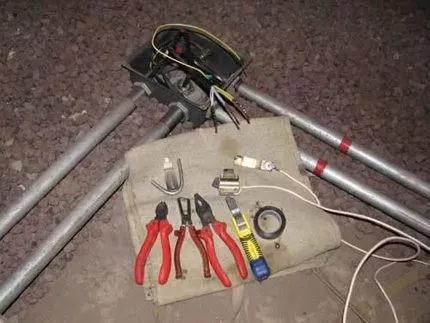

Монтаж металлической распаечной коробки

Исполнение металлических распределительных коробок предусматривает только внешний монтаж таких изделий.

Поэтому инструкция, в данном случае, проста:

1. Подвести трубчатые каналы с проводом к местам ввода.
2. Выполнить механическое резьбовое крепление труб к стенкам корпуса и вывод концов кабеля в его внутреннюю область.

Закрепление корпуса коробки к стене выполняют винтами через отверстия, предназначенные под крепёж. Затем соединяют кабели по схеме, накрывают коробку и фиксируют крышку винтами.

Таким примерно выглядит монтаж электропроводки с включением распаечной металлической коробки. Набор инструмента для монтажа различных видов коробок одинаков. Примерно так выполняется монтаж распределительных модулей с разным конструктивным исполнением.

Требования к установке распределительных коробок

Давайте рассмотрим, какие требования предъявляются к монтажу распределительных коробок, а также к месту их установки.

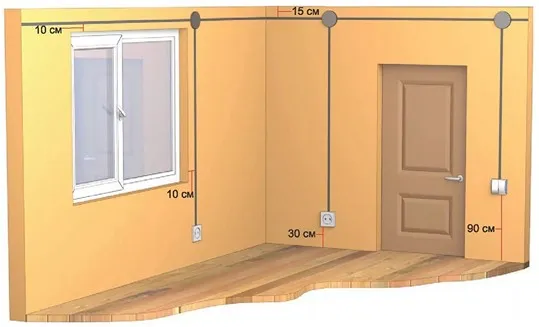

• Высота установки устройства – 10-30 см от базовой поверхности потолка. Точный размер определяет высота самих потолков.
• Если внутри здания используется срытая разводка, то под каждую коробку делается ниша под ее размеры и форму. При этом глубина установки должна быть такой, чтобы крышка устройства была в конечном итоге заподлицо с отделанной стеновой поверхностью.
• Если используется накладная модель, то ее устанавливают прямо на уже подготовленную оформленную стену.
• Очень важный момент, который обозначен в ПУЭ, это свободный подход к месту монтажа распределительной коробки для проведения обслуживания и ремонта.
• Не менее важный момент, а, точнее сказать, самый важный, это знание о том, где располагается распределительная коробка скрытой установки.
• Не стоит забывать и об эстетической стороне дела. Поэтому крышку коробки заделывают под общий дизайн помещения или подбирают устройство с декоративной крышкой.
• В том случае, если место установки распределительного пластикового устройства оказалось под натяжной или подвесной потолочной конструкцией, необходимо в последних оставлять лючок для свободного доступа к крышке прибора.

​

Планировка

Для начала сделайте блок-схему, в которой станет понятно, какие группы потребителей необходимо создать. После чего производится расчет мощности на каждой ветви.

Существует два метода распределения нагрузки:

1. Межкомнатная. В каждом помещении организуется вводная (базовая) коробка. От базовых точек прокладываются силовые линии к вводному распределительному щиту. Каждая линия заводится на отдельный автомат. В случае, когда в некоторых помещениях устанавливается мощное электрооборудования (бойлер, кондиционер, электроплита), прокладывается отдельная линия силовых розеток.
   Затем происходит расключение базовой распределительной коробки на каждого потребителя в помещении. Для этого могут быть установлены дополнительные распаечные коробки.

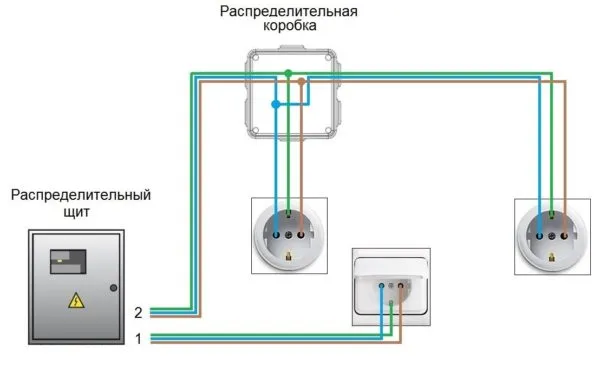

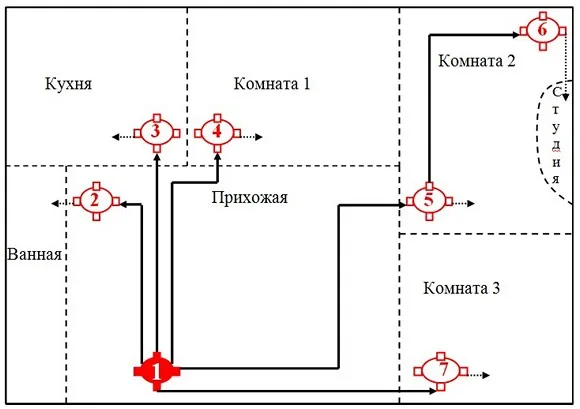

   Примерная схема базовых коробок выглядит так:

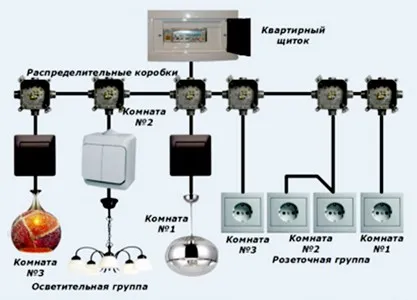

2. По группам потребителей. Прокладываются отдельные линии на освещение всех комнат, на розеточную сеть малой нагрузки (телевизор, компьютер, настольные лампы), и на силовую розеточную сеть. Эти провода также заводятся на защитные автоматы вводного щитка. И снова, вдоль каждой линии устанавливаются распределительные коробки в точках ответвления на отдельных потребителей.

Далее наступает грязная работа: собственно, установка коробок и прокладка линий кабеля.

Скрытый монтаж

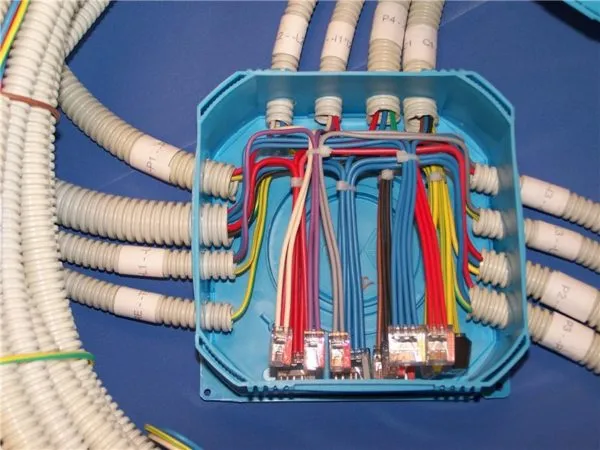

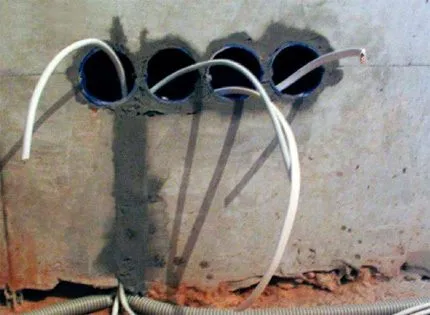

Между узловыми точками (где устанавливаются коробки), прокладывается проводка. Поскольку монтаж скрытый, для кабеля штробятся стены, коробочки устанавливаются на алебастр. Подготовленные провода выводятся из установленных коробок для расключения. Длина свободных концов должна обеспечивать возможность соединения без натяга, и запас на 2–3 переделки (с отрезанием использованных проводников).

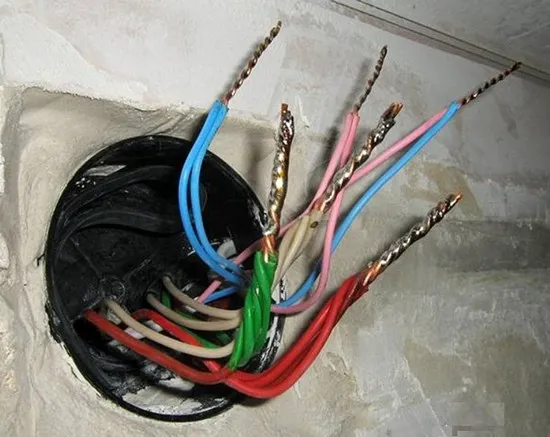

Способ соединения не имеет значения (на иллюстрации пропаянная скрутка), главное — понять сам принцип. Для кабеля, в коробках скрытого монтажа имеются намеченные отверстия. Герметичность в данном случае на требуется, вокруг будет стена и штукатурка. Секрет в том, сто разведенный до сметанообразной консистенции алебастр, при установке коробочки, заполняет все щели, пазы и лишние отверстия.

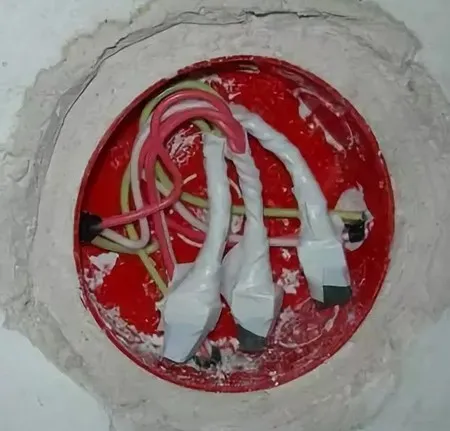

Получается монолит с диэлектрическими стенками. Глубина посадки рассчитывается с учетом толщины обоев и формы крышки.

Открытый монтаж

Данный вид установки более простой и не занимает много времени. К вашему вниманию все пошаговая инструкция, которая поможет самостоятельно установить распределительную коробку в стене:

1. Отключите электроэнергию в доме и проверьте ее наличие с помощью индикаторной отвертки. О том, как использовать индикаторную отвертку, мы рассказывали в соответствующей статье.
2. Отметьте места крепления простым карандашом.
3. Закрепите коробку в бетонной стене с помощью дюбелей. Конструкция изделия включает в себя 2 отверстия под саморезы.
4. Срежьте наконечники уплотнителей для ввода всех групп проводов. Срезы должны иметь диаметр немного меньше, чем сечение кабеля, чтобы защитить проводку от пыли и влаги.

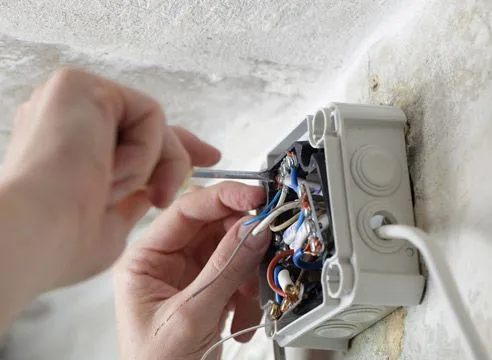

5. Соедините провода между собой. Для этого рекомендуем ознакомиться с цветовой маркировкой проводов. Все что нужно, правильно соединить фазу с фазой, ноль с нулем и землю с землей (для розеточной группы). Чтобы соединить вводную группу с группой выключателей и освещения, прочтите статью: как правильно подключить выключатель света.
6. Заизолируйте места соединения ПВХ изоляцией, если это потребуется.
7. Закройте крышку.

Вот и вся технология установки распределительной коробки в бетон своими руками. Также хотелось сразу отметить, что наиболее надежным способом соединения проводов является пайка и клеммы ваго.

Различные способы подключения выключателя и осветительных приборов

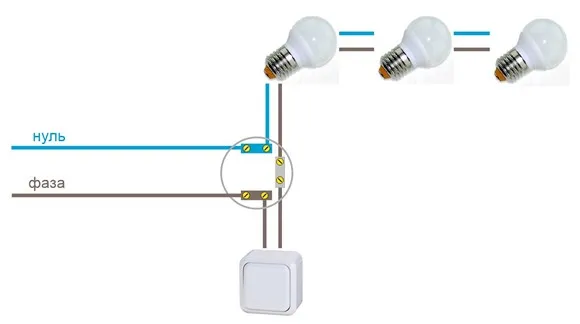

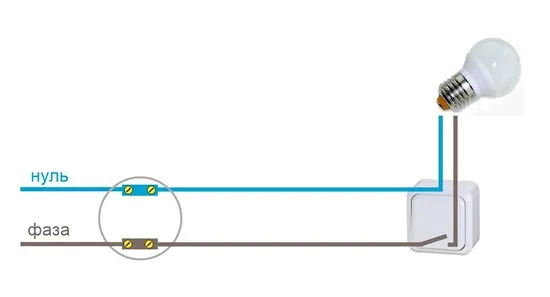

• Классическое подключение, с использованием распаечной коробки.

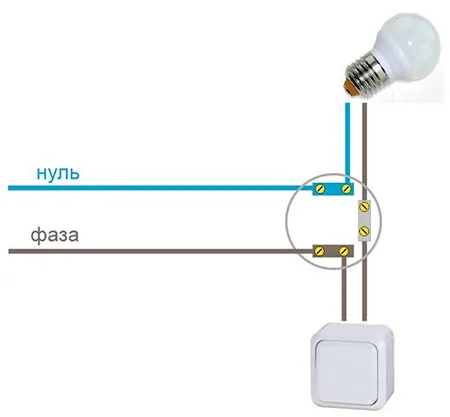

  В коробку заводится нулевой и фазный провод. Для простоты, защитное заземление оставим за скобками. Нулевой провод напрямую выводится к светильнику. Фаза подается на выключатель, затем проходит транзитом через коробку, и соединяется со вторым входом лампы.С точки зрения монтажа – в распаечную коробку заходит 3 двужильных провода.По такому же принципу, подключаются двух или трехклавишные выключатели. Только транзитных фазных проводов (от клавиш к лампам) через коробочку пройдет больше. Если вы подключаете несколько светильников на один выключатель, нет смысла устанавливать несколько распределительных коробочек. Можно подключить лампы параллельно, начиная от первого светильника. В таком случае, выключатель будет групповым.
• Проводка для светильника без распаечных коробок.

  В этом случае, от ближайшей распределительной коробки, в корпус выключателя заводится силовой кабель. Нулевой провод подключается к светильнику напрямую, а фазный размыкается выключателем. С одной стороны — так экономится одна коробочка. С другой стороны — кабель прокладывается нерационально, и должен заводиться в корпус выключателя снизу или сбоку. В то время, как по стандартной общепринятой схеме, магистральная линия проходит вдоль потолка. А уже от потолочных распаечных коробочек, проводка опускается к розеткам либо выключателям.

Как подключить розетки

В большинстве случаев розетки подключаются группами, для чего используется отдельная токоведущая линия. Внутрь коробки попадают три кабеля с двумя-тремя проводниками. Коричневым цветом обычно обозначают «фазу», синим – «ноль», желто-зеленым – «заземление». Существуют альтернативы этим цветам со следующим стандартом – красный, синий и черный соответственно.

Провода нужно сгруппировать по цветам, сложить, вытянуть и обрезать для получения равной длины. Обязательно делайте это с небольшим запасом до 10 см, чтобы оставить за собой возможность для повторных распределения и коммутации. Далее выполните коммутацию по выбранному методу. Если соединяются два провода (без заземления), то схема остается прежней, только упрощается.

Способы соединения проводов в распределительных коробках

Завести провода внутрь коробки — пол дела. Теперь необходимо выбрать надежное и удобное в обслуживании соединение.

Все соединения кабельных линий подразделяются на две основные категории:

• Разъемные, то есть проводку можно многократно отсоединить, и подключить обратно, без критичных повреждений провода или соединительного устройства. Например — винтовое соединение на контактных колодках.
• Неразъемные, то есть при разделении проводников. соединение разрушается. Большой проблемы в этом нет, просто с каждым разом кабель укорачивается, а соединительные устройства приходится покупать заново.

Тип сращивания при расключении коробок, выбирается исходя из конструкции общей сети. Если предполагается периодическое отключение одной-двух ветвей из общей коробочки — лучше выбирать винтовое соединение, или многоразовые быстросъемные клеммы.

Для постоянных соединений, которые не будут размонтироваться по много лет, применяются те-же клеммы, только одноразового использования. Несмотря на явный недостаток: невозможность повторного использования, такие клеммы обеспечивают более надежный контакт, в сравнении с многоразовыми.

Важно! Перечисленные способы позволяют выполнять разводку кабеля с использованием разных проводников: например, алюминий и медь. В данном случае металлы не соприкасаются, и электрокоррозия не грозит потерей контакта.

Если вы используете только медный проводник как в магистральной сети, так и в абонентских ответвлениях, есть более дешевые способы неразъемного соединения проводов:

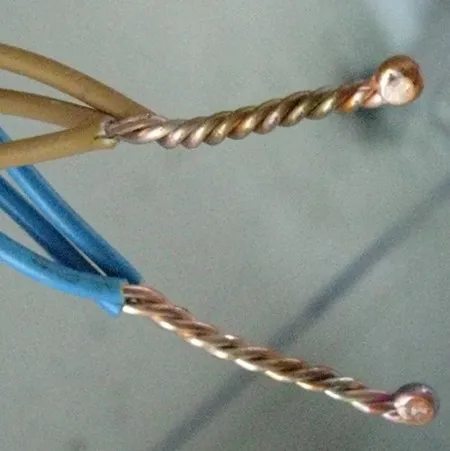

1. Скрутка со сваркой. Создает надежный контакт, без опасности получить искрение и нагрев проводки при большой нагрузке.

   Соединение несложное, но требует специального оборудования. В крайнем случае. можно расплавить медные кончики портативной газовой горелкой.

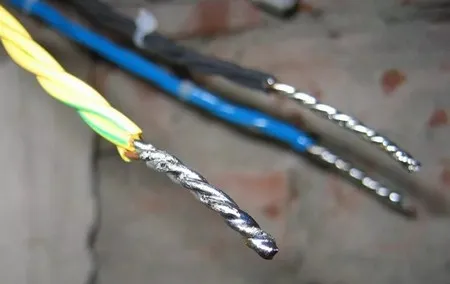

2. Скрутка с пропайкой. Не так надежно, как с оплавлением кончиков, но при использовании тугоплавких припоев, соединение практически не теряет прочности, даже при нагреве.

   Преимущество — доступность. Мощный паяльник найти проще, чем сварочное оборудование. Основное правило: прочность обеспечивается скруткой, припоем просто заполняем пустоты, улучшая контакт.

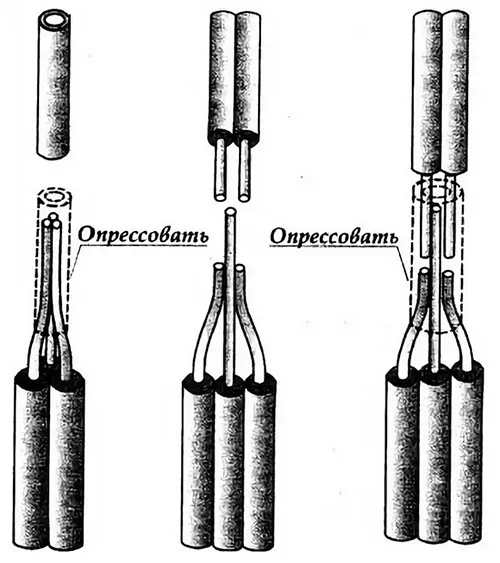

3. Скрутка с механической фиксацией (обжимом). Сомнительный способ, поскольку есть вероятность повреждения токоведущих жил.

4. Про обычную скрутку нечего и говорить: хотя она и не запрещена, такая техника практически не применяется.

Прямое соединение (расключение)

Можно ли организовать электропроводку без распаечных коробок? При разветвлении не более чем на 2 линии — запросто. Необходимо выполнить несколько условий:

• Если соединение выполняется скруткой — обязательна пропайка тугоплавким припоем. Можно применять опрессовку.
• «Т» образные соединения нежелательны, лучше выполнить «Y» образное разветвление.

• После соединения и проверки на качество контакта, место сростка необходимо тщательно изолировать и защитить от попадания влаги. Особенно, если расключение выполняется в скрытой проводке (стена-штукатурка), либо на улице.

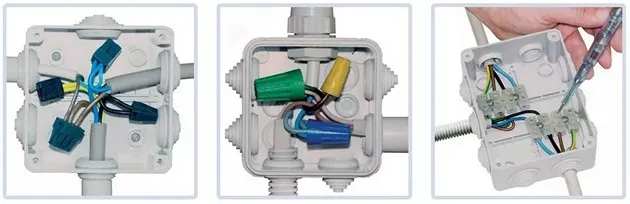

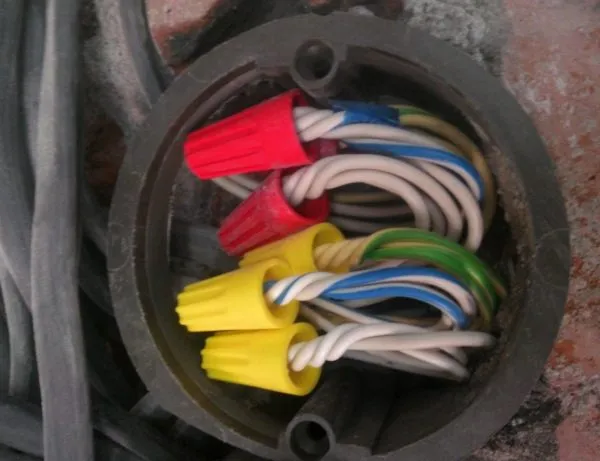

Скрутка с монтажными колпачками

Намного качественнее и стабильнее будет соединение, выполненное при помощи специальных монтажных колпачков. Изделия состоят из двух частей – наружной пластиковой, не поддерживающей горения, и внутренней металлической, конической формы с резьбой. Последняя позволяет буквально накрутить колпачок на конец провода, обеспечивая большую площадь соприкосновения и отличные электрические параметры. Данным методом можно соединить два или больше проводов без использования пайки.

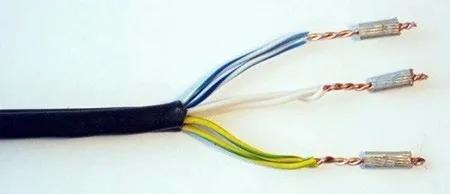

Для выполнения операции удалите изоляцию на расстояние до 20 мм и скрутите провода друг с другом. На скрутку наденьте колпачок и проверните несколько раз. При выборе колпачка ориентируйтесь на число скручиваемых проводов и их сечение. Данный вариант экономит пространство, позволяя более компактно разместить кабель.

Пайка

Пайка производится оловом поверх выполненной заранее скрутки. Такое соединение на порядок более надежное и долговечное. Однако времени подобный монтаж занимает много.

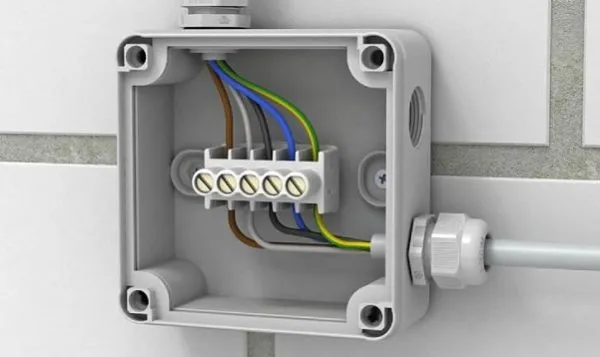

Клеммные колодки

В соответствии с рекомендациями в ПУЭ при коммутации двух проводов из разных материалов нужно использовать специальные зажимы винтового или пружинного типа. Простой способ, требующий отвертку. Постарайтесь не перетянуть зажимные болты.

Сварка

Сварной метод походит только для сопряжения проводов, выполненных из однородных металлов. Он относится к одним из надежнейших способов соединения. В отличие от скруток или даже болтовых соединений, переходное сопротивление в нем отсутствует, что сводит к минимуму вероятность перегрева контакта и его замыкания.

Этот метод в корне отличается от пайки – расплавления между проводами промежуточного материала (чаще всего оловянно-свинцового припоя). При сварке промежуточный металл не используется. Производится толькорасплавление соприкасающихся частей, в результате чего провода превращаются практически в единое целое.

Сварка жил в распредкоробке

Спаечные соединения из-за наличия третьего, более рыхлого материала, способны со временем ослабляться. Плюс в местах стыков из-за разницы составов возникают разрушающие химические реакции. Поэтому для соединения проводов внутри распределительной коробки расплавлением, согласно ПЭУ, требуется именно сварка.

1. Для проведения работ достаточно минимальных навыков. В быту для этих целей чаще всего используется точечная или дуговая сварка, которая производится на графитовых (для меди) или угольных электродах
2. Начинающим сварщикам лучше использовать аппарат с постоянным током напряжением 12-32 Вт. Опытные монтажники предпочитают работать с более мощными агрегатами с переменной силой тока
3. 5-6-сантиметровые концы проводов предварительно зачищают, а затем скручивают. При этом 5-6 сантиметров жилы должны остаться без скрутки. Их необходимо плотно прижать друг к другу. Для формирования расплавленного шарика при сопряжении трех и более жил оставляют только пару концов, остальные обрезают
4. Даже скрутку обжимают обычными плоскогубцами или зажимом
5. Расплавление производят поверх скрутки в течение 2-3 секунд. Для этого к ее верхней части подсоединяется заземление от сварочного инвертора
6. Если сила тока в аппарате выбрана правильно, дуга должна получиться устойчивой. Залипание электродов при этом не происходит
7. Для сварки пары проводов из меди, имеющих сечение 1,5 мм2 вполне достаточно 70 А, для трех жил 90 А. Если они имеют большее сечение 2,5 мм2, силу тока потребуется увеличить до 80-100 А

После сварки или пайки оставлять оголенными провода запрещено. На них обязательно надеваются изолирующие колпачки из негорючих материалов, которые прочно фиксируется в месте соединения.

Меры безопасности

Самое главное при монтаже распределительной коробки – это соблюдение элементарных мер безопасности. Разные по металлу жилы соединять следует только через переходники, а не напрямую. Плюс нельзя путать фазу с нулем и заземлением. И перед закрытием распредкоробки декором, если выбран скрытый вариант электропроводки, следует проверить всю систему на работоспособность.

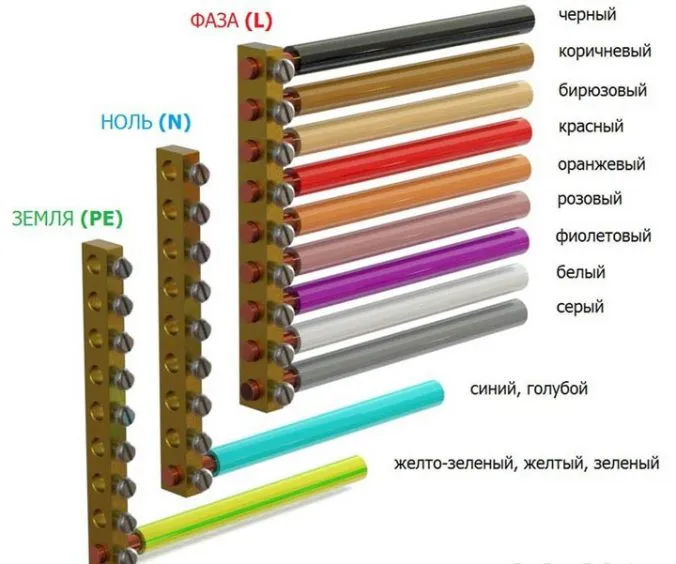

Стандартная цветовая схема для обозначения фазы

Выводы

Все существующие конструктивные вариации распределительных коробок охватить в одном обзоре не представляется возможным. Но принцип устройства и особенности монтажа для всех существующих изделий практически одинаковы. Поэтому приведенные инструкции можно рассматривать как универсальные для установки многих моделей распаечных коробок.

Визуальная инструкция монтажа распаечной коробки:
