Разнообразные способы закрыть распределительную коробку в стене — глобальные подходы

Отличия распределительных коробок

Основное отличие между устройствами заключается в методе установки. Продукт может быть помещен внутри стены и прикрыт шпаклевкой, штукатуркой или же закреплен на поверхности стены.

Скрытый монтаж проводки

Устройства устанавливаются в месте соединения выводов и электроцепей в определенном проеме стены. Установка возможна в свободном пространстве перегородок. Это позволит обеспечить скрытный монтаж проводки и спрятать кабели за штукатуркой или разместить в специальные кабель-каналы. После установки девайса в стену или канал его крышка также должна быть обработана штукатуркой.

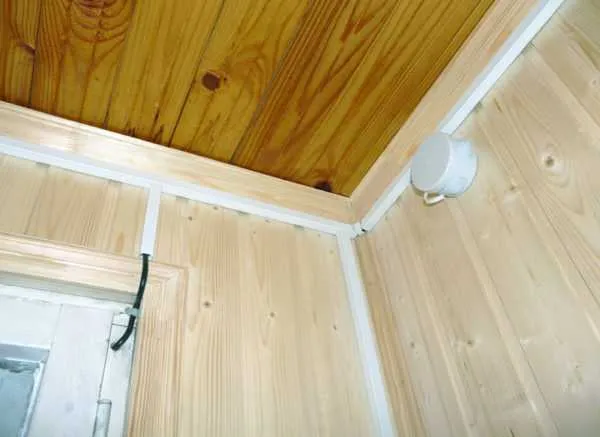

Открытый монтаж проводки

Если установка распредкоробки осуществляется открытым образом, то устройство должно быть надежно зафиксировано на поверхности стены. То же самое касается и кабельных каналов, в которых будут уложены электроцепи. Этот вариант монтажа более актуален для подключения и установки в офисных или промышленных помещениях, где внешний вид не имеет значения. Может применяться и в частных домах, а также для обустройства проводки в технических помещениях.

Основное преимущество этого метода монтажа заключается в возможности получения быстрого доступа к месту соединения электроцепей. Такой способ более удобен для зданий и помещений, характеризующихся большим числом потребителей энергии.

Степень защиты

Помимо разделения изделий по методу установки, между собой эти устройства могут делиться на разные классы, обеспечивающие максимальный уровень безопасности для конкретных помещений.

Виды коробок по степени защиты:

1. Стандартные защищенные девайсы. Применяются в бытовых или промышленных помещениях, допускается использование в сетях на 220 вольт. Изготовляются из металла или пластика, а их крышка обычно не оснащается прорезиненой прокладкой, уплотнителями оборудуются только места ввода.
2. Пылезащищенные устройства. Применяются для установки в помещениях, характеризующихся повышенным содержанием пыли или других мелких частиц, попадание которых в корпус девайса приведет к проблемам в работе электросети. Спрятать такое устройство в стену не получится, поскольку оно предназначено для открытого монтажа.
3. Брызгозащитные изделия. Используются в комнатах и помещениях, характеризующихся повышенной влажностью воздуха. Брызгозащитные ответвительные и распаячные коробки оснащаются прокладками и уплотнительными элементами, благодаря которым обеспечивается качественная защита проводки. С помощью таких девайсов можно предотвратить попадание жидкости внутрь конструкции.
4. Пожаростойкие устройства высокой прочности. Их использование актуально в зданиях и помещениях, где систематически выполняются взрывоопасные работы и применяются воспламеняемые материалы и средства. В таких помещениях требования пожарной безопасности необходимо обеспечить на самом высоком уровне, поэтому в них монтируются огнестойкие изделия. Они позволяют не только надежно зафиксировать электроцепи, но и удерживать их с помощью специальных креплений, расположенных в установочном отсеке.

Подробно о степени защищенности, устройстве и подсоединении контактов распределительного изделия рассказал «Реальный электрик Калуга».

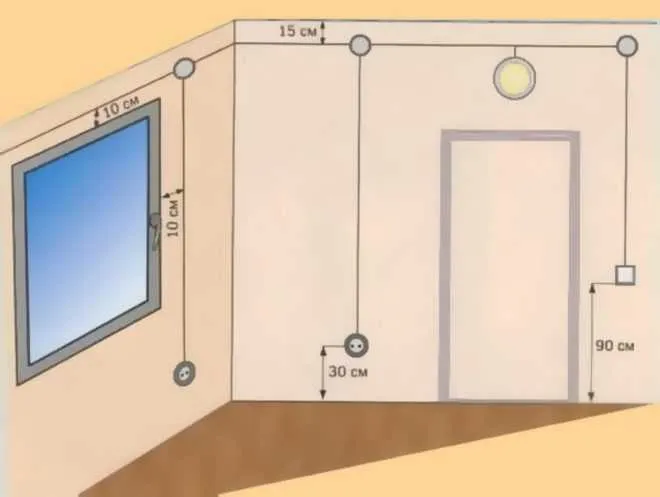

Правила монтажа

Перед тем, как установить распределительную коробку, ознакомьтесь с требованиями, прописанными в главном нормативном документе электриков ПУЭ, а также с полезными советами по монтажу распределительных коробок:

1. Устанавливать коробку следует на расстоянии 10-30 см ниже уровня потолка.
2. К распределительной коробке всегда должен быть доступ. Бывают случаи, когда она была установлена на нужном расстоянии от потолка, но потом в ходе нового ремонта и монтажа натяжных либо подвесных потолков, коробка оказалась вне доступа (то есть уровень потолка опустился). Есть вариант, оставить небольшой люк в новом потолке для свободного доступа к коробке. Но, скорее всего, это будет иметь не вполне приглядный и эстетичный вид. Лучше всего заранее перед тем, как делать новые потолки, перенести её в доступное место.
3. При скрытом варианте электропроводки в стене проделывается углубление под каждую распределительную коробку по её размерам и форме (круглое или квадратное). Глубину ниши делают такую, чтобы коробка потом не торчала из стены, а крышка в закрытом виде получалась заподлицо со стенной поверхностью.
4. Наружные модели коробок монтируют уже на подготовленных оформленных стенах.
5. Если в помещении сделан качественный ремонт, то не хотелось бы портить его вид неприглядной крышкой, закрывающей распределительную коробку. В таком случае либо оформите крышку под ваш дизайн интерьера (наклейте обои либо покрасьте в тон), или заранее выбирайте коробку с декоративной крышкой.
6. В случае если вы заклеили коробку обоями, обязательно запомните место её расположения, чтобы при необходимости отрезать на том месте обои и получить доступ к местам соединений проводов. Лучше всего вести домашний журнал электрика, в котором будут нарисованы все точки коробок и пути следования проводов в штробах. Это очень удобно ещё и в том случае, если понадобится просверлить стену для картины или фоторамки. Зная схематический план проводки, вы точно не наткнётесь на неё электродрелью.
7. В распределительную коробку нужно заглядывать не только когда из неё уже дым повалит. Периодически необходимо проводить ревизию соединений на предмет их нагрева, а также подтягивать контакты.

Что такое распределительная коробка

От электрического щитка провода расходятся по помещениям в доме или квартире. В каждом помещении, как правило, не одна точка подключения: несколько розеток и выключатель есть точно. Чтобы стандартизировать способы соединения проводов и собрать их в одном месте, используют распределительные коробки (их еще иногда называют разветвительными или распаечными). В них заводятся кабели от всех подключаемых устройств, соединение которых происходит внутри полого корпуса.

Чтобы в процессе следующего ремонта не искать проводку, ее прокладывают по определенным правилам, которые прописаны в ПУЭ  — Правила Устройства Электроустановок.

Правила устройства электропроводки

Одна из рекомендаций — проводить все соединения и ответвления проводов в распределительной коробке. Потому провода пускают по верху стены, на расстоянии 15 см от уровня потолка. Дойдя до места ответвления, кабель опускаются вертикально вниз. В месте ответвления устанавливается распределительная коробка. В ней и происходит соединение всех проводов по требуемой схеме.

По типу установки распредкоробки бывают внутренние (для скрытого монтажа) и наружные. Под внутренние в стене делают отверстие, в которое встраивается коробка. При таком монтаже крышка находится на одном уровне с отделочным материалом. Иногда в процессе ремонта ее закрывают отделочными материалами. Однако такой монтаж возможен не всегда: толщина стен или отделки не позволяет. Тогда используется коробка для наружного монтажа, которая крепится непосредственно на поверхность стены.

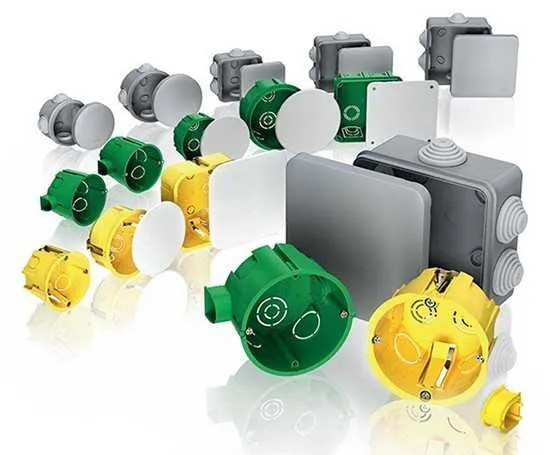

Некоторые формы распределительных коробок

По форме распредкоробка может быть круглой или прямоугольной. Выводов обычно четыре, но может быть и больше. Выводы имеют резьбу или штуцера, к которым удобно крепить гофрошланг. Ведь именно в гофрошланг или пластиковую трубу удобнее укладывать провода. В этом случае заменить поврежденный кабель будет очень просто. Сначала отсоединить его в распределительной коробке, потом от потребителя (розетки или выключателя), потянуть и вытащить. На его место затянуть новый. Если же проложить по старинке — в штробу, которую потом замазать штукатуркой — для замены кабеля придется долбить стену. Так что это та рекомендация ПУЭ, к которой однозначно стоит прислушаться.

Что вообще дают распределительные коробки:

• Повышенная ремонтопригодность системы электроснабжения. Так как все соединения доступны, легко определить участок повреждения. Если проводники уложены в кабельные каналы (гофрошланги или трубы), легкой будет и замена поврежденного участка.
• Большая часть проблем с электрикой возникает в соединениях, а в таком варианте монтажа их можно периодически осматривать.
• Установка распределительных коробок повышает уровень пожарной безопасности: все потенциально опасные места находятся в определенных местах.
• Требует меньших затрат денег и труда, чем прокладка кабеля к каждой из розеток.

Как установить коробки в жилом доме

Имея элементарные навыки, достаточно просто изготовить проводку в доме своими руками.

Для этого понадобятся инструменты и материалы:

1. «Болгарка» с диском, соответствующим материалу стен для изготовления каналов, в которых будут размещены провода.
2. Перфоратор – понадобится, если будут применяться скрытые коробки, под которые нужно сверлить глухие отверстия в стенах.
3. Молоток и зубило для вырубки середины глухих отверстий под коробки после сверления корончатым сверлом.
4. Бокорезы – для разделки проводов на мерные куски по месту установки.
5. Кримпер – инструмент для зачистки концов проводов от изоляции.
6. Дрель со сверлом из твердосплавных материалов – сверление отверстий в стенах для крепления распределителей, если они применяются в наружном исполнении.
7. Набор отверток – для крепления коробок к стенам и установки проводов, когда применяются коробки с клеммниками.
8. Пластиковые вкладыши в отверстия для крепления коробок.
9. Винты – для того же.
10. Паяльник и припой (олово + канифоль), если применяются коробки без клеммников – пайка скруток проводов.
11. Наконечники изолирующие и изолента для изоляции спаянных скруток.
12. Тестер.

Схема электроснабжения

Как видно из приведенной упрощенной электросхемы, места установки распределителей вполне очевидны. Здесь они не показаны, но если учесть, что по одной розетке в комнатах и спальне явно недостаточно, становятся понятны места дополнительных ответвлений схемы, которые развести без распределительных устройств будет проблематично.

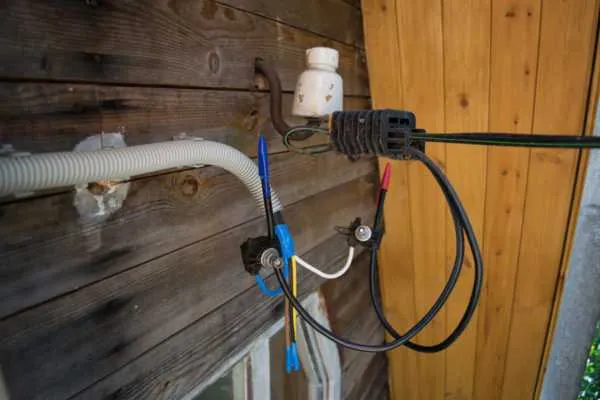

Ввод в дом

Подключение дома к линиям электропередач выполняется при помощи толстого кабеля с алюминиевыми жилами. Прокладывается он по воздуху или в земле. Соответственно, отверстия следует проделать в потолочной плите или цоколе.

Прокладка по воздуху выполняется при помощи мощного и упругого стального троса. Сначала протягивается он, а после с помощью клипс к нему крепится электрический кабель. Подземный ввод подразумевает выкапывание траншеи, укладку трубы и протягивание сквозь нее провода. Труба защитит линию от разрывов из-за пучения грунта. В точке ввода кабеля в дом размещается гибкий стальной переходник.

Ввод электричества в каркасный дом кабелем СИП

Не забывайте руководствоваться СНиП. В соответствии с данным документом кабель подключается к счетчику, расположенному снаружи здания. Чтобы защитить прибор от воздействия окружающей среды, его прячут в герметичном ящике и за прозрачным окошком. За счетчиком идет пакетный выключатель, прерывающий подачу электроэнергии при возникновении аварийной ситуации.

Насколько рационально отказываться от применения распаечных коробок?

Сколько стоят распаечные коробки? Цена стандартного пластикового приспособления универсального назначения стартует от 10-15 рублей. Несколько дороже обходятся карболитовые и керамические изделия. Существенно снизить стоимость позволяет закупка распредкоробок малым оптом.

Как видно, нежелание приобретать распредкоробки приводит к серьезным трудозатратам и вызывает еще большие расходы. Хотя все же существуют аргументы против применения распаечных приспособлений. Так, некоторые мастера считают прокладку отдельных проводов методом штробирования стен более безопасным способом, поскольку здесь исключается соединение электрических проводников в многочисленных точках по всему дому.

Без сомнений, подобное мнение имеет право на существование. Однако применение правильного, профессионального подхода к выполнению монтажных работ полностью исключает вероятность возникновения коротких замыканий в местах узловых соединений и позволяет избежать случаев возгорания.

Устройство

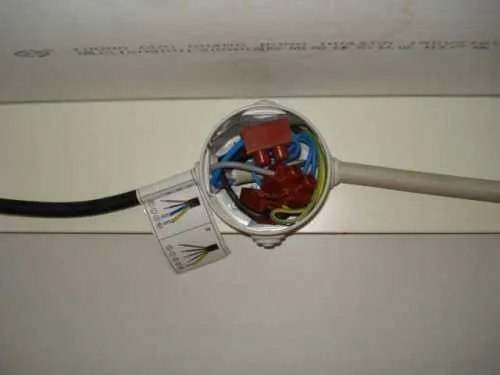

коробка изнутри

По своему техническому предназначению, распределительные коробки должны обеспечивать надежную изоляцию мест соединения электрических проводов от внешнего воздействия и при этом быть достаточно небольшими по размерам.

Большинство современных распределительных коробок – это пластиковые прямоугольные или круглые коробки, различного размера, имеющие специальные перфорированные отверстия, предназначенные для ввода проводов внутрь коробки.

Коробки для наружного крепления могут иметь различные варианты крепления к поверхности стены:

1. Наружные монтажные отверстия.
2. Внутренние монтажные отверстия.
3. Наружные варианты, предназначенные для установки на тросовых натяжных линиях, кроме этого, могут иметь места для крепления на трос.

Фурнитура для внутреннего монтажа, в отличие от наружных элементов, монтируется внутри стены или полых гипсокартонных конструкций. Особенностью элементов для кирпичных, бетонных стен, стен из пенобетона, заключается в том, что фиксация производится с помощью раствора или шпаклевки. Надежность такой фиксации обеспечивается наличием нескольких специальных удерживающих борозд на внешней стороне стенок коробки.

Для монтажа внутри гипсовых перегородок, равно как и для устройства узла распределения, внутри других полых перегородок, крепление может быть выполнено с помощью винтов через монтажные отверстия в дне элемента или же с помощью специальных зажимных или распорных элементов конструкции.

Наружная крышка такой фурнитуры, как правило, фиксируется с помощью защелок или же на винтовых соединениях. Внутренние коробки простого исполнения закрываются простым защелкиванием крышки, наружные чаще всего имеют винтовую фиксацию.

Отдельные изделия, в частности, коробки, предусматривающие использование защитного заземления, имеют внутри жестко закрепленную монтажную планку, с отверстиями и фиксирующими зажимными винтами, для надежного крепления проводов заземления.

Виды

Коробки для соединения электрических проводов бывают разных видов и классифицируются по многим параметрам.

По способу установки

В первую очередь они разделяются в зависимости от способа установки:

1. Распределительная коробка для открытой электропроводки (по-другому её называют «наружной установки»), монтируется на стенных поверхностях. Чтобы её устанавливать не требуется никакой предварительной подготовки основания. Она крепится непосредственно к поверхности стены при помощи различных крепёжных элементов.
2. Распределительная коробка для скрытой проводки (она называется «внутренней установки»), монтируется в специальное углубление в стене, которое высверливается при монтажных работах. Эти распредкоробки ещё в свою очередь различаются в зависимости от материала стены, в которую они будут монтироваться. Если в бетонную или кирпичную стену, то необходимо специальной коронкой сделать углубление под размеры коробки. В гипсокартоне или других листовых материалах просто вырезается соответствующее отверстие.

По материалу

Различаются коробки в зависимости от материала, из которого их изготавливают. Прежде всего, это должны быть такие материалы, которые бы на весь срок эксплуатации обеспечили соединённым проводам максимальную защиту. В связи с этим коробки для электропроводки изготавливают из пластика и металлов высокого качества, на которые ещё наносят защитный слой антикоррозийной краски или грунтовки.

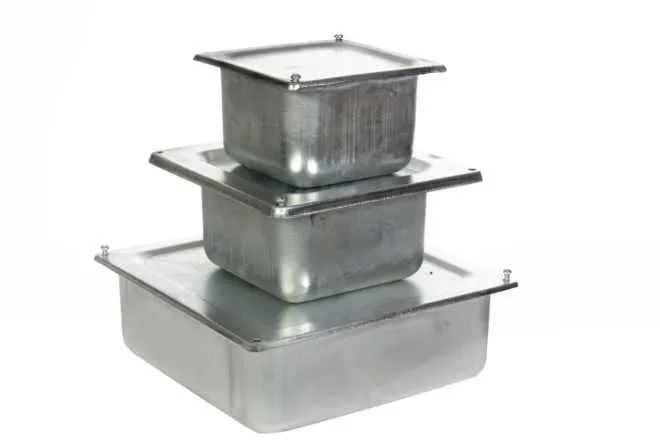

Для изготовления металлических коробок используют листовую лужёную сталь либо алюминиевые сплавы, которые не подвергаются коррозии. Если произойдёт пожар, металлический корпус на какое-то время послужит защитой для содержимого коробки, за это время хотя бы можно будет обесточить электрическую сеть. Металлические коробки применяют чаще всего в зданиях общего назначения (гаражи, подсобные помещения, сараи).

С не меньшей эффективностью будет защищать электрические соединения и пластиковая распределительная коробка. Для их изготовления применяют полиамид, полипропилен либо литой фторопласт, эти материалы не подвержены разложению активными веществами. Такие пластиковые коробки служат отличной изоляцией от поражения электрическим током. Помимо хороших изоляционных свойств, они обладают ещё достаточной механической прочностью. Распаячная коробка из пластика устойчива к агрессивным химическим жидкостям и может находиться во влажной среде гораздо дольше, чем металлическая. Если возникнет опасность открытого огня, то пластик не горит, а плавится, в этом он, конечно, уступает металлу.

По другим параметрам

Распределительные коробки различаются по своим размерам и здесь главную роль играют следующие критерии:

• их назначение;
• количество вводов;
• класс защиты.

Минимально в коробке может быть два ввода, то есть в ней будут соединены два провода. Максимальное количество вводов в одну распределительную коробку – 16. Соответственно, чем больше вводов, тем крупнее коробка по размерам и в глубину.

Различаются коробки по форме, могут быть круглыми, квадратными и прямоугольными. Для наружной установки вообще нет разницы, какой формы вы будете использовать коробку. А вот для внутренней установки лучше всё-таки брать круглую, потому что если у вас бетонная стена, то сделать в ней отверстие гораздо проще, чем долбить квадратную нишу.

Из всех вышеперечисленных критериев складывается цена распределительной коробки. Ещё на цену влияет степень защиты этого элемента:

• IP 20, IP 30 – для эксплуатации только в сухих помещениях, от влажности защиты не имеется;
• IP 44 – для эксплуатации на улице и в помещениях с повышенным уровнем влажности, при установке на улице надо выбирать место под козырьком или навесом, а также избегать прямого воздействия пыли и водяной струи;
• IP 55 – для эксплуатации в местах, подверженных атмосферным осадкам, то есть коробки с такой степенью защиты можно устанавливать на улице в любых условиях, они полностью защищены от попадания пыли и водяной струи;
• IP 67 – для эксплуатации на улице при любых атмосферных осадках, а также на земле и в грунте;
• IP 68 – коробки с такой степенью защиты можно эксплуатировать с погружением в воду, как правило, глубину погружения дополнительно указывают для каждого изделия на упаковке либо корпусе.

Для бытовой электрической сети чаще всего применяются коробки со степенью защиты IP 55.

Особенности монтажа ретро проводки

В монтаже ретро проводки нет ничего сложного, с ним справится любой человек, имеющий знания по электрике. Рассмотрим поэтапно монтаж ретро проводки:

• Рассчитайте, где будут находиться элементы проводки, начертите схему.
• Разметьте стены, пол и потолок согласно схеме. Для проведения ровных линий используйте лазерный уровень.
• С помощью саморезов установите фарфоровые изоляторы на прочерченном пути. Шаг установки роликов составляет 40-50 см, первый ролик от выключателя или розетки ставьте в 5 см, при изменении направления выдерживайте угол 45 градусов.
• Следуя схеме, установите распределительные коробки, розетки и выключатели.
• Соедините изоляторы натянутым проводом. Крепление проводов между собой осуществляйте с помощью пайки или клемм, скручивать провода друг с другом запрещено при монтаже проводки в деревянных домах. Натяните провода так, чтобы расстояние до стены, потолка или пола было не меньше 1 см.
• Осмотрите проведенные провода визуально, замерьте сопротивление. Если все в порядке, включайте автоматические выключатели. Монтаж ретро проводки завершен!

Ретро проводка – оригинальная современная альтернатива классической проводке в деревянном доме. Чтобы проложить ретро проводку своими руками, не потребуется специальный инструмент. Соблюдайте правила пожарной безопасности, и смело беритесь за дело!

Как подключать электроприборы с большой нагрузкой

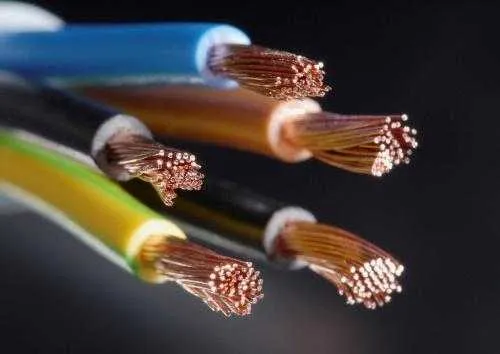

Для полноценной, комфортной жизни в доме не обойтись без кабелей большого сечения. Такие электроприборы, как электрическая плита или бойлер, требуют серьезных сечений. Для прокладки таких кабелей используют специальные металлические трубы небольшого диаметра.

Винтажные трубы отлично сочетаются с наружной проводкой. Такой комбинированный метод позволит не отойти от инструкций для монтажа проводки, полностью выдержать стиль, и без ограничений пользоваться всеми благами современной цивилизации.

Способы прокладки

Рассмотрим основные способы прокладки электрического кабеля в каркасном доме.

Наружная

Наружный монтаж электрического кабеля в каркасном доме можно выполнить самостоятельно. Есть несколько вариантов.

Открытый кабель

При обустройстве данной проводки используется жесткий провод с двойной/тройной изоляцией из материалов, не поддерживающих горение. Чтобы закрепить линию на стенах, установите специальные скобы. Для снижения вероятности возгорания между кабелем и деревянной стеной следует разместить подложку из асбеста или металла. Ее ширина напрямую зависит от толщины кабеля и делается на 20 мм больше (линия прокладывается прямо посередине).

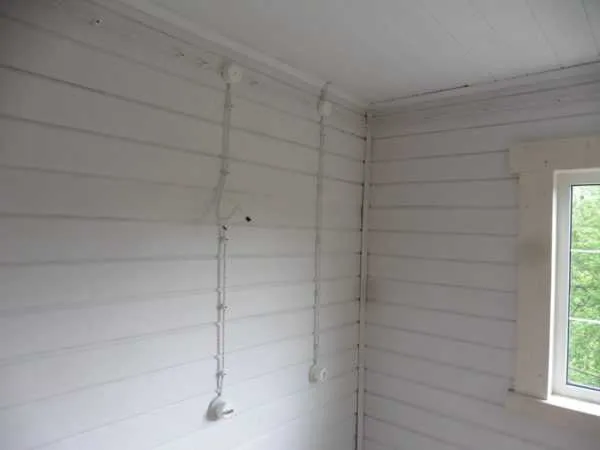

Наружная проводка в каркасном доме

Электротехнические трубы

Электрические провода можно спрятать в специальные гофрированные трубы, сделанные из негорючих материалов. Они способны выдерживать высокие температуры, а диаметр позволяет размещать внутри несколько кабелей. При помощи особых клипс труба фиксируется на деревянных стенах здания.

Проводка занимает минимум свободного пространства, повышается электрическая и пожарная безопасность, снижается риск механических повреждений при эксплуатации. Однако вновь можно говорить о неэстетичности, связанной с неопрятным внешним видом металлических труб. Они же будут притягивать с улицы пыль и грязь.

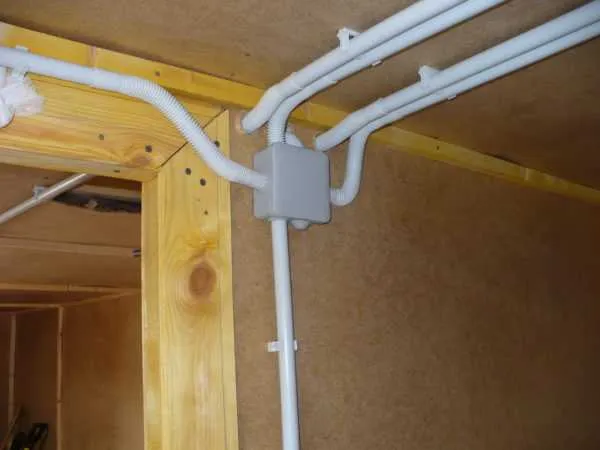

Укладка провода в электротехнических трубах

Кабель-каналы

Такие защитные приспособления для электрической проводки имеют более лаконичный и продуманный дизайн, чем и выигрывают у гофрированных труб. Изделия выпускаются в разной цветовой гамме, благодаря чему вписываются в любой интерьер или экстерьер. Идеально ровные кабель-каналы могут выявить потенциальный недостаток каркасного дома — кривизну стен. Но если дом построен на совесть, то этого не произойдет.

Кабель-каналы выпускаются разной расцветки и габаритных размеров. Конкретная ширина подбирается в зависимости от коммуникаций. После фиксации короба на стене, внутри укладывают кабель, а затем прячут его под крышкой.

Открытая проводка в кабель-каналах

Основной минус кабель-каналов связан с потенциальной усадкой каркасного дома, из-за чего изделия начнут трескаться. В результате придется повторно заниматься электропроводкой, менять различные компоненты. К перечисленным выше преимуществам добавим умеренную стоимость изделий и простоту монтажа.

Скрытая в обшивке проводка

В ПУЭ перечислены основные правила и рекомендации, которыми нужно руководствоваться при прокладке кабеля внутри стен или перекрытий. Выше мы писали, что скрытая проводка должна быть дополнительно защищена металлическими трубами. Труб придется покупать много, поэтому общая стоимость электрификации дома существенно возрастает. В соответствии с СП можно обойтись более бюджетным вариантом, заменив трубы гофрой или металлорукавом. Однако, если позволяют финансы, лучше не экономить.

Приобретая металлические трубы, старайтесь подбирать изделия с толщиной стенок 2–4 мм. Данная величина позволит изделиям выдерживать высокие температуры, образующиеся при коротких замыканиях. Чтобы избежать образования ржавчины, окрасьте трубы изнутри или снаружи либо купите оцинкованные элементы.

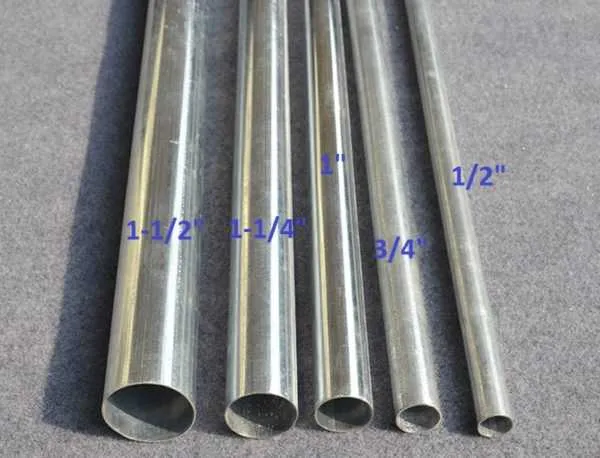

Металлические трубы для укладки кабеля

Любая электрическая проводка имеет многочисленные изгибы и прочие особенности трассы, поэтому трубы придется сваривать между собой или крепить за счет резьбы. Чтобы упростить процесс монтажа, следует отдать предпочтение медным изделиям, однако они стоят дороже оцинкованных стальных. Для защиты пластикового слоя изоляции наденьте защитные втулки на концы обрезанных труб.

Обзор моделей на рынке

Распределительная коробка Тусо

Характеристики:

• диаметр 60 мм, глубина 40 мм;
• монтажная, или разветлительная;
• круглой формы, состоящая из корпуса и крышки;
• материал корпуса и крышки – негорючая пластмасса;
• фиксация крышки на защелках в крышке и корпус;
• применяется для монтажа в бетонные и кирпичные стены;
• возможно крепление в открытом виде на шурупы или саморезы;
• количество вводов – 4 с резиновыми уплотнителями;
• класс влагозащиты -;

Цена – от 20.00 до 35.00 рублей за штуку.

Коробка распределительная Legrand Atlantic IK10

Характеристики:

• размеры 150*150*80 мм;
• прямоугольной формы для внутреннего монтажа,
• металлическая;
• фиксация крышки на винтах в корпус;
• применяется для монтажа в бетонные и кирпичные стены;
• возможно крепление через корпус или на кронштейнах;
• поставляются с перфорированными монтажными рейками;
• класс влагозащиты – IP66;
• внутренне и наружное лакокрасочное покрытие – текстурированное покрытие цвета RAL 7035;

Цена – от 3173.00 до 3300.00 рублей за штуку.

Классификация распаечных коробок

Конструкции разной конфигурации подходят для монтажа на материалах разного вида – кирпич, бетон, гипсокартон и т.д. Этот вид электрических аксессуаров активно применяется при монтаже домашней электропроводки, чем обеспечивается электрическая и пожарная безопасность.

Исходя из назначения, условно следует разделить распределительные электрические коробки на два вида:

1. Распаечные. Их предназначение – защита проводов и кабелей от влажной среды и механических повреждений при эксплуатации бытовой схемы электроснабжения.
2. Установочные. Используются для создания удобных коммуникаций при выполнении монтажных работ, связанных с установкой электрооборудования.

Оба вида изделий допускается применять в условиях температуры окружающей среды от –25 до +40ºС.

Преимущества использования распаечных (распределительных) коробок очевидны:

• обширный выбор под энергосети разной мощности;
• надёжная защита мест соединений электропроводки;
• удобство и лёгкость выполнения монтажа;
• разнообразие материалов корпуса;
• разнообразие декоративного исполнения.

Конструкция изделий проста и представлена обычно коробками прямоугольной, круглой или иной формы, которые закрываются крышками. Плотное прилегание и фиксация крышек обеспечивается замками-защёлками разной конфигурации.

Все существующие формы коробок изготавливаются под скрытый или открытый монтаж. Крепление распаечных коробок наружной установки осуществляется стандартно – шурупами, дюбелями, саморезами.

Фиксация распаечных коробок для скрытой проводки делается вставкой их непосредственно в структуру строительной конструкции (стены, перегородки, потолка) с последующей заливкой раствором.

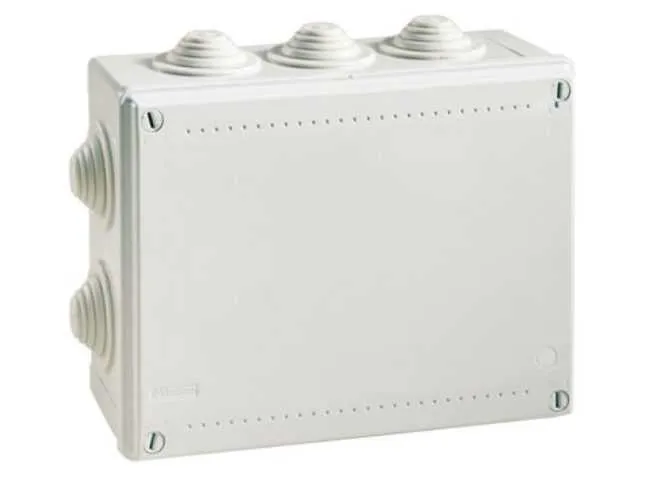

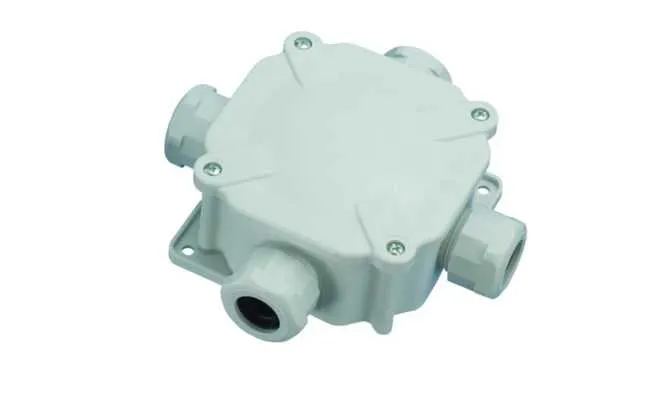

Конструкции для открытой проводки

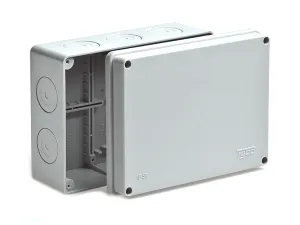

Исполнение коробки распаечной для монтажа открытой проводки, как правило, прямоугольное или круглое. Материал изготовления – полипропилен, АБС-пластик белого, серого или чёрного цвета. Количество боковых отверстий для вводов проводов (кабелей) от 4 до 10.

В качестве наглядного примера коробки открытой проводки можно рассмотреть модель AP9, предназначенную для установки в условиях помещений с повышенной влажностью. Корпус изделия выполнен на основе двухкомпонентного литья и оборудован мембранными вводами под кабель.

Верхняя корпусная часть (крышка) таких распределительных коробок, сделанных под наружный монтаж, имеет на внутренней стороне специальный паз по всему периметру. В этот паз закладывается ПВХ-уплотнитель, надёжно перекрывающий пути проникновения влаги и пыли внутрь изделия.

Крышка “привязана” на корпус гибким поводком – дополнительное удобство при обслуживании.

Несмотря на простое исполнение, конструктивные особенности коробок подобных AP9, обеспечивают таким изделиям степень защиты IP 55. Предусмотрено дополнение конструкции аксессуарами – предохранителями, клеммниками, чем обеспечивается более удобное и надёжное соединение проводников.

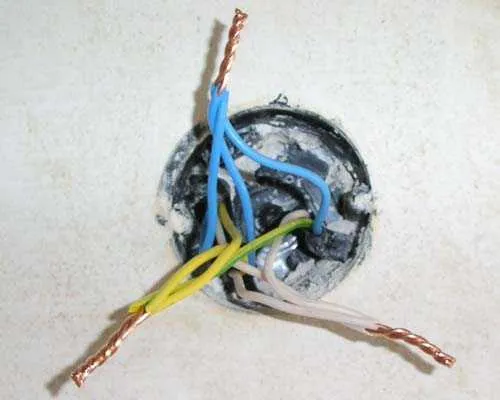

Изделия скрытого типа

Распаечным коробкам для скрытой проводки фактически присущи те же технические параметры и качества, что отмечены для изделий наружного монтажа. Они тоже преимущественно делаются из полипропилена и полистирола. Причём полипропилен, как правило, используется для изготовления корпуса, а полистирол является материалом крышки.

Под установку в теле кирпичных и бетонных стен выпускаются коробки распределительные, имеющие класс защиты IP20 – IP30. Форма изделий преимущественно круглая или прямоугольная. Цветовая окраска корпуса – белый, синий, чёрный. Крышки традиционно белые или светло-серые.

Сочленение и фиксация крышки с корпусом обычно выполняется за счёт штыревого замка. На корпусе есть пазы, куда вставляются пластмассовые штыри крышки.

Установочная коробка – подрозетник

Есть разновидность распаечных конструкций – установочные коробки. Их главное предназначение – монтаж внутри полых или сплошных стен зданий (кирпичных, бетонных) с последующей инсталляцией электрических выключателей, розеток и прочих элементов электросетей. Установочные распределительные коробки изготовлены под класс защиты IP20.

Фирменные изделия выполнены из пластика хорошего качества, имеющего высокие характеристики прочности и диэлектрической защиты.

Монтироваться установочные коробки могут в условиях температуры окружающей среды от -5ºС до +60ºС. Диапазон рабочих температур находится в границах значений -25ºС/+40ºС. Существуют два вида изделий: для монтажа в полых стенах или в сплошных стенах.

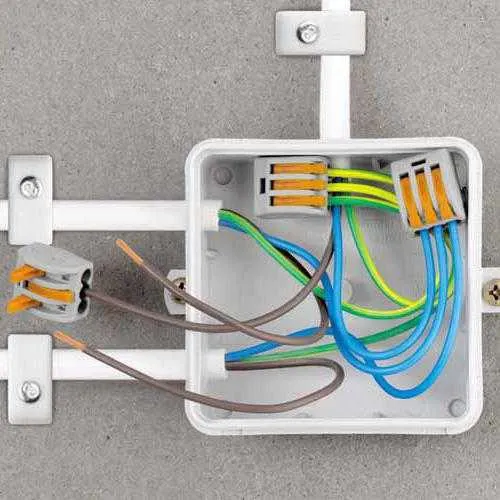

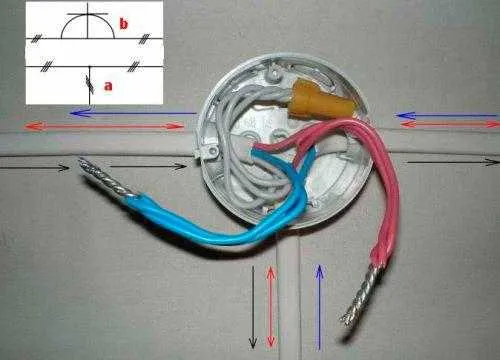

Соединения внутри разветвительной коробки проще, качественнее, быстрее производятся с использованием пружинных клемм:

Что такое распределительная (распаечная) коробка

Это электротехническое изделие, представляющее собой замкнутый корпус, выполненный из металла или диэлектрического материала. Второй вариант предпочтительнее, при условии, что материал достаточно надежный с точки зрения пожарной безопасности. То есть он должен быть негорючим, или, как минимум, не поддерживать горение.

Внутри производится соединение силовых кабелей и питающих проводов для потребителей или коммутационных устройств. Распаечная коробка должна обеспечивать защиту внутренних соединений от попадания пыли, влаги, посторонних предметов. Кроме того, изделие предотвращает случайное прикосновение к оголенным участкам электроцепи (токоведущим шинам, контактам).

Форма коробки, равно как ее размеры не регламентируется — формат изделия выбирается исходя из условий монтажа. Однако производители придерживаются определенных стандартов, для совместимости с различной фурнитурой и комплектующими.

В старых многоквартирных домах советского периода в большинстве случаев строители строго придерживались требований проекта и ПУЭ (правила устройства электроустановок). Эти документы устанавливают расположение распределительных коробок в 15 см от потолка, выключатели и розетки устанавливаются строго вертикально под ними.

Установка распределительной коробки своими руками

Устройство накладной коробки осуществляется довольно-таки просто, она крепится к стене с помощью дюбелей. А вот монтаж встраиваемой распределительной коробки потребует некоторых усилий и навыков. Потребуется создать специальное посадочное место под нее. Как можно выше, желательно под самым потолком, в стене выбирается ниша, в которую и устанавливается коробка, при этом используется алебастр или цемент.

Однако это относится к последнему этапу работ, вначале же следует произвести устройство сети штроб, по которым к коробке будут подводиться провода. Спуски к электрическим розеткам и выключателям следует делать строго вертикально, для установки горизонтальной проводки можно использовать существующий зазор, пролегающий между плитами перекрытий и стеной.

После завершения устройства штроб и установки подрозетников, необходимо приступать непосредственно к монтажу электрической проводки, при этом установка распределительной коробки является неотъемлемой частью проводимых работ.

Не следует забывать одну важную деталь. Чтобы при соединении проводов в коробке не возникло трудностей, конец каждого провода, выходящего из нее, следует подписывать. Только подвели провод, питающий электрический щиток и сразу подписали его «ввод». Подвели провод от розеток и снова подписали. При этом каждую отдельную цепь, которая подключается к распределительной коробке, следует подписывать отдельно, в этом случае, вы точно не запутаетесь с соединением проводов.

Отстранив на время вопрос об устройстве распределительной коробки, разберемся с тем, какие сечения проводов используются при монтаже электрической проводки. От щитка, расположенного в квартире в каждую комнату подается электрическое напряжение по двух и трехжильному проводу, его сечение не должно быть менее 4 квадратов. Именно такой кабель способен выдержать любого, достаточно мощного потребителя. При этом розетки подключаются с помощью провода, имеющего сечение 2,5 квадрата, а приборы освещения 1,5 квадрата.

Подобрав правильного сечения провода, собрав электрическую проводку, приступаем к завершению монтажа распределительной коробки, выполняем коммутацию в ней всех необходимых проводов.

Достаточно сложная на первый взгляд работа выполняется достаточно легко, если вникнуть в процесс монтажа, понять сам принцип работы проводки. В наличии мы имеем множество проводов и ввод для их подключения. Ввод представляет собой два либо три провода, отличающихся по цвету. По одному из них подводится фаза, по другому «ноль», третий предназначен для заземления. Точно таким же образом подводятся провода к выключателям и розеткам.

В целом механизм соединения проводов теперь понятен: «ноль» к «нолю», фаза к фазе, заземление к заземлению. При подключении проводов к розеткам вообще не возникает никаких трудностей, нужно лишь соединить провода по цветам. Немного иначе обстоит дело с подключением освещения. В этом случае идущая к выключателю уходящая фаза присоединяется к фазе цепи освещения, а «ноль» входа к «нолю» освещения.

Одним из наиболее важных моментов при устройстве электрической распределительной коробки, является надежное и качественное соединение их друг с другом. Если при монтажных работах используется коммуникационная коробка, оснащенная клеммами, дело обстоит проще. Стоит только вставить провода и зажать посильнее винты. А вот в случае, когда устройство коробки не предполагает использование специальных клемм, провода необходимо припаивать. Делается это таким образом – сначала провода скручиваются плоскогубцами между собой, после чего с использованием канифоли или иного специального припоя, а также олова спаиваются. Если ведется широкомасштабный монтаж электропроводки, то зачастую для качественного соединения проводов используется электросварка.

На этом можно считать, что все работы по монтажу электрической распределительной коробки завершены. Все сваренные либо спаянные электрические провода размещаются в распределительной коробке, затем она закрывается. В расчете на последующие ремонты, ее не следует закрывать плотно в стену, лучше будет сделать ее более доступной, чтобы при необходимости проведения ремонтных работ вы смогли иметь свободный доступ к ней.

Можно ли поставить новую межкомнатную дверь в старую коробку?

Да, в большинстве случаев можно поставить новую межкомнатную дверь в старую коробку, если размеры дверного проема остались прежними и новая дверь соответствует размерам предыдущей.

Однако, при установке новой двери в старую коробку может возникнуть ряд проблем. Например, если старая коробка не выровнена или повреждена, новая дверь может не закрываться правильно или быть неплотно прилегающей к коробке. Кроме того, старая коробка может не соответствовать новому дизайну двери или требованиям безопасности.

Поэтому, перед установкой новой двери в старую коробку, рекомендуется провести осмотр коробки и убедиться в ее пригодности для новой двери. Если есть какие-либо проблемы, лучше заменить коробку вместе с установкой новой двери. Если вы не уверены в своих способностях или не имеете опыта в установке дверей, лучше обратиться к профессионалам для получения квалифицированной помощи.
