Оптимальная высота розетки — подбор сечения кабеля.
При проведении ремонтных работ в доме, включающих замену старой электропроводки, а также при возведении собственного дома, требуется некоторое понимание в области электричества. Часто именно некорректная электропроводка становится одной из главных причин возникновения пожаров.
Желание сэкономить, самонадеянность могут нанести непоправимый вред не только имуществу, но и жизни человека. Поэтому прежде чем покупать и устанавливать электрический кабель, необходимо произвести ряд действий и расчетов, в том числе определить сечение кабеля для розеток.
Почему именно розеток? Они являются основными потребителями, если не брать во внимание специальные устройства, подключаемые через автоматы.
Как рассчитать будущую нагрузку
Расчет нагрузки осуществляется по устройству, обладающему наибольшей мощностью.
Современные домашние сети имеют разделенное питание по категориям. Так, линия освещения запитывается от отдельного автомата, розетки общего назначения – от своего, например, мощная печь будет иметь свою, отдельную линию.
Если такая схема реализована, тогда стоит рассчитать кабель для каждой категории. Так, для освещения без мощных уличных прожекторов и специализированных фотолабораторий достаточно взять медный провод сечением 1,5 мм2.
Для розеток потребуется , а для более мощных приемников необходимо воспользоваться специальными таблицами, в которых учитывается не только материал проводника, но и способ прокладки, температура окружающего воздуха и другие особенности.
Кабель какой марки выбрать для розеток
Кабельная индустрия разрабатывает все новые виды кабелей, поэтому становится понятна растерянность человека перед таким выбором. Так какой кабель выбрать для розеток?
Все кабели условно можно разбить на три категории изготовления:
- ТУ;
- ГОСТ;
- иностранного происхождения.
ТУ – технические условия разрабатываются разработчиком, изготовителем или заказчиком для установки требований для этого изделия.
Они не должны противоречить ГОСТ, но и не обязаны строго соблюдать требования последних. Благодаря этому качество у таких изделий может сильно отличаться от ГОСТ.
Например, сечение проводника, указанного на маркировке, может быть меньше, а вместо меди использоваться его сплав.
В начале ГОСТ существовал только в Советском Союзе, позднее его принял ряд других стран. Отличается от ТУ более строгими требованиями. К последней категории относится продукция, выпускаемая в других странах, не поддерживающих ГОСТ.
Из-за обилия технической документации и стандартов невозможно описать все существующие варианты, остановимся лишь на самых распространенных.
Кроме того, кабели различаются по назначению:
- силовые;
- связи;
- радиочастотные;
- управления и другие.
Нас будут волновать только силовые.
Кабель марки ВВГ
Если выбирать кабель для розеток, то он должен быть силовым, то есть выдерживать напряжение до 1 000 В частотой 50 Гц — некоторые 100 Гц — или 1 500 В постоянного тока. Хорошими характеристиками обладает кабель ВВГ.
Маркировка указывает на материал изоляции, буква В – поливинилхлорид (ПВХ). Буква Г показывает, что кабель не обладает дополнительной защитой (Г — ГОЛЫЙ) кроме изоляционных оболочек.
Может быть многожильным или одножильным. В последнем случае к маркировке добавляется ОЖ. Например, ВВГ 1*2,5(ож)-0,66.
Может использоваться как в однофазной сети, тогда кабель состоит из двух или трех жил, так и в трехфазной, при этом он состоит из трех – пяти жил.
Дополнительные жилы нужны для подключения земли и нулевого провода в трехфазной сети.
Как правило, оболочка нулевого провода окрашивается в голубой, а заземляющего проводника — в желто-зеленый цвет.
После буквенной маркировки идут цифры: первая указывает на количество жил, вторая – сечение проводника. Для экономии материала и удешевления кабеля нулевой и заземляющий проводник могут делать сечением на ряд меньше.
Например, если основные жилы идут сечением 2,5 мм2, то защитные проводники могут иметь только 1,5 мм2. В этом случае к цифровой маркировке добавляется +1.
Кабель марки ВВГнг
Приставка «нг» указывает на дополнительную характеристику – пониженную горючесть («нг» — негорючий). Таким свойством обладает внешняя оболочка, выполненная из особого пластиката.
Такой материал защищает кабель от небольшого возгорания, либо, наоборот, не дает возможности огню, возникшему во время короткого замыкания или перегрева, выйти за пределы кабельной оболочки. Используют при прокладке по горючим материалам, например, дереву.
Кабель марки ВВГнг-LS
Это улучшенный вариант предыдущего типа. «LS» (low smoke – изоляция при горении с пониженным дымовыделением) в переводе означает мало дыма, что дает гарантию минимальной загазованности в случае возгорания.
Может использоваться во всех помещениях кроме социальных. Поэтому для дома это идеальный вариант. Вопрос может упираться только в цену. Хотя сами по себе ВВГ – это один из доступных видов в смысле финансов.
Кабель марки ВВГнг FR-LS
Это еще более улучшенный и безопасный вид ВВГ. Отличается он специальной обкладкой каждой жилы слюдяным покрытием. «FR» ( fire resistant) – огнеустойчивый, можно использовать для групповой прокладки.
Даже при высоких температурах жилы изоляции не плавятся и проводники не соприкасаются. Это предотвращает короткое замыкание внутри кабеля.
Поверх жил наносится слой пластиката с пониженным содержанием дыма при горении.
Кроме того, этот кабель имеет бронирование из медных лент толщиной не менее 0,1 мм или медной сетки. Все это изолируется ПВХ. Такая конструкция делает этот кабель очень надежным и может использоваться во взрывоопасных помещениях вплоть до класса В-1.
Кабель марки NYM
Если брать иностранный вариант, то похожим можно назвать NYM. Это немецкое производство похоже по своим качествам с ВВГнг FR-LS.
Особенностью является наполнение пространства между изолированными проводниками и оболочкой мелонаполненной резины. Она, как и слюда, предотвращает слипание проводников при перегреве, предотвращая замыкание.
Содержащийся мел препятствует распространению огня и появлению большого количества дыма. Надо отметить, что по сравнению с ВВГ этот вид более гибкий, но и требует более высокую температуру при укладке – не ниже -5 ºС.
В маркировке могут добавляться буквы J или O, свидетельствующие о наличии заземляющего и нулевого провода соответственно.
Какое сечение кабеля для розеток
Пришло время поговорить о том, какое сечение кабеля для розеток должно быть. Сначала разберемся в самом термине. Под сечением подразумевается площадь поперечного разреза токопроводящей жилы.
Для определения этого значения пользуются формулой определения площади круга:
- где π – постоянная и составляет примерно 3,14;
- r – радиус, получается делением диаметра на 2.
Чтобы определить сечение провода для розеток в квартире следует принять во внимание следующие особенности:
- вид прокладки;
- мощность нагрузки;
- материал проводника;
- особенности изоляции.
От того, как уложен кабель будет зависеть его нагрев. Так, спрятанный в стене и изолированный от нее теплоизолятором провод будет сильнее нагреваться, чем тот, который проложен в кабель-канале на поверхности.
Также нагрев напрямую зависит от температуры окружающей среды. При высоких температурах может потребоваться использовать кабель с большим сечением, чем, если бы температура была нормальной.
При выборе, какое сечение провода нужно для розеток, обращают внимание на самые мощные устройства и время их работы. Обычно провод для розетки выбирают в пределах 2,5 мм2 на фазу.
Сколько розеток можно подключить на один провод?:
По таблице нагрузок видно что медный кабель такого сечения способен выдержать 25 Ампер нагрузки что дает возможность подключать электроприборы мощностью до 5,5 кВт.
Справка! Нужно понимать что для кабеля сечением 2.5 мм2 допустимый ток в 25 Ампер это предельная нагрузка на которую он может быть максимально нагружен (КРАТКОВРЕМЕННО). Длительная работа в таком режиме НЕ предусмотрена.
Однако стоит учитывать, что если одно электрическое устройство имеет примерно такую мощность, то подключение других приборов будет чрезмерным.
Медные проводники более дорогие и если их заменить алюминиевыми, то сечение должно быть на один шаг выше. Объясняется это большим сопротивлением алюминия, а значит, меньшей его пропускной способностью.
Однако в современных нормативных документах сказано, что внутри домов должны применяться именно кабели с медными жилами.
Качество изоляции играет свою роль. Кабели с качественной изоляцией позволяют пропускать больший ток без риска быть поврежденными.
Вывод! Для обычных розеток выбираем кабель сечением 2.5 мм2. Для более мощных потребителей (плита, духовка, нагреватель) в зависимости от расчета, может быть и 4 мм2 и 6 мм2. Для сети освещения достаточно кабеля сечением — 1.5 мм2.

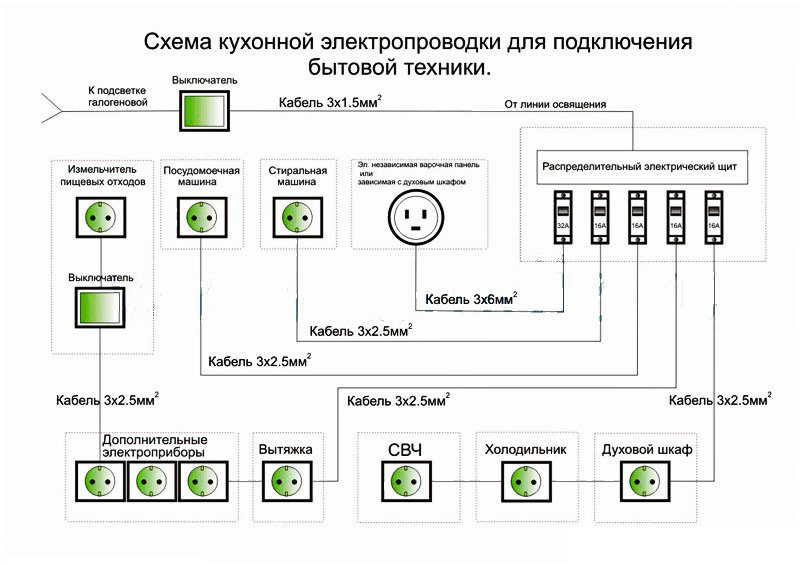

Какой кабель использовать для розеток на кухне
По современным меркам кухня является вторым электропотребителем после электрических котлов. Мощные плиты, посудомоечная машина, различные водонагреватели — все это сильно нагружает сеть.
Сюда можно отнести повышенную влажность от приготовляемой пищи, загрязнения, повышенную температуру. Поэтому кухню лучше подключать отдельным кабелем. Причем в этом кабеле, кроме нулевой жилы, должен быть провод заземления.
Почему нельзя использовать в качестве заземления нулевой провод? Тому есть несколько причин.
При обрыве нулевого провода электрический ток, проходя через потребителей, попадает в оборванный проводник и остается на нем, во время прикосновения к нему человек получает электрический удар.
Другая причина заключается в том, что нулевой провод может иметь большое сопротивление, так как заземлитель может находиться на большом удалении от этого места, что также способствует скоплению электрического заряда.
Заземление, напротив, устанавливают возле жилья, и подключенные к нему проводники надежно защищают человека от поражения током.
Какой провод нельзя использовать для розеток
Для розеток нельзя использовать кабель с одинарной изоляцией или без заливки жил, по сути, это уже не кабель, а провод. Связано это с техникой электро — и пожаробезопасности.
Рассмотрим несколько таких вариантов.
Провод ШВВП и ПВВП
Указанные шнуры или провода широко используются в качестве переносок или шнуров подключения, но для стационарного использования не подходят. Все дело в горючем материале, из которого они сделаны.
Провод ПУНП
Как было сказано в начале статьи, требования ТУ могут сильно отличаться от требований ГОСТ. Провод ПУНП изготовлен по ТУ.
У него занижены значения сечения и изоляции. Проверить сечение можно с помощью штангенциркуля и приведенной выше формулы. Поэтому этот провод для розетки совсем не подходит, даже если взять большее сечение.
Провод ПВС
Этот провод обладает неплохими характеристиками, и все же он не предназначен для прокладки сети.
Максимальная температура, которую он может выдерживать, составляет +70 ºС против +90 ºС у кабелей.
Малый срок службы до 6 лет против почти 30 лет у кабеля ВВГ. Да и в самой маркировка буква «С» указывает, что это соединительный провод.
Какой автомат установить на розетки
Автомат должен защищать провода и кабели, что находится под его контролем, а точнее которые к нему подключены. И выбираться автоматический выключатель должен по наименьшему сечению кабеля на участке сети.
Например если имеется участок с такой схемой: автомат — кабель 4 мм2 – кабель 2.5 мм2 – кабель 1.5 мм2 то автоматический выключатель должен выбираться по пропускной способности провода 1.5 мм2.
Для кабеля сечением 2.5 мм2 устанавливают автомат на 16 Ампер (с характеристикой «C» или «B»).
Из этого следует, что все защищаемые устройства должны быть согласованы между собой. Нельзя подключать потребитель большей мощности, чем могут выдержать розетка и провод.
Отсюда вывод, при правильном подключении автомат выбирают по току, который может безопасно протекать по кабелю. Допустимый ток определяется по таблицам в ПУЭ.
Причем автомат всегда подгоняют в меньшую сторону, если есть различия между пропускной способностью кабеля и расцепителем автомата.
ПОХОЖИЕ СТАТЬИ НА КАНАЛЕ:
Друзья ПОДПИСЫВАЙТЕСЬ на канал. Спасибо за лайк ��!
Как правильно разместить розетки и выключатели?
Правильное размещение розеток и выключателей в помещении очень важно для удобства использования электроприборов и электроустановок. Вот несколько рекомендаций по их размещению:
-

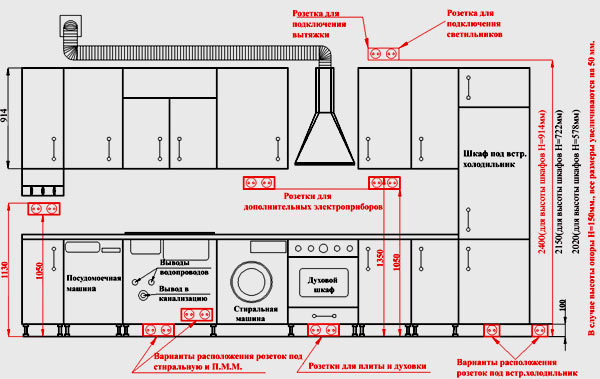

Розетки. Розетки следует размещать на уровне 30-50 см от пола, чтобы их было удобно использовать. Расстояние между розетками должно быть не более 2 метров. Если розетки предназначены для крупных электроприборов (например, стиральной машины или холодильника), то их следует размещать на отдельной линии.
-
