Марка кабеля — декодирование, таблица обозначений и маркировка проводов.

В процессе производства все кабели и провода получают маркировку в виде буквенно-цифрового кода или определенного цвета. Этот подход имеет свою важную цель: разнообразные оттенки способствуют быстрой замене поврежденных проводников, обнаружению неполадок на линии и правильной сборке сети при проведении модернизации. Система маркировки кабелей строго соответствует установленным стандартам.

1. Для чего нужна маркировка
2. Разновидности и обозначение кабелей
3. Материал жилы
4. Характер изоляции
5. Дополнительные элементы
6. Маркировка
7. Разновидности и обозначение проводов
8. Классификация
9. Маркировка
10. Цветовая маркировка проводов и кабелей

Для чего нужна маркировка

Обозначение проводника выполняется несколькими способами:

• вручную – используется несмываемый маркер;
• с помощью этикетки – ярлыки и этикетки распечатывают на принтере и крепят на кабель;
• заводской метод – с помощью специального промышленного маркиратора.

Последний метод самый надежный, так как полученное обозначение не смывается, не изнашивается и не теряется, как этикетка.

Промышленный маркиратор обязателен к использованию при работе, где к маркировке проводника предъявляются высокие требования.

Расшифровка кода на этикетке или на кабеле позволяет совершенно точно установить следующее:

• какому ТУ или ГОСТ соответствует изделие;
• класс стойкости к нагреванию;
• цвет;
• номинальное рабочее напряжение;
• число вспомогательных жил и их сечение;
• число заземлений;
• количество фаз;
• марка.

Валера

Голос строительного гуру

Задать вопрос

Расшифровка кода обычно приводится в паспорте изделия. Рядовой потребитель знакомится с этими данными при покупке. Во время ремонта или подключения электрооборудования к контуру удобней и быстрее ориентироваться на цветовую маркировку провода.

Разновидности и обозначение кабелей

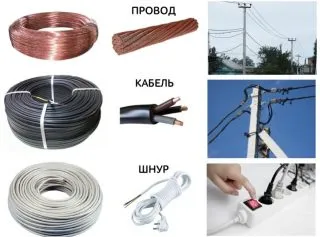

Для передачи электрического тока используются кабели, провода и шнуры. Это разные конструкции.

• Провод – проводник из 1 или нескольких жил, одно- или многопроволочных, голых или изолированных. Некоторые провода имеют внешнюю защитную оболочку, что делает их очень похожими на кабель.
• Кабель – проводник из 1 или нескольких токоведущих жил, каждая имеет свою изоляцию. Все пространство между жилами заполняется мелованным составом, лентами или нитками. Это предупреждает слипание жил.
• Шнур – проводник из медных многопроволочных жил. Его главное свойство – высокая гибкость. Сечение шнуров минимальное, изоляция разная.

Технические характеристики у проводников разные. Подбирают их в зависимости от назначения и параметров.

Различают кабели по множеству признаков: тип изоляции, материал жилы, количество жил и оболочек.

Материал жилы

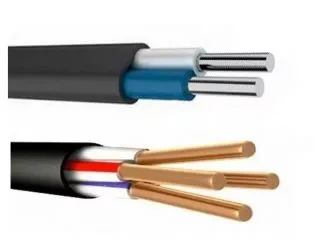

Ток проводит довольно большое количество сплавов. Однако наибольшее распространение благодаря относительной дешевизне получили алюминиевые и медные.

Алюминиевые жилы – металл стоит на 4 месте по проводимости, поэтому когда его научились получать дешевым методом, в электроснабжении началась революция. Тем не менее область использования его ограничена. Например, в быту запрещается применять алюминиевые проводники сечением менее 16 мм. Последние нельзя изгибать, укладывать можно только стационарно. При постоянном нагреве контакты перегреваются и выходят из строя, поэтому такие кабели нуждаются в обслуживании. Еще один минус – аморфность металла и сплава: при плотном зажиме проводник постепенно «вытекает» из него.

Медные – 2 место по электропроводности. Жилы гибкие, эластичные, не боятся сгибания. Лужение, пайка, сварка выполняются без дополнительных материалов. В облуживании не нуждаются и со временем почти не изменяют своих свойств. Однако медные проводники и контакты медленно окисляются на открытом воздухе. Кроме того, медный кабель дороже и тяжелее.

Современная проводка в квартирах делается из кабелей с медными жилами, так как алюминиевый не выдерживает настолько высокой мощности.

Характер изоляции

Параметр указывается в паспорте и влияет на условия эксплуатации кабеля.

• Допустимое напряжение – для бытового использования достаточно моделей, выдерживающих 660 В.
• Высокая температура – проводник нагревается при прохождении тока. Материал изоляции должен выдерживать эту рабочую температуру неограниченное время.
• Низкая температура – для прокладки проводов воздушным путем в холодных регионах нужен вариант изоляции, который способен выдерживать морозы.
• Стойкость к ультрафиолету – изоляция должна выдерживать солнечный свет весь срок эксплуатации.
• Прочность на разрыв – чем больше, тем лучше.

Валера

Голос строительного гуру

Задать вопрос

Учитывается и материал изоляции. В быту чаще всего встречается ПВХ – гибкий износостойкий изолятор, негорючий и легкий. Но для внешней проводки лучше брать резину – она устойчивее к холоду и сохраняет гибкость. Если электрокабель укладывают по прямой линии без сильных изгибов, можно брать вариант с полиэтиленовой изоляцией: он прочен и не боится морозов, но жесткий.

Дополнительные элементы

В зависимости от назначения кабеля его внешняя изоляция может быть модифицирована.

• Экранированные – для слаботочных кабелей. Экран из фольги образует барьер от паразитных токов и излучения электроприборов.

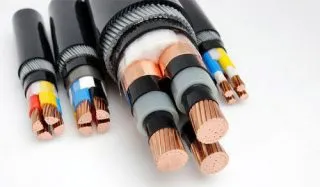

• Бронированные – имеют оплетку из металла, довольно толстую. Оболочка чрезвычайно прочная, защищает проводник даже под автомобильными трассами.
• Хлопчатобумажная оплетка предупреждает механические повреждения.
• Оцинкованная стальная – защищает от растяжения.

Выделяют также группы кабелей по назначению, так как специализация – для коммуникаций, силовой кабель, подразумевает определенную конструкцию.

Маркировка

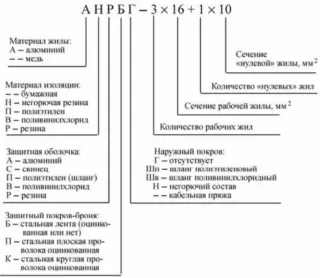

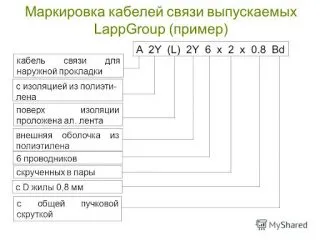

Марки кабелей и их свойства обозначены буквенно-цифровым кодом. Код различен для силовых проводников, контрольных и коммуникационных.

Аббревиатура силовых кабелей расшифровывается так:

• если первой стоит литера «А», это означает, что фаза из алюминия, в противном случае речь идет о медных жилах;
• Б – вторая литера, если есть, указывает на наличие изоляции вокруг токоведущей жилы;
• В – есть изоляционный слой на базе ПВХ;
• Р – есть изоляция из резины;
• П – оболочка полиэтиленовая, в маркировке указывают какая именно: Пс – самозатухающая, Пв – вулканизированная;
• АС или АА – означает, что при «А» – обмотка алюминиевая, при «С» – свинцовая;
• К – указывает на наличие стальной бронированной оцинковки;
• Б – если она не вторая литера, означает, что есть частичная броня;
• Г – марки кабеля можно использовать в горных выработках. Если «г», прописная буква, значит есть герметизация;
• Шв, Шп, Шпс – покрытия из ПВХ, полиэтилена, негорючего шланга;
• О – каждая имеет свою оболочку;
• нг – материал не горит;
• Э – если литера находится в начале кода, она указывает на то, что кабель предназначен для шахт.

Контрольные кабели передают сигнал от устройства к устройству. Расшифровка кода, следующая:

• К – указывает на то, что этот кабель контрольный;
• А – алюминиевая жила, если литеры нет, то медная;
• В – ПВХ-изоляция фазы;
• П – изоляция из полиэтилена;
• Ф – слой фторопласта;
• Р – резиновая оболочка;
• Г – голый провод;
• Э – кабель экранированный.

У телефонных кабелей своя кодировка:

• Т – телефонный;
• П – оболочка из полиэтилена;
• п – поясная изоляция из ПВХ или ПТФТ;
• П – вторая большая литера указывает, что есть дополнительная защита;
• Э – многожильный кабель экранирован;
• З – есть гидрофобный наполнитель, защищающий от влаги;
• С – предназначен только для железной дороги.

Кроме букв в коде есть и цифры. Первая обычно обозначает количество жил, вторая – сечение. Если жилы имеют разное сечение, они все перечисляются. 3 цифра показывает номинальное напряжение.

Разновидности и обозначение проводов

Электропровод чуть менее надежен, чем кабель и используется при невысоких напряжениях и небольшой силе тока. Для обозначения характеристик изделий тоже используется буквенно-цифровой код.

Классификация

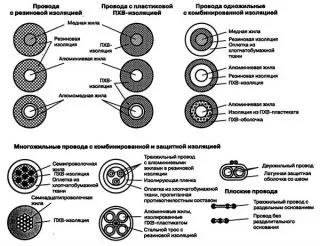

Классификация проводника связана с назначением и конфигурацией.

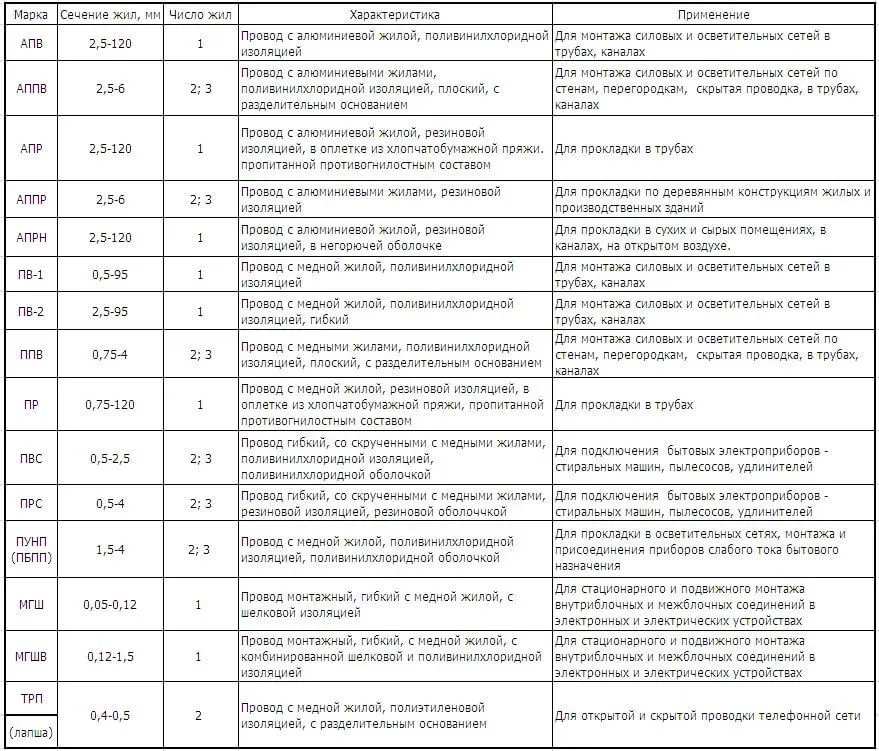

Плоские – жилы внутри провода расположены в одной плоскости, так что проводник выглядит плоским, а не круглым. Самые популярные марки проводов следующие:

• ПБПП – защищенный вариант с медными однопроводными жилами, используется для подключения розеток и светильников;
• ПБППг – обладает большой гибкостью, можно изгибать при монтаже;
• АПУНП – провод с алюминиевыми однопроволочными жилами в защитной оболочке.

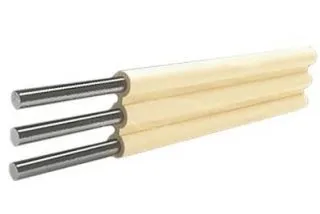

Проводник с перемычками – жилы размещаются в одной плоскости, но между собой соединены перемычками из того же материала, что и изоляция. Различают следующие марки:

• ППВ – 2–3 однопроволочных медных жилы с ПВХ-изоляцией, не горит и устойчив к щелочам и кислотам;
• АППВ – аналог с алюминиевыми жилами.

Одножильные – проводник с 1 жилой. Популярны следующие:

• АПВА – алюминиевая жила сечением от 2,5 до 16 кв. мм;
• ПВ1 – с медной жилой и таким же сечением, но может быть и многопроволочным;
• ПВ3 – многопроволочная жила, очень гибкая.

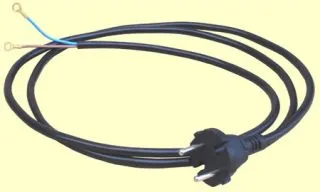

Провода для электрошнуров – отличаются высокой гибкостью. В быту используют 2 варианта:

• ПВС – модель с 2–5 многопроволочными медными жилами для работ с напряжением в 380 В;
• ШВВП – 2–3 жильный медный провод, используется для питания светильников и маломощных электроприборов.

Провода для шнуров не подходят для укладки в стену. В таких условиях оболочка разрушается через 3–4 года.

Маркировка

Маркировка проводов в основном буквенная и сходна с кодом для кабелей. Если первая литера «А», то в проводе жилы алюминиевые. Если ее нет, то медные. Есть другие сходства.

Цветовая маркировка проводов и кабелей

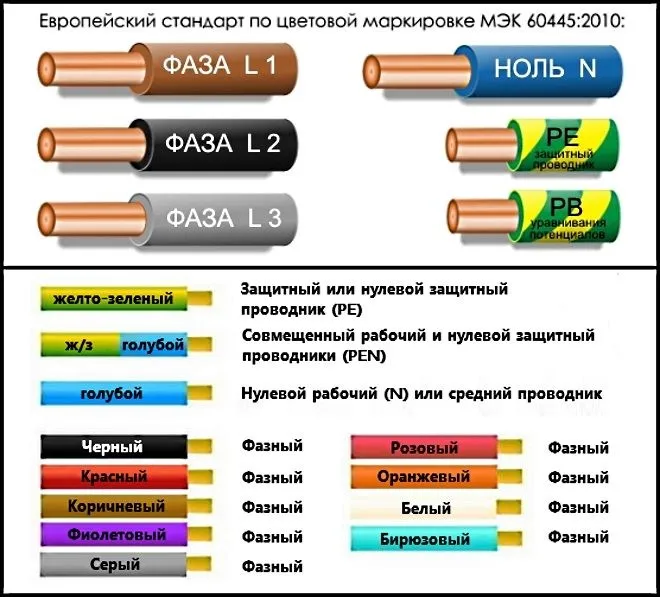

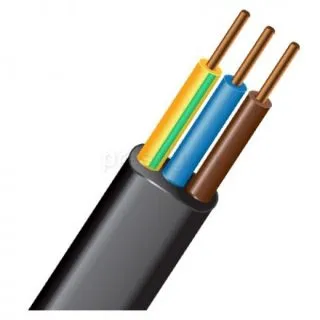

Используется и цветовая маркировка кабелей и проводов, согласно ГОСТ 28763. Выполняется по всей длине проводки или на концах. Так, по стандартам ГОСТ, заземление – это всегда желто-зеленый провод, нейтраль и средний проводник маркируется синим цветом. А для фазы используют белый, красный и другие разрешенные оттенки. Разрешенные цвета и сочетания приведены в таблице.

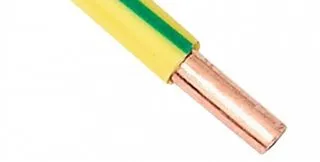

Желтый и зеленый по отдельности использовать для маркировки запрещается. Комбинация желто-зеленого применяется только для обозначения заземления.
