Применение буквенной маркировки для проводов и кабелей в процессе гост

С целью упрощения работы электромонтажников была введена специфическая система цветовой кодировки для изоляции кабельных продуктов. При подключении кабелей с несколькими жилами, опираясь на окраску полимерной оболочки, можно определить каждую жилу и опознать, с каким контактом ее следует связать.

Разные цвета проводов в электрике, установленные положениями ГОСТ, помогают ускорить процесс монтажа и обеспечить электробезопасность. Согласитесь, понимание цветовой маркировки пригодится каждому домашнему мастеру.

Предлагаем разобраться в обозначениях электропроводки, узнать стандарты ГОСТ и научиться читать буквенные коды проводов на схемах. Кроме того, мы расскажем, как проверить соответствие подключенной жилы ее назначению, используя индикаторную отвертку или мультиметр.

Расшифровка цифро-буквенной маркировки электрических кабелей и проводов

При проведении монтажных работ, связанных с электропроводкой, используются различные проводники – кабели, шнуры. В процессе эксплуатации может потребоваться установка новых или замена старых проводников, и тогда нужно знать их маркировку. В ее состав входят символ, а также цвета, которые описывают разные характеристики устройства. Чтобы разбираться в маркировке, нужно понимать, за что отвечает каждая ее составляющая.

1. Назначение маркировки
2. Маркировка кабелей
3. Маркировка проводов
4. Маркировка оптических кабелей
5. Цветовые обозначения
6. Зарубежная маркировка

Обозначение особенных характеристик кабеля

Помогает понять особенные эксплуатационные характеристика кабеля. Рассмотрим их по ГОСТу:

• “А” значит, что кабель асфальтирован;
• “Б” обладает, бронирующими лентами;
• “Г” перед вами провод гибкого типа лишенный защиты;
• “К” бронирован круглой проволокой;
• “Т” изготовлен для использования на основе труб;
• “О” получил дополнительную защиту в виде оплетки.

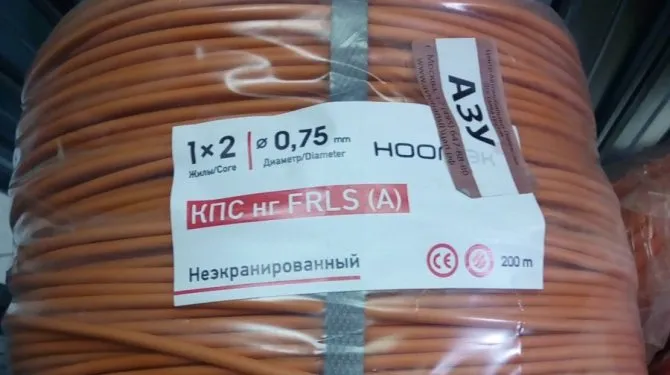

Отметим обозначение frls, поскольку оно хоть и добавляется в конце сообщает информацию о стойкости к горению, что важно для пожарной безопасности. Оно разделяется на два сокращения

FR обозначает уровень огнестойкости, а LS небольшое образование дыма при возгорании.

Теперь вы знаете, как правильно расшифровать кабеля либо провода и сможете разобраться в их маркировке. Это поможет в различных ситуациях, связанных с прокладыванием электричества к строениям либо созданием разводки внутри них с помощью собственных усилий.

Правила маркировки токоведущих частей согласно ПУЭ

Для обеспечения наглядности, простоты и облегчения распознавания отдельных частей электрической сети согласно п.1.1.30 ПУЭ все электроустановки должны иметь буквенно-цифровое и цветовое обозначение. Причем наличие одного из этих обозначений не снимает необходимость наличия другого.

И единственным послаблением является возможность нанесения обозначения не по всей длине проводника, а только в местах подключения, как представлено на видео.

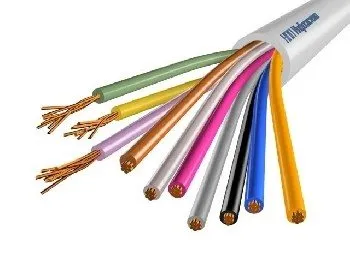

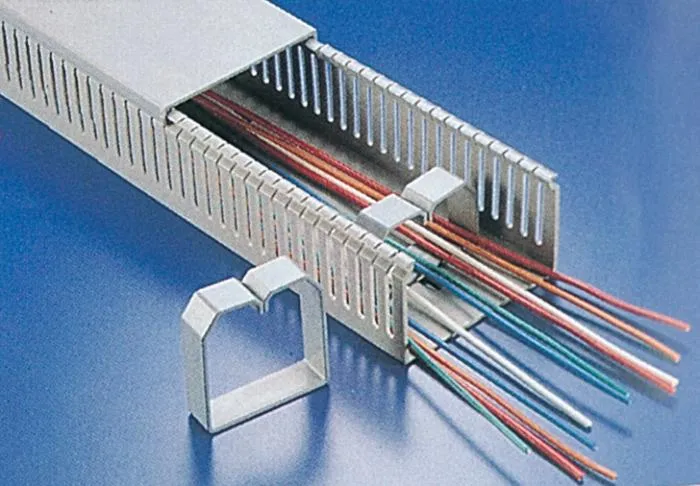

Цветовая маркировка проводов

Маркировка проводов по цветам является наиболее наглядной и позволяет быстро определиться с назначением любого провода. Такая маркировка может быть осуществлена путем выбора проводов с соответствующим цветом изоляции жил, путем нанесения краски на шины или за счет окрашивания или применения специальной цветной изоленты в местах соединения жил.

Причем краска на шины может наносится не по всей длине, а только в местах подключения или по концам шин.

• Если говорить о цветовом обозначении проводов и кабелей, то начать следует с фазных проводников. Согласно п.1.1.30 ПУЭ в трехфазной сети фазные проводники должны иметь маркировку желтым, зеленым и красным цветом. Так соответственно обозначаются фазы А, В и С.
• Инструкция для однофазной электрической сети предполагает обозначение фазного провода в соответствии с тем цветом, продолжением которой она является. То есть, если фазный проводник подключается к фазе «В» трехфазной сети, то он должен иметь зеленый цвет.

Обратите внимание! В однофазной сети квартиры или дома вы зачастую не знаете к какой фазе подключен ваш фазный провод. Дабы соблюдать ГОСТ вам совсем не обязательно это выяснять. Достаточно обозначить фазный проводник любым из предложенных цветов. Ведь для однофазной сети освещения совершенно не принципиально к какой именно фазе подключен ваш проводник. Исключение составляет только сеть освещения в которой используются два разных фазных проводника.

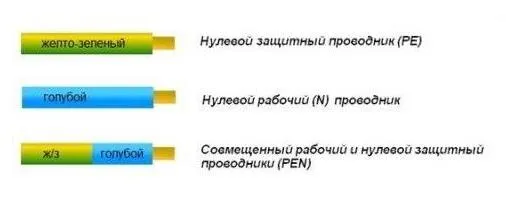

• Что же касается нулевых проводников, то они должны иметь голубую окраску. Причем цвет нулевой жилы не зависит от того трехфазная, двухфазная и однофазная сеть перед вами. Он всегда обозначается голубым цветом.
• Маркировка проводов с полосой желто-зеленого цвета обозначает защитный проводник. Он подключается к корпусу электроприборов и обеспечивает безопасность от поражения электрическим током при повреждениях изоляции электрооборудования.

• Если нулевой и защитный проводник объединены, то согласно п.1.1.29 ПУЭ такая жила провода должна иметь голубой окрас с желто-зелеными полосами на его концах. Дабы выполнить такую маркировку своими руками достаточно просто взять провод голубого цвета и на его концевых заделках выполнить обозначение краской или использовать для этого цветную изоленту.
• Что же касается сетей постоянного тока, то красным цветом должна обозначаться положительная жила провода или шины, а отрицательная синим. При этом обозначение нулевой и защитной жилы соответствует маркировке в сетях переменного тока.

Буквенная маркировка проводов

Но маркировка проводов цветная не всегда удобна. В щитках, распределительных устройствах и на схемах значительно удобнее буквенное обозначение. Оно должно применяться совместно с цветовым обозначением.

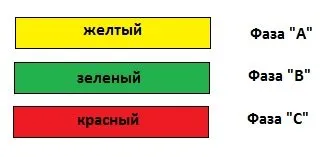

• Буквенная маркировка фазных проводов в трехфазной сети соответствует их разговорному обозначению – фаза «А», «В» и «С». Для однофазной сети она должна быть такой же, но это далеко не всегда удобно. Тем более что достоверно определить какая именно фаза не всегда возможно. Поэтому часто используют обозначение «L».

Обратите внимание! Пункт 1.1.31 ПУЭ нормирует не только буквенно-цветовое обозначение проводников, но и их расположение. Так для трехфазной сети при вертикальном расположении шин фаза «А» должна быть самой верхней, а фаза «С» нижней. А при горизонтальном расположении проводников ближайшая к вам должна быть фаза «С», а наиболее удаленная фаза «А».

• Если выполняется маркировка проводов в щитке, то под символом «N» обозначают нулевой провод.
• Для обозначения защитного провода применяют буквенное обозначение «PE». Кроме того, достаточно часто применяется знак заземления, но дело в том, что он не всегда может точно указать на схему сети.

• Дело в том, что вы можете встретить обозначение «PEN». Оно обозначает совмещение нулевого и защитного проводника. Это возможно в системах TN-C-S о которых мы говорили в одной из предыдущих наших статей.
• А вот маркировка проводов электрических постоянного тока выполняется символизмами «+» и «­―». Что соответственно обозначает положительный и отрицательный провод. Для постоянного тока есть еще одно отличие. Нулевая жила обозначается символом «М», что иногда вводит в заблуждение.

Часто допускаемые ошибки при маркировке

Перечислим три основные ошибки:

1. Наиболее распространенная допускается начинающими электромонтажниками или опытными специалистами из-за невнимательности. В процессе привинчивания провода к щитку и клеммам мастера попросту забывают надеть на жилы термоусадочный кембрик с обозначениями (трубку). Из-за этого приходится отвинчивать закрепленную проводку и надевать изделия повторно.
2. Нередко мастера путают проводник PEN с заземляющим кабелем. Дело в том, что оба элемента имеют идентичную цветовую маркировку, поэтому нужно осматривать их более внимательно.
3. Если щиток расположен за пределами участка, то необходимо заключать договор с поставщиком электрической энергии. У вас должна быть на руках техническая документация со схемой и подтверждением выполнения требований ПУЭ, ПТЭЭП и прочих регламентирующих актов. В противном случае можно столкнуться с претензиями от Ростехнадзора.

Квалифицированные специалисты согласятся проводить ремонтные работы и заниматься техническим обслуживанием аварийных участков лишь в том случае, если будет предоставлена достаточная информация о параметрах линии. Таковая как раз содержится на кабельных бирках.

Что важно знать о маркировке кабелей?

Кабель – это устройство для передачи электричества либо его сигнала из точки «А» в точку «В». Они делятся на три типа:

• зональный;
• резистивный;
• саморегулирующий (самый дорогой).

Чем кабель отличается от провода?

1. Кабель представляет один или несколько проводов в защитной оболочке, дополнительно покрытые изоляцией, может быть бронированным.
2. Провод не используют в земле, под водой и прочих условиях, поскольку они лишены вторичной изоляции и дополнительной брони.
3. Монтаж провода допускается только внутри электрораспределительных устройств;
4. срок службы кабеля – до 30 лет, провода – не более 15 лет.

Расшифровка маркировки кабеля

Маркировка кабелей — это буквы, которые наносят на оплетку для удобства. Они обозначают материал оболочки, изоляция, жилы, защита. Обозначения кабелей с высоким напряжением включают в себя особенности конструкции.

Расшифровка маркировки кабеля по буквам (расположение в маркировке):

• 1 – материал жилы (если буква отсутствует, это означает, что жила из меди);
• 2 – область применения конструкции;
• 3 – отображает степень гибкости;
• 4 – изоляционный материал;
• 5 – бронированный корпус или материал внешней оболочки продукции;
• 6 – защитный покров, назначение слоя и самой конструкции.

Последовательность размещения букв на маркировке кабеля на примере:

1. медная жила буквой не обозначается;
2. если жила алюминиевая, будет выбита буква А в начале маркировки;
3. после нее буква материала изоляции: полиэтиленовая (П), поливинилхлоридная (В), резиновая (Р);
4. тип защитной оболочки (после материала): алюминиевая (А), свинцовая (С), полиэтиленовый шланг (П), поливинилхлорид (В), резиновая (Р);
5. последние буквы — это тип покрова.

Разберем последний пункт. Маркировка кабеля СГ в конце говорит о том, что кабель с медной жилой, бумажной изоляцией, свинцовой оболочкой, без защиты.

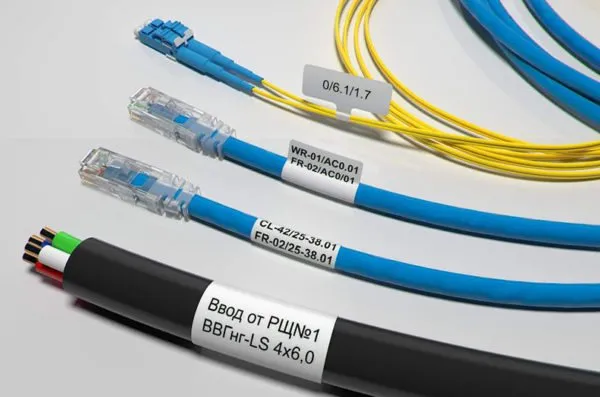

Информация на бирке

Текст, нанесённый на маркер, дублируется в кабельном журнале. Обычный набор информации представляет следующее:

• проектный код каждой линии;
• марка проводника;
• сечение кабеля или провода (мм2);
• величина напряжения (вольт);
• начало и окончание трассы;
• длина кабеля или провода.

Заполняют надписями двухсторонний маркер следующим образом:

1. Аверс: проектный код, напряжение в кабеле, местоположение начала и конца проводника;
2. Реверс: марка провода, количество и площадь сечения проводников, длина линии.

Дополнительная информация. Соединительные муфты маркируются бирками, несущими информацию о порядковом номере соединения и дате установки муфты.

Правильная идентификация проводников

Как я уже писал выше, берем последний официально внедренный в Армении, Беларуси, Киргизии, Молдове, России и Таджикистане ГОСТ 33542–2015, далее находим там таблицу A.1, которая однозначно регламентирует цвета, буквенно-цифровые и графические обозначения, применяемые для идентификации проводников и выводов электрооборудования. И пользуемся!

Таблица A.1. Начало. ГОСТ 33542–2015 Окончание таблицы A1 ГОСТ 33542–2015

О МЭК 60445:2017

Этот стандарт вышел в августе 2021 года и пришел на замену МЭК 60445:2010, на базе которого, как мы знаем, был создан ГОСТ 33542-2015. В этом стандарте есть крайне важные изменения по сравнению с МЭК 60445:2010:

• положительный полюсный проводник предписано обозначать красным цветом;
• отрицательный полюсный проводник – белым цветом;
• функциональный заземляющий проводник – розовым цветом;
• поправкой 1, в частности, в таблице A.1 исправлены два буквенных обозначения цветов. Для коричневого цвета обозначение «BR» заменено корректным обозначением «BN», для серого цвета обозначение «GR» заменено обозначением «GY».

Согласно ГОСТ 33542 положительный полюсный проводник обозначают коричневым цветом, отрицательный полюсный проводник – серым цветом.

Поэтому это лучше уже учитывать сейчас. А стандарт ГОСТ 33542-2015 будет со временем переработан и приведен в соответствие с МЭК 60445:2017.

Электрические цепи переменного тока

К примеру, определим какого цвета должна быть изоляция проводников в электропроводках индивидуальных жилых домов и квартир.

Мы знаем, что в трёхфазных электроустановках зданий, имеющих типы заземления системы TN-C-S и TT используется 5 проводников: L1, L2, L3, N, PE. А если электроустановка однофазная, то используется 3 типа проводников: L, N, PE. Указанные проводники следует маркировать строго определёнными цветами.

В трёхфазных электроустановках зданий большинство электрических цепей однофазные. Цвет изоляции фазного проводника однофазной электрической цепи должен совпадать с цветом изоляции фазного проводника трёхфазной электрической цепи, к которому он присоединён.

Для фазного проводника однофазной электрической цепи однофазной электроустановки здания предпочтительным цветом установлен коричневый цвет. Поэтому изоляция фазных проводников в однофазных электрических цепях однофазных электроустановок зданий должна быть коричневой.

Согласно требованиям ГОСТ 33542-2015 нейтральный проводник следует идентифицировать синим цветом. Поэтому изоляция нейтральных проводников во всех электрических цепях однофазных и трёхфазных электроустановок зданий должна быть синего цвета.

Согласно требованиям ГОСТ 33542-2015 защитный проводник следует идентифицировать комбинацией жёлтого и зелёного цветов. Поэтому изоляция защитных проводников во всех электрических цепях однофазных и трёхфазных электроустановок зданий должна быть жёлто-зелёного цвета.

Тогда согласно ГОСТ 33542-2015 получаем такие таблички-шпаргалки: для трехфазных и однофазных электроустановок зданий (электрические цепи переменного тока):

Здесь следует заметить, что фазировка не подразумевается данными цветами (коричневый, черный и серый). Это означает, что вы можете, например, проводник L1 маркировать не только именно коричневым цветом изоляции, но и серым или черным.

Электрические цепи постоянного тока

Как итог: покупать следует тот кабель или провод, который имеет надлежащую цветовую идентификацию жил, чтобы соответствовать требованиям современного ГОСТ 33542-2015.

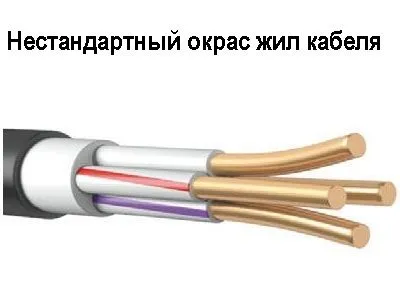

Не нормированные варианта обозначения проводов

Но к сожалению маркировка проводов фаза ноль, заземление далеко не всегда выполняется согласно норм ПУЭ. Часто можно встретить и другие обозначения. Особенно часто это касается старых схем, электрооборудования, а также некоторых новых устройств не сертифицированных производителей.

И дабы они не ввели вас в заблуждение давайте рассмотрим наиболее распространенные варианты.

• Достаточно часто на старых еще советских схемах можно встретить символы «Ф» или «Ф1», «Ф2» и «Ф3». Расшифровка данного обозначения достаточно проста – это обозначает фаза. Причем символ без буквенного обозначения применяется для однофазной сети, а с буквенных для трехфазной.
• На новых схемах можно встретить обозначение «L» или соответственно «L1», «L2» и «L3». Так зарубежные производители часто обозначают фазу. Что касается цифровых обозначений, то здесь действует то же правило – без цифры для однофазной сети, с цифрами для трехфазной.

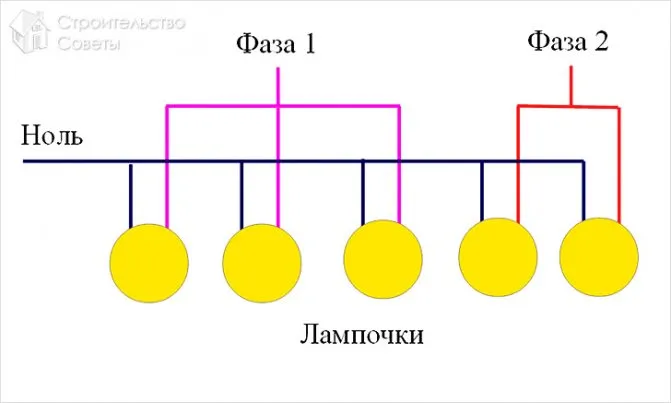

Обратите внимание! Для однофазной сети обозначение «Ф» или «L» обозначают не принципиальность четкого соблюдения фаз. То есть вы можете подключить любую фазу. То же касается и трехфазной сети с цифровым обозначением. Если же имеется обозначение «Фа», «Фв», «Фс» или ««Lа», «Lв», «Lс», то соблюдение чередования фаз обязательно.

• Маркировка проводов в щитах может содержать символ «0». Это обозначение нулевого провода достаточно часто используют по сей день как в схемах, так и в обозначении выводов на оборудовании.

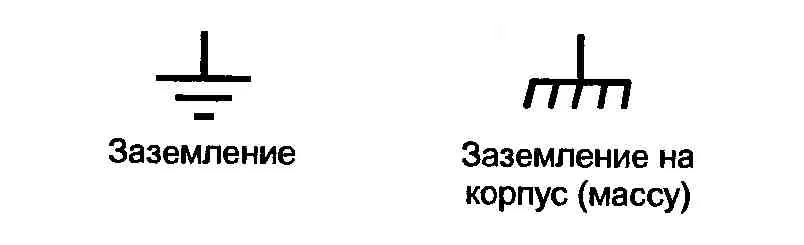

• Для обозначения защитного провода часто используется символ заземления, о котором мы уже говорили выше. Обычно его применяют для обозначения места подключения защитного провода выполненных по системе отличной от TN-C-S.
• Маркировка проводов щитка постоянного тока может содержать символы «L+» и «L―». Данный символы обозначают соответственно положительный и отрицательный проводник и не должны вводить вас в заблуждение.

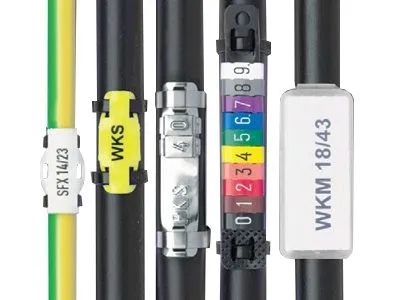

Буквенно-цифровые маркеры

Большинство из кабелей имеет на своей поверхности буквы и цифры. Каждая отвечает за определенную функцию или назначение. Символы необходимы, так как существует специальный регламент для производителей, подтвержденный нормативными документами.

Стоит отметить, что в современных условиях все создается не по стандартам, а по техническим условиям. То, что будет написано, может сильно меняться, в зависимости от сферы.

Обозначение маркировки силовых кабелей электропроводов и их расшифровка

Эти модели отличаются характеристиками – в их составе есть жилы с сечением, которое способно питать оборудование. Но помните, что к такой технике относятся бытовые потребители и одновременно серьезные устройства на предприятиях с огромной мощностью.

Чтобы правильно расшифровать буквы на поверхности, мы приводим небольшой список:

• Если начинается с маркера А, то основная часть алюминиевая. Отсутствие «А» говорит о медном элементе.
• Б – стоит после А или первой, если А нет. Говорит о наличии изоляции вокруг токоведущей детали.
• В – сообщает об изоляционном слое из ПВХ, может стоять после предыдущих символов или 1 в списке.
• Р – означает, что вокруг жилы есть резина. Подвид НР – не будет поддерживать горение.
• П – отвечает за полиэтиленовую оболочку, в случае кабельных изделий это термопластичная разновидность. Пс пишут, если он самозатухающий, Пв – если вулканизированный.
• Если скомбинированы АС или АА, то второй символ означает алюминиевую обмотку, а С – свинцовую.
• К – стальная бронированная оцинковка под шланговой частью, но так обозначают только в случае, если не с него начинается аббревиатура. Если это первый символ, то он говорит о том, что перед нами контрольный кабель.
• Б отличает бронированный участок из стальной пластины. Если к нему есть дополнение Бн, то это броня с негорючим покрытием, если б – нет подушки.
• Г – если буква большая, то означает, что эту марку можно монтировать даже в горных выработках.
• г – маленькая показывает, что есть герметизация. Обычно выполняется герметизационный слой отталкивающими воду ленточками. 2г это алюмополимерная основа.
• Шв, Шп и Шпс сигнализирует о покрытии, что оно выполняется из ПВХ, полиэтиленового или негорючего шланга.
• О – сигнализирует, что каждый будет иметь собственную оболочку.
• нг – символизирует, что материал не горит и не горит в любом случае.
• Э – если стоит в самом начале, то это модель, которая выдержит размещение в шахте и с особенно агрессивными условиями.

Для контрольных моделей

Умеет передавать управляющий сигнал к любому устройству, к которому он присоединен. Его используют, когда важно получить точные данные.

Расшифровка обозначения сечения кабелей и разнообразных проводов этой категории:

• К – принадлежность к контролирующей группе. Может стоять как на 1, так и на 2 месте, указывая материал жилы.
• А – отмечает наличие алюминия. Если нет символа, значит, вариант перед вами – медножильный.
• В – обозначает поливинилхлорид в качестве изоляции около токоведущей части.
• в – внешняя сторона выполнена из той же материи.
• П – дает понять, что изоляционный элемент формировался из полиэтилена.
• Ф – слой фторопласта.
• Р – сообщает о наличии резины в качестве изолятора. НР – резиновая оболочка, которая не поддержит горение.
• Г – подтверждает, что выбранная модель голая.
• Э – если не в начале строки, то это экран в составе.

Стоит отметить, что кодировкой КГ отмечают обычно не шнур для контроля устройств, а кабель гибкий.

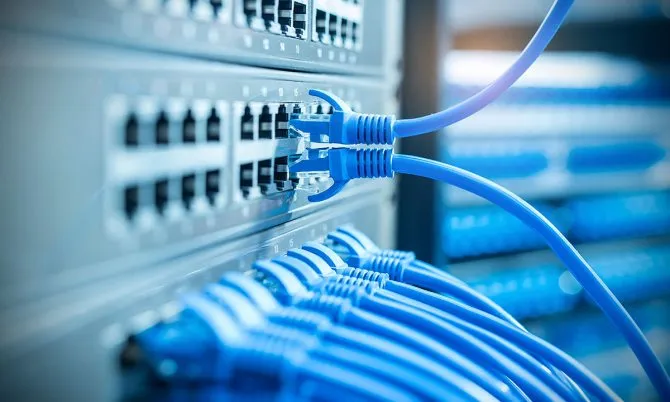

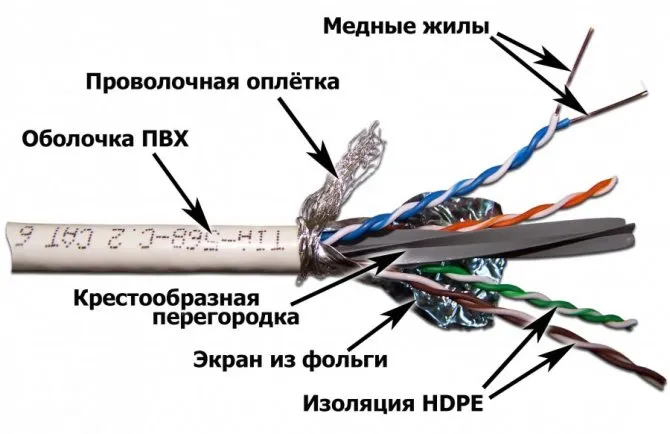

Для связи

Для этих линий придумали специальные марки, которые имеют свою маркировку кабельной продукции электропроводов. В стандартных случаях это примеры для небольшого тока, у которых небольшое сечение и большое количество пар.

На них регистрируют описания:

• Т – телефонный;
• П – полиэтиленовая изоляция;
• п – поясной изоляционный материал из ПВХ или полиэтилентерефталата;
• П – если они идут подряд, то это дополнительная защитная оболочка;
• Э – экран, это один из обязательных для связистов элементов;
• З – говорит о том, что есть гидрофобный наполнитель, который задержит проникающую влагу;
• С – используется только на железной дороге.

Как расшифровать цифровое обозначение

Обычно используются 3 цифры, которые берут на себя параметры:

1. сколько жил – есть 1 или много, каждая отмечается;
2. сечение – при наличии проводников с разным показателем проставляют их отдельно;
3. показывает номинальное напряжение, но есть не всегда.

Как маркируются провода и различные шнуры

Принцип, по которому на них будут проставлять маркеры, отличается от того, который применяется для кабелей. Все требования указаны в ГОСТ 7399-97.

В этой сфере АС будет значить, что это жила из алюминия имеет стальной сердечник. Об изоляции тут речь не идет.

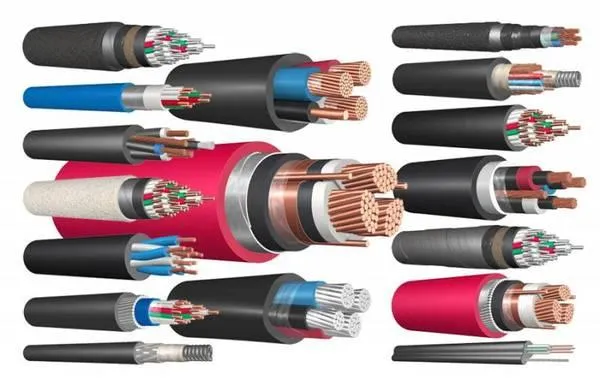

Виды кабельной продукции

Надо четко представлять, в чем заключаются отличия провода от шнура и шнура от кабеля. Маркировка проводов и кабелей выполняется по одному ГОСТу.

Провод – это изделие из одной или нескольких, скрученных между собой жил. Выпускается продукция с нанесенной изоляцией и без нее.

Кабель в изоляции

Широко применяются в производстве электродвигателей, генераторов и других видов промышленной продукции.

Основная сфера применения гибкого шнура – подключение к сети различных электрических приборов бытового и промышленного назначения.

Расшифровка маркировки позволяет точно определить сферу применения изделия. Номенклатура выпускаемых кабелей подразделяется на следующие группы:

• силовые;
• контрольные;
• радиочастотные;
• управления;
• связи.

На каждый тип изделия разработан ГОСТ, который регламентирует технические характеристики и условия эксплуатации каждого изделия.

Кабель типа ВВГ не используется в сетях связи. Точно так же — запрещено применение коаксиального стандарта в системах электроснабжения.

Согласно строительным нормам и правилам, на каждом проводе, проложенном в лотке, должны иметься бирки, которые располагаются через 50 метров.

Силовые

К этому виду изделий относятся провода ВВГ и СИП. Они применяются в силовых, осветительных и бытовых схемах.

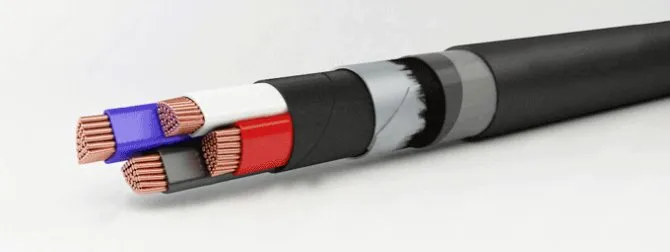

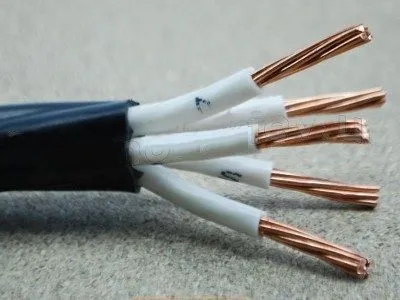

Разновидности силовых кабелей

ГОСТ предписывает, что в бытовых помещениях проводка должна выполняться кабелем из медных жил.

Для особых условий, в шахтах и подземных галереях прокладываются изделия бронированного типа.

Контрольные

Эти изделия применяются в системах дистанционного управления, для питания электрических устройств.

Число токопроводящих жил, согласно ГОСТу, варьируется от 4 до 37.

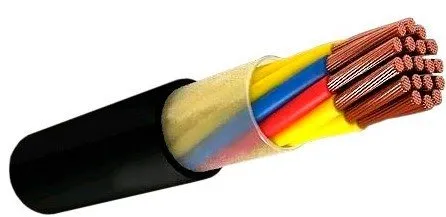

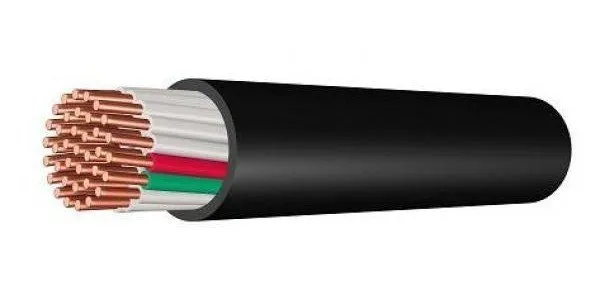

Пример контрольного кабеля

Бирки с предписанной информацией крепятся на обоих концах кабеля.

Радиочастотные

Кабели выпускаются для передачи высокочастотного сигнала, от одного электронного устройства к другому.

Изделие коаксиального типа.

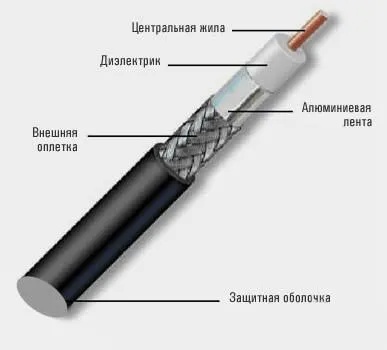

Устройство радиочастотного кабеля

Внутренний провод из меди.

Поверх изоляции, нанесены второй проводник и оболочка для защиты из пластика.

Управления

Изделия применяются в структурах дистанционного управления различными механизмами.

Пример кабеля управления

В отличие от коаксиального типа, имеют количество токоведущих жил от 3 до 108.

Связи

Для передачи сигналов информации и связи между абонентами применяется особый вид кабеля.

Количество медных жил определяется предназначением кабеля.

Высокочастотный кабель связи

Изделие делятся на два типа – низкочастотные и высокочастотные.

Какой должна быть маркировка кабеля бирками согласно ПУЭ

Изготовление бирок регламентируется ТУ 36-1440-82. При этом, форма (вид) бирки зависит от характеристик электролинии. Какие же бирки вешать на электромонтажные кабеля? Так, квадратными бирками следует отметить линии с напряжением до 1000 В. Силовые линии с большей нагрузкой необходимо маркировать круглыми бирками, а контрольные кабеля – треугольными.

Маркировка на электромонтажных бирках, согласно ПУЭ, должна быть нанесена с двух сторон.

Так, на лицевой стороне бирки указываются проектные обозначения, величина напряжения в линии, направленность линии (откуда и куда она идет). На тыльной стороне маркировки пишется информация о марке и длине провода или кабеля, количестве жил и сечении проводника. На соединительных муфтах указывается номер элемента и подробная дата его монтажа.

На сегодня существуют такие способы нанесения маркировки на бирках:

• С помощью штамповки, выжигания или кернения. Такие надписи используют для маркировки электромонтажных проводов, прокладываемых под землей или в помещениях с агрессивными парами, газами, жидкостями, высокой вероятностью образования отложений или плесени.
• С помощью краски, стойкой к истиранию для кабелей, проложенных в неагрессивных условиях.
• С помощью МКБ для маркировки алюминиевых, пластмассовых и свинцовых бирок.

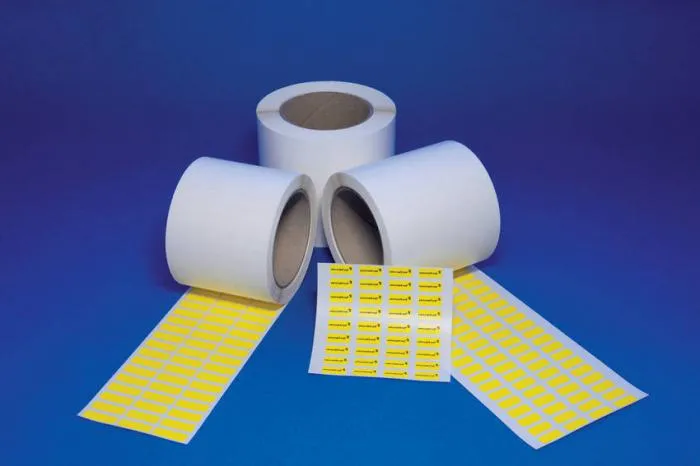

Также, при монтаже электрический щитов, для печати бирок и этикеток используется специальный принтер. Такое устройство достаточно компактное, имеет интуитивно понятное управление. Для печати, обычно, используется самоламинирующийся винил. Так, готовый образец получается устойчивым к влаге, химическому воздействию.

Виды устройства электрокоммуникаций

Правилами устройства электроустановок (ПУЭ) в разделе «Электропроводка» описаны методы укладки кабелей и проводов.

В разделе ПУЭ 2.1 «Электропроводки» оговорены правила устройства электропроводки силовых кабелей, цепей освещения и вторичных линий постоянного и переменного тока в помещениях и по фасаду зданий и сооружений. Это установочные провода в ПВХ оболочке всех сечений, небронированные силовые линии с прорезиновым или пластиковым покрытием в оболочке из металла, резины или пластмассы. Электрическая проводка бывает двух типов:

Открытая

Электрические линии прокладывают на поверхности вертикальных и горизонтальных ограждений, опорам и другим строительным конструкциям зданий и сооружений. Провода крепят непосредственно к опорной поверхности, подвешивают на тросах, роликах и изоляторах. Коммуникации прячут в трубах, лотках, коробах, в металлизированной оболочке, плинтусах, галтелях и пр.

Скрытая

Укладка проводников осуществляется внутри ограждающих конструкций помещений: внутри стен, потолков, перекрытий, помещают в трубы, короба или каналы, закрытые штукатуркой.

Важно! Маркировку кабельных и проводных линий производят на открытых участках трасс. Обозначать скрытую проводку нужно при соблюдении особых условий.

В соответствии с нагрузкой на разные участки электролиний, подбирают сечение проводников, что предотвратит плавление проводов, иначе это может вызвать короткое замыкание и воспламенение электропроводки.

Определение предназначения проводов в щитке и электропроводке

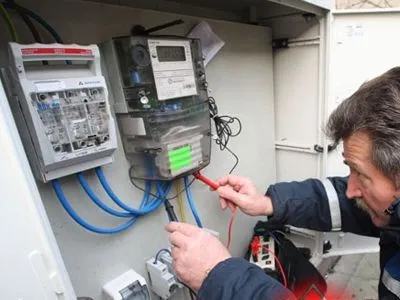

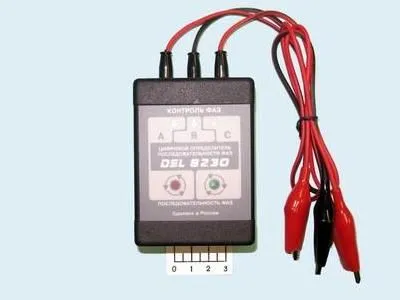

Определить фазу в однофазном щитке можно при помощи тестера, мультиметра, индикатора, пробника в виде лампочки. Определить принадлежность каждой фазы (А, В, С, или L1, L2, L3) можно выполнив фазировку при помощи фазометра.

Гарантированное определение нуля (в системах с глухозаземленной нейтралью) обеспечивается отсутствием на проводе напряжения и наличием почти нулевого сопротивления между данным проводником и шиной заземления.

Защитный проводник PE (заземление), при отсутствии цветовой идентификации в розетке или распределительной коробке можно определить, отключив предварительно ноль в щитке, подключая между фазой и испытуемым проводом лампочку.

Самодельный измерительный прибор электрика — «контролька»

Если в щитке установлено УЗО, то оно сразу же выключится. Если УЗО не установлено, то лампочка на 220 В должна светиться. Если свечение тусклое, то заземление некачественное, соответственно – ненадёжное.

Культура электромонтажа

Важно не только знать расшифровку цветовой идентификации, но и последовательно соблюдать данную маркировку при разветвлениях линий и их проходе через различные устройства – автоматические выключатели, УЗО, контакторы и т д.

Выполнение каждой силовой линии по всей ее протяженности одним уникальным цветом указывает на высокую культуру электромонтажа. Собранный таким образом электрощит будет не только эстетично выглядеть, но и позволит с одного взгляда определить прохождение силовых цепей.

Высокая культура электромонтажа

К сожалению, не всегда есть возможность приобрести кабельную продукцию с необходимым цветовым окрасом токонесущих жил. Например, в пятипроводном кабеле фазные проводники могут быть обозначены красным, желтым и зеленым.

Более того, может быть в наличии кабель с одноцветными жилами. В таком случае обязательно нужно выполнить прозвонку кабеля, с последующей маркировкой окончаний.

Если ввод в щит выполняется кабелем с нестандартной раскраской, то на окончания проводников нужно надеть маркировку соответствующих цветов, и продолжать силовые линии согласно выбранной идентификации.

Возможные ошибки при расшифровке цветовой маркировки

Нестандартность окраса проводов, незаметность или поблеклость цветных окончаний на одноцветных жилах кабеля может привести неверной расшифровке цветовой идентификации. Поэтому, нужно выбирать кабель с четко различимыми цветами, и лучше, чтобы окраска была произведена по всей длине жил кабеля.

Иногда производители кабельной продукции окрашивают изоляцию токонесущих жил только с торцов кабеля. Если кабель разрезается на более короткие отрезки, то необходима прозвонка отдельных жил.

Изредка несколько жил в кабеле могут быть с изоляцией одинакового цвета. Очень редко, но случается заводской брак, и окончания проводников промаркированы неверно.

Чтобы гарантированно избежать неприятностей, нужно обязательно выработать привычку проверять применяемый при монтаже кабель – помимо ошибок с раскраской там может быть обрыв жилы или короткое замыкание.

Для чего нужна маркировка электросетей

Этикетка, закреплённая на нужном проводнике, должна содержать полезную информацию для обслуживающего персонала конкретной энергетической линии. При ремонтных работах, возникновении аварийных ситуаций и контрольных обследованиях возникает необходимость конкретизировать отдельный кабель или провод: к чему он подключён, сколько жил в кабеле, площадь их сечения, длина линии, исходящая, конечная точка и параметры тока.

Маркируют не только силовые трассы. При великом множестве компьютерной техники важно знать, какой кабель подключён к операционному блоку, принтеру, ксероксу, клавиатуре, динамикам и прочему. Также маркируют проводную телефонную сеть.

Видео

На стадии проектирования любого объекта, в рабочих чертежах обязательно приводится маркировка кабеля и расшифровка этой маркировки.

В дополнение к этому, предусмотрены бирки, которые крепятся на каждое изделие.

Промышленное производство, энергетика, связь и другие отрасли не могут функционировать без использования кабелей и проводов.

В течение последних десятилетий номенклатура изделий увеличилась. На рынке появились СИП и другие типы проводов.

Для того чтобы заинтересованные лица могли ориентироваться в этом многообразии, разработана специальная таблица.

В таблице приведены характеристики каждого изделия, которые должны соответствовать ГОСТу.

Кабель является сложным техническим изделием. Заводская маркировка наносится на его внешнюю поверхность и представляет собой определенный шифр.

В соответствии с действующим законодательством, этот шифр имеет определенную структуру.

Каждый специалист может легко определить технические характеристики кабеля, которые включают в себя:

• материал жил;
• площадь сечения;
• рабочее напряжение;
• назначение кабеля;
• материал изоляции;
• особенности изделия.

В этом контексте, следует заметить, что при выполнении электромонтажных работ, применяется кабельная продукция, шнуры и провода.

При монтаже ЛЭП и других коммуникаций, с использованием провода СИП, на нем крепятся бирки с нанесенной информацией.

Контрольный кабель

Маркировка кабеля контрольного:

• «А» – жила алюминиевая или медная, если нет алюминиевой жилы.
• «В» – (вторая) изоляция ПВХ.
• «В» – (третья) оболочка ПВХ.
• «П» – полиэтиленовая изоляция.
• «Пс» – самозатухающая полиэтиленовая изоляция.
• «Г» – защитный покров отсутствует.
• «Р» ­– резиновая изоляция.
• «К» – (вторая или первая буква) контрольный кабель.
• «КГ» – гибкий кабель.
• «Ф» – фторопластовая изоляция.
• «Э» – если в начале, то это электрический кабель, маркировка которого говорит, что он подходит для штатных условий, а если в конце или в середине, то – экранированный кабель, который используется для защиты от электромагнитного излучения.

Бирки, используемые для надписей

Бирки для маркировки кабеля применяют для маркировки контрольных и силовых проводов. Изготавливают их из полипропилена.

В случае если имеются скрытые проводки кабеля в стенах или трубах, бирки маркировочные закрепляются на выходе и входе кабеля, в колодцах и камерах блочной канализации и у соединительной коробки. В случае прокладки кабеля маркировочные бирки устанавливают у каждой коробки или соединительной муфты, а также в конце. Для того чтобы установить кабель в сырых помещениях, бирки делают из пластика.

Бирки бывают:

— маркировочная кабельная У-134;

— маркировочная кабельная У-153;

— маркировочная кабельная У-135;

— маркировочная кабельная У-136.

Использование букв в сочетании с числами

Также есть буквенно-числовая маркировка кабеля. Расшифровка:

• АВВГнг 3×4 – кабель трехжильный, алюминиевый. С сечением 4 квадрата. Оболочка и изоляция состоит из поливинилхлорида, защитного покрова нет, горения не поддерживает.
• ПВГ 3×2.5 – кабель трехжильный, медный. С сечением 2,5 квадрата. Есть полиэтиленовая изоляция. Защитная оболочка состоит из поливинилхлорида, защитного покрова нет.
• АСБ 7×2.5 – кабель семижильный, алюминиевый. С сечением – 2,5 квадрата. Оболочка состоит из свинца, имеется броня.

То есть такая маркировка показывает сечение жил и их количество.

Обозначение кабельных изделий:

Кабели подразделяют по следующим признакам:

1. по материалу токопроводящих жил:

• медные токопроводящие жилы (без обозначения
  );
• алюминиевые токопроводящие жилы (А
  );
• по виду материала изоляции токопроводящих жил:

• изоляция из поливинилхлоридного пластиката, в том числе пониженной пожарной опасности (В
  );
• изоляция из сшитого полиэтилена (Пв
  );
• изоляция из полимерных композиций, не содержащих галогенов (П
  );

• по наличию и типу брони:

• небронированные (Г
  ),
• бронированные: броня из стальных оцинкованных лент (Б
  ), броня из алюминиевых лент или алюминиевого сплава (
  Ба
  ), броня из круглых стальных оцинкованных проволок (
  К
  ), броня из алюминиевых проволок или алюминиевого сплава (
  Ка
  );

• по виду материала наружной оболочки или защитного шланга:

• из поливинилхлоридного пластиката, в том числе пониженной горючести или пониженной пожарной опасности: наружная оболочка (В
  ), защитный шланг (
  Шв
  );
• из полиэтилена: защитный шланг (Шп
  );
• из полимерных композиций, не содержащих галогенов: наружная оболочка (П
  );

• по наличию металлического экрана:

• без экрана (без обозначения
  );
• с экраном (Э
  );

• по исполнению в части показателей пожарной безопасности:

• не распространяющие горение при одиночной прокладке (без обозначения
  );
• не распространяющие горение при групповой прокладке нг: по категории А — нг(А)
  , по категории В —
  нг(В)
  ;
• не распространяющие горение при групповой прокладке, с пониженным дымо- и газовыделением нг(А)-LS
  ;
• не распространяющие горение при групповой прокладке и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении нг(А)-HF
  ;
• огнестойкие, не распространяющие горение при групповой прокладке, с пониженным дымо- и газовыделением нг(А)-FRLS
  ;
• огнестойкие, не распространяющие горение при групповой прокладке и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении нг(А)-FRHF
  ;

• по форме поперечного сечения кабеля:

• круглые (без обозначения
  );
• плоские (П
  );

• по конструктивному исполнению токопроводящих жил:

• однопроволочные (о
  );
• многопроволочные (м
  );
• круглые (к
  );
• секторные или сегментные (c
  ).

Примеры условных обозначений:

• кабель c тремя токопроводящими алюминиевыми многопроволочными жилами круглой формы номинальным сечением 50 мм2, с нулевой многопроволочной жилой круглой формы номинальным сечением 25 мм2,с изоляцией и наружной оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, не распространяющий горение по категории А на номинальное напряжение 1 кВ — кабель АВВГнг(А)-LS 3×50мк+1×25мк(N) — 1
  ;
• кабель с пятью медными многопроволочными жилами секторной формы номинальным сечением 240 мм2, с изоляцией из сшитого полиэтилена, бронированный стальными оцинкованными лентами, с защитным шлангом из полиэтилена на номинальное напряжение 1 кВ — кабель ПвБШп 5×240мс (N, РЕ) — 1*
• кабель c четырьмя медными однопроволочными круглыми жилами, с изоляцией и наружной оболочкой из полимерных композиций, не содержащих галогенов, экранированный, не распространяющий горение по категории А, номинальным сечением 6 мм2, на номинальное напряжение 0,66 кВ — кабель ППГЭнг(А)-НF 4×6ок (РЕ) — 0,66
  .

Необходимо обратить внимание, что при заказе кабеля, например АВВГ 4×25 возможны следующие варианты исполнения:

• АВВГ 4×25ок(N)
  — кабель четырехжильный с однопроволочными круглыми жилами. Расцветка изолированных жил — натуральный, коричневый, черный, синий.
• АВВГ 4×25ок(PE)
  — кабель четырехжильный с однопроволочными круглыми жилами. Расцветка изолированных жил — натуральный, коричневый, черный, желто-зеленый
• АВВГ 4×25мк(N)
  — кабель четырехжильный с многопроволочными круглыми жилами. Расцветка изолированных жил — натуральный, коричневый, черный, синий.
• АВВГ 4×25мк(PE)
  — кабель четырехжильный с многопроволочными круглыми жилами. Расцветка изолированных жил — натуральный, коричневый, черный, желто-зеленый.

Таблица новых обозначений марок кабеля

ГОСТ 31996-2012	ГОСТ 16442-80
Обозначение марки кабеля с	Обозначение марки кабеля
алюминиевой жилой	медной жилой	алюминиевой жилой	медной жилой
ТУ 3500-020-59680632–2010	ГОСТ 16442-80
АВВГ	ВВГ	АВВГ, АВВГз	ВВГ, ВВГз
АВБШв	ВБШв	АВБбШв	ВБбШв
АВВГнг(А)	ВВГнг(А)	—	—
АВВГнг(А)-ХЛ	ВВГнг(А)-ХЛ	—	—
АВВГ-ХЛ	ВВГ-ХЛ	—	—
АВВГнг(А)-LS	ВВГнг(А)-LS	—	—
АВВГЭ	ВВГЭ	—	—
АВВГЭнг(А)	ВВГЭнг(А)	—	—
АВВГЭнг(А)-ХЛ	ВВГЭнг(А)-ХЛ	—	—
АВВГЭ-ХЛ	ВВГЭ-ХЛ	—	—
АВВГЭнг(А)-LS	ВВГЭнг(А)-LS	—	—
АВБШвнг(А)	ВБШвнг(А)	—	—
АВБШвнг(А)-ХЛ	ВБШвнг(А)-ХЛ	—	—
АВБШв-ХЛ	ВБШв-ХЛ	—	—
АВБШвнг(А)-LS	ВБШвнг(А)-LS	—	—
АПвВГ	ПвВГ	АПвВГ	ПвВГ
АПвБШв	ПвБШв	АПвБбШв	ПвБбШв
АПвБШп	ПвБШп	АПвБбШп	ПвБбШп
АПвВГнг(А)	ПвВГнг(А)	—	—
АПвВГнг(А)-ХЛ	ПвВГнг(А)-ХЛ	—	—
АПвВГ-ХЛ	ПвВГ-ХЛ	—	—
АПвВГнг(А)-LS	ПвВГнг(А)-LS	—	—
АПвВГЭ	ПвВГЭ	—	—
АПвВГЭнг(А)	ПвВГЭнг(А)	—	—
АПвВГЭнг(А)-ХЛ	ПвВГЭнг(А)-ХЛ	—	—
АПвВГЭ-ХЛ	ПвВГЭ-ХЛ	—	—
АПвВГЭнг(А)-LS	ПвВГЭнг(А)-LS	—	—
АПвБШвнг(А)	ПвБШвнг(А)	—	—
АПвБШвнг(А)-ХЛ	ПвБШвнг(А)-ХЛ	—	—
АПвБШв-ХЛ	ПвБШв-ХЛ	—	—
АПвБШвнг(А)-LS	ПвБШвнг(А)-LS	—	—

Чем наносить маркировку

Самый надёжный способ – это штамповка. Однако это связано с применением специального оборудования, но не всегда можно им воспользоваться.

Многое зависит от материала, из которого изготовлена бирка. Есть готовые маркеры с условными обозначениями, которые поставляются лентами. Лента имеет надрезы, благодаря которым легко отделить нужный значок с нижней клеевой поверхностью.

Надписи в основном выполняют несмываемой краской или тушью. В условиях повышенной влажности, агрессивной среды применяют фрезерование, кернение, выжигание или штамповку металла и пластика.

В сухих проветриваемых помещениях допускается нанесение надписей традиционными средствами: карандашом или фломастером.

Почему нельзя использовать кабель ПВС для проводки?

Кабель ПВС — это кабель, в котором используется медный проводник с ПВХ-изоляцией и ПВХ-оболочкой. Он может использоваться для различных электрических приборов, таких как лампы, удлинители, стиральные машины, утюги и т.д.

Однако кабель ПВС не рекомендуется использовать для проводки в стене или в качестве кабеля для подключения электрических розеток и выключателей. Это связано с тем, что кабель ПВС не имеет достаточной жесткости и механической прочности, чтобы выдерживать нагрузки, которые могут возникать при проводке в стенах или при установке внутри электрощитов.

Вместо кабеля ПВС для проводки в стенах рекомендуется использовать специальный провод для электромонтажа, например, провод ВВГнг-LS (маркировка ВВГнг-LS означает, что это кабель с медным жилами, в изоляции из ПВХ и с негорючей оболочкой). Он имеет более жесткую конструкцию и высокую механическую прочность, что позволяет использовать его в качестве кабеля для электрических розеток и выключателей, а также для проводки внутри стен.

Важно учитывать, что для электромонтажных работ лучше обращаться к специалистам, которые могут правильно подобрать и установить кабель в соответствии со всеми необходимыми требованиями и нормами безопасности.

Видео. Какой кабель нужен для розеток? Как узнать сечение кабеля по диаметру? Кабель по ГОСТу и по ТУ
