Мощность кабеля в зависимости от его сечения: анализ по току, назначению и таблицам нагрузок

1. Различие между кабелем и проводом
2. Расчет сечения кабеля
3. Какой кабель выбрать: медный или алюминиевый?
4. Какой кабель оптимальный: гибкий или жесткий?
5. Как самостоятельно определить качество кабеля?
6. Какую именно изоляцию и оболочку должен иметь кабель
7. Самые известные марки кабеля
8. Интернет кабель
9. Компьютерный кабель
10. Телевизионный кабель

Различие между кабелем и проводом

Данный вопрос, следует отметить, является сложным. Как показывает история, начиная с периода СССР и до настоящего времени в соответствии со СН, работы с кабелем оцениваются как более затратные, чем с использованием провода. Несмотря на это, явное разграничение в данном аспекте как в прошлом, так и в настоящее время отсутствует.

Расчет сечения кабеля

Есть справочные таблички, указавающие, какое сечение алюминиевой/ медной жилы нужно для назначенной нагрузки. Однако большинство электриков применяют легкую формулу (рассмотрим нагрузку в 8кВт.): сечение медного кабеля в 1 мм2 может пропустить сквозь себя 10А или 2,2кВт (мощность = 10А х 220В).

Следовательно, нагрузка в 8 кВт в А будет равна 36 А (нагрузка=8кВт/220В), а для подобного объема тока будет хватать кабеля, у которого сечение равно 4мм2.

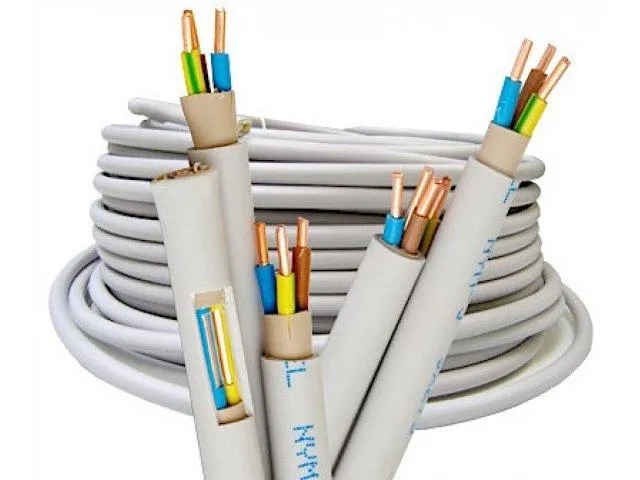

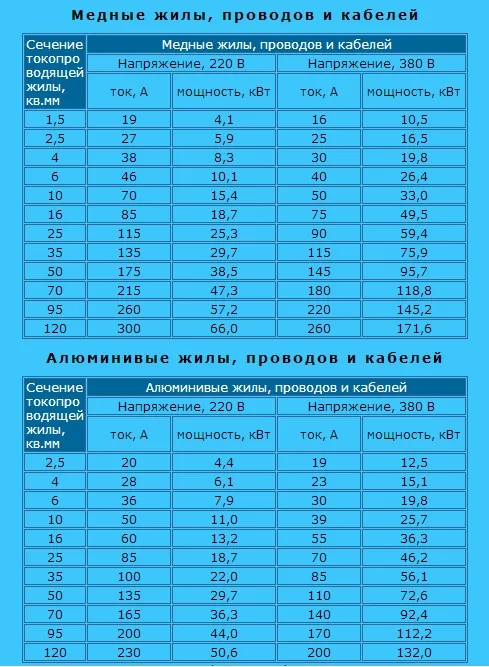

Этот расчет более — менее подходит для кабелей из сечением не больше 6 мм2. Для больших сечений нужны таблицы «Допустимых токовых нагрузк».

При равной нагрузке сечение алюминиевого кабеля должно составлять почти на 30% больше, чем у медного. Сечение кабеля — это площадь жилы в срезе, которая проводит ток.

Сечение круглой проводящей ток жилы кабеля получают согласно формуле площади круга S = π × r2, где число π=3,14, а r — радиус.

Когда в жиле пару проволок, тогда сечение жилы будет равняться сумме сечений всех проволок. Радиус проволочки замеряется штангенциркулем, а весьма тонких проволок — микрометром. Каков запас по сечению необходим? Запас, бесспорно, не будет лишним. Однако надо знать предел.

Например, предел обычных бытовых розеток-выключателей — 16А (3,2кВт=16А х 220В) и подключение розетки с помощью кабеля в 4 мм2, с пропускной способностью 8кВт — это нецелесообразный расход финансов.

А также, кабель сечением 4 мм2 вместится совсем не в каждой розетке.

Рациональные сечения в бытовых электросетях по меди: 1,5-2,5 мм2 на розетки и 0,75-1,5 мм2 на освещение.

Какой кабель выбрать: медный или алюминиевый?

Многие » эксперты» с абсолютной уверенностью скажут — медь. Почему? Для потребителя медь по сопоставлению с алюминием выгодна в том, что медь рано или поздно не так живо разрушается, а это весьма значимо при замене светильников, и др. Надо ли за это уплачивать в три раза больше — вывод за потребителем.

Объединять медный и алюминиевый кабеля надо лишь с помощью клеммника так, чтобы алюминий не соприкоснулся с медью.

Потому-что через некоторые физические явления в точке прикосновения алюминия и меди через какое-то время сопротивление тока повышается. В следствие, точка соединения чрезвычайно интенсивно нагревается, кабель ломается, появляется короткое замыкание, а в крайнем случае — пожар.Между прочим, соединение всяких неоднородных материалов с различным сопротивлением повергает к похожему результату.

Вследствие этого, дотачивать проводку первым повстречавшимся проводом путем скрутки не нужно.

Смотря на область использования кабеля, токопроводящая жила производится из разнообразных материалов: сначала медь и алюминий, потом — нихром, сталь, и др. Когда вы не заверены в однородности материала объединяемых кабелей — используйте клеммник.

Какой кабель оптимальный: гибкий или жесткий?

Жесткий кабель, обычно, это кабель одножильный, а гибкий — с многожильный. Чем большее число проволок в жиле и насколько тоньше будет каждая проволочка — тем эластичнее кабель.

За гибкостью кабель разделяют на 7 классов: моножила — это 1-й класс, а 7-й класс – наиболее гибкий.

С повышением класса гибкости кабеля повышается его цена. Жесткий кабель служит для вделки в стены и укладывания в землю, а гибкий — для подсоединения маневренных устройств или электрических приборов. С точки зрения эксплуатации, какой выбирать кабель — жесткий или гибкий, не важно. С точки зрения установки — всякий электрик имеет свои пожелания. Между прочим: кончики гибкого кабеля, которые вделываются в розетки (выключатели), непременно должны пропаиваться или обжиматься с помощью специальных оконцевателей. Для жесткого кабеля подобная процедура не нужна. Для подсоединения осветительного оснащения лучше приобретать гибкий кабель, потому что осветительные приборы нередко заменяются, а жесткий кабель поломается скорее при подключении нового электрического оборудования.

Как самостоятельно определить качество кабеля?

Много производителей не все время соблюдают стандарты при изготовке кабеля. Главным их » ухищрением » является занижение сечения токопроводящей жилы. И порой существенно. Безусловно, обследовать сечение на месте приобретения сложно. В магазине можно измерить всякую проволочку штангенциркулем и микрометром.

Попадается кабель и с заниженной толщиной оболочки или с оболочкой из материала низкого качества, а это снижает срок эксплуатации кабеля.

Для обследования неплохо иметь при себе в качестве эталона кусок «правильного» кабеля. В магазинах можно наткнуться на китайский кабель из алюминия, укрытого медью (реализуется как медный с маркировкой на кириллице).

Подобный кабель обследовать легко: срез токопроводящей жилы на кабеле отблескивает белой окраской – это алюминий.

Есть производители, которые для снижения себестоимости применяют медь или алюминий низкого качества. У подобных кабелей срок эксплуатации и токопроводимость жилы намного ниже, нежели за ГОСТом. Испытать качество металла проводящей ток жилы возможно так:

• попробуйте пару раз изогнуть и распрямить кабель. На заводах подобное испытание совершается на особом гибочном механизме под определенным радиусом изгиба. Конечно у Вас число изгибов будет меньшим, предусмотренных в ГОСТе. Однако, во всяком случае, алюминий должен выдержать самое меньшее 7-8 изгибов, а медь — 30-40. После этого возможна деформация изоляции и обрыв жилы. Эксперимент лучше проводить на конце кабеля, чтобы потом его просто отрезать.
• кабель из высококачественной меди/алюминия должен сгибаться и не пружиниться;
• медная/алюминиевая жила на зачищенном кабеле должна обладать ярким (бликующим) цветом. Когда жила — разнородна по цвету и есть беспросветные пятнышки — это свидетельствует и больших примесях в металле и о его низком качестве..

И тем не менее любитель самостоятельно не сможет на 100% установить качество кабеля. В этом случае рекомендация одна — полагаться на торговую марку и преобретать его в крупных проверенных магазинах.

Какую именно изоляцию и оболочку должен иметь кабель

Лучше всего, когда изоляция и оболочка у кабеля будут иметь двойную изоляцию. Кабель с одинарной изоляцией обладает сроком эксплуатации до 15 лет, а в двойной — обычно в 2 раза дольше. Обычно «изоляция» и «оболочка» это 2 разных материала. Изоляция — пласт диэлектрического материала, идущий сразу за токопроводящей жилой, а оболочка — все слои сверху изоляции. Оболочка предназначается для предохранения кабеля от разных механических влияний. Кабель может иметь пару слоев оболочки из разных видов материала. Отдельные виды оболочки, которые могут пригодиться:

1. термостойкие кабели предназначены для протягивания в помещениях с высокой температурой (сауне). Обычно используется материал фторопласт, а поверху — стеклоткань. Особые обозначения для подобных кабелей отсутствуют, т.е. при надобности нужно обратиться за помощью в справочники или каталоги, где значение «температуры эксплуатации» указано точно;
2. не поддерживающие горение с маркированием «нг» — обозначает способность самозатухать при исчезновении пламени, однако не переносить высокие температуры
3. когда в марке кабеля есть « FR» (огнестойкий) и далее E30, E90 или E120 — то этот кабель может » функционировать» в открытом огне на протяжении 30, 90 или 120 минут;
4. кабеля с полиэтиленовой оболочкой можно протягивать как в почве, так и отрытым способом (к примеру, по стенам домов);
5. кабеля с изоляцией и оболочкой из ПВХ (поливинилхлорид) служат для протягивания внутри зданий (под штукатуркой) или в кабельных каналах.

Самые известные марки кабеля

1. провод ППВ (медь), АППВ (алюминий) в одинарной изоляции — для протягивания внутри стен;
2. кабель ПВС (медь), ВВП (медь) в двойной изоляции — для протягивания внутри зданий;
3. кабеля термостойкие РКГМ (медь) — до 180°С, БПВЛ (луженая медь)- до 250°С;
4. кабель ВВГ (медь), АВВГ (алюминий) — для протягивания по стенам домов и в земле;
5. кабель ВПП (медь) водопогружной — для протягивания в воде;
6. кабель ТПП (медь) телефонный парный — для протягивания в земле;
7. провод ТРП (медь) телефонный распределительный для абонентской связи (включение ТА)
8. кабель «витая пара» UTP, FTP — для организации компьютерных сетей, включение домофонов и др.;
9. провод сигнальный «Alarm» для подсоединения домофонов, охранно-пожарной сигнализации и др.;
10. кабель коаксиальный RG-6 для подсоединения телевизоров, антенн, камер видеонаблюдения.

Интернет кабель

Понятие «интернет-кабель» обобщающее многие виды кабельных изделий. Для трансляции информации используются разнообразные информационные кабеля. Если имеется в виду подключение к Интернету, то нужно уточнить у оператора — какой именно кабель надо протягивать по стенам. При этом надо выяснить и марку кабеля и производителя, чтобы точно определить совместимые кабельные изделия.

К примеру, для Интернета используют обычный телевизионный кабель ТМ Finmark, кабель «витая пара» или имеющийся абонентский кабель (так называемая «лапша»), к которому подсоединен телефон.

На выделенных интернет -линиях могут прокладывать оптический кабель.

Компьютерный кабель

Термин также обобщающий.

Как правило, для связи ПК между собой и с сервером используют кабель «витая пара», однако могут употребляться и прочие информационные кабеля.

Технология свивать две жилы в пару употребляется в телефонии еще с прошлого столетия. За счет правильно рассчитанного шага витья и качества материала была достигнута максимальная скорость передачи информации, нежели у стандартного парного телефонного кабеля. Имеется довольно много видов кабеля «витая пара» в зависимости от числа жил, диаметра каждой жилы, мест прокладки и т.д. Смотря на то, какая скорость передачи данных, кабель «витая пара» делят на группы:

• 3-я категория (стандартный телефонный кабель),
• 5-я категория (офисные сети),
• 6-я категория (кабель нового поколения для смены 5-й категории).

«Витая пара», приобретшая в наше время наибольшую популярность — это кабель категории 5 из 8 попарно скрученных жил, диаметр жилы составляет минимум 0,45мм и максимум 0,51мм.

Телевизионный кабель

Это бытовое наименование коаксиального кабеля с сопротивлением 75 Ом.

А также «спутниковый кабель» является коаксиальным кабелем. Всякий коаксиальный кабель на 75 Ом можно применять для подсоединения спутниковой и всякой иной антенны, и для подключения к кабельному телевидению. Имеет значение только одно — хороший ли это кабель или не очень.

Важными характеристиками коаксиального кабеля являются затухание сигнала и помехоустойчивость.

Все прочие характеристики кабеля устремлены на усовершенствование собственно данных 2 показателей и обладают второстепенным значением. В частности, наш кабель марки РК делают лишь из медной проволоки (порой даже посеребренной), однако затухание кабеля РК будет почти в четыре раза хуже, нежели у всякого нынешнего кабеля марки RG, произведенного из недорогих материалов: стали и алюминия. Это достигается за счет специальной технологии производства кабеля.

Как определить сечение секторной жилы кабеля?

Для определения сечения секторной жилы кабеля нужно выполнить несколько шагов:

1. Измерьте внешний диаметр кабеля. Это можно сделать с помощью линейки или микрометра.

2. Определите количество жил в кабеле. Секторная жила имеет форму кругового сечения, который разбивается на несколько секторов, таким образом, количество жил можно найти, подсчитав число секторов.

3. Найдите площадь сечения круга. Для этого воспользуйтесь формулой: S = π x (d/2)^2, где d — внешний диаметр кабеля.

4. Разделите площадь сечения круга на количество жил кабеля. Полученное значение будет площадью сечения каждой жилы.

5. Определите сечение каждой жилы, используя найденную площадь и формулу для площади круга: S = π x (d/2)^2.

6. Для получения окончательного значения сечения секторной жилы кабеля умножьте сечение каждой жилы на количество жил.

Например, если в секторной жиле кабеля имеется 7 жил и внешний диаметр кабеля равен 10 мм, то можно определить сечение жилы следующим образом:

1. Внешний диаметр кабеля = 10 мм
2. Количество жил = 7
3. S = π x (10/2)^2 = 78.5 мм^2
4. Площадь сечения каждой жилы = 78.5 / 7 = 11.21 мм^2
5. Сечение каждой жилы = π x (√11.21 / 2)^2 = 1.25 мм^2
6. Сечение секторной жилы кабеля = 1.25 мм^2 x 7 = 8.75 мм^2.

Таким образом, сечение секторной жилы кабеля составляет 8,75 мм^2.
