Формула расчета сечения кабеля по току, мощности и длине — Сам электрик

В настоящее время доступен обширный ассортимент кабельной продукции с разными поперечными сечениями жил, начиная с 0,35 мм² и больше. Если выбрано неподходящее сечение проводника (менее требуемого), жилы начнут перегреваться и расплавят изоляцию, что впоследствии может вызвать самовозгорание электропроводки и короткое замыкание.

Если неправильно выбрать сечение кабеля для бытовой проводки, то результат может иметь два итога:

1. Чересчур толстая жила «ударит» по Вашему бюджету, т.к. ее погонный метр будет стоить дороже.
2. При неподходящем диаметре проводника (меньшем, чем необходимо), жилы начнут нагреваться и плавить изоляцию, что вскоре приведет к самовозгоранию электропроводки и короткому замыканию.

Как Вы понимаете, и тот и другой итог неутешительный, поэтому перед монтажом электропроводки в доме и квартире необходимо правильно рассчитать сечение кабеля в зависимости от мощности потребителя, силы тока и длины линии. Сейчас мы подробно рассмотрим каждую из методик.

• Расчет по мощности электроприборов
• Расчет по токовой нагрузке
• Расчет по длине
• Видео примеры расчетов

Расчет по мощности электроприборов

Для каждого кабеля есть определенная величина тока (мощности), которую он способен выдержать при работе электроприборов. Если ток (мощность), потребляемый всеми приборами, будет превышать допустимую величину для токопроводящей жилы, то в скором времени аварии не избежать.

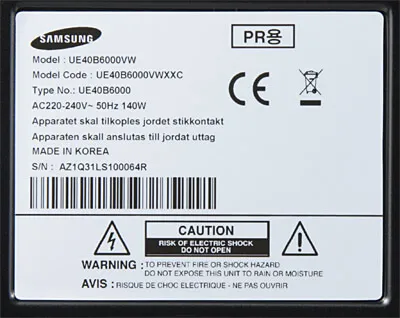

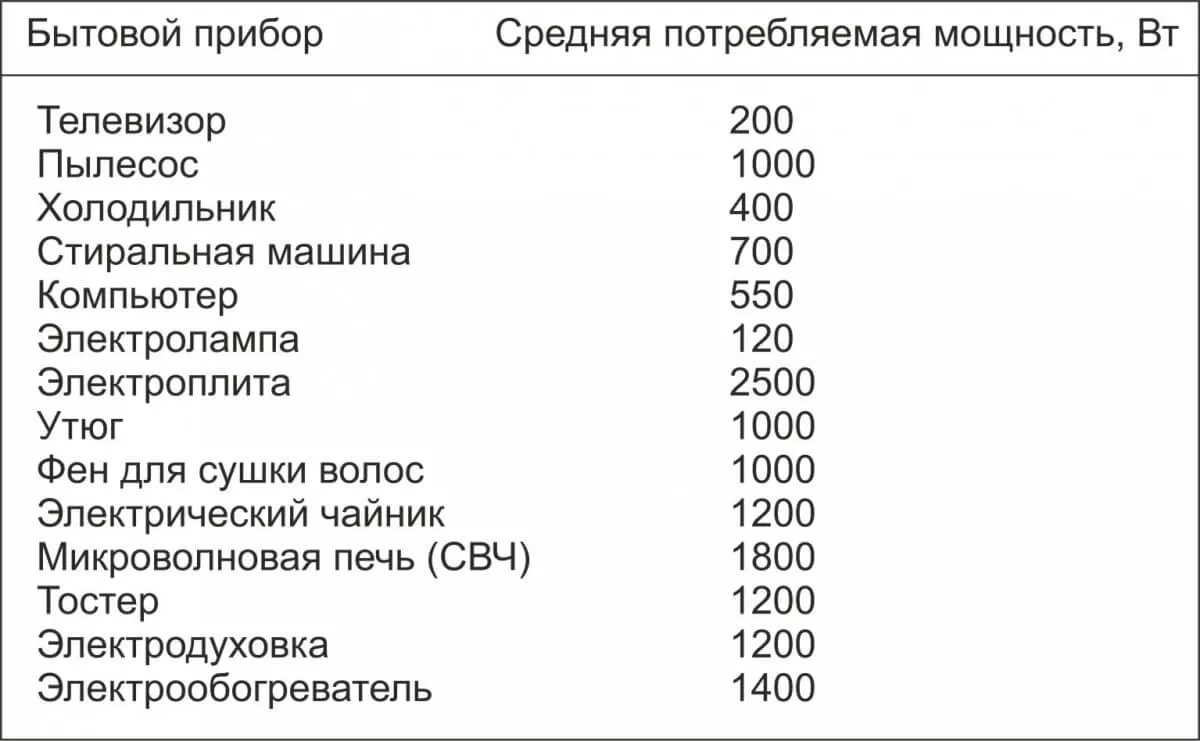

Чтобы самостоятельно рассчитать мощность электроприборов в доме, необходимо на лист бумаги выписать характеристики каждого прибора отдельно (плиты, телевизора, светильников, пылесоса и т.д.). После этого все значения суммируются, и готовое число используется для выбора кабеля с жилами с оптимальной площадью поперечного сечения.

Формула расчета имеет вид:

Pобщ = (P1+P2+P3+…+Pn)*0.8,

Где: P1..Pn–мощность каждого прибора, кВт

Обращаем Ваше внимание на то, что получившееся число необходимо умножить на поправочный коэффициент – 0,8. Этот коэффициент обозначает, что из всех электроприборов одновременно работать будет только 80%. Такой расчет более логичный, потому что, к примеру, пылесосом либо феном Вы точно не будете пользоваться в течение длительного времени без перерыва.

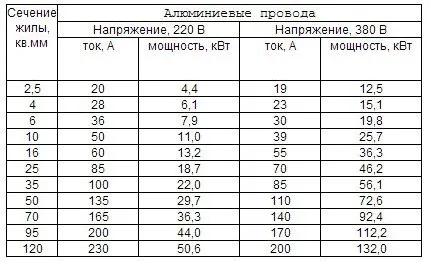

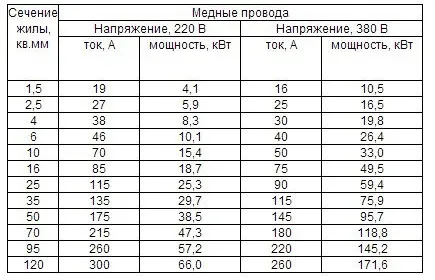

Таблицы выбора сечения кабеля по мощности потребителя:

Это приведенные и упрощенные таблицы, более точные значения вы можете найти в ПУЭ п.1.3.10-1.3.11.

Как вы видите, для каждого определенного вида кабеля табличные значения имеют свои данные. Все что Вам нужно, это найти ближайшее значение мощности и посмотреть соответствующее сечение жил.

Чтобы Вы наглядно поняли, как правильно рассчитать кабель по мощности, приведем простой пример:

Мы подсчитали, что суммарная мощность всех электроприборов в квартире составляет 13 кВт. Данное значение необходимо умножить на коэффициент 0,8, что в результате даст 10,4 кВт действительной нагрузки. Далее в таблице ищем подходящее значение в колонке. Нас устраивает цифра «10,1» при однофазной сети (напряжение 220В) и «10,5», если сеть трехфазная.

Это значит, что нужно выбрать такое сечение жил кабеля, который будет питать все расчётные приборы – в квартире, комнате или каком-либо другом помещении. То есть такой расчёт нужно проводить для каждой розеточной группы, запитанной от одного кабеля, или для каждого прибора, если он запитан напрямую от щитка. В примере выше, мы привели расчет площади поперечного сечения жил вводного кабеля на весь дом или квартиру.

Итого, выбор сечения останавливаем на 6-миллиметровом проводнике при однофазной сети либо 1,5-миллиметровом при трехфазной сети. Как вы видите, все довольно просто и даже электрик-новичок справится с таким заданием самостоятельно!

Расчет по токовой нагрузке

Расчет сечения кабеля по току более точный, поэтому лучше всего пользоваться им. Суть аналогична, но только в данном случае необходимо определить токовую нагрузку на электропроводку. Для начала по формулам считаем силу тока по каждому из приборов.

Если в доме однофазная сеть, для расчета необходимо воспользоваться следующей формулой:Для трехфазной сети формула будет иметь вид:Где, P – мощность электроприбора, кВт

cos Фи- коэффициент мощности

Более подробно о формулах, связанных с вычислением мощности, можно прочитать в статье: https://samelectrik.ru/kak-najti-moshhnost-toka.html.

Далее все токи суммируются и по табличным значениям необходимо выбрать сечение кабеля по току.

Обращаем Ваше внимание на то, что от условий прокладки проводника будут зависеть значения табличных величин. При монтаже открытой электропроводки допустимые токовые нагрузки и мощность будут значительно большими, чем при прокладке проводки в трубе.

Повторимся, любой расчет сечения проводится для конкретного прибора или их группы.

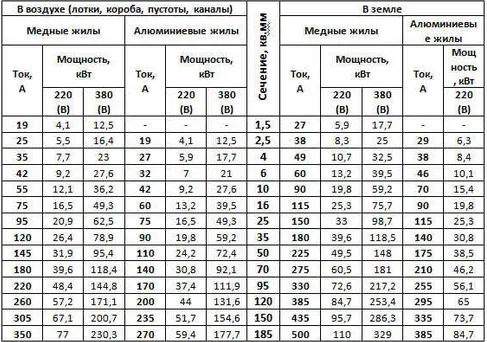

Таблица выбора сечения кабеля по току и мощности:

Расчет по длине

Ну и последний способ, позволяющий рассчитать сечение кабеля – по длине. Суть следующих вычислений заключается в том, что каждый проводник имеет свое сопротивление, которое с увеличением протяженности линии способствует потерям напряжения (чем больше расстояние, тем больше и потери). В том случае, если величина потерь превысит отметку в 5%, необходимо выбрать проводник с жилами покрупнее.

Для вычислений используется следующая методика:

• Нужно рассчитать суммарную мощность электроприборов и силу тока (выше мы предоставили соответствующие формулы).
• Выполняется расчет сопротивления электропроводки. Формула имеет следующий вид: удельное сопротивление проводника (p) * длину (в метрах). Получившееся значение необходимо разделить на выбранное поперечное сечение кабеля.

R=(p*L)/S, где p — табличная величина

Обращаем Ваше внимание на то, что длина прохождения тока должна умножаться в два раза, т.к. ток изначально идет по одной жиле, а потом возвращается назад по другой.

• Рассчитываются потери напряжения: сила тока умножается на рассчитанное сопротивление.

Uпотерь=Iнагрузки*Rпровода

ПОТЕРИ=(Uпотерь/Uном)*100%

• Определяется величина потерь: потери напряжения делятся на напряжение в сети и умножаются на 100%.
• Итоговое число анализируется. Если значение меньше 5%, оставляем выбранное сечение жилы. В противном случае подбираем более «толстый» проводник.

Допустим мы рассчитали, что сопротивление жил у нас 0,5 Ома, а ток 16 Ампер, тогда:

Uпотерь=16*0,5=8 Вольт

ПОТЕРИ=(8/220)*100%=0,03636*100%=3,6%

Что вполне допустимо для большинства случаев, согласно ГОСТ 29322-14 «Стандартные напряжения». Подробнее в статье: https://samelectrik.ru/kakoe-otklonenie-napryazheniya-v-seti-schitaetsya-predelnym.html.

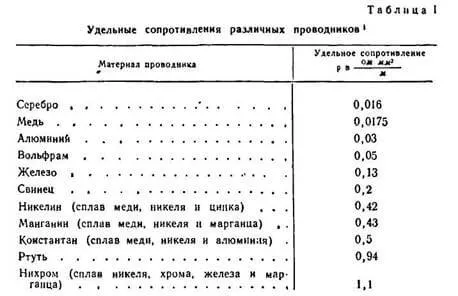

Таблица удельных сопротивлений:

Если Вы протягиваете линию на довольно протяженное расстояние, обязательно производите расчет с учетом потерь по длине, иначе будет высокая вероятность неправильного выбора сечения кабеля.

Видео примеры расчетов

Наглядные видео примеры всегда позволяют лучше усвоить информацию, поэтому предоставляем их к Вашему вниманию:

Видео инструкция: как самому рассчитать сечение жил

Видео инструкция: как правильно выбрать диаметр кабеля?

Как определить сечение секторной жилы кабеля?

Для определения сечения секторной жилы кабеля нужно выполнить несколько шагов:

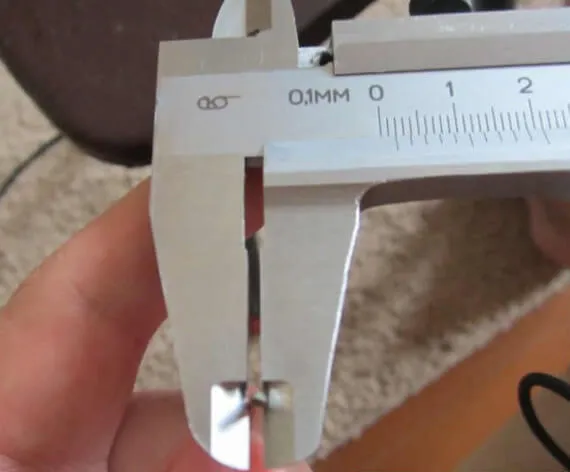

1. Измерьте внешний диаметр кабеля. Это можно сделать с помощью линейки или микрометра.

2. Определите количество жил в кабеле. Секторная жила имеет форму кругового сечения, который разбивается на несколько секторов, таким образом, количество жил можно найти, подсчитав число секторов.

3. Найдите площадь сечения круга. Для этого воспользуйтесь формулой: S = π x (d/2)^2, где d — внешний диаметр кабеля.

4. Разделите площадь сечения круга на количество жил кабеля. Полученное значение будет площадью сечения каждой жилы.

5. Определите сечение каждой жилы, используя найденную площадь и формулу для площади круга: S = π x (d/2)^2.

6. Для получения окончательного значения сечения секторной жилы кабеля умножьте сечение каждой жилы на количество жил.

Например, если в секторной жиле кабеля имеется 7 жил и внешний диаметр кабеля равен 10 мм, то можно определить сечение жилы следующим образом:

1. Внешний диаметр кабеля = 10 мм
2. Количество жил = 7
3. S = π x (10/2)^2 = 78.5 мм^2
4. Площадь сечения каждой жилы = 78.5 / 7 = 11.21 мм^2
5. Сечение каждой жилы = π x (√11.21 / 2)^2 = 1.25 мм^2
6. Сечение секторной жилы кабеля = 1.25 мм^2 x 7 = 8.75 мм^2.

Таким образом, сечение секторной жилы кабеля составляет 8,75 мм^2.
