Довольно часто перед покупкой кабельной продукции возникает потребность в проведении собственного измерения её сечения, чтобы избежать возможного мошенничества со стороны производителей, которые ради экономии и установления конкурентной цены могут незначительно уменьшать этот параметр.

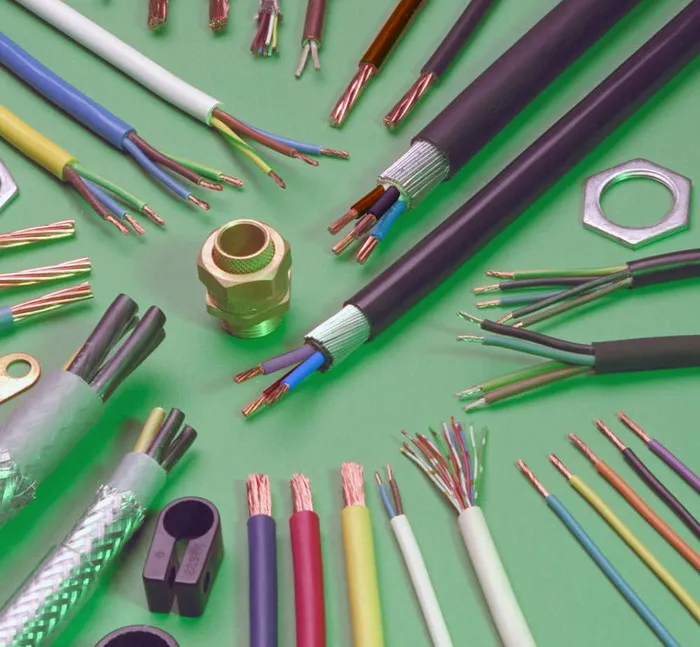

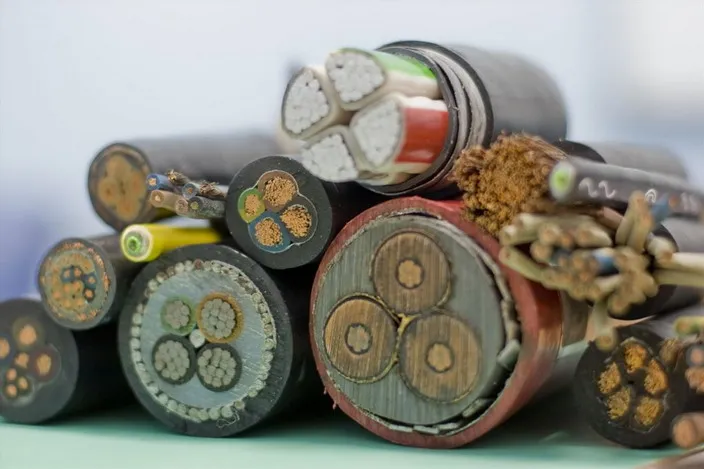

Разнообразие кабельной продукции и проводов
Также знать, как производится определение сечения кабеля, необходимо, например, при добавлении новой энергопотребляющей точки в помещениях со старой электропроводкой, на которой отсутствует какая-либо техническая информация. Соответственно, вопрос о том, как узнать сечение проводников, остается актуальным всегда.
Общая информация о кабеле и проводе
При работе с проводниками необходимо понимать их обозначение. Существуют провода и кабеля, которые отличаются друг от друга внутренним устройством и техническими характеристиками. Однако многие люди часто путают эти понятия.
Проводом является проводник, имеющий в своей конструкции одну проволоку или группу проволок, сплетенных между собой, и тонкий общий изоляционный слой. Кабелем же называется жила или группа жил, имеющих как собственную изоляцию, так и общий изоляционный слой (оболочку).
Каждому из типов проводников будут соответствовать свои методы определения сечений, которые почти схожи.
Материалы проводников
Количество энергии, какую передает проводник, зависит от ряда факторов, главный из которых – это материал токопроводящих жил. Материалом жилок проводов и кабелей могут выступать следующие цветные металлы:
- Алюминий. Дешевые и легкие проводники, что является их преимуществом. Им присуще такие отрицательные качества, как низкая электропроводность, склонность к механическим повреждением, высокое переходное электросопротивление окисленных поверхностей;
- Медь. Наиболее популярные проводники, имеющие, по сравнению с другими вариантами, высокую стоимость. Однако им присуще малое электрическое и переходное на контактах сопротивление, достаточно высокая эластичность и прочность, легкость в спайке и сварке;
- Алюмомедь. Кабельные изделия с жилами из алюминия, которые покрыты медью. Им свойственна чуть меньшая электропроводность, чем у медных аналогов. Также им присуще легкость, среднее сопротивление при относительной дешевизне.
Различные вида кабелей по материалу изготовления жил
Важно! Некоторые способы определения сечения кабелей и проводов будут зависеть именно от материала их жильной составляющей, который напрямую влияет на пропускную мощность и силу тока (метод определения сечения жил по мощности и току).
Измерение сечения проводников по диаметру
Существует несколько способов, как определить сечение кабеля или провода. Разница при определении площади сечения проводов и кабелей будет заключаться в том, что в кабельной продукции требуется производить замеры каждой жилы в отдельности и суммировать показатели.
Для информации. Измеряя рассматриваемый параметр контрольно-измерительными приборами, необходимо изначально произвести замеры диаметров токопроводящих элементов, желательно сняв изоляционный слой.
Приборы и процесс измерения
Приборами для замеров могут выступать штангенциркуль или микрометр. Используют обычно механические приспособления, но могут применяться и электронные аналоги с цифровым экраном.

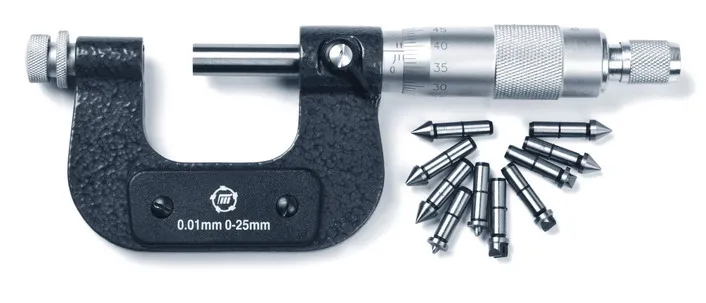

Внешний вид механического микрометра
В основном, замеряют диаметр проводов и кабелей посредством штангенциркуля, так как он найдется в почти каждом домашнем хозяйстве. Им также можно замерять диаметр проводов в работающей сети, например, розетке или щитовом устройстве.

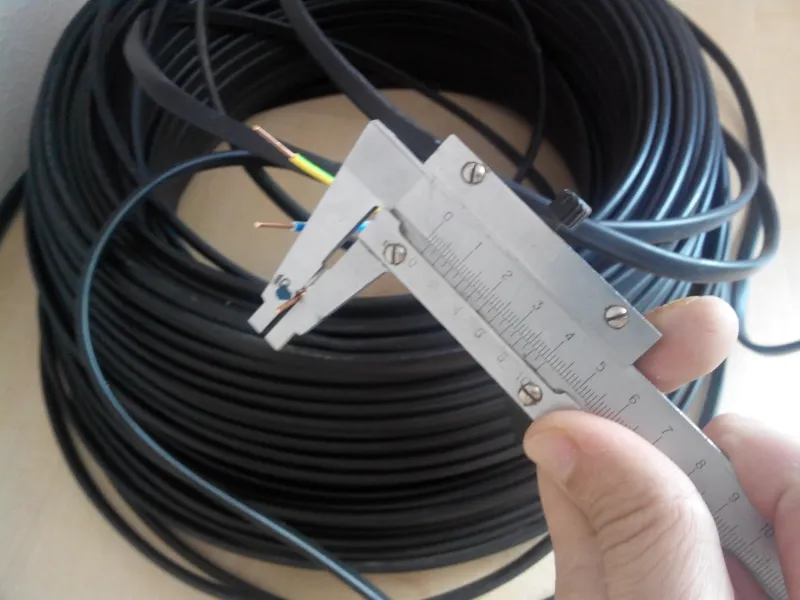

Замер диаметра механическим штангенциркулем
Определение сечения провода по диаметру совершается по следующей формуле:
S = (3,14/4)*D2, где D – диаметр провода.
Если кабель в своем составе имеет больше одной жилы, то необходимо произвести замеры диаметра и расчет сечения по вышеприведенной формуле для каждой из них, после объединить полученный результат, воспользовавшись формулой:
Sобщ= S1 + S2 +…+Sn, где:
- Sобщ – общая площадь поперечного сечения;
- S1, S2, …, Sn – поперечные сечения каждой жилы.
На заметку. Для точности полученного результата рекомендуется производить измерения не менее трех раз, поворачивая проводник в разные стороны. Результатом будет являться средний показатель.

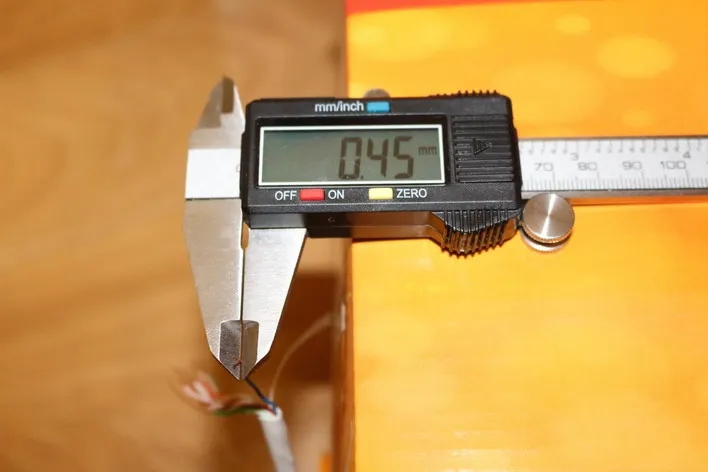

Определение диаметра жилки цифровым штангенциркулем
При отсутствии штангенциркуля или микрометра диаметр проводника можно определить посредством обычной линейки. Для этого необходимо выполнить следующие манипуляции:
- Очистить изоляционный слой жилы;

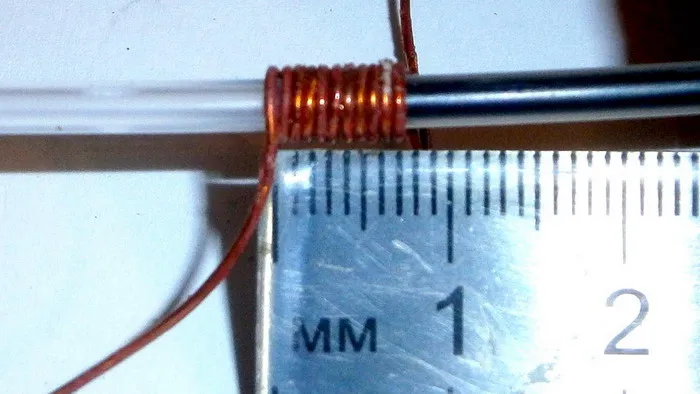

- Накрутить плотно друг другу витки вокруг карандаша (их должно быть не менее 15-17 шт.);
- Произвести замер длины намотки;
- Разделить полученную величину на количество витков.
Важно! Если витки не будут уложены на карандаш равномерно с зазорами, то точность полученных результатов измерения сечения кабеля по диаметру будет под сомнением. Для повышения точности замеров рекомендуется производить замеры с разных сторон. Толстые жилы навить на простой карандаш будет сложно, поэтому лучше прибегнуть к штангенциркулю.
После измерения диаметра площадь сечения провода рассчитывается по вышеописанной формуле или определяется по специальной таблице, где каждому диаметру соответствует величина площади сечения.
Измерение диметра проводникового изделия посредством линейки
Диаметр провода, имеющего в своем составе сверхтонкие жилы, лучше замерять микрометром, так как штангенциркуль может с легкостью проломить ее.
Определить сечение кабеля по диаметру проще всего посредством таблицы, которая приведена ниже.
Таблица соответствия диаметра провода сечению провода
| Диаметр проводникового элемента, мм | Площадь сечения проводникового элемента, мм2 |
|---|---|
| 0,8 | 0,5 |
| 0,9 | 0,63 |
| 1 | 0,75 |
| 1,1 | 0,95 |
| 1,2 | 1,13 |
| 1,3 | 1,33 |
| 1,4 | 1,53 |
| 1,5 | 1,77 |
| 1,6 | 2 |
| 1,8 | 2,54 |
| 2 | 3,14 |
| 2,2 | 3,8 |
| 2,3 | 4,15 |
| 2,5 | 4,91 |
| 2,6 | 5,31 |
| 2,8 | 6,15 |
| 3 | 7,06 |
| 3,2 | 7,99 |
| 3,4 | 9,02 |
| 3,6 | 10,11 |
| 4 | 12,48 |
| 4,5 | 15,79 |
Сечение сегментного кабеля
Кабельная продукция с сечением до 10 мм2 практически всегда производится круглой формы. Таких проводников вполне достаточно для обеспечения бытовых нужд домов и квартир. Однако при большем сечении кабеля жилы ввода от внешней электрической сети могут выполняться в сегментном (секторном) виде, и определить сечение провода по диаметру уже будет довольно сложно.

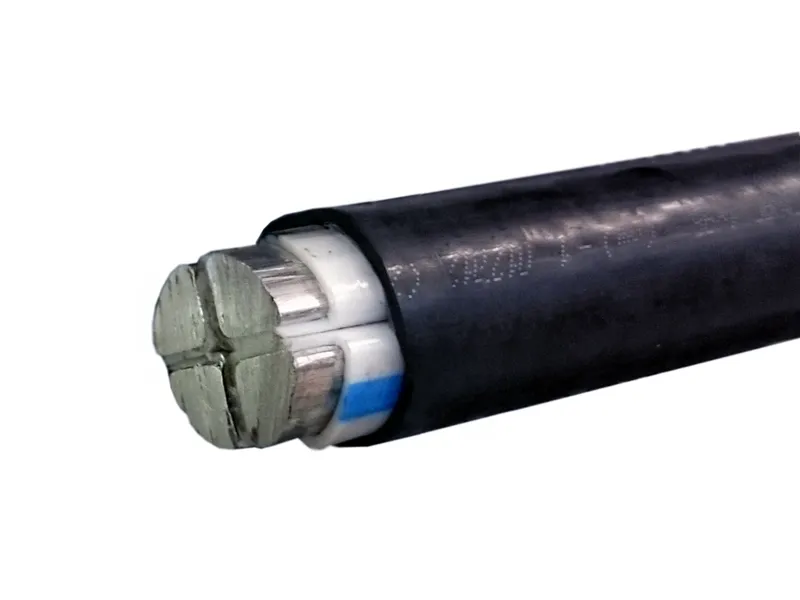

Алюминиевый кабель с секторными жилами
В таких случаях необходимо прибегнуть к таблице, где размер (высота, ширина) кабеля принимает соответствующее значение площади сечения. Изначально необходимо линейкой измерить высоту и ширину требуемого сегмента, после чего требуемый параметр может быть рассчитан соотнесением полученных данных.
Таблица расчета площади сектора жилы электрокабеля
| Тип кабеля | Площадь сечения сегмента, мм2 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| S | 35 | 50 | 70 | 95 | 120 | 150 | 185 | 240 | |
| Четырехжильный сегментный | в | — | 7 | 8,2 | 9,6 | 10,8 | 12 | 13,2 | — |
| ш | — | 10 | 12 | 14,1 | 16 | 18 | 18 | — | |
| Трехжильный сегментный многопроволочный, 6(10) | в | 6 | 7 | 9 | 10 | 11 | 12 | 13,2 | 15,2 |
| ш | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 25 | |
| Трехжильный сегментный однопроволочный, 6(10) | в | 5,5 | 6,4 | 7,6 | 9 | 10,1 | 11,3 | 12,5 | 14,4 |
| ш | 9,2 | 10,5 | 12,5 | 15 | 16,6 | 18,4 | 20,7 | 23,8 |
Зависимость тока, мощности и сечения жил
Измерить и произвести расчеты площади сечения кабеля по диаметру жилы недостаточно. Перед прокладкой проводки или иных типов электросетей необходимо также знать пропускную способность кабельной продукции.
Выбирая кабель, необходимо руководствоваться несколькими критериями:
- сила электротока, которую будет пропускать кабель;
- мощность, потребляемая источниками энергопотребления;
- токовая нагрузка, оказываемая на кабель.
Мощность
Самым важным параметром при электромонтажных работах (в частности прокладке кабелей) является пропускная мощность. От сечения проводника зависит максимальная мощность передаваемой по нему электроэнергии. Поэтому крайне важно знать общую мощность источников потребления энергии, которые будут подключены к проводу.
Обычно производители бытовой техники, приборов и иных электротехнических изделий указывают на этикетке и в прилагаемой к ним документации максимальную и среднюю мощность потребления. Например, машина для стирки белья может потреблять электроэнергию в диапазоне от десятков Вт/ч при режиме полоскания до 2,7 кВт/ч при нагреве воды. Соответственно, к ней должен подключаться провод с тем сечением, которого хватит для передачи электроэнергии максимальной мощности. Если к кабелю подключается два и более потребителя, то общая мощность определяется путем сложения предельных значений каждого из них.
Усредненная мощность всех электроприборов и осветительных устройств в квартире редко превышает 7500 Вт для однофазной сети. Соответственно, сечения кабелей в электропроводке необходимо подбирать под это значение.
На заметку. Рекомендуется округлять сечение в сторону увеличения мощности из-за возможного увеличения потребляемой электроэнергии в будущем. Обычно берут следующую по числу площадь сечения от рассчитанной величины.
Так, для значения общей мощности 7,5 кВт необходимо использовать медный кабель с сечением жилы 4 мм2, который способен пропустить около 8,3 кВт. Сечение проводника с алюминиевой жилой в таком случае должно быть не менее 6 мм2, пропускающее мощность тока от 7,9 кВт.

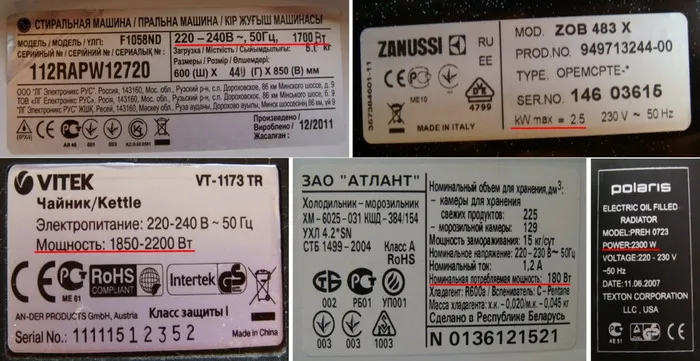

Маркировочные этикетки электроприборов и бытовой техники, в которых указана их номинальная мощность
В индивидуальных жилых постройках нередко применяется трехфазная система электроснабжения на 380 В. Однако большая часть техники не рассчитана на такое электронапряжения. Напряжение в 220 В создается посредством их подсоединения в сеть через нулевой кабель с равномерном распределением токовой нагрузки на все фазы.
Электроток
Зачастую мощность электрооборудования и техники может быть не известна владельцу из-за отсутствия этой характеристики в документации или полностью утерянных документов, этикеток. Выход в такой ситуации один – произвести расчет по формуле самостоятельно.
Мощность определяется по формуле:
P = U*I, где:
- Р – мощность, измеряемая в ваттах (Вт);
- I – сила электротока, измеряемая в амперах (А);
- U – приложенное электронапряжение, измеряемое в вольтах (В).
Когда неизвестна сила электротока, то ее можно измерить контрольно-измерительными приборами: амперметром, мультиметром, токоизмерительными клещами.

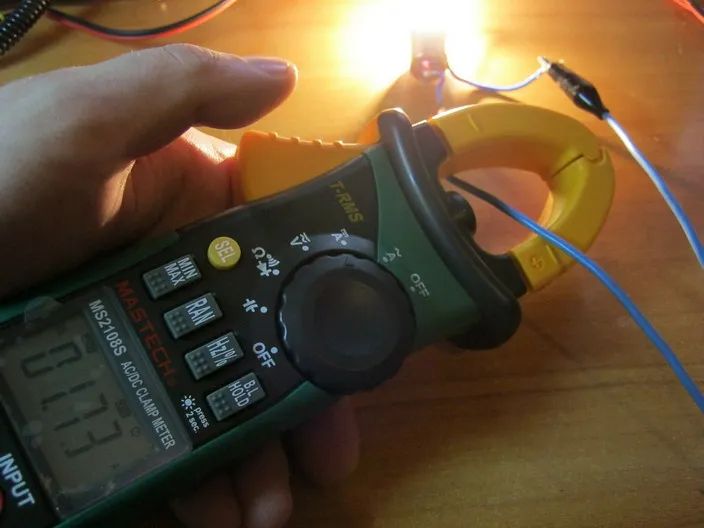

Измерение силы тока токоизмерительными клещами
После определения потребляемой мощности и силы электротока можно посредством нижеприведенной таблицы узнать необходимое сечение кабеля.
Нагрузка
Расчет сечения кабельных изделий по токовой нагрузке необходимо производить для дальнейшей защиты их от перегрева. Когда по проводникам проходит слишком большой электроток для их сечения, то может происходить разрушение и оплавление изоляционного слоя.
Предельно допустимая длительная токовая нагрузка – это количественное значение электротока, который сможет пропускать кабель достаточно долго без перегревов. Для определения этого показателя изначально необходимо просуммировать мощности всех энергопотребителей. После этого произвести вычисления нагрузки по формулам:
- I = P∑*Kи/U (однофазная сеть),
- I = P∑*Kи/(√3*U) (трехфазная сеть), где:
- P∑ – общая мощность энергопотребителей;
- Kи – коэффициент, равный 0,75;
- U – электронапряжение в сети.
Таблица соответствия площади сечения медных жил проводниковых изделий току и мощности *
| Сечение кабельно-проводниковой продукции | Электронапряжение 220 В | Электронапряжение 380 В | ||
|---|---|---|---|---|
| Сила ток, А | Мощность, кВт | Сила ток, А | Мощность, кВт | |
| 2,5 | 27 | 5,9 | 25 | 16,5 |
| 4 | 38 | 8,3 | 30 | 19,8 |
| 6 | 50 | 11 | 40 | 26,4 |
| 10 | 70 | 15,4 | 50 | 33 |
| 16 | 90 | 19,8 | 75 | 49,5 |
| 25 | 115 | 25,3 | 90 | 59,4 |
| 35 | 140 | 30,8 | 115 | 75,9 |
| 50 | 175 | 38,5 | 145 | 95,7 |
| 70 | 215 | 47,3 | 180 | |
| 95 | 260 | 57,2 | 220 | |
| 120 | 300 | 66 | 260 |
*Важно! Проводникам с алюминиевыми жилами соответствуют другие значения.
Определение кабельного изделия в поперечном сечении – особо важный процесс, в котором недопустимы просчеты. Учитывать требуется все факторы, параметры и правила, доверяя только своим расчетам. Проведенные измерения должны совпадать с вышеописанными таблицами – при отсутствии в них конкретных значений их можно найти в таблицах многих справочников электротехника.
