Определение сечения кабеля по диаметру — таблица и формула.

Следует обеспечивать соответствие диаметра каждого проводника параметрам, указанным в сопроводительной документации. Однако в настоящее время такая практика, к сожалению, не всегда соблюдается. Секция провода не должна быть менее 2,5 мм².

К примеру, если маркировка говорит, что кабель – 3 X 2,5, то сечение его должно быть не менее 2,5 мм2. Но не стоит удивляться, если после проверки окажется, что провод на 20-30% меньше заявленной цифры. Поэтому лучше не лениться и пред покупкой проверять размер проводника, иначе это может привести к плачевным последствиям.

Определение сечение провода по диаметру

Лучше всего для замера толщины (диаметра) провода использовать микрометр или штангенциркуль. Микрометры, не важно – механические или электронные, покажут наиболее точный результат, но и результаты, выданные штангенциркулем, тоже вполне сгодятся. Для замера следует очистить жилу от пластиковой изоляции, но не каждый продавец разрешит вытворять такое с концом провода на выставленной на продажу бухте. Поэтому, лучше всего, купить метр кабеля и потом уже осуществлять замеры. После того, как данные о диаметре жилы получены, можно приступать к расчету сечения.

Видео:

Можно измерить ширину проводника и не прибегая к помощи точных приборов. Зачастую, у человека их попросту нет, а покупать такой инструмент только лишь для того, чтобы единожды замерить диаметр провода – бесполезная трата денег. Поэтому, можно прибегнуть к другому способу.

В этом случае для измерения потребуется отвертка и обычная линейка. Провод для проведения подобной проверки придется зачистить основательно, на сантиметров 15 – 20. Затем очищенный конец жилы обматывается вокруг ровной округлой металлической части отвертки на манер пружины, причем каждый последующий виток должен быть полным и плотно прилегать к предыдущему. Количество витков не критично, но лучше будет довести их до 10. Так будет легче считать. Ширина плотных 10 витков измеряется линейкой, результат делится на 10 и, в итоге, получается диаметр одного витка. Пример вы можете увидит на фото ниже.

Верху предоставлено фото, на котором производится замер такой «пружины». Наглядно видно, что ширина 11 плотно уложенных витков равняется 7,5 мм. Берем калькулятор и делим 7,5 мм на 11. Выходит, что диаметр проверяемой жилы 0,68 мм. Зная его, можно рассчитать сечение провода.

Определяем сечение провода по его диаметру с помощью формулы.

Неважно – провод это или проволока, форма у нее неизменно круглая, а значит в разрезе любая жила кабеля имеет форму окружности. Сечение – это ни что иное, как площадь окружности провода на срезе. А площадь любой окружности, зная ее диаметр (а значит – и радиус), можно легко найти при помощи простой, знакомой всем со школы, формулы: S = πR2. «π» – число неизменное и всегда равно 3,14, «R2» – радиус в квадрате. Подставляем значения в формулу предварительно разделив диаметр на два, чтобы узнать радиус, поскольку в данной формуле площадь узнается именно с его помощью. Получается: S = 3,14 X 0,342. Решив простой пример, получаем цифру 0,36. То есть, сечение проверяемого провода равно 0,36 мм2. Но в силовой сети такой «слабый» провод лучше не использовать.

Также для определения сечения подойдет и формула нахождения площади окружности по диаметру. Выглядит она иначе: S = π/4 X D2. Она более трудоемкая, но, так или иначе, подставив цифры и решив пример, получим тот же результат.

Определение сечение провода по таблице.

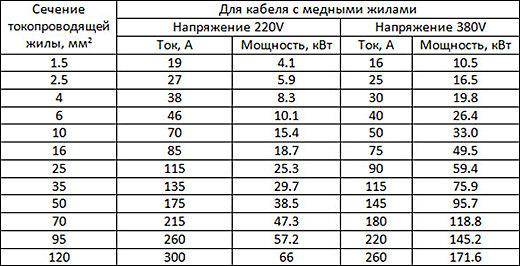

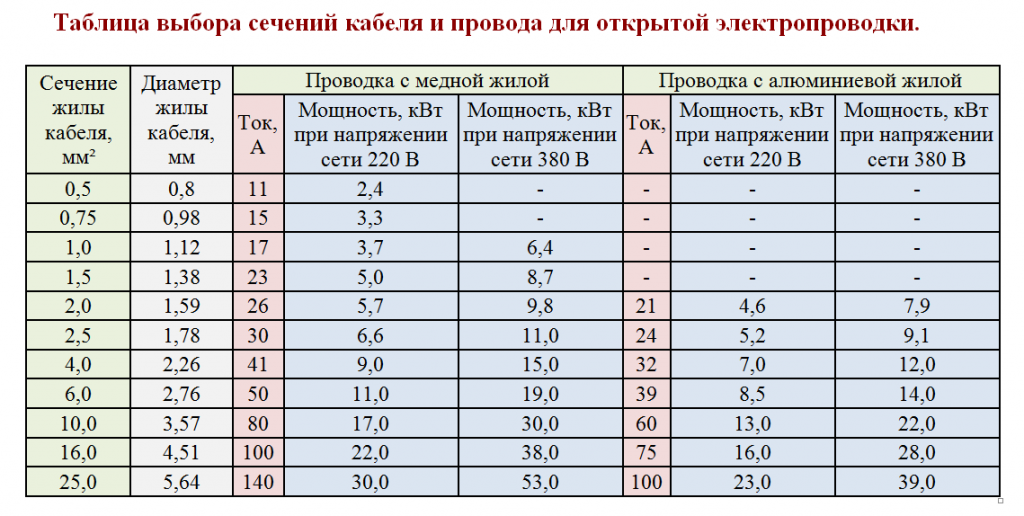

Идя в магазин, не лишним будет захватить с собой вот такую таблицу:

Диаметр проводникаСечение проводника0,8 мм0,5 мм20,98 мм0,75 мм21,13 мм1 мм21,38 мм1,5 мм21,6 мм2,0 мм21,78 мм2,5 мм22,26 мм4,0 мм22,76 мм6,0 мм23,57 мм10,0 мм24,51 мм16,0 мм25,64 мм25,0 мм2

Это избавит от потребности производить лишние расчеты. Несмотря на то, что на каждой бухте кабеля имеется бирка, в которой указана его маркировка и все его параметры, не стоит доверять написанному. Лучше будет перестраховаться и измерить диаметр проводника, а затем по таблице приблизительно прикинуть, каково его сечение.

В частности, на бирке будет написано следующее: «ВВНГ 2х4». Отсюда следует, что в кабеле – количество жил – 2, каждая из которых сечением 4 мм2. Чтобы подтвердить или опровергнуть заявленные параметры, замеряем одним из способов диаметр жилы кабеля без изоляции. Проводим расчеты.

Если сечение совпало с указанным на бирке – можно брать. Если получившийся результат значительно меньше, стоит остановить свой выбор на более мощном кабеле, следующем по параметрам, или поискать в других магазинах более качественный проводник, отвечающий ГОСТу, что в наше время является трудной задачей. Магазины предпочитают покупать что подешевле, чтобы потом продать подороже. А качественный кабель дешевым не будет никак. Отсюда и вывод.

Перед тем, как окончательно решиться на покупку нужно очень тщательно осмотреть изоляцию. Пластмассовая оболочка жилы должна быть сплошной, иметь внушительную толщину, одинаковую по всей длине. В случае, если помимо несовпадений в диаметре выявились еще и отрицательные нюансы с оплеткой, лучше поискать не только другой кабель, но и другой магазин, поскольку, зачастую, все разновидности кабеля, продающиеся в одном месте, закупаются у одного и того же производителя. А потому, нет гарантий, что, даже если взять кабель на параметр мощнее, его изоляция будет лучше. С электричеством рисковать не стоит.

Все же, лучше переплатить, потратить больше времени на поиски, но купить качественный ГОСТовский проводник, чем произведенный по ТУ. Только в подобном случае можно гарантировать, что кабель без всяких проблем отслужит заявленное в документах время, а, скорее всего, и на много дольше. Не стоит рисковать строением только из-за того, чтобы сократить время на поиски или сберечь лишние копейки. Халатность при выборе кабеля может обойтись несоразмерно дороже.

Определение сечения многожильного провода.

Очень часто жилы состоят из множества тонких проводков. Как же быть в таком случае? Некоторые «умники» скручивают все проводки в одну тугую скрутку, замеряют ее штангенциркулем и по найденному диаметру высчитывают сечение.

Это неправильный подход. Чтобы измерить сечение многожильного проводника необходимо замерить диаметр одного мелкого провода. Здесь уже подойдет только микрометр. Узнав сечение одного проводка, следует сосчитать количество остальных, и умножить сечение одного на общее число проводков. Только в этом случае сечение многожильного провода будет иметь верные параметры.

https://domstrousam.ru/kak-opredelit-sechenie-provoda-po-ego-diametru/

Как определить сечение секторной жилы кабеля?

Для определения сечения секторной жилы кабеля нужно выполнить несколько шагов:

1. Измерьте внешний диаметр кабеля. Это можно сделать с помощью линейки или микрометра.

2. Определите количество жил в кабеле. Секторная жила имеет форму кругового сечения, который разбивается на несколько секторов, таким образом, количество жил можно найти, подсчитав число секторов.

3. Найдите площадь сечения круга. Для этого воспользуйтесь формулой: S = π x (d/2)^2, где d — внешний диаметр кабеля.

4. Разделите площадь сечения круга на количество жил кабеля. Полученное значение будет площадью сечения каждой жилы.

5. Определите сечение каждой жилы, используя найденную площадь и формулу для площади круга: S = π x (d/2)^2.

6. Для получения окончательного значения сечения секторной жилы кабеля умножьте сечение каждой жилы на количество жил.

Например, если в секторной жиле кабеля имеется 7 жил и внешний диаметр кабеля равен 10 мм, то можно определить сечение жилы следующим образом:

1. Внешний диаметр кабеля = 10 мм
2. Количество жил = 7
3. S = π x (10/2)^2 = 78.5 мм^2
4. Площадь сечения каждой жилы = 78.5 / 7 = 11.21 мм^2
5. Сечение каждой жилы = π x (√11.21 / 2)^2 = 1.25 мм^2
6. Сечение секторной жилы кабеля = 1.25 мм^2 x 7 = 8.75 мм^2.

Таким образом, сечение секторной жилы кабеля составляет 8,75 мм^2.
