Как определить сечение кабеля — 3 метода, таблицы и соответствие параметров

Для точного подбора кабеля при проведении электротехнических задач необходимо учитывать характеристики, на которые рассчитан конкретный продукт. Основным параметром, который принимается во внимание при выборе провода, является площадь поперечного сечения.

1. Способы определения сечения провода
2. При помощи приборов
3. Метод наматывания
4. Определение сечение методом расчёта по диаметру
5. Как определить соответствие параметров

Способы определения сечения провода

Опытному электрику не составит труда определить сечение кабеля просто на глаз. Но для человека, у которого нет соответствующих навыков, вычисление указанной величины может стать настоящей проблемой.

На самом деле сечение провода можно определить с использованием нескольких способов, не представляющих сложности даже при отсутствии соответствующей подготовки.

Проще всего обратить внимание на маркировку кабельно-проводниковой продукции, нанесённую снаружи на изоляционное покрытие и повторяющуюся, с определённой периодичностью.

Также о данной величине можно узнать у продавца. Но если сечение не указано, или речь идёт о старом проводе, о характеристиках которого никакой информации нет, указанное значение можно узнать, воспользовавшись способами, указанными ниже. Для начала нужно узнать диметр.

При помощи приборов

Приборы с помощью которых можно измерить сечение:

• штангенциркуль,
• микрометром.

Думаю все могут пользоваться этими приборами, ниже в видео рассказано как применять микрометр:

Как определить соответствие параметров

Зная значение площади поперечного сечения, не составит труда подобрать необходимый кабель, исходя из параметров нагрузки и силы тока. Кроме сечения, необходимо выбор производится с учётом следующих особенностей:

• материала – выпускается кабельно-проводниковая продукция с применением меди и алюминия. Первый материал отличается лучшей проводимостью и долговечность, практичнее в монтаже. Алюминиевая продукция легче и дороже, но прослужит меньше. Возможен вариант выбора кабеля из алюмомеди – композитного материала, сочетающего использование меди с алюминием. Такой кабель стоит ещё дешевле, но уступает указанным выше по всем характеристикам;
• числу проволочек в жилах – кабель может быть выполнен из одной цельной проволоки или скручен из жгута тонких нитей. С возрастанием количества проволочек увеличивается гибкость провода, что значительно облегчает монтаж. Однопроволочный кабель применяется в ситуациях, когда необходимо удерживать заданную форму – в распределительных щитах и пр.;
• материалу изоляционного покрытия – определяет условия эксплуатации провода и степень защищённости от стороннего воздействия различных агрессивных факторов.

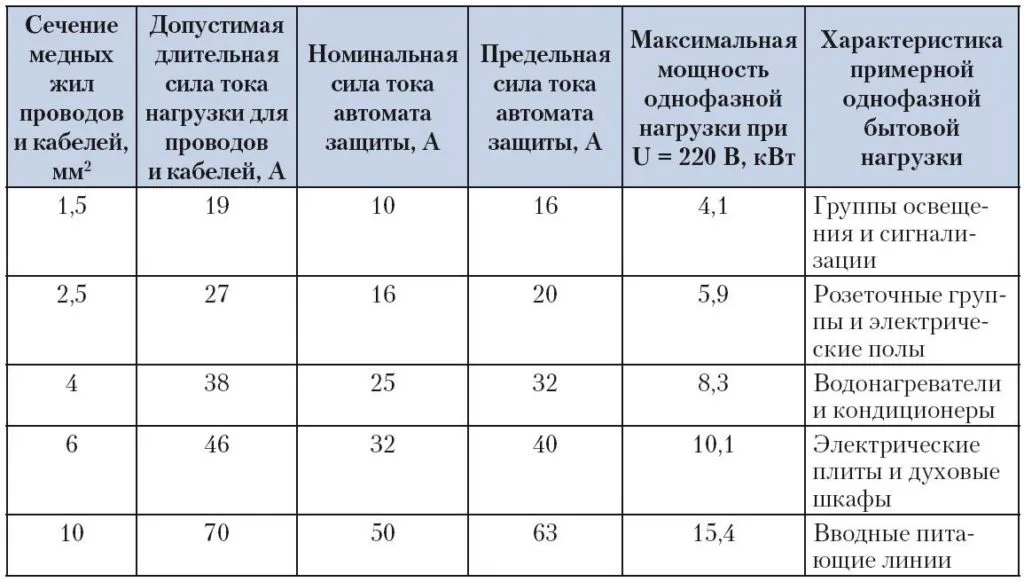

При выборе медного кабеля, необходимо руководствоваться критериями, указанными в следующей таблице:

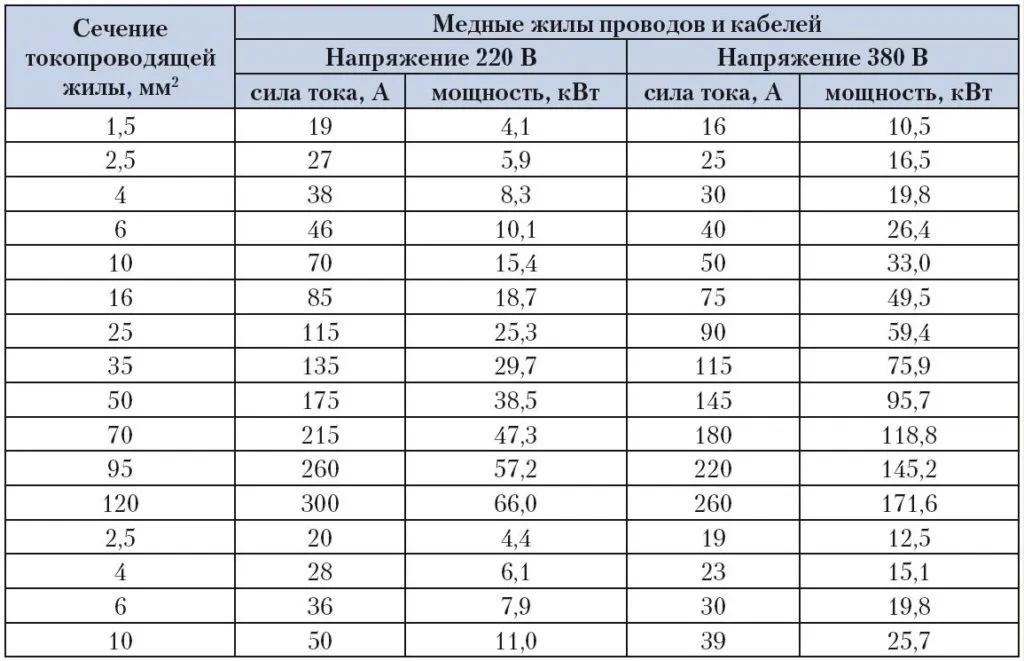

Более детальные характеристики по току и мощности указаны в такой таблице:

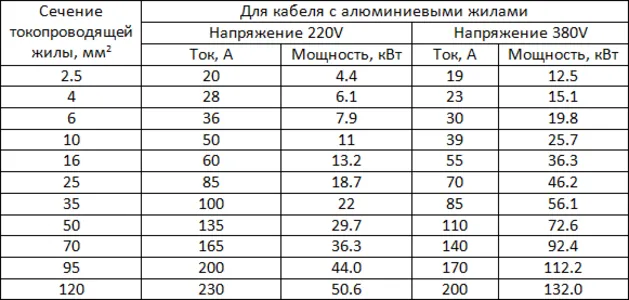

При выборе алюминиевого кабеля необходимо пользоваться следующей таблицей:

Мощность оборудования, которое предстоит подключать к указанной линии, определяется по паспортным данным или маркировке, нанесённой на корпус.

Если документация изготовителя отсутствует, мощность можно подсчитать после замера амперметром фактической силы тока. Умножив полученное значение на величину напряжения, получим фактическую нагрузку по мощности.

Для определения суммарной нагрузки на провод, необходимо сложить мощность всех потребителей, подключаемых к линии. Необходимо учитывать максимально возможное значение нагрузки, которое получается при одновременном включении всех бытовых приборов, чтобы выбранный кабель обладал необходимым запасом по мощности.

Кроме расчётных характеристик, качество кабельно-проводниковой продукции может подтверждаться следующими обстоятельствами:

• сертификатом качества – документом, который предоставляется изготовителем и указывает на соответствие изделия государственным стандартам. Сертификат также подтверждает прохождение кабелем предусмотренных технологией и нормативами испытаний;
• ценой – кабель надлежащего качества обладает соответствующей стоимостью. Если покупателю предлагают дешёвый товар, стоит задуматься о причинах его низкой цены;
• цветом материала жилы (на срезе) – по цветовому оттенку можно определить, из какого металла она изготовлена. Многие изготовители экономят, представляя вместо медной продукции алюмомедную, характеризующейся низким качеством.

Правильно рассчитав площадь поперечного сечения провода, домашний мастер сможет подобрать продукцию, исходя из условий предстоящей эксплуатации и характеристик подключаемого оборудования. При знании методики, расчёт сечения не представляет особенных сложностей.

Какой кабель силовой лучше?

Выбор силового кабеля зависит от конкретных потребностей и условий его использования. Однако, вот некоторые из наиболее распространенных типов силовых кабелей и их особенности:

1. Медный кабель. Медный кабель обеспечивает хорошую проводимость и надежность, поэтому является одним из наиболее распространенных типов силовых кабелей. Он также долговечен и устойчив к окружающей среде.

2. Алюминиевый кабель. Алюминиевый кабель менее дорогой, чем медный, но обладает худшей проводимостью и требует более толстого сечения, чтобы обеспечить ту же передачу энергии, что и медный кабель.

3. Кабель с землей. Кабель с землей обеспечивает безопасность, уменьшая риск поражения электрическим током. Он имеет дополнительную жилу, которая подключается к земле, и обычно используется для подключения крупных электрических приборов.

4. Кабель с экранированием. Кабель с экранированием обеспечивает защиту от электромагнитных помех, которые могут повлиять на качество передачи электрической энергии.

5. Кабель с плоским сечением. Кабель с плоским сечением обычно используется в местах, где необходимо уложить его на поверхности стен или пола, так как он имеет плоскую форму.

При выборе силового кабеля также необходимо учитывать максимальный ток, который будет протекать через него, а также длину кабеля и условия его эксплуатации. Рекомендуется выбирать кабели, соответствующие требованиям стандартов и нормативов в вашей стране.
