Доброго времени суток! Сегодня мы вновь поговорим о таком устройстве, как мультиметр. Этот аппарат, также известный как тестер, предназначен для измерения основных характеристик электрической цепи, электроприборов, в автомобилях – сокращая кратко, практически в любом месте, где используется электричество.
Мы уже немножко разбирали в этой статье про мультиметры, сегодня более подробно коснемся того, что и как им можно мерить. Когда-то мультиметр был уделом лишь электриков. Однако сейчас им пользуются многие.

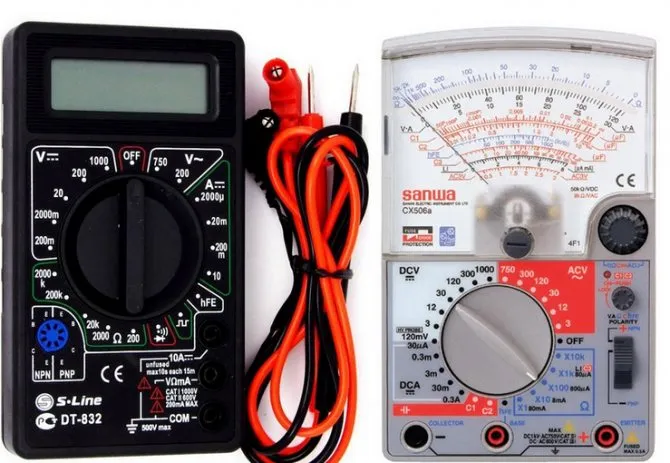

Существует много различных моделей мультиметров. Есть класс приборов для измерений только определенных характеристик, есть универсальные тестеры для проверки деталей и их харакеристик. Мультиметры условно сводятся к двум типам:
- аналоговые мультиметры – данные отображаются стрелкой. Это мультиметры, которые до сих пор используют люди старой закалки, они часто не могут или не хотят работать с современными приборами;
- цифровые мультиметры – данные отображаются цифрами. Этот вид тестеров пришел на смену стрелочным, я например, предпочитаю пользоваться таким прибором.

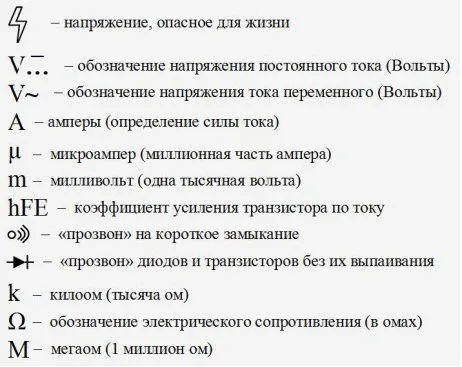

Поскольку цифровые приборы являются сейчас самыми распространенными, то описание этого прибора мы и рассмотрим на его примере. Ниже приведены основные обозначения, которые встречаются, практически на любой модели мультиметра.

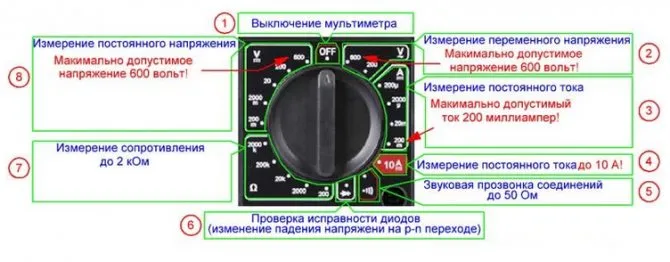

Если осмотреть переднюю панель мультиметра, то на ней можно выделить восемь блоков с различными обозначениями:
Что показывает мультиметр при выборе различных режимов работы?
Они располагаются вокруг круглого переключателя, с помощью которого можно устанавливать необходимый режим. На переключателе место контакта обозначено точкой или рельефным треугольничком. Обозначения разделены на сектора. Практически все современные мультиметры имеют подобную разбивку и круглый переключатель.
сектор OFF. Если установить переключатель в это положение – прибор выключен. Есть и модели, которые автоматически выключаются через некоторое время. Это очень удобно, потому что я например во время работы его забываю выключать, да и не удобно когда меряешь, потом паяешь все время выключать его. Батареи хватает надолго.
2 и 8 – два сектора с обозначением V, этим символом обозначается напряжение в вольтах. Если просто символ V – то измеряется постоянное напряжение, если V~, измеряется переменное напряжение. Стоящие рядом цифры показывают диапазон измеряемого напряжения. Причем постоянное измеряется от 200m (милливольт) до 1000 вольт, а переменное от 100 до 750 вольт.
3 и 4 – два сектора для измерения постоянного тока. Красным выделен всего один диапазон для измерения тока до 10 ампер. Остальные диапазоны составляют: от 0 до 200, 2000 микроампер, от 0 до 20, 200 миллиампер.
В обычной жизни десяти ампер вполне хватает, при измерении силы тока мультиметр включается в цепь путем подключения щупов в нужное гнездо, специально предназначенное для измерения силы тока. Как-то раз я впервые попробовал измерить силу тока в розетке своим первой простенькой моделью тестера. Пришлось менять щупы на новые — штатные выгорели.
5 (пятый) сектор. Значок похож на Wi-Fi.
( 1 оценка, среднее 4 из 5 )
Как выставить мультиметр для проверки?
Выставление мультиметра для проверки зависит от того, что именно вы планируете измерять. Но вот общие инструкции, которые помогут вам начать:
- Выберите режим измерения: постоянный ток (DC), переменный ток (AC), сопротивление (Ohm) или другой, в зависимости от того, что вы хотите измерить.
- Установите диапазон измерения: если вы не уверены в значении, которое ожидаете измерить, начните с самого высокого диапазона и постепенно переключайтесь на более низкие диапазоны, пока не найдете наиболее точный.
- Подключите мультиметр к измеряемому объекту: для измерения напряжения подключите провода мультиметра к положительной и отрицательной клеммам, а для измерения сопротивления подключите провода к двум клеммам на измеряемом объекте.
- Прочитайте результаты на дисплее мультиметра: в большинстве случаев результаты будут отображаться в цифровом формате на дисплее мультиметра. Обратите внимание на единицы измерения и на то, что мультиметр может отображать значения как положительные, так и отрицательные.
- Отключите мультиметр: после окончания измерения выключите мультиметр и отключите провода от измеряемого объекта.
Помните, что эти инструкции предназначены только для общего ориентира, и точные шаги могут различаться в зависимости от конкретной модели мультиметра и того, что вы пытаетесь измерить. Поэтому перед использованием мультиметра обязательно ознакомьтесь с инструкцией пользователя, которая идет в комплекте с вашим прибором.
