Карта знаний о мегомметре или мегаомметре.

Мегаомметр

• Мегаомметр, также известный как мего́мметр (устаревшее название — мего́мметр), представляет собой электроизмерительное устройство, разработанное для измерения высоких значений сопротивлений. Отличительной чертой мегаомметра по сравнению с омметром является использование относительно высокого напряжения (чаще всего 100, 500, 1000 или 2500 вольт) при измерении сопротивления в цепи.



  Мегомметр — устаревшее название мегаомметра. В соответствии с ГОСТ 2.105 в документах не допускается применение оборотов разговорной речи, техницизмов, произвольных словообразований.

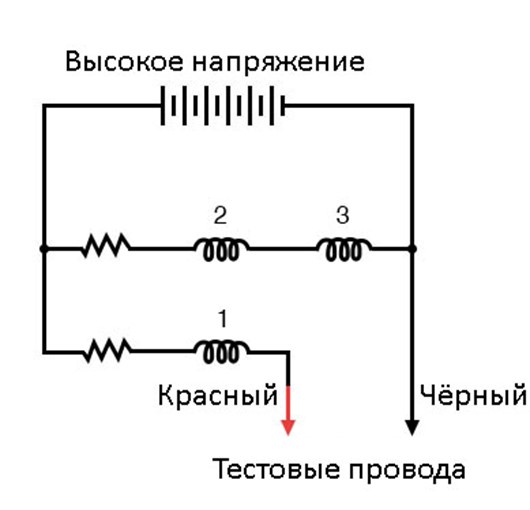

  В приборах ранних конструкций для получения испытательных высоких напряжений обычно используется встроенный электромеханический генератор постоянного напряжения с ручным приводом от рукоятки, генератор работает по принципу динамо-машины. В настоящее время в мегаомметрах в качестве источника постоянного высокого испытательного напряжения применяется электронный инвертор с выпрямителем, питаемый от встроенных в прибор аккумуляторов или сменных гальванических элементов.

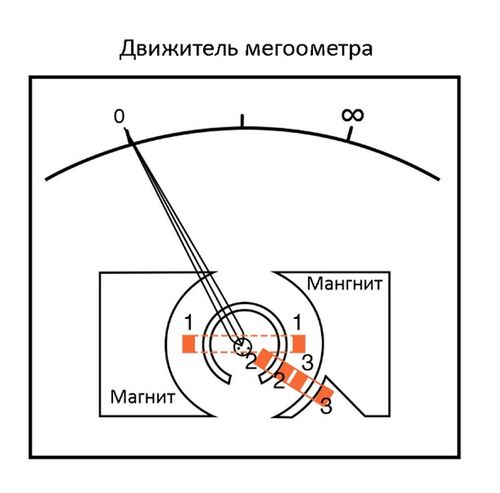

  В качестве индикатора в магаомметрах ранних конструкций применялись стрелочные логометры.

  Обычно мегаомметр используется для измерения сопротивления изоляции высоковольтных силовых кабелей.

  Также мегаомметр используется для измерения высокого сопротивления изолирующих материалов (диэлектриков) проводов и кабелей, электрических разъёмов, межобмоточного сопротивления трансформаторов, обмоток электрических машин и других устройств, а также для измерения поверхностных и объёмных сопротивлений изоляционных материалов. По измеренным сопротивлениям вычисляют коэффициенты абсорбции (увлажненности) и поляризации (старения изоляции).

Источник: Википедия

Связанные понятия

Максима́льная то́ковая защи́та (МТЗ)— вид релейной защиты, действие которой связано с увеличением силы тока в защищаемой цепи при возникновении короткого замыкания на участке данной цепи. Данный вид защиты применяется практически повсеместно и является наиболее распространённым в электрических сетях.

То́ковая отсе́чка — вид релейной защиты, действие которой связано с повышением значения силы тока на защищаемом участке электрической сети.

Индикатор фазы — электрический прибор, при помощи которого можно отличить фазный провод от нулевого и заземления.

Феррорезонанс — нелинейный резонанс, который может возникать в электрических цепях. Необходимое условие — ёмкость и нелинейная индуктивность в контуре. В линейных цепях феррорезонанс не встречается.

Трансформа́тор напряже́ния — одна из разновидностей трансформатора, предназначенная не для преобразования электрической мощности для питания различных устройств, а для гальванической развязки цепей высокого напряжения (6 кВ и выше) от низкого (обычно 100 В) напряжения вторичных обмоток.

Омме́тр (Ом + др.-греч. μετρεω «измеряю») — измерительный прибор непосредственного отсчёта для определения электрических активных (омических) сопротивлений. Обычно измерение производится по постоянному току, однако, в некоторых электронных омметрах возможно использование переменного тока. Разновидности омметров: мегаомметры, гигаомметры, тераомметры, миллиомметры, микроомметры, различающиеся диапазонами измеряемых сопротивлений.

Вакуумме́тр (от вакуум и греч. metreo — измеряю) — вакуумный манометр, прибор для измерения давления разрежённых газов.

Вентильные разрядники, как и другие типы разрядников, предназначены для ограничения возникающих в электрических сетях коммутационных и атмосферных перенапряжений, с целью предотвращения возможных пробоев изоляции, повреждения оборудования и прочих негативных последствий.

Подробнее: Вентильный разрядник

«Мальчи́ш» — радиоконструктор, разработанный и производившийся опытно-экспериментальным школьным заводом «Чайка» c 1973 по начало 1990-х годов. В комплект набора входили корпус радиоприёмника, гетинаксовая или текстолитовая плата для навесного монтажа с отверстиями для столбиков из медной проволоки, набор радиоэлементов, инструкция по сборке.

Тригатро́н (от англ. trigger — пусковое устройство, пусковой сигнал и электрон) — обычно газонаполненный или, реже, заполненный жидким диэлектриком трёхэлектродный электронный прибор — разновидность управляемого искрового разрядника с холодным катодом для коммутации больших токов с высокими напряжениями (обычно 10—100 кВ, 20—100 кА, коммутируемые токи достигают миллионов ампер).

Реле́ вре́мени — реле, предназначенное для создания независимой выдержки времени и обеспечения определённой последовательности работы элементов схемы. Реле времени применяется в случаях, когда необходимо автоматически выполнить какое-то действие не сразу после появления управляющего сигнала, а через установленный промежуток времени.

Мост Ше́ринга — электрическая схема, измерительный мост переменного тока, предназначенный для измерения электрической ёмкости и тангенса угла диэлектрических потерь в диэлектриках конденсаторов, также, в электрических кабелях.

Вибропреобразова́тель — электромеханическое устройство, предназначенное для преобразования постоянного низкого напряжения в переменное напряжение посредством переключения контактов.

И́мпульсный стабилиза́тор напряже́ния (ключево́й стабилизатор напряжения, используются также названия импульсный преобразователь, импульсный источник питания) — стабилизатор напряжения, в котором регулирующий элемент (ключ) работает в импульсном режиме, то есть регулирующий элемент периодически открывается и закрывается.

Токоизмери́тельные кле́щи — прибор для измерения тока без разрыва цепи в которой измеряется ток и без электрического контакта с ней.

Частичные разряды, ЧР (англ. partial discharge) — электрические разряды, которые происходят в изоляции электрооборудования, обычно возникающие в электрических системах, работающих при напряжении от 3000 В и выше (хотя ЧР могут происходить при более низких напряжениях). Согласно международному стандарту IEC 60270 и ГОСТ 55191-2012 частичным разрядом называется локальный электрический разряд, который шунтирует только часть изоляции в электроизоляционной системе.

Ёмкостная компенсация — способ компенсации реактивной мощности с помощью ёмкостной нагрузки.

Ваттметр (ватт + др.-греч. μετρεω — «измеряю») — измерительный прибор, предназначенный для определения мощности электрического тока или электромагнитного сигнала.

Устройство плавного пуска (УПП) — механическое, электротехническое (электронное) или электромеханическое устройство, используемое для плавного пуска (остановки) электродвигателей с небольшим моментом страгивания (например с вентиляторной характеристикой) рабочей машины.

Аттенюа́тор (фр. attenuer — смягчить, ослабить) — устройство для плавного, ступенчатого или фиксированного понижения интенсивности электрических или электромагнитных колебаний, как средство измерений является мерой ослабления электромагнитного сигнала, но также его можно рассматривать и как измерительный преобразователь. ГОСТ 28324-89 определяет аттенюатор как элемент для снижения уровня сигналов, обеспечивающий фиксированное или регулируемое затухание.

Магнитоупругие датчики (магнитоупругие преобразователи) — преобразователи механических усилий (изгиба, кручения, сжатия, растяжения), деформаций или давления в электрические величины — напряжение или ток. Принцип действия магнитоупругих датчиков основан на магнитоупругом эффекте.

Дуговая защита — особый вид быстродействующей защиты от коротких замыканий, основанный на регистрации спектра света открытой электрической дуги.

Механическое реле (англ. mechanical relay) — реле, реагирующее на изменение механических величин (перемещения, скорости, ускорения, расхода, давления, силы, момента, мощности) или механических параметров веществ (упругости, вязкости, плотности и т.п.). В большинстве случаев оно представляет собой датчики различных механических величин, имеющие релейный выход или воздействующие на релейные элементы.

Искробезопа́сная электри́ческая цепь — электрическая цепь, выполненная так, что электрический разряд не может воспламенить взрывоопасную среду с вероятностью большей 0,001 при предписанных условиях испытания. Вид взрывозащиты «искробезопасная электрическая цепь» основывается на поддержании искробезопасного тока (напряжения, мощности или энергии) в электрической цепи.

Дифференциа́льная защи́та — один из видов релейной защиты, отличающийся абсолютной селективностью и выполняющийся быстродействующей (без искусственной выдержки времени). Применяется для защиты трансформаторов, автотрансформаторов, генераторов, генераторных блоков, двигателей, воздушных линий электропередачи и сборных шин (ошиновок).

Барьер искрозащиты — узел законченной конструкции, удовлетворяющий требованиям, предъявляемым к искробезопасным цепям, служащий барьером между искробезопасными и искроопасными электрическими цепями. Барьер искрозащиты отличается от блока искрозащиты тем, что является законченым узлом. Блок искрозащиты входит в состав связанного с искробезопасным электрооборудованием.

Тензометрия (от лат. tensus — напряжённый и греч. μετρέω — измеряю) — совокупность экспериментальных методов определения механического напряжения детали, конструкции. Основана на определении деформаций или других параметров материала, вызванных механическим напряжением (например, двойного лучепреломления или вращения плоскости поляризации света в нагруженных прозрачных деталях).

Измерительный механизм — совокупность элементов средства измерений, которые обеспечивают необходимое перемещение указателя (стрелки, светового пятна и т. д.)

Одноперехо́дный транзи́стор (двухбазовый диод, ОПТ) — полупроводниковый прибор с тремя электродами и одним p-n переходом. Однопереходный транзистор принадлежит к семейству полупроводниковых приборов с вольт-амперной характеристикой, имеющей участок с отрицательным дифференциальным сопротивлением.

Терморези́стор (термистор, термосопротивление) — полупроводниковый прибор, электрическое сопротивление которого изменяется в зависимости от его температуры.

Тахогенера́тор (от др.-греч. τάχος — «быстрый», «скорость» и лат. generator «производитель») — электрическая микромашина, измерительный генератор постоянного или переменного тока, предназначенный для преобразования мгновенного значения частоты (угловой скорости) вращения вала в однозначно связанный со скоростью электрический сигнал.

Бесконтактный датчик, также сенсорный выключатель (англ. proximity sensor) — позиционный выключатель, срабатывающий без механического соприкосновения с подвижной частью (машины). Позиционный выключатель — автоматический выключатель цепей управления, механизм управления которого приводится в действие при достижении подвижной частью машины заданного положения.Отсутствие механического контакта между воздействующим объектом и чувствительным элементом обеспечивает ряд специфических свойств устройства…

Подстро́ечный рези́стор — переменный резистор, пассивный электронный компонент, предназначенный для точной настройки заданных параметров радио- и электронных устройств в процессе их выпуска из производства при настройке после монтажа или в процессе ремонта.

Электро́нный пу́скорегули́рующий аппарат (ЭПРА, электронный балласт) — электронное устройство, осуществляющее пуск и поддержание рабочего режима газоразрядных осветительных ламп…

Уровнемер — прибор, предназначенный для определения уровня содержимого в открытых и закрытых сосудах, резервуарах, хранилищах и других ёмкостях. Под содержимым подразумеваются разнообразные виды жидкостей, в том числе и газообразующие, а также сыпучие и другие материалы. Уровнемеры также называют датчиками/сигнализаторами уровня, преобразователями уровня. Главное отличие уровнемера от сигнализатора уровня — это возможность измерять градации уровня, а не только его граничные значения.

Умножи́тель напряже́ния (или каска́дный генера́тор) — устройство для преобразования низкого переменного(пульсирующего) напряжения в высоковольтное постоянное напряжение. В отдельных каскадах переменное напряжение выпрямляется, а выпрямленные напряжения включаются последовательно и суммируются. Связь каскадов с источниками питания осуществляется через ёмкости или посредством взаимной индукции. Питание каскадов может быть как последовательным, так и параллельным.

Преобразователь электрической энергии — электротехническое устройство, преобразующее электрическую энергию с одними значениями параметров и/или показателей качества в электрическую энергию с другими значениями параметров и/или показателей качества. Для реализации преобразователей широко используются полупроводниковые приборы, так как они обеспечивают высокий КПД.

Датчик давления — устройство, физические параметры которого изменяются в зависимости от давления измеряемой среды (жидкости, газа, пара). В датчиках давление измеряемой среды преобразуется в унифицированный пневматический, электрический сигналы или цифровой код.

Токоограни́чивающий реа́ктор — электрический аппарат, предназначенный для ограничения ударного тока короткого замыкания. Включается последовательно в цепь, ток которой нужно ограничивать, и работает как индуктивное (реактивное) дополнительное сопротивление, уменьшающее ток и поддерживающее напряжение в сети при коротком замыкании, что увеличивает устойчивость генераторов и системы в целом.

Измерение давления необходимо для управления технологическими процессами и обеспечения безопасности производства. Кроме того, этот параметр используется при косвенных измерениях других технологических параметров: уровня, расхода, температуры, плотности и так далее. В Международной системе единиц (СИ) за единицу давления принят паскаль (Па).

Сверхнизкое напряжение (англ. extra-low voltage; ELV) — напряжение, не превышающее 50 В переменного тока и 120 В постоянного тока. Применяется в целях уменьшения опасности поражения электрических током. В особо опасных помещениях его применение не может обеспечить полную защиту от поражения электрическим током. Применение ограничивается невозможностью создания протяженных сетей и использования мощных потребителей.Сверхнизкое напряжение относится к диапазону I по стандарту МЭК 60449. Данный диапазон…

Ограничитель перенапряжений нелинейный (ОПН) — электрический аппарат, предназначенный для защиты оборудования систем электроснабжения от коммутационных и грозовых перенапряжений. ОПН также можно назвать разрядником без искровых промежутков. ОПН на сегодняшний день являются одним из эффективных…

Пульси́рующий ток — это периодический электрический ток, среднее значение которого за период отлично от нуля. Пульсирующий ток также не вполне корректно называют импульсным и обычно получается после выпрямления переменного на диодах.

Баре́ттер (англ. barretter, iron-hydrogen resistor) — электронный газонаполненный прибор, двухполюсник — стабилизатор тока.

Тензометрический датчик (тензодатчик; от лат. tensus — напряжённый) — датчик, преобразующий величину деформации в удобный для измерения сигнал (обычно электрический), основной компонент тензометра (прибора для измерения деформаций). Существует множество способов измерения деформаций: тензорезистивный, пьезоэлектрический, оптико-поляризационный, пьезорезистивный, волоконно-оптический, или простым считыванием показаний с линейки механического тензодатчика. Среди электронных тензодатчиков наибольшее…

Усили́тель постоя́нного то́ка (УПТ) — усилитель электрических сигналов, обычно электронный усилитель, диапазон усиливаемых частот которого включает нулевую частоту («постоянный» ток).

Фототранзи́стор — оптоэлектронный полупроводниковый прибор, вариант биполярного транзистора. Отличается от обычного биполярного транзистора тем, что полупроводниковый базовый слой прибора доступен для воздействия внешнего оптического облучения, за счёт этого ток через прибор зависит от интенсивности этого облучения.

Пуска́тель электромагни́тный (магни́тный пускатель) — низковольтное электромагнитное (электромеханическое) комбинированное устройство распределения и управления, предназначенное для пуска электродвигателя, обеспечения его непрерывной работы, отключения питания, защиты электродвигателя и подключенных цепей, и иногда для реверсирования направления его вращения.

Как должно проводиться измерение сопротивления изоляции мегаомметром?

Измерение сопротивления изоляции мегаомметром (также называемым мегомметром) проводится для проверки состояния изоляции электрических систем и оборудования. Для проведения измерения необходимо следовать определенной последовательности действий:

1. Подготовьте мегаомметр к работе согласно инструкции производителя. Убедитесь в правильности подключения проводов измерительного кабеля.

2. Отключите оборудование от источника питания.

3. Проверьте, что оборудование не находится под напряжением.

4. Подключите измерительный кабель к оборудованию и к мегаомметру.

5. Включите мегаомметр и установите требуемое напряжение измерения (обычно 500 В или 1000 В).

6. Измерьте сопротивление изоляции, ориентируясь на допустимые значения для данного типа оборудования.

7. После окончания измерения выключите мегаомметр и отключите измерительный кабель.

Важно помнить, что измерение сопротивления изоляции может быть опасным и должно проводиться только квалифицированным персоналом, соблюдая соответствующие меры предосторожности.
