Изготовление сенсорного выключателя своими руками — особенности и пошаговая инструкция

Однако на данный момент основными устройствами для передачи команд технике остаются клавиши, тумблеры и выключатели. Это особенно характерно для простых систем, в которых требуется лишь включение или выключение электрического тока.

Если вас интересует создание и установка сенсорных устройств своими руками, я готов поделиться информацией на эту тему.

1. Что из себя представляют подобные выключатели
2. Принцип работы устройства
3. Инструкция по сборке сенсорного выключателя на триггере
4. Инструкция по сборке сенсорного выключателя с инфракрасным датчиком
5. Инструкция по сборке сенсорного выключателя на транзисторах и реле
6. Схемы подключения разных сенсорных выключателей
7. Видео по теме

Что из себя представляют подобные выключатели

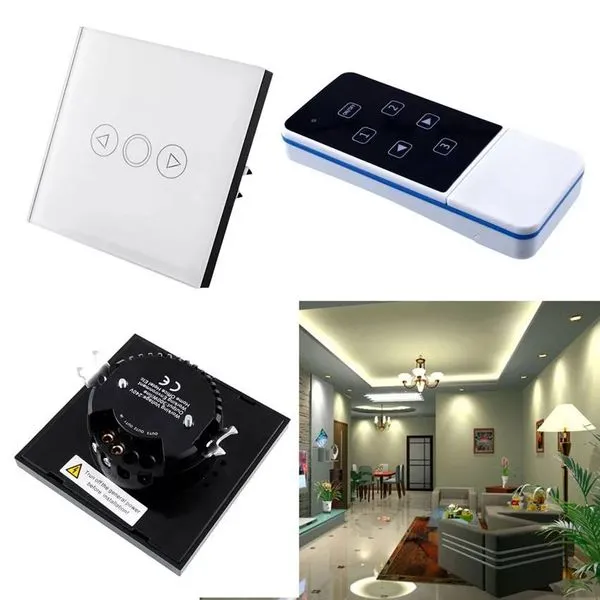

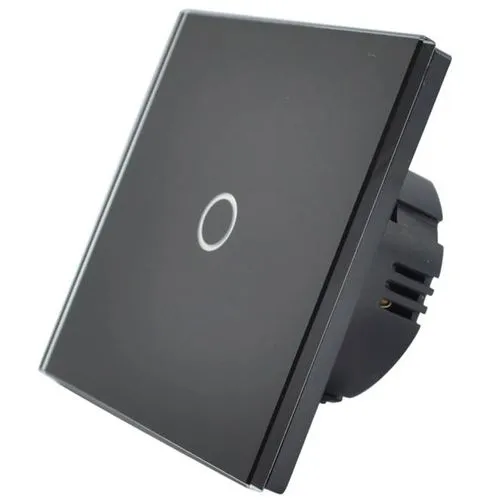

Сенсорный выключатель

Суть их – отсутствие механических, движущихся частей в составе прерывателей или активаторов сигнала либо тока. Отдача команды в упрощенном виде производится легким касанием или приближением к контактной площадке части человеческого тела.

Некоторые устройства подобного плана оснащены регуляторами передаваемой мощности, что позволяет увеличивать или уменьшать силу тока в зависимости от положения точки соприкосновения к поверхности выключателя. Применять подобные технологические нюансы в действительности очень удобно, к примеру, для установки яркости света лампы.

Применение в быту

Размещаются сенсорные выключатели не только вместо стандартных на стенах, с целью контроля подачи тока к освещению, но и на розетках питания бытовой техники, для увеличения безопасности их использования.

Главным плюсом не механической системы отключения или подачи тока служит ее надежность и долговечность. Нет движущихся частей и периодически соединяемых или разрываемых в местах контакта коннекторов, соответственно отсутствует износ или искра, ведущая к порче проводящих площадок.

Конструкция прибора довольно проста для повторения, чтобы собрать сенсорный выключатель своими руками, а не приобретать его по запредельным ценам от стороннего производителя.

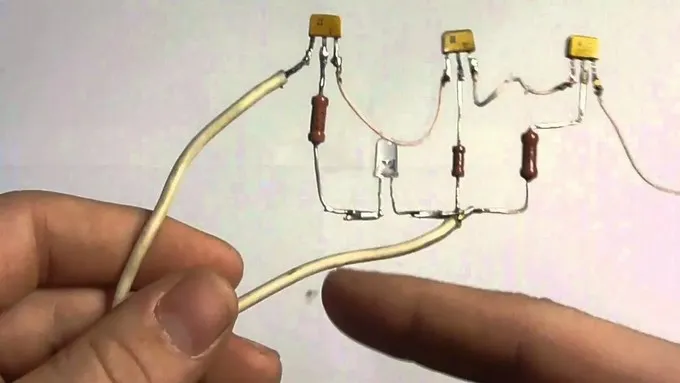

Самодельный сенсорный выключатель

Принцип работы устройства

Основой конструкции любой схемы сенсорного выключателя служит датчик приближения или касания, сигнал от которого усиливается и, в зависимости от текущего состояния всей системы (включено, выключено), производит разрыв линии течения тока или ее соединение. Для этого действия применяется дополнительный силовой контур в виде электронного ключа или реле.

Самые распространенные варианты датчиков, используемых в быту для схем сенсорных выключателей света или любых других потребителей тока 220 вольт, – индукционные, инфракрасные и звуковые. У каждого из них есть свои положительные и отрицательные моменты при применении.

Схематично сенсорный выключатель можно представить системой в не проводящем корпусе, на котором находится контактная площадка, соприкасающаяся с датчиком, или же поверхность, пропускающая требуемый внешний сигнал, на который он должен реагировать. Внутри расположена основная управляющая схема, где размещен усилитель и силовой модуль.

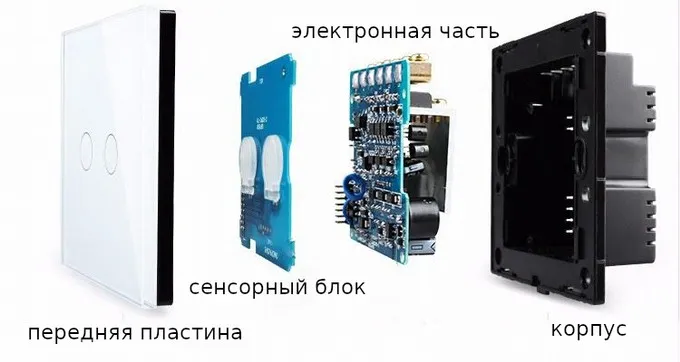

Один из вариантов структуры и строения сенсорных устройств включения

Единственным минусом сенсорных выключателей называют их большую стоимость относительно обычных, механических устройств коммутации. С другой стороны, неоспоримые плюсы использования позволяют забыть об этом отрицательном нюансе применения:

1. Пожарная безопасность, которая намного выше, чем у обыкновенных выключателей – нет периодически соприкасающихся контактов с возникновением искры, а значит и риска их возможной спайки или возгорания корпуса устройства.
2. Легкость применения – приведение в действие не требует никаких физических усилий.
3. Бесшумность и мгновенная реакция на команду от пользователя.
4. Возможность выполнения в абсолютно не пропускающем влагу корпусе, что также понижает риск возгорания в результате замыкания, или же уменьшает вероятность поражения электрическим током человека.

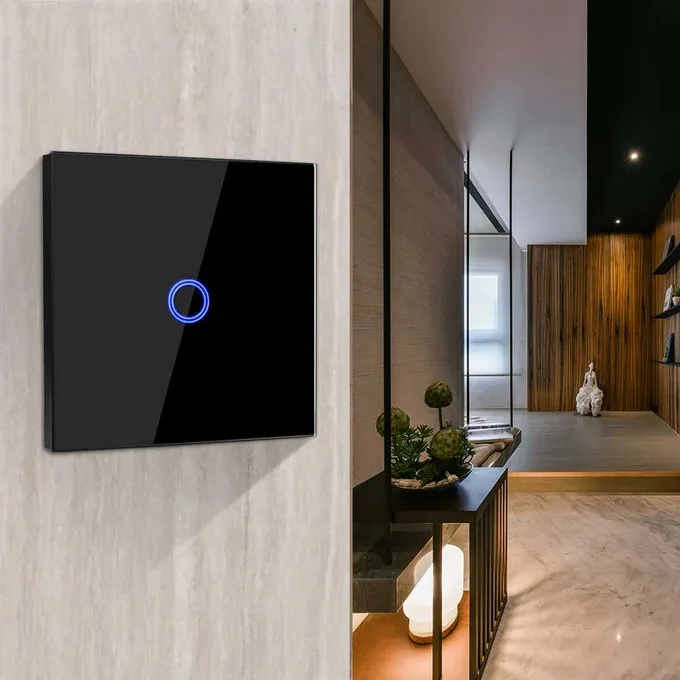

Внешний вид одного из производимых промышленностью сенсорных выключателей

1. Долговечность, обеспечиваемая отсутствием механических элементов.
2. В одном корпусе можно использовать несколько датчиков и схем их обработки, делая мультисенсорные панели.
3. Конструкция проста для сборки сенсорного выключателя света или электроприборов 220В своими руками.

Инструкция по сборке сенсорного выключателя на триггере

Одна из относительно несложных конструкций, использующих индукционный датчик в виде металлической, медной или алюминиевой пластины, расположенной на корпусе устройства и соединенной с общей схемой. На плане она обозначена, как E1.

Далее сигнал от датчика через высокоомный резистор поступает на вход полевого транзистора VT1, который уже усиливает его и перенаправляет в триггер DD1. Связка резистор – транзистор на входе дополнительно обеспечивает меры безопасности, изолируя сенсор от общего напряжения платы.

Наилучшим вариантом в представленной схеме будет использование серии поливеков КП501Б, и R1 на 2МОм.

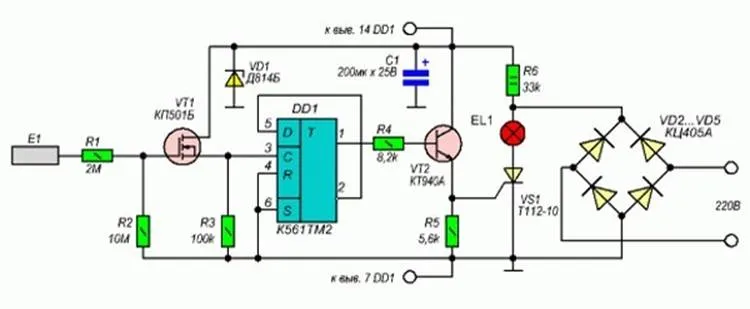

Схема индукционного сенсорного выключателя, с использованием триггера

Триггер – такой элемент схемы, который меняет свое состояние в зависимости от подаваемого сигнала на вводе. То есть при разовом пике на входе он станет или постоянно выдавать ток на выходе или прекратит это делать в зависимости от своего предыдущего режима. В представленной схеме используется достаточно распространенная марка триггеров R5617M2.

Электронный ключ, управляющий силовым модулем, состоит из тиристора VS1 (T112-10) и открывающего его, работающего усилителем сигнала от триггера, транзистора VT2 (КТ940А).

Инструкция по сборке сенсорного выключателя с инфракрасным датчиком

Более интересная схема сенсорного выключателя света представлена простой конструкцией на основе датчика HF1 (SFH506-38). Срабатывание устройства происходит, когда отраженное от руки или иного предмета инфракрасное излучение от светодиода HL1 попадает на поверхность чувствительного элемента. Притрагиваться к нему в этом случае не обязательно, достаточно поднести отражающий предмет или часть тела поближе к рядом расположенной паре элементов из излучателя и приемника.

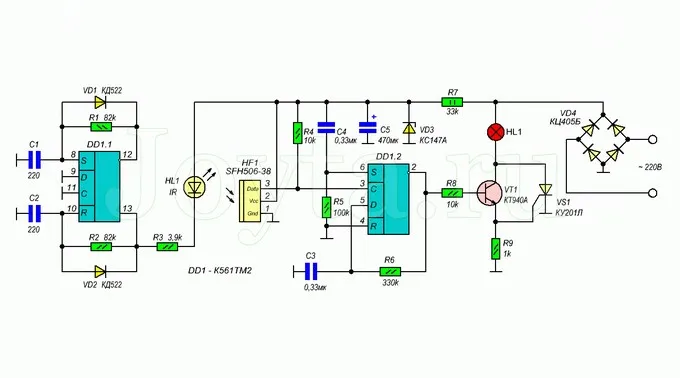

Схема бесконтактного инфракрасного включателя света

В контролирующей части цепи используется микросхема К561ТМ2, в составе которой два D-триггера. Первый, обозначенный, как DDR1.1, применяется в качестве основы мультивибратора с частотой импульсов на выходе 35…40кГц. Подстройка диапазона выполняется выбором характеристик резисторов R1 и R2. Эти сигналы, через ограничивающий ток R3, подаются на инфракрасный светодиод HL1. Излучение которого, отражаясь, попадает на HF1, в свою очередь ток от датчика, в случае срабатывания, через R5 заряжает конденсатор C4.

Эта связка выдает импульс на вход 3 триггера DDR1.2, переключая его логическое состояние на выходе 2, которое и открывает или закрывает через усиливающий транзистор VT1 (KT940A) тиристор VS1 (КУ201Л), управляющий подачей тока на лампу HL1.

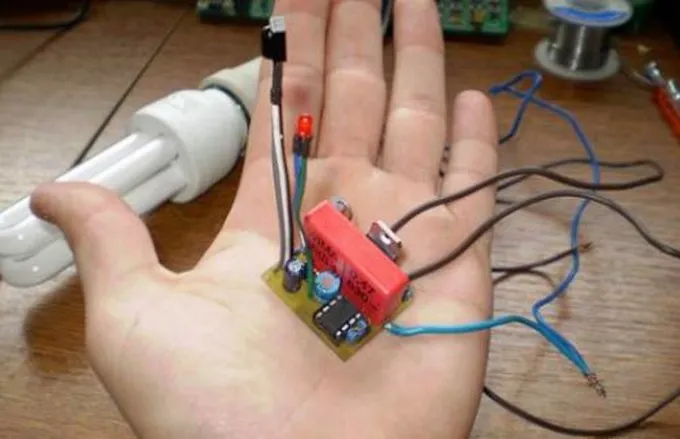

Один из вариантов сенсорного выключателя на инфракрасных лучах

Своеобразный фильтр, уменьшающий шанс ложного срабатывания схемы, представлен комбинацией элементов R6 и C3, которые вводят определенную задержку на реакцию выключателя при получении сигнала от датчика.

Инструкция по сборке сенсорного выключателя на транзисторах и реле

Одним из наиболее простых сенсорных выключателей на 220В для изготовления своими руками считается схема с использованием реле. В основе она – простой усилитель, на двух транзисторах VT1 и VT2 серии КТ315Б, сигнала с индукционного датчика, проходящего через разделительный конденсатор С1. В зависимости от состояния самого реле K1, происходит или разрыв подачи напряжения на него же, или возобновление питания.

Для устройства необходимо предусмотреть подачу постоянного напряжения 9В на плату, через внешний блок питания или дополнительную, понижающую цепь с использованием диодного моста и трансформатора.

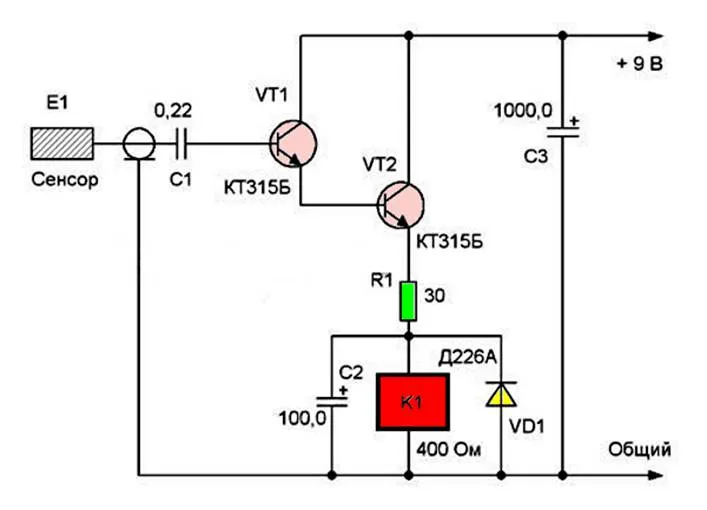

Сенсорный выключатель с использованием реле

Схемы подключения разных сенсорных выключателей

Подключить устройство управления в разрыв сети освещения или подачи тока потребителям достаточно просто, это практически ничем не отличается от монтажа обычного выключателя.

Обычно на задней стороне выключателя находятся 4 контакта, каждый из которых помечен, в зависимости от приходящих и отходящих проводников подключения. Признанным стандартом для многих производителей идет размещение слева на право – ноль(N), выводной потребителю (L1-load), вводной фазы (L1-in) и терминал сопряжения (Com). Последний зачастую соединяют перемычкой с питающим проводом.

В случае объединения нескольких выключателей в одном корпусе соответственно добавляются выводные контуры L2-load, L3-load и так далее, в зависимости от количества коммутируемых линий. Существуют также выключатели без подачи отдельного ноль на схему, с использованием электрической развязки общего провода через клиентское устройство.

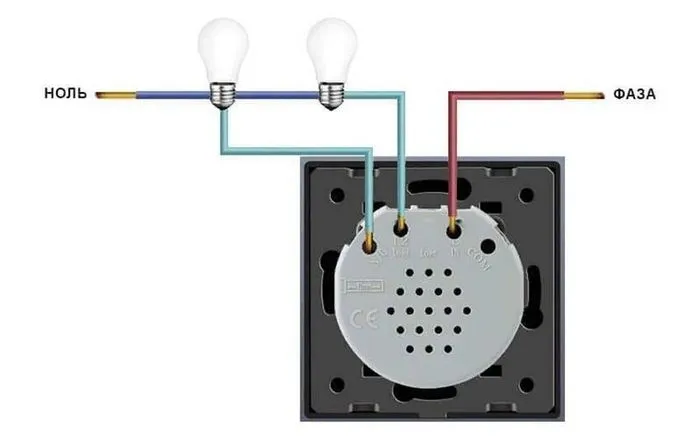

Сенсорный выключатель без нулевого провода
