Датчики день-ночь — как они функционируют, особенности устройства и правила установки.
Владельцы загородных домов и коттеджей часто задаются вопросом о том, как организовать автоматическую подсветку на своем участке. У них есть два основных варианта: установить астротаймер или использовать датчик освещения. Если вас интересует использование датчиков день/ночь, я также могу рассказать об этом.
- Принцип работы и устройство
- Характеристики и особенности выбора
- Выбор подходящего места для установки
- Схемы подключения
- Стоимость фотодатчика
Принцип работы и устройство
Это приспособление называют по-разному. Самое распространенное название — фотореле, но его также называют фотодатчиком, фотоэлементов, фотосенсором, датчиком сумерек и света, датчиком день/ночь или светоконтролирующим выключателем. Названий у устройства очень много, однако суть остается единой — оно позволяет выключать и включать освещение в автоматическом режиме.
Принцип работы датчика освещенности базируется на способности элементов менять свои свойства в зависимости от интенсивности окружающего освещения. Зачастую применяют фотодиоды, фототранзисторы и фоторезисторы. В вечернее время, при снижении освещенности, характеристики светочувствительных деталей меняются. После того, как изменения смогут достигнуть конкретных значений, происходит смыкание контактов реле, которые отвечают за питание. С рассветом изменения происходят в совершенно обратном порядке, контакты снова размыкаются, а свет выключается.
Характеристики и особенности выбора
Для начала нужно подобрать напряжение, при котором будет работать уличный датчик освещенности: 12 V или 220 V. Другая немаловажная характеристика — категория защиты. В связи с тем, что прибор будет работать на улице, защитный класс должен быть не менее IP 44. То есть внутрь такого устройства не проникнут предметы, размер которых превышает один миллиметр и им не страшны брызги воды. Следующий критерий выбора — допустимые температуры при эксплуатации.
Рекомендуется выбирать такие датчики света для уличного освещения день/ночь, которые с небольшим запасом превышают средние температуры в вашей местности.
Выбирать сумеречный датчик нужно и по мощности подключаемых лампочек и электротоку нагрузки. Тут тоже лучше брать устройства с небольшим запасом.

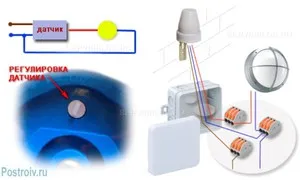

В некоторых устройствах предусмотрена возможность регулировки чувствительности. Снижать этот показатель рекомендуется при выпадении снега. В этой ситуации свет, отраженный от поверхности снега, может восприниматься датчиком как рассвет. В итоге освещение будет постоянно отключаться и включаться.
Также очень полезной опцией считается задержка срабатывания. К примеру, если в ночное время на фотореле попадет свет автомобильных фар. Если задержка будет очень маленькой, то свет отключится. Но этого не произойдет, если она будет хотя бы пять-десять секунд.
Выбор подходящего места для установки
Для нормального функционирования датчика освещенности важно грамотно подобрать место для его монтажа. Тут нужно учитывать целый ряд факторов:
На устройство обязательно должен попадать свет солнца, то есть датчик должен находиться под открытым небом.- Ближайшие окна, фонари и лампы должны быть расположены как можно дальше.
- Нежелательно, чтобы на фотореле попадало освещение автомобильных фар.
- Не стоит устанавливать световые датчики слишком высоко. Это нужно для максимально удобного обслуживания.

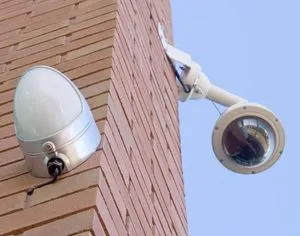

При устройстве автоматизированного уличного освещения очень важно подобрать подходящее место для монтажа. Нередко фотореле устанавливается прямо на столбе. Однако это не очень удобно в плане обслуживания, так как на такой высоте его будет трудно очищать. Лучше разместить фотодатчик на стене жилища, а к самому осветителю протянуть питающий кабель.
Схемы подключения

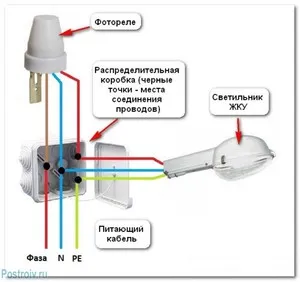

С подключением датчика освещения не должно возникнуть никаких проблем. На вход прибора заносится ноль и фаза, с выхода фаза заводится на фонари (нагрузку), а минус (ноль) идет с шины или автомата.
Если производить установку в соответствии с правилами, проводные соединения нужно делать в монтажной (распределительной) коробке. Если отключать и включать нужно мощный светильник на столбе с дросселями, то схему рекомендуется дополнить контактором (пускателем). Если освещение должно запускаться лишь на период нахождения человека, к примеру, в уличном туалете, то установку дополняют чувствительным датчиком движения.

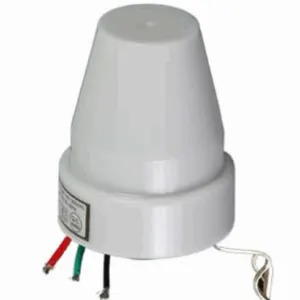

В большинстве случаев фотодатчики включают в свою конструкцию три провода: синий, красный, черный или коричневый. Во время установки системы следует помнить следующее:
- красный провод нужно подключать непосредственно к лампам;
- к зеленому или синему подсоединяется нейтраль (ноль) от кабеля питания;
- к коричневому или черному нужно подавать фазу.
Воспользовавшись этими правилами, у вас получится полностью рабочая схема.
Стоимость фотодатчика
Если у вас появилось желание произвести установку уличного освещения с помощью датчика, то вам, конечно же, будет интересна цена вопроса.
Стоимость таких устройств зависит от производителя и варьируется от двух до десяти тысяч рублей. Благодаря ассортименту у каждого есть возможность подобрать для себя наиболее оптимальное решение.
Как проверить исправность датчика температуры теплого пола?
Для проверки исправности датчика температуры теплого пола можно выполнить следующие шаги:
- Отключите питание системы теплого пола и извлеките датчик из его места установки.
- Подключите мультиметр к датчику и проверьте его сопротивление. Обычно сопротивление датчика должно составлять около 10 кОм при комнатной температуре. Если сопротивление датчика находится в диапазоне между 8 и 12 кОм, то он, скорее всего, исправен.
- Если сопротивление датчика сильно отличается от нормы, то может потребоваться замена датчика.
- Если сопротивление датчика находится в норме, то можно проверить целостность кабеля, подключенного к датчику. Для этого необходимо проверить сопротивление кабеля с помощью мультиметра. Если кабель неисправен, то его нужно заменить.
- Если датчик и кабель исправны, то проблема может быть в термостате или в системе управления теплым полом. Термостат следует проверить на наличие сигналов, приходящих на выходы управления. Если выходы термостата исправны, то неисправность может быть связана с контроллером системы теплого пола или с неправильными настройками параметров.
Если после выполнения этих шагов не удается установить причину неисправности датчика температуры теплого пола, то рекомендуется обратиться за помощью к специалисту.
