Схема Подключения Датчика Движения к Лампочке — Две Варианта с Выключателем
В помещениях, таких как закрытые помещения, кухня и двор ночью, освещение необходимо не постоянно, а лишь тогда, когда присутствуют люди. Для контроля над включением и выключением света можно установить обычный выключатель, однако более удобным вариантом является автоматизация управления освещением с использованием специализированных датчиков движения.
Для выключения света можно установить выключатель, но намного удобнее автоматизировать процесс управления светильниками при помощи специальных датчиков.
Для монтажа этих приборов можно пригласить специалиста, но если знать, как подключить датчик движения, это можно сделать самостоятельно.
Подключение датчика движения к светильнику
Схема подключения датчика движения для освещения имеется в паспорте устройства и аналогична для всех моделей таких аппаратов.

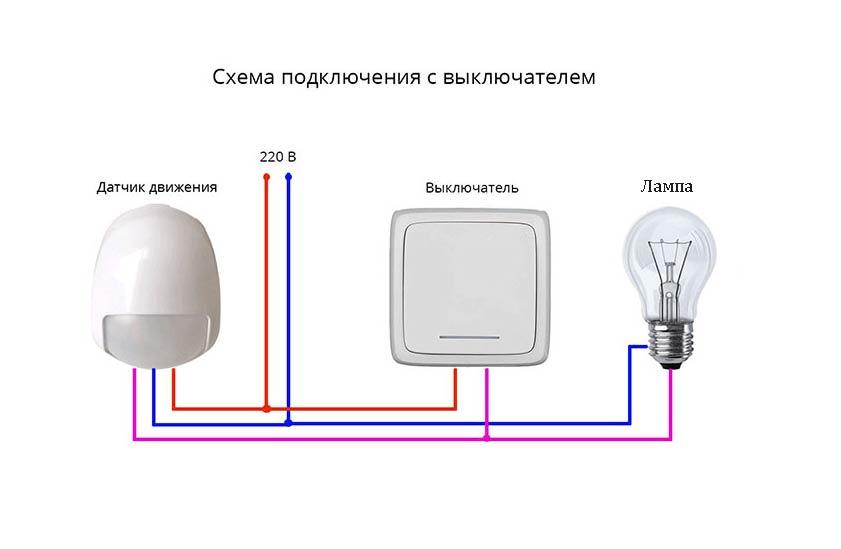

1. Подключение к светильнику после выключателя
Это более простой метод монтажа. В такой схеме датчик движения устанавливается и подключается рядом со светильником или в его линии.
Кабель с двумя жилами, ранее приходивший к лампе, присоединяется к датчику, а от него прокладывается другой, так же двухжильный провод.
При таком подключении свет будет включаться в случае появлении людей в зоне действия датчика и только при включенном выключателе.
Подключение датчика после выключателя рекомендуется производить на улице или во дворе.
Это позволяет экономить провода и использовать существующую проводку, а так же отключать освещение вручную при отсутствии людей с целью предотвращения ложных срабатываний.

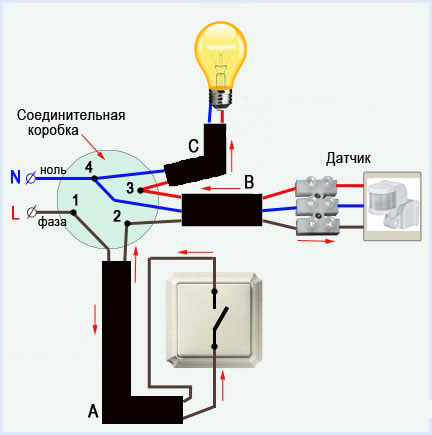

2. Установка датчика параллельно выключателю
При этом способе монтажа детектор движения присоединяется трёхжильным кабелем к той же переходной коробке, к которой подключается выключатель.
При этом коричневый и синий провода присоединяются к линии освещения соответственно к фазе и нейтрали, а жёлто-зелёный проводник подключается к проводу, отходящему от выключателя.
Такая схема применяется в закрытых помещениях и позволяет выбирать тип управления освещением — постоянно от выключателя или автоматически от датчика:
- При включённом выключателе свет горит постоянно. Это удобно в случае длительного нахождения в радиусе действия детектора.
- Если выключатель отключен, светильник загорается только при появлении людей. Выгодно при кратковременном пребывании в помещении.
Подключение проводов
Для подключения датчика к сети необходимо открыть крышку устройства. В зависимости от конструкции она может находиться спереди или сзади устройства.
Внутри аппарата находится клеммник с тремя контактами:
- L — фаза. К этой клемме подключается питающий провод коричневого цвета.
- N — нейтраль. К этому контакту присоединяется нулевой провод сети и, в зависимости от схемы электропроводки, ноль светильника. Эти проводники имеют синюю или голубую оболочки.
- L↑ или А — питание светильника. При использовании для питания трёхжильного кабеля для этого применяется жёлто-зелёный проводник, в двухжильном кабеле используется коричневый провод.
Настройка срабатывания датчика движения
Перед тем, как подключить датчик движения для постоянной работы его необходимо настроить при помощи регуляторов.
У большинства устройств имеется три ручки настройки — «SENS», отвечающая за чувствительность, «LUX», определяющая, при какой освещённости датчик будет включаться и «TIME», от которой зависит время работы освещения.
Настройка детектора осуществляется опытным путём поворотом рукояток, на каждой из которых имеются обозначения «+», «high» или «max» и «-«, «low» или «min».
Чувствительность к срабатыванию — «SENS»
Первым настраивается параметр «SENS», отвечающий за чувствительность датчика к движению в сфере контроля.
При слишком высоком значении прибор будет срабатывать даже на птиц и кошек, а при слишком низкой чувствительности возможно отсутствие включений при медленном перемещении людей.
Перед началом настройки рукоятку «LUX» устанавливают в максимальное положение для гарантированного включения, а «TIME» наоборот, для ускорения процесса настройки.
После этого последовательно поворачивая ручку «SENS» на небольшой угол и, проходя мимо датчика, выбирают положение, при котором будет происходить срабатывание в любой точке зоны контроля аппарата.
Важно! Обеспечить отсутствие срабатывания на собак среднего размера получится только в дорогих моделях устройств, а на крупных животных реагируют все датчики, независимо от конструкции.
По времени — «TIME»
Определяет продолжительность включения светильника после срабатывания прибора.
Этот параметр регулируется от 5 секунд до 10 минут, в зависимости от конструкции и типа датчика.
Для двора или подъезда задержка отключения может быть минимальной и достаточной только для выхода из освещаемой территории.
При установке аппарата в кухне или ванной продолжительность работы устанавливается выше для того, чтобы свет не отключился при временной неподвижности человека внутри помещения.
От уровня освещенности — «LUX»
В зависимости от модели может обозначаться LUX, LIGHT или DAY LIGHT. Регулировка проводится для аппаратов, находящихся на улице, в условиях необходимого для работы уровня освещёния.
На некоторых моделях вместо «max» и «min» имеются большое и маленькое изображение солнца.
Требуемое значение параметра устанавливается путём медленного поворота рукоятки до включения устройства.
Для корректной работы прибора уличный датчик должен быть смонтирован таким образом, чтобы на него не попадал свет от включаемого светильника.
Аппараты, находящиеся в закрытых помещениях, настраиваются на максимальную чувствительность.
Друзья очень прошу Вас подписаться на мой канал и поставить лайк. Это помогает в развитии канала и мотивирует на публикацию нового материала.
Когда срабатывает датчик Холла?
Датчик Холла — это электронный прибор, который реагирует на изменения магнитного поля. Обычно он состоит из магнитночувствительного элемента, такого как полупроводниковый кристалл, на который действует магнитное поле, и усилительной схемы, которая усиливает сигнал, создаваемый при действии магнитного поля на магнитночувствительный элемент.
Датчик Холла срабатывает при изменении магнитного поля вблизи его магнитночувствительного элемента. Когда магнитное поле меняется, то происходит смещение зарядов в магнитночувствительном элементе, что приводит к возникновению электрического сигнала. Этот сигнал может быть использован для измерения магнитной индукции или для определения положения объекта, на котором установлен датчик Холла.
Например, датчики Холла широко используются в автомобильной промышленности для измерения скорости и положения вращающихся деталей, таких как колеса, распределительный вал и коленчатый вал двигателя. В этом случае, при движении магнита вблизи датчика Холла, изменяется магнитное поле, и датчик срабатывает, генерируя электрический сигнал. Этот сигнал затем используется для определения скорости и положения вращающихся деталей.
Также датчики Холла могут использоваться в других областях, где требуется обнаружение магнитного поля или определение положения объектов.
