Руководство по подключению датчика движения: схема и инструкции подключения датчика движения

Теперь, при входе в помещение или темный двор, нет необходимости искать выключатель в плохо освещенной комнате или искать его в другом месте. Просто установите датчик движения, и свет будет включаться автоматически, как только вы пройдете там, где нужен свет, благодаря вашему присутствию.

Входя в помещение или темный двор, теперь не нужно искать выключатель в темной комнате или включать его где-то в другом месте. Для этого нужно просто купить датчик движения и свет будет включатся, как только вы будете проходить там где нужен свет, от одного вашего присутствия. Или же просто работать как охрана какой-либо зоны.
Датчики движения — кроме того что было перечислено выше, они экономят энергию на 30 — 40%, принцип действия его в следующем, при появлении движения в зоне обнаружения ( это обычно от 3 до 8 метров ) он замыкает цепь, тем самым включает все подсоединенные приборы к нему (такие как прожектор, просто выключатель лампы, пульт охраны который сообщит о движении). И наоборот если в зоне обнаружения никого нету цепь размыкается и отключает все подсоединенные приборы.

Область применения датчиков движения.

Применяют датчики движения в разных областях — потому как может включать электрические приборы при появлении человека в зоне охвата. Чаще всего датчики движения используются для временного включения освещения и обеспечении безопасности. В сфере безопасности датчики движения включают сирены, камеры видео наблюдения или просто прожектор.
В домах или кладовках или лестничных пролетах, их применяют там где человек находится непродолжительное время.
Современные датчики движения очень компактны и их легко установить, также их легко подключить к системе освещения или безопасности (в данном случае они могут быть еще и скрытными).
Обычно датчики движения устанавливают на стене или потолке помещения где он будет использоваться близ управляемого прибора.

Различают датчики движения на потолочные и настенные.
 У потолочных датчиков движения обычно угол обнаружения выше 360°. Датчики настенного типа имеют меньший угол обнаружения и равен примерно от 90° до 240°. Зная эти углы датчик устанавливают или направляют в контролируемую зону ( такие как: над дверью, над лестницами, площадками над гаражами и так далее).

У датчиков движения имеются настройки (ниже на рисунке) на старых образцах таких настроек не встречалось. И так вот список настроек, обычно их три (по другому их называют еще потенциометрами):

» Уровень освещенности — LUX
» Временной интервал отключения — TIME
» Уровень чувствительности — SENS

Итак разберем по отдельности  данные настройки датчика движения:

Уровень освещенности — LUX — используется для настройки датчика в светлое время суток, то есть при обнаружении движения в зоне датчик определяет уровень освещенности и если он ниже заданного (порогового), то он срабатывает. Без него он бы срабатывал и днем, включая например прожектор днем когда он совсем ненужен. И так для настройки дождитесь освещенности от окон и медленно поворачивайте регулятор LUX пока не включится свет.

Временной интервал отключения — TIME — данный регулятор задает время, в течении которого датчик движения будет работать с момента последнего обнаружения человека в зоне. Значения  обычно варьируются от 5 секунд до 10 минут.

Уровень чувствительности — SENS — чем выше поставите регулятор на чувствительность, тем лучше датчик движения реагирует на движения в зоне обнаружения. Если не хотите чтобы датчик не реагировал например на кошек уменьшите чувствительность, если же датчик не реагирует на вас в зоне, то увеличьте чувствительность. Также, если свет включается самопроизвольно, тоже уменьшайте чувствительность. Нужно еще учитывать и тот факт, что настройка датчика движения летом и зимой могут отличатся.

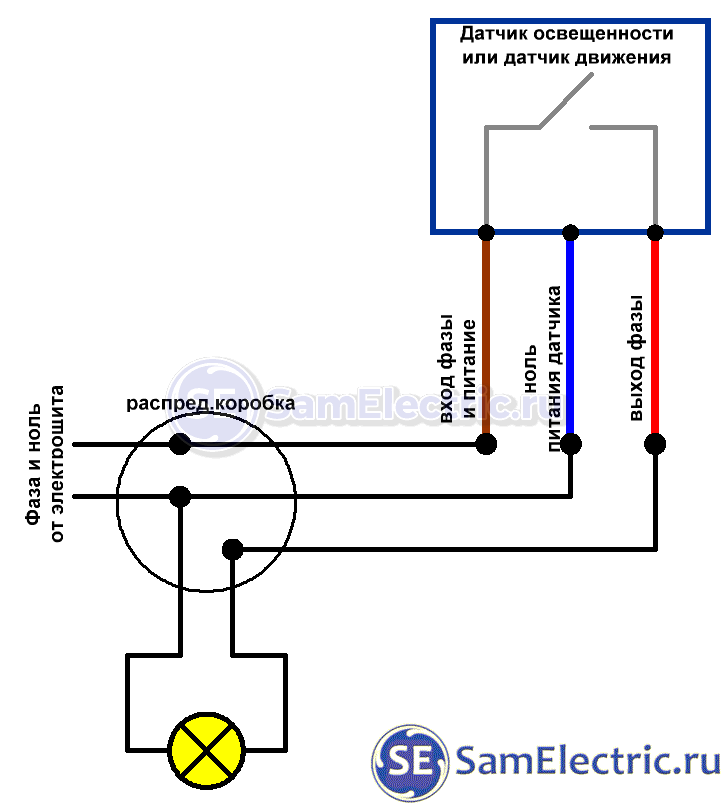

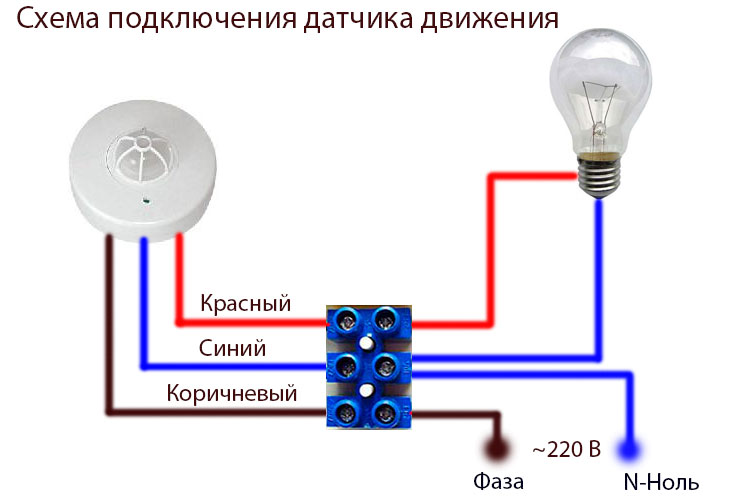

Установка датчика движения.

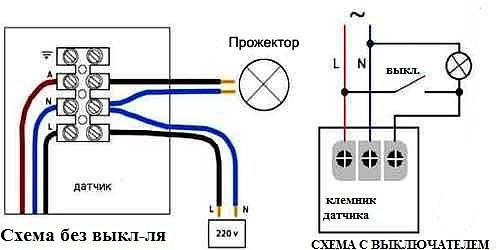

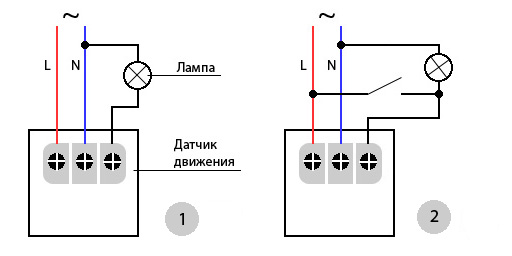

Установить датчик движения не сложнее чем, подключить обычную розетку или выключатель. Бывают случаи, что нужно чтобы свет в определенном месте работал постоянно вне зависимости от того, есть ли там движение. Вот примеры схем подключения датчика движения, где подключен выключатель которые оставляет свет включенным, подключенный к датчику параллельно:

Если комната, где установлен датчик и ему не хватает зоны обнаружения, можно использовать схему с двумя датчиками движения, схема ниже:

Раньше датчики ограничивались  мощностью от 500 до 800 Ватт, сейчас же есть датчики с мощностью и 1500 Ватт. В случае с датчиками движения от 500 — 800 Ватт, меньшая мощность ограничивает их использование с мощными лампами, где нужно осветить большие площади и возникает необходимость использовать магнитный пускатель, схема ниже:

При проведении работ с подключением датчиков движения, делайте это с отключенным электричеством в  вашем доме, так же не забудьте за изолировать все оголенные участки проводки и еще раз перепроверьте правильность всех схем подключения. После чего можно собрать его и установить в выбранной зоне.

Как проверить исправность датчика температуры теплого пола?

Для проверки исправности датчика температуры теплого пола можно выполнить следующие шаги:

1. Отключите питание системы теплого пола и извлеките датчик из его места установки.
2. Подключите мультиметр к датчику и проверьте его сопротивление. Обычно сопротивление датчика должно составлять около 10 кОм при комнатной температуре. Если сопротивление датчика находится в диапазоне между 8 и 12 кОм, то он, скорее всего, исправен.
3. Если сопротивление датчика сильно отличается от нормы, то может потребоваться замена датчика.
4. Если сопротивление датчика находится в норме, то можно проверить целостность кабеля, подключенного к датчику. Для этого необходимо проверить сопротивление кабеля с помощью мультиметра. Если кабель неисправен, то его нужно заменить.
5. Если датчик и кабель исправны, то проблема может быть в термостате или в системе управления теплым полом. Термостат следует проверить на наличие сигналов, приходящих на выходы управления. Если выходы термостата исправны, то неисправность может быть связана с контроллером системы теплого пола или с неправильными настройками параметров.

Если после выполнения этих шагов не удается установить причину неисправности датчика температуры теплого пола, то рекомендуется обратиться за помощью к специалисту.
