Как отключить датчик движения встроенный в светильник?

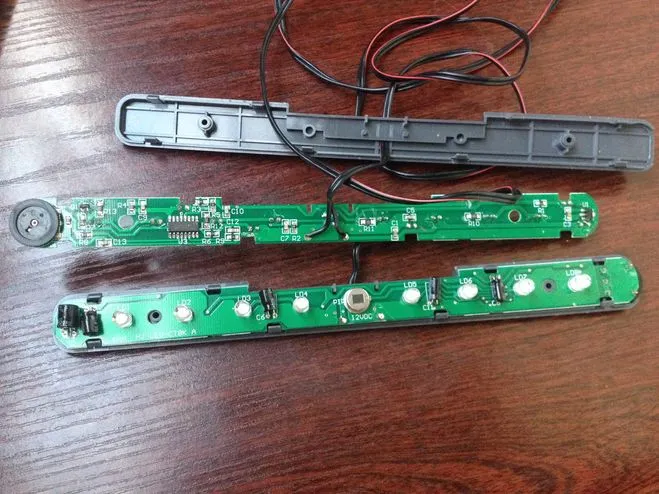

Исходя из фотографий платы, очевидно, что уровень информации недостаточен для предоставления рекомендаций относительно мест, где следует провести перемычки или наоборот, разорвать токоведущие дорожки. Однако на снимках понятно, что на этой плате размещены как датчик движения, так и электронный ключ, управляющий светодиодами, а также сами светодиоды.

Но из фото понятно, что и датчик движения, и электронный ключ, который включает светодиоды, и сами светодиоды — всё на одной плате. Было бы отдельными блоками оформлено (датчик с реле отдельно, светодиоды отдельно) — было бы намного проще.

Из этого можно заключить, что. не разбираясь в электронике задачу не выполнишь. Просто отнесите это всё добро человеку, умеющему держать в руках паяльник и отличающему диод от конденсатора — он разберется и поможет.

Только фотографии под вопросом, к сожалению не достаточно.

Нужна схема (электрическая) светильника с датчиком движения, что бы точно определиться как его отключить.

Датчики движения встроенные в светильник разные, могут работать по разному принципу (микроволновые, ультразвуковые, инфракрасные, комбинированные варианты).

Подключение может быть разным.

Некоторые датчики движения реагируют на изменение температуры, некоторые на движение, другие работают за сёт звука, есть датчик, есть приёмник, между ними постоянный сигнал (контакт), сигнал прерывается (объектом) свет включается.

Что касается отключения, то опять же нужна схема и надо знать какого типа датчик движения.

Как вариант отключения, это покупка вот такого не прозрачного лака спрея (аэрозольного).![][1­ ]

Просто пшикните (нанесите) его на индикатор датчика движения и он перестанет работать.

Вариант с лаком не плохой, он не испортит внешний вид светильника в отличии от изоленты, или скотча.

Второй вариант поиск схемы в интернете и далее согласно схеме отключения датчика от светильника.

Если чуть понятней, там «лес» проводов некоторые из которых надо отпаять от общей схемы, а какие и где, всё уже индивидуально.

Источник

Как отключить датчик движения на светодиодном светильнике

Качественное освещение придомовой территории и площадок промышленных предприятий — важный фактор обеспечения безопасности и комфортного пребывания. Светодиодный прожектор с датчиком движения — надёжный и экономный вариант организации освещения. Выбор модели зависит от поставленных задач и особенностей объекта.

Назначение устройств

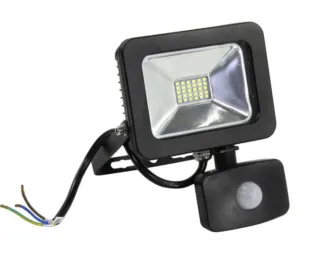

Светодиодный прожектор с ДД освещает прилегающую территорию, когда в зоне действия появляется движущийся объект

Прожектор с датчиком движения предназначен для освещения прилегающей территории в момент нахождения в зоне действия человека или группы людей. После выхода из зоны обнаружения прибор отключается.

Распространённые места установки светодиодных светильников:

• прилегающая к жилому строению территория, дачные участки;
• мосты, тоннели, пешеходные переходы;
• автостоянки и рекламные баннеры;
• входы жилых, общественных и административных зданий;
• складские помещения.

Не применяют прожекторы с датчиками в местах проведения работ — отключившийся светильник может стать причиной производственных травм.

Установка фонарей с датчиком движения в местах постоянного пребывания людей нецелесообразна.

Состав оборудования и принцип действия

В функциональную схему прожектора с датчиком движения входят:

• блок питания для светодиода и датчика;
• светодиодная матрица или отдельный светодиод;
• датчик движения;
• регулируемая схема задержки выключения;
• датчик освещенности.

Алгоритм работы прожектора заключается в том, что питание на светодиоды подаётся только при появлении в зоне обнаружения людей или движущейся техники. Блок задержки отключит питание через заранее установленное время после прекращения передвижений людей (проезда транспорта). Датчик освещённости блокирует работу устройства в светлое время, чтобы исключить «лишние» циклы включения-выключения.

Детектор движения может находиться в едином со светильником корпусе или быть выносным.

Типы датчиков

В светодиодных прожекторах используют три разновидности детекторов движения: радиоволновый, инфракрасный, звуковой.

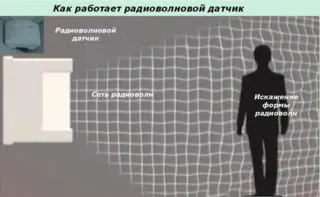

Радиоволновые датчики в основном применяют в светильниках для улицы. Эти приборы относятся к активному типу.

В пространство излучаются сверхвысокочастотные волны. Отражённые от неподвижных объектов лучи возвращаются в прибор с той же частотой. Если волна отразилась от движущегося предмета, частота «вернувшихся» волн будет отличаться от излучённых. Прибор отслеживает изменение и при обнаружении явления подаёт питание на светодиоды.

Преимущества радиоволновых датчиков:

• стабильная работа вне зависимости от времени года;
• отсутствие ложных включений при порывах ветра и сквозняке.

Недостатком являются подверженность ненужным срабатываниям при работе в зоне сильных электромагнитных помех от мощного электротехнического оборудования.

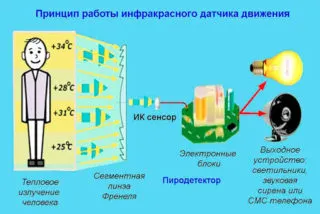

Инфракрасные датчики анализируют тепловую температуру окружающих предметов, «запоминая» суммарное состояние в разных сегментах. При появлении в зоне обнаружения человека (техники) сумма температур изменяется, включается прожектор.

В жару, когда температура тела близка к окружающим предметам, датчик не всегда видит разницу, включение светодиодов происходит с перебоями. То же явление встречается зимой, когда человек в тёплой одежде, поверхность которой не сильно контрастирует с окружающей обстановкой. Светильники с инфракрасными датчиками больше подходят для закрытых помещений или небольших двориков.

Звуковые датчики реагируют на возникающий шум, источником которого могут служить шаги или негромкий разговор. Прожекторы с таким типом детекторов лучше подходят для закрытых помещений. Для уличных светильников сигналом могут быть звуки проезжающего вдали автомобиля или пролетающего самолёта.

Тип питания

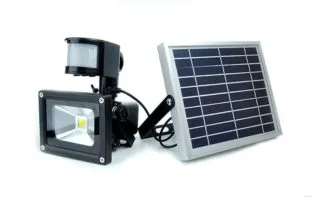

Прожектор с ДД на солнечной батарее

Существуют три разновидности приборов по типу питания:

• работающие от сети постоянного или переменного тока;
• беспроводные со встроенными аккумуляторами;
• питающиеся от аккумуляторов, подзаряжающихся от солнечных элементов.

Первый тип распространён в частных домах и на предприятиях. Используется бытовая сеть 220 В или напряжение от блоков питания. Установка источников резервного питания позволит пользоваться прибором при кратковременных отключениях электросети.

Встроенные аккумуляторы придётся регулярно подзаряжать, поэтому лучше выбрать фонари, которые легко демонтировать и установить после зарядки. Датчик движения позволяет экономить заряд, включая прибор на небольшое время.

Наиболее независимы от сети прожекторы с датчиком движения, работающие от солнечной батареи. Не устанавливают такие датчики в местах, где возможны частые включения фонаря — в зимнее время ресурса аккумулятора не хватит на весь тёмный период суток. Часто такие фонари можно увидеть на пешеходных переходах вне населённых пунктов.

Достоинства и недостатки

Устройства выполняют охранную функцию и позволяют экономить энергию

Экономичные и яркие светодиоды, управляемые датчиками движения, делают прожекторы востребованными во многих случаях. Обусловлена популярность особенностями такой светотехники:

• широкий спектр мест, где прожекторы востребованы;
• надёжность и долговечность — светодиоды намного устойчивее, чем галогеновые и лампы накаливания в условиях регулярных циклов включения-выключения;
• низкая стоимость, сравнимая со светильниками, оснащёнными галогеновыми лампами;
• экономия электроэнергии за счёт светодиодов и включением на непродолжительный срок по мере необходимости;
• высокая светоотдача на ватт потребляемой мощности;
• широкий диапазон рабочих температур;
• автоматическое включение без использования коммутационной аппаратуры, что важно исходя из соблюдения мер безопасности в уличных условиях;
• возможность питания от аккумуляторов, благодаря низкому энергопотреблению.

Неправильный выбор типа детектора и ориентация в пространстве могут служить причинами частого включения, что быстро приводит к выходу из строя светодиодной матрицы. Причиной ложного срабатывания могут стать домашние животные.

Для рабочих зон необходимо дублировать освещение, так как при незначительных движениях человека прожектор может потухнуть, что недопустимо при производстве работ, чревато травмами.

Критерии выбора

При покупке ориентируются на потребительские свойства и технические характеристики прожектора, к которым относят:

• безопасность использования;
• допустимые условия эксплуатации;
• параметры экономичности;
• мощность и необходимую освещённость в зоне работы прибора;
• угол обзора и цветовую температуру.

Неправильно выбранный фонарь доставит больше забот и станет нервировать пользователя неверной работой.

Класс защиты

Электроприборы при использовании вне помещений подвергаются воздействию пыли, осадков, ветра. Перепады температуры способствуют накапливанию конденсата на защитных стёклах и в районе расположения электронной схемы. Каждый из факторов может стать причиной поломок.

Класс защиты обозначается в виде аббревиатуры IP-ХХ, где первая цифра говорит о степени защиты от твёрдых частиц, вторая — о способности противостоять проникновению влаги и воды.

Для прожекторов, используемых в уличных условиях без козырьков и навесов первая цифра в обозначении не может быть меньше 5, вторая меньше 4.

При значении IP меньше 54, светильник выйдет из строя после второго-третьего дождя, а плата и стекло покроются пылью.

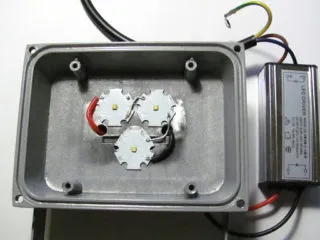

Материал корпусов

Дешёвые модели выполняют в пластиковых корпусах. Для прожекторов мощностью свыше 10 Вт такое исполнение не подходит. Светодиодам необходим качественный отвод тепла, поэтому предпочтительнее выбирать изделия с корпусом из металла. Чаще всего в производстве используют силуминовые составы.

Пластик подвержен растрескиванию, потере пластичности от прямых солнечных лучей, поэтому не подходит для открытых площадок. Такие прожекторы можно использовать для непродолжительного включения в закрытых помещениях.

При покупке фонаря в пластиковом корпусе необходимо убедиться, что светодиодная матрица (светодиод) расположены на массивном радиаторе.

У прожекторов с металлическими корпусами можно временно отключить датчик движения на период проведения работ или при приёме гостей. Использовать режим постоянного свечения в пластмассовых светильниках нельзя.

Мощность и экономичность

От мощности зависит размер прожектора

Мощность напрямую зависит от требуемых размеров освещаемой площадки.

В домашнем хозяйстве наиболее востребованы прожекторы мощность от 20 до 140 Вт, для промышленных объектов подходят фонари 150–250 Вт.

Экономичность зависит от потребляемой мощности и правильно настроенного датчика движения. Чрезмерно выбранный период до выключения способствует излишнему расходу электроэнергии и быстрому разряду батареи в беспроводных светильниках.

В большинстве моделей время до выключения после последнего зафиксированного движения можно выбрать в пределах от 15 секунд до 1,5 минут, иногда до 10 минут. Этого достаточно, чтобы преодолеть неосвещённый участок или открыть дверь калитки.

Напряжение питания обычно находится в пределах 180–240 В, как и предусмотрено ГОСТом.

Температура излучения

Параметр влияет на качество восприятия визуальной информации.

Промышленные прожекторы выпускают с температурой от 2700 до 6500 Кельвин. Чем выше число, тем более светлым будет цвет излучения.

Выбор зависит от предпочтений пользователя, но лучше остановиться на светильниках с параметром от 3500 до 5500 К.

Стоит проверить свечение на стенде в магазине, или поинтересоваться у соседей, если они уже установили прожектор.

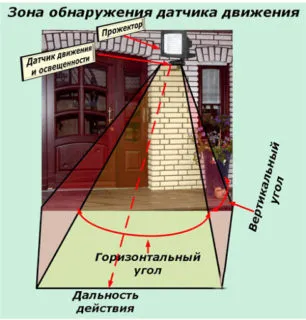

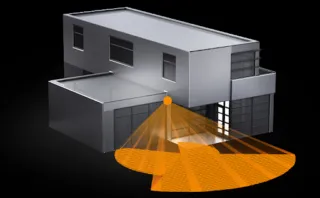

Зона обзора

Светодиодные матрицы могут обеспечивать освещение в горизонтальной и вертикальной плоскости под разными углами. Чем больше угол, тем белее мощный фонарь потребуется.

Ориентируются по конкретным условиям на объекте. Слишком узкий луч оставляет невидимыми участки вблизи и вдали от прожектора.

Перед покупкой стоит начертить картинку в масштабе к реальным размерам дома и участка и примерно рассчитать требуемые углы освещения в горизонтальной и вертикальной плоскостях.

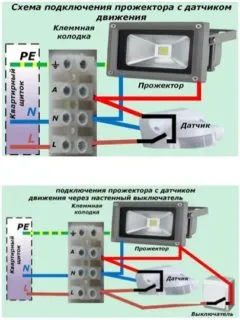

Монтаж светильника

К каждому изделию производитель печатает подробную инструкцию по монтажу. В упаковочную коробку может быть вложен трафарет, по которому можно разметить отверстия под крепление.

В зависимости от мощности прожектора выбирают сечение питающего провода. Для большинства светодиодных моделей достаточно кабеля сечением 0,5 мм². Количество жил 2. Если имеющаяся проводка допускает заземление, приобретают 3-х жильный провод.

Питание подключают от ближайшей распаячной коробки или розетки. При необходимости проводят линию от распределительного щитка. Важно иметь возможность отключения питания для технического обслуживания.

Установку проводят на жёсткую поверхность, исключающую вибрацию от ветра или проезжающего транспорта. По стенам провод проводят в гофротрубе, которую крепят через каждые 50–70 см. До столбов или заборов кабель прокладывают воздушным или подземным способом.

Маркировка проводов должна соответствовать стандарту:

• синий или чёрный — рабочий ноль, присоединяется к клемме, обозначенной «0» или «N»;
• красный, белый или коричневый — фаза, маркируемая «Ф» или «L»;
• жёлто-зелёный — заземление.

Внешние датчики подключают согласно инструкции.

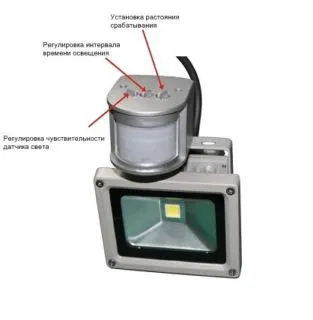

После монтажа и пробного пуска проводят настройку датчика движения. Часть прожекторов позволяет регулировать зону обнаружения датчика независимо от направления луча, что позволяет выбрать такой режим включения, когда человек ещё не вошёл в зону освещения.

С наступлением сумерек настраивают порог срабатывания датчика освещённости. Как правило ручка регулировки обозначена словами «DayLigh». Регулировка «Time» устанавливает время включённого состояния. Регулятор «Sens» нужен для настройки чувствительности. Установкой порога регулируют дальность срабатывания датчика, либо загрубляют прибор, чтобы свет не включался от перемещений домашних животных. Регулировка отсутствует на дешёвых моделях.

При необходимости проводят подключение прожектора через отдельный выключатель или автомат. Это позволит управлять прибором в ручном режиме.

Лучшие производители и модели

Большую часть рынка заняли прожекторы нескольких фирм.

Производители и надёжные модели светильников с датчиками движения для бытового использования:

• WOLTA, Германия, серия WOLTA WFL-05 мощностью 10, 20, 30 и 50 Вт;
• NAVIGATOR, Россия, производство в г. Клин, серия NFL-M;
• GAUSS, Россия, серия Gauss Elementary;
• НАНОСВЕТ, Россия, часть производства находится в Китае: серия FAD;
• FERON, Россия, серия SEN;
• Falcon, Китай, серия Falcon Eye.

Установка светодиодных прожекторов с датчиками движения — простой способ получить освещённое пространство, экономя при этом деньги на оплату счетов за электроэнергию. Монтаж и настройка доступны любому владельцу недвижимости, имеющему элементарные навыки работы с электросетями.
