Датчик движения: устройство, принцип работы, схема и области применения.

Хотите узнать больше о датчиках движения? В нашей статье рассмотрены устройство, принцип работы, схема и области применения этого удивительного устройства. Узнайте, как выглядит датчик движения и как он может улучшить вашу жизнь!

Датчик движения -бесконтактное устройство, реагирующее на перемещение объекта в зоне отслеживания. Широко используется в системах охраны и автоматизации различных процессов, в том числе, освещения и кондиционирования. Понять, как работает датчик движения, могут не только специалисты. Это устройство современное, но не настолько сложное.

Содержание статьи

• Сферы использования сенсоров
• Как работает: устройство и принцип действия датчика движения?
  • 2.1 Инфракрасный
  • 2.2 Микроволновый
  • 2.3 Ультразвуковой
  • 2.4 Комбинированный
• Схема датчика движения на примере стандартного HC-SR501
• Варианты крепления
• Подключение и установка устройства

Сферы использования сенсоров

Область применения датчиков движения (ДД) чрезвычайно широка. Они необходимы для обнаружения посторонних на охраняемых объектах, присутствуют в каждой системе сигнализации. Но могут регистрировать не только несанкционированное проникновение: способны обнаруживать утечку газа, жидкостей, процесс открывания окон и дверей.

Датчики движения инициируют процесс записи в автомобильных видеорегистраторах и комплексных системах отслеживания. Современные энергосберегающие светильники также оснащены этими устройствами и обеспечивают освещение территории в момент присутствия на ней человека или группы людей. Аналогичным образом функционируют «умные» системы кондиционирования.

Наиболее чувствительные приборы называют «датчиками присутствия».

ДД регистрирует изменение тепловых или волновых характеристик в зоне обслуживания, но при стабилизации этого фона воспринимает его как норму. Так, если человек будет находиться на отслеживаемой территории какое-то время в неподвижном состоянии, освещение отключится.

Высокочувствительные датчики присутствия будут регистрировать малейшие изменения характеристик зоны обслуживания и неподвижность объекта не является для них поводом для возврата в исходное состояние. Таким образом, они выполняют ту же задачу, но более точно и тщательно. В связи с этим, датчики присутствия — более дорогие устройства, и стоимость техники, на которой они установлены, выше.

Как работает: устройство и принцип действия датчика движения?

Существует несколько видов ДД, отличающихся способом регистрации изменений в зоне наблюдения. Любой из них может быть встроен в прибор или являться самостоятельным выносным устройством в отдельном блоке.

Инфракрасный

Инфракрасные детекторы движения — наиболее распространенные пассивные приборы отслеживания. Большинство из них состоят из двух блоков:

• монтажного;
• аппаратного.

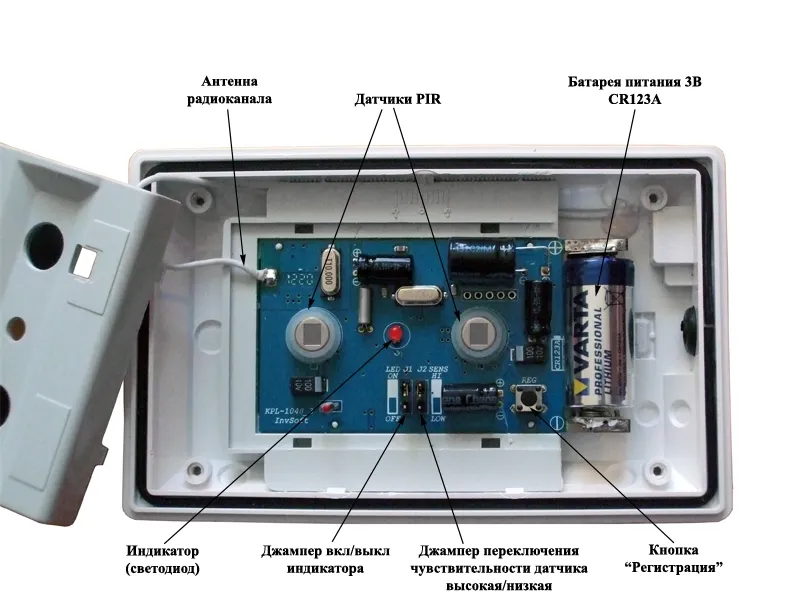

Эти элементы соединены между собой подвижным сочленением, обеспечивающим поворот корпуса и настройку угла обзора обслуживаемой территории. В аппаратном блоке находятся плата управления и сенсоры:

• пироэлектрический инфракрасный, функция которого заключается в распознавании движения;
• светочувствительный, представляющий собой фоторезистор, фиксирующий и оценивающий степень освещенности;
• полевой транзистор, выполняющий роль усилителя;
• в устройствах, работающих в системах тревожной сигнализации, установлены дополнительные детекторы.

Монтажный блок предназначен для фиксации прибора и соединения его с источником питания и другой аппаратурой. Например, прожектором освещения или блоком сигнализации. Также на нем находятся регуляторы для выполнения настройки работы ДД.

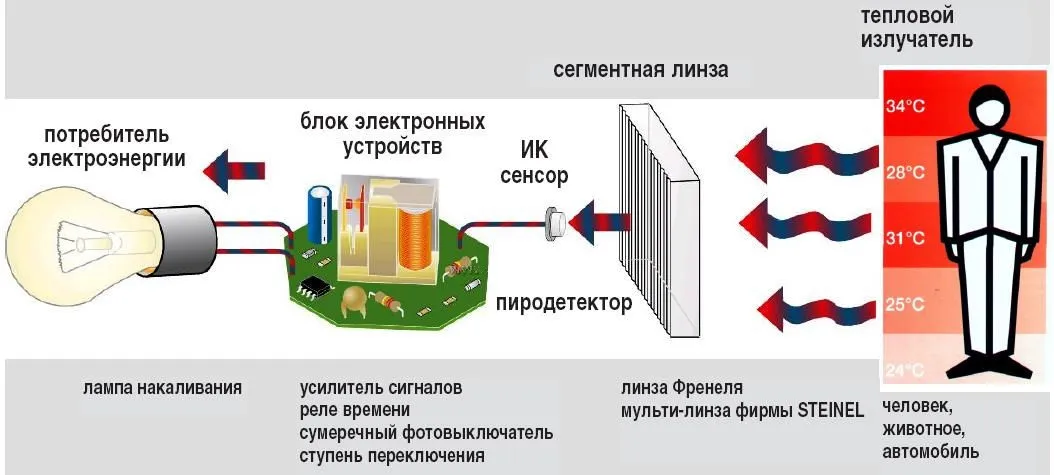

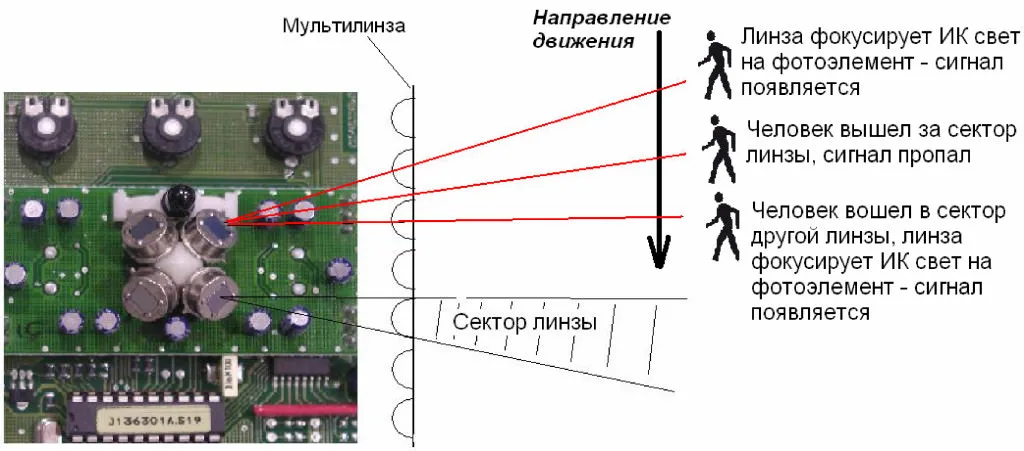

Принцип работы инфракрасного датчика движения основан на обнаружении и регистрации теплового излучения, исходящего от объекта, находящегося в зоне обслуживания. Пироэлектрический инфракрасный сенсор состоит из прозрачной кварцевой пластины и слоя керамики. У современных бытовых моделей максимальная дальность обнаружения движения — 12 м.

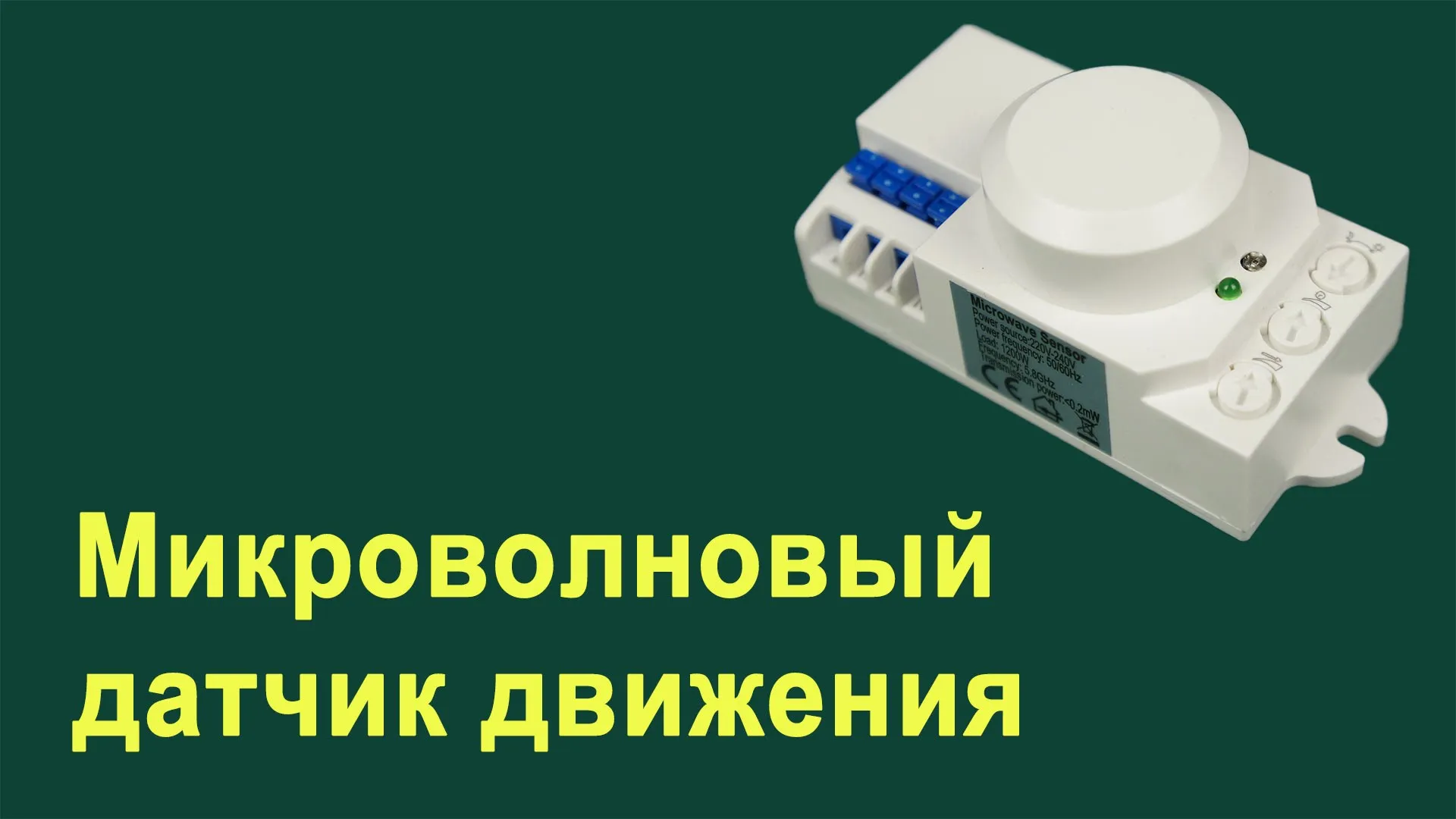

Микроволновый

Как и инфракрасный, микроволновый датчик движения (ДДМ) непрерывно сканирует зону отслеживания. Но принцип работы у него иной. Микроволновый реагирует на изменение радиочастотного (иначе называемого СВЧ или микроволнового) фона.

Он же (датчик) этот фон (поле) и генерирует.

ДДМ непрестанно излучает электромагнитные волны, которые, в случае проникновения на обслуживаемую территорию, отражаются от объекта (нарушителя) и возвращаются к сенсору с измененными волновыми характеристиками.

Датчик регистрирует их и передает сигнал управляющей аппаратуре, выполняющей свои задачи: включение освещения, кондиционирования, тревожной сигнализации.

Важное отличие микроволнового от инфракрасного в том, что первый регистрирует любые объекты: теплокровные (людей и животных) или искусственно созданные предметы и механизмы.

А инфракрасный — только те, которые способны излучать тепло. ДДМ работает по принципу радиолокации и способен вычислять и фиксировать скорость перемещения обнаруженного объекта.

Ультразвуковой

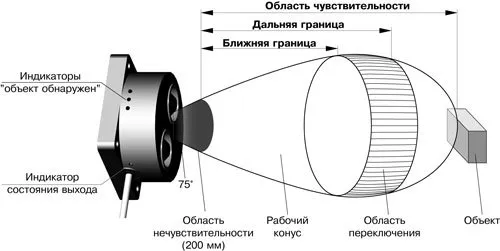

Из наименования устройства становится понятным, что работает оно с применением ультразвуковых волн. Такой датчик представляет собой прибор, состоящий из нескольких деталей. Одна из них — генератор ультразвука. Он работает в непрерывном режиме, испуская звуковые волны с частотой в диапазоне 20-60 кГц. Они проникают сквозь зону отслеживания, и при наличии в ней препятствий, отражаются назад, к датчику.

Происходит регистрация изменения характеристик ультразвукового излучения.

Далее срабатывает автоматика, выполняющая заданную функцию. Ею может быть подача электропитания на осветительный прибор.

Многие домашние животные способны воспринимать ультразвук и реагировать на него, часто негативно. Поэтому датчики, работающие по принципу генерирования УЗ волн, не рекомендованы для установки на территориях с присутствием животных.

Комбинированный

Комбинированные датчики движения созданы с целью использования лучших характеристик уже имеющихся: инфракрасных, микроволновых и ультразвуковых. И минимизировать присущие каждому из них недостатки.

Так, СВЧ волны микроволнового устройства способны проникать сквозь строительные конструкции (стены) и регистрировать помехи в соседнем помещении.

С целью исключения этой ситуации, в одном приборе объединяют сразу два детектора: микроволновый и инфракрасный. Если второй не обнаруживает изменения температурного фона в зоне отслеживания, зарегистрированные первым помехи не принимаются к сведению.

Комбинированные датчики движения — наиболее мощные и точные приборы. Чаще всего они устанавливаются на потолке и способны обнаруживать присутствие объектов на расстоянии 10-12 м.

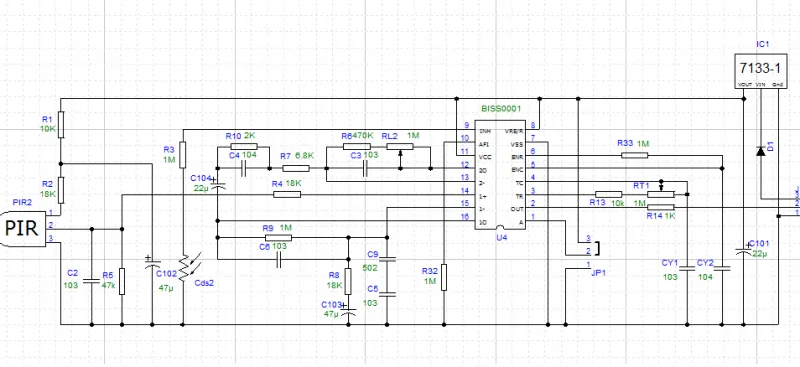

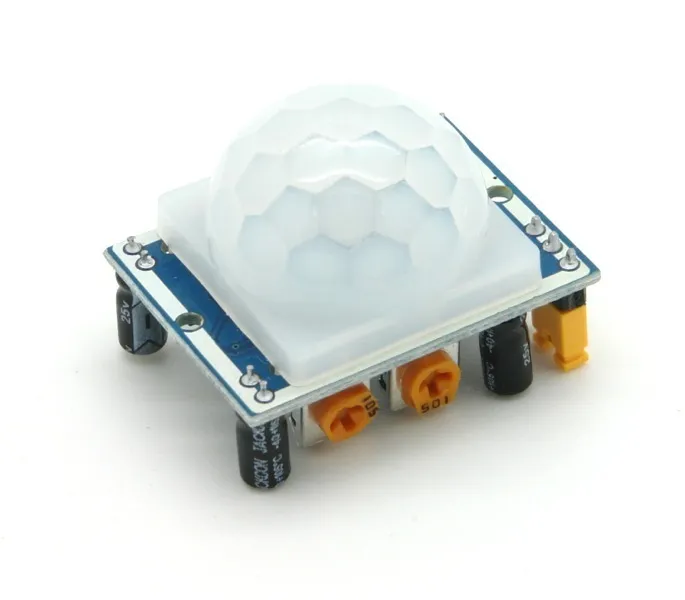

Схема датчика движения на примере стандартного HC-SR501

Датчик движения HC-SR501 — один из самых распространенных, работает по принципу регистрации инфракрасных волн. Прибор устроен просто, но для понимания принципы его работы необходимы специальные знания в области радиоэлектроники. Пользователю достаточно ознакомиться с упрощенной принципиальной схемой работы.

Конструкция прибора включает несколько элементов:

• пироэлектрический датчик 500ВР, состоящий из двух модулей;
• линза Френеля;
• микросхема BISS0001, управляющая работой устройства;
• комплекс резисторов и транзисторов.

Принцип работы:

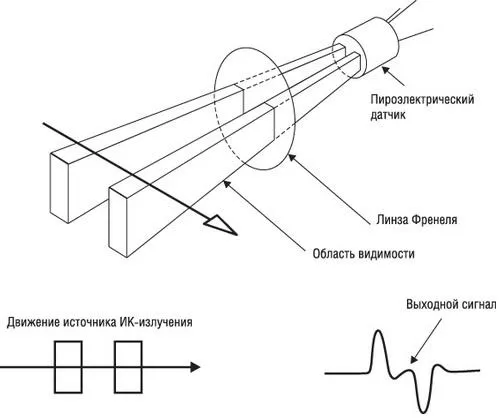

• инфракрасные волны, излучаемые объектом в зоне наблюдения, последовательно попадают на первый и второй элементы пироэлектрического датчика;
• поочередное поступление сигналов фиксируется электронным модулем управления;
• формируется логический сигнал;
• реализуется заданная функция: подается питание на осветительный прибор, включается вентиляция, срабатывает сигнализация и др.

Помимо самого датчика движения, в конструкцию прибора входят исполнительное устройство и безтрансформаторный блок питания. В схеме ДД предусмотрена установка температурного и фотоэлемента, что расширяет спектр возможностей стандартного устройства.

При установке перечисленных элементов датчик будет срабатывать при регистрации изменения температурного и светового режима.

Варианты крепления

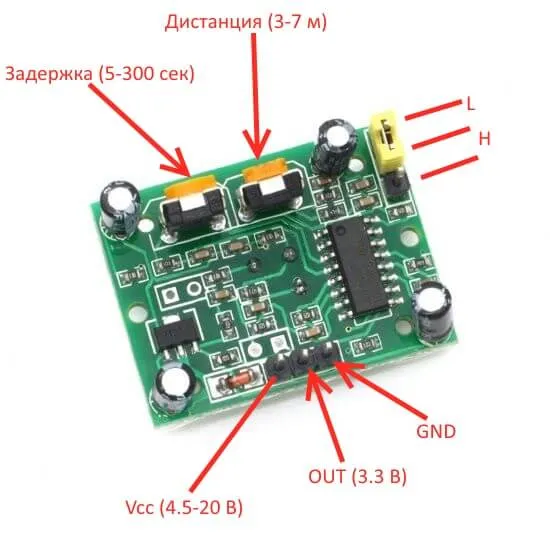

Датчик движения HC-SR501 — компактный прибор, оснащенный тремя выходами:

• GND — земля;
• VCC — питание;
• OUT — цифровой, для передачи логического сигнала.

Выбор режима работы осуществляется с помощью модуля с тремя контактами и джампером (перемычкой).

• Н — при неоднократном срабатывании детектора остается высокий логический уровень;
• L — импульс формируется при каждом срабатывании сенсора.

На корпусе прибора имеется выступ с отверстием под крепежи: шурупы, саморезы. Датчик можно устанавливать на любые горизонтальные и вертикальные поверхности из дерева, пластика, гипсокартона, укрепив соответствующим образом. Как правило, высверливания отверстий для фиксации столь легких предметов, не требуется.

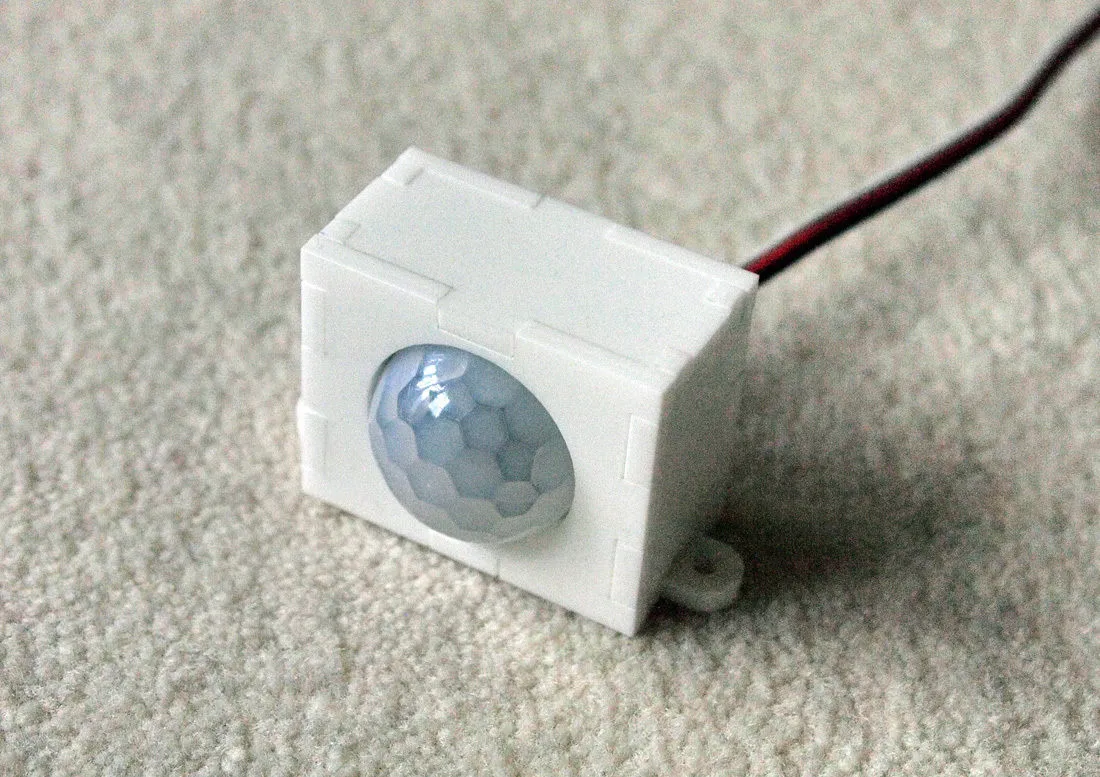

Не все производители поставляют ДД в корпусе. У некоторых он идет как открытая плата с линзой Френеля. Для использования прибора на улице необходимо самостоятельно установить ДД в подходящий пластиковый корпус, вырезав в нем отверстие под линзу.

Подключение и установка устройства

Датчик движения HC-SR501 чаще всего необходим для подключения к приборам освещения в целях экономии электроэнергии. Для реализации этой задвчи потребуются:

• выпрямитель на 4-20 В;
• реле (оптимально — SRD-05VDC-SL-C);
• светильник с лампочкой, работающий от сети напряжением 220 В.

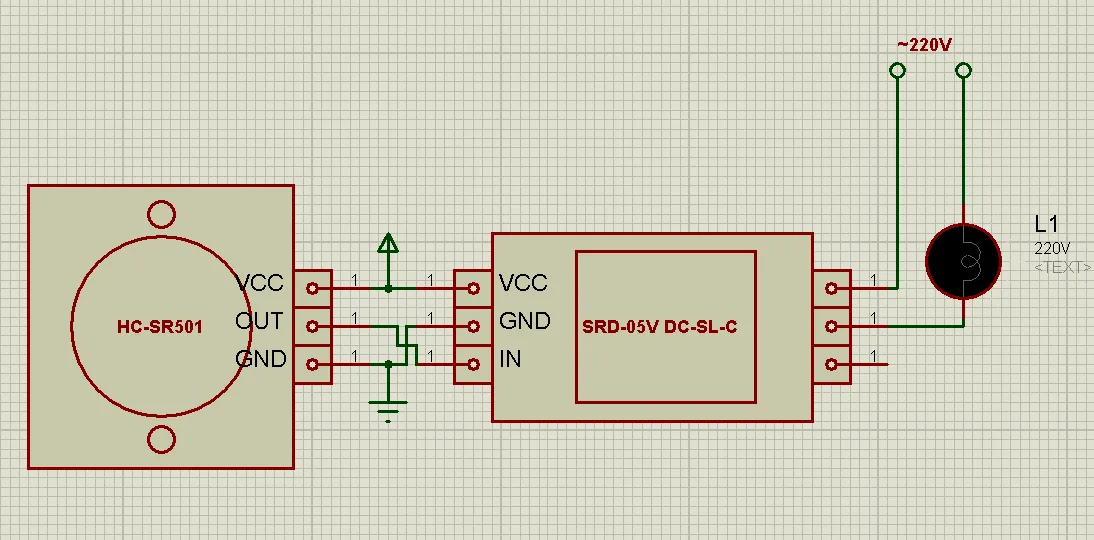

Схема подключения

Датчики движения одинаково хорошо работают в помещении и на улице. Но для монтажа с внешней стороны зданий необходимо выбирать приборы с герметичным, влагонепроницаемым корпусом. Учитывают и диапазон рабочих температур устройства.
