Как функционируют датчики движения для освещения: инфракрасные, микроволновые и другие принципы работы

Термин «датчик движения» применяется для обозначения небольшой составной части устройств, относящихся к классу датчиков обнаружения. Основная функция таких устройств, особенно в области безопасности, заключается в передаче информации о заданных действиях на специальный пульт. Если интересует вопрос «как работают датчики движения», то важно понимать, каким образом эти устройства функционируют и каким образом они обеспечивают обнаружение движения.

• Устройство и принцип работы ↓
• Область применения ↓
• Виды датчиков движения ↓
• Ультразвуковой ↓
• Инфракрасный ДД ↓
• Микроволновый ДД ↓
• Комбинированные ДД ↓
• Как выбрать датчик движения? ↓
• Лучшие модели ↓
• Flash-SRP600, LC 100 (цена – 403,1 руб.) ↓
• Crow LC 102 (цена – 1 397,96 руб.) ↓
• SWAN 1000 (цена-1410 руб.) ↓
• Страж П-314 (цена -2 913,03 руб.) ↓
• PIR-3SP (цена – 2890 руб.) ↓
• Установка датчика ↓
• Выводы ↓

Главная цель подобных аппаратов, в охранной сфере – сообщение о действиях, указанных в программе, на специальный пульт.

Датчики движения подлежат классификации по месту их размещения:

• размещенные внутри объекта;
• расположенные по всему периметру на улице;
• установленные по периферии;

Типичные действия, которые входят в программу датчиков:

• реагирование на телодвижения людей, на обозначенной территории;
• сообщение о повреждениях форточек, стекол, оконных и балконных конструкций;
• уведомление о попытках вторжения через стены и крышу;

Устройство и принцип работы

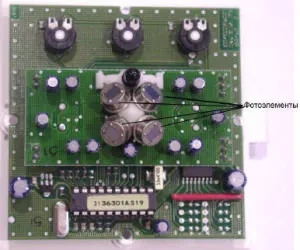

Устройство ИК датчика:

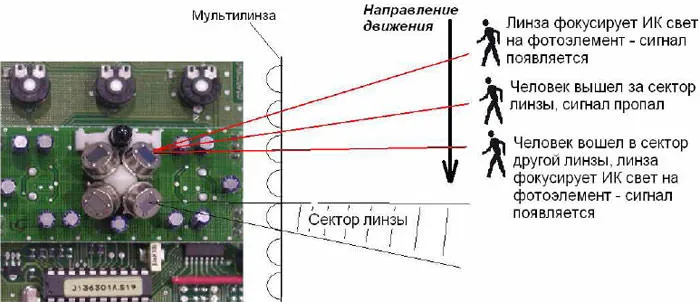

Принцип работы датчика движения:

Принцип работы и само устройство ДД достаточно просты:

1. В прибор установлен датчик, замечающий излучение тепла людей, после чего, срабатывает система, например, осветительных устройств.
2. На подконтрольной территории ДД, при возникновении движения, которое спровоцировал человек, осуществляется замыкание силовой цепочки.
3. Осуществление контрольных функций без перерыва, в установленном месте, за инфракрасным излучением – главный принцип срабатывания ДД.
4. В месте наблюдения, тепловое поле изменяется, при появлении достаточного по весу, объекта в движении.
5. В контролируемой зоне, ДД может подать сигнал, если телодвижения человека не существенные, например, он просто размахивает рукой. Это возникает из-за чередования зон общего инфракрасного поля в шахматной последовательности.
6. Для срабатывания датчиков важно, чтобы объект двигался.
7. С помощью ДД можно производить управление электронными аппаратами – освещением, работой кондиционеров, мероприятий охраны.

Во всех ДД возможно поменять настройки:

1. Промежуток времени отключения. Можно задавать любое время с момента обнаружения движения.
2. Предел освещенности. Это нужно для того, чтобы контролировать работу аппарата в разный период суток.
3. Порог чувствительности. Чем больше чувствительность, тем быстрее прибор среагирует.

Область применения

Наиболее распространенные ситуации, при которых использование ДД будет полезным:

• регулировка процессов запуска фонтана;
• управление функцией подсветки плавательного бассейна, искусственных водоемов;
• регулировка процесса деятельности световых приборов при входе в помещения;
• охранные объекты;

Все категории этих приборов можно использовать в работе совместно с таймерами и сенсорными устройствами, которые осуществляют слежение и управление периодичностью осветительных приборов. Подобные конфигурации датчиков называют сумрачными выключателями. Они запускают работу самих датчиков только в темное время суток.

Виды датчиков движения

На сегодня, наибольшим спросом пользуются виды ДД:

• ультразвуковые (УЗ);
• инфракрасные (ИК);
• микроволновые (СВЧ);
• комбинированные;

Каждый вид имеет достоинства и недостатки, применяется в разных условиях.

Рассмотрим по отдельности обозначенные типы ДД:

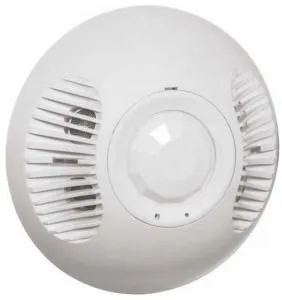

Ультразвуковой

Осуществляет слежку за объектами ультразвуком. При передвижении людей, датчик срабатывает. Их часто устанавливают в патронниках автомашин, в системах осуществления контроля за слепыми зонами. В жилых комплексах отменно показали себя на лестничных площадках.

Недостатки УЗ ДД:

1. У животных вызывает дискомфорт, поскольку они чувствуют ультразвуковые частоты.
2. Дальность действия не далека.
3. Начинает работать только при резких движениях, их можно обмануть плавными действиями.

Плюсы УЗ ДД:

1. Невысокая ценовая категория.
2. Не подвержены воздействиям природной среды.
3. Фиксируют движения при любых материалах объекта.
4. Не теряют рабочие функции при возникновении влажности, пыли.
5. Не реагируют на перепады температурного режима окружающей среды.

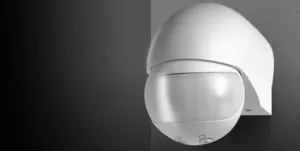

Инфракрасный ДД

Обнаруживает изменения теплового излучающего действия окружающих объектов. При передвижении людей, излучение по очереди фокусируется линзами прибора на сенсоре, что служит посылом для выполнения установленной в датчике функции. При повышении количества установленных линз, увеличивается чувствительность аппарата. Зона охвата у ДД зависит от площади поверхности линз.

Недостатки ИК ДД:

1. Они могут ложно срабатывать на теплый ветер.
2. При работе в уличных условиях, снижается достоверность из-за попадания дождя, солнечных лучей.
3. Не видит людей, искусственным образом не излучающих ИК излучения (накрытых специальными материалами).

Плюсы ИК ДД:

1. Точность регулирования расстояния нахождения объектов при их движении.
2. Удобство применения вне зданий, поскольку реагирует только на объекты с собственной температурой.
3. Полная безвредность для людей, животных, поскольку вредных компонентов не выделяет.

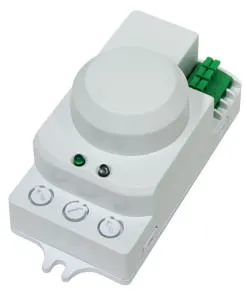

Микроволновый ДД

Выпускает магнитные волны высокой частоты, которые, отражаясь, замечаются сенсором. При их изменении, прибором приводится в действие, обозначенная у него функция.

Минусы СВЧ ДД:

1. Наиболее высокая цена на него.
2. Возможны ложные срабатывания, при появлении признаков движения за установленным диапазоном наблюдения, например, за окном.
3. Могут представлять опасность здоровью людей, следует отдавать предпочтение ДД с минимальной мощностью производимого излучения. Безвредным считается непрерывное излучение с потоком мощности до 1 мВт.

Плюсы СВЧ ДД:

1. В охранных целях, может устанавливать объекты за хрупкими стенами, стеклами.
2. Режим его работы не влияет от температуры среды.
3. Реагирует даже на малозначительные движения.
4. Сам по себе имеет небольшие размеры,

Комбинированные ДД

Содержат сразу пару методов обнаружения признаков движения, например, ультразвукового и СВЧ. Это довольно удачный выбор для наиболее достоверного определения характера перемещения объектов на подконтрольной территории. Принцип работы этих устройств очень продуктивен. Недочеты одной технологии замещаются плюсами другой.

Как выбрать датчик движения?

Если устройство приобретается для установки в условиях улицы, то необходимо знать:

1. Температуры, при которых возможна эксплуатация прибора: от -35 до +50 градусов, влажность – до 100 %.
2. Класс, к которому отнесена защита устройства.
3. Качество и удобство настройки параметров прибора.
4.  Присутствие антисаботажной функции, которая дает уведомления, если кто-то пожелает сломать аппарат.

Если ДД приобретается для внутреннего пользования, то он может иметь небольшой температурный режим работы, но для него важен имеющийся угол обнаружения: от 180 до 360 градусов.

Перед тем, как приступить к выбору ДД, следует выделить основные параметры:

1. Сфера использования: дома, на улице, в организации.
2. Наличие энергосберегающей функции.
3. Дальность режима срабатывания.
4. Точная настройка параметров включения и выключения датчика.

Советы по выбору:

1. Для квартир, домов лучше всего приобретать инфракрасный датчик обнаружения движения, он не представит опасности для людей, от него не исходят излучения, он экономично расходует электроэнергию.
2. Не рекомендуют использовать ДД с люминесцентными лампочками, предпочтение лучше отдавать светодиодным или обычным.
3. Класс защиты, для уличных вариантов ДД, охранного наклона, должен составлять 65 или 55.

Лучшие модели

Самыми популярными вариантами датчиков движения признаны:

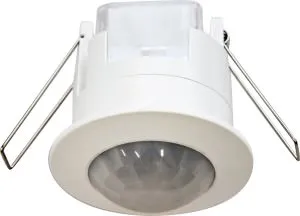

Flash-SRP600, LC 100 (цена – 403,1 руб.)

Модель Flash не срабатывает на появление животных, если вес их меньше 25 кг.

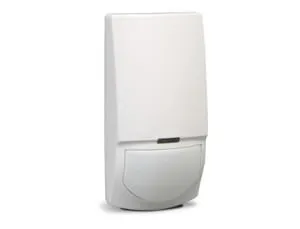

Crow LC 102 (цена – 1 397,96 руб.)

Приборы Crow LC102, SWAN 1000 являются комбинированными, они очень точные.

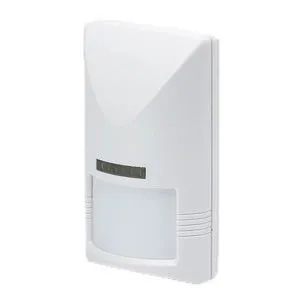

SWAN 1000 (цена-1410 руб.)

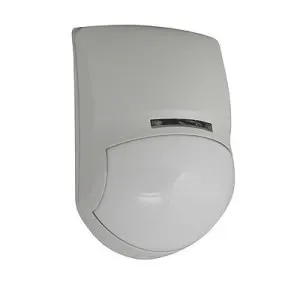

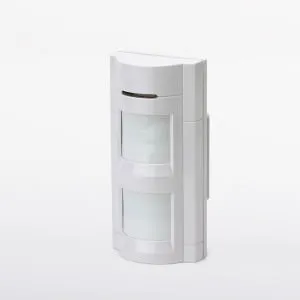

Страж П-314 (цена -2 913,03 руб.)

Их применяют в сфере охраны. Он не дает реакцию на телодвижения животных. Работа распространяется на определение ИК излучения людей. При обнаружении ИК излучения, датчик выясняет вес объекта и сигнализирует на пульт, когда он больше 20 кг.

Преимущества:

• простота в процессе установки;
• имеет модный дизайн;
• его можно устанавливать на улице;

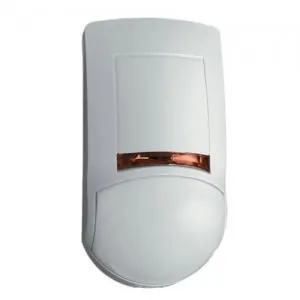

PIR-3SP (цена – 2890 руб.)

Среди беспроводных ДД, большим спросом пользуется PIR-3SP. Он, так же не реагирует на движения животных, применяется в сфере охраны объектов.

Обработка поступающего сигнала происходит микропроцессором, который производит дополнительную проверку информации.

Преимуществами прибора являются:

• подача сигналов тестирования на центральный блок;
• при разряде батареи подается сигнал;
• применение протокола шифрования данных с кодом;

Установка датчика

Процесс установки датчиков движения технически не сложен и не составит труда для профессионала в этом деле. Без специальных познаний, лучше этим не заниматься.

Кабель ДД соединяется с общей проводкой целого дома или помещения, через стандартную коробку распределения.

Совместно с датчиком движения, как правило, сразу происходит установка таймера, сенсорных устройств, реагирующих на изменения интенсивности внешнего освещения. Это делается для того, что бы ДД включался только при наступлении темноты на улице.

В процессе установки датчиков, нужно учитывать габариты помещения, расположение оконных и дверных проемов, наличие козырьков, поскольку все это оказывает влияние на правильную и достоверную работу приборов.

Подробные инструкции по установке ДД и мер безопасности, которые следует при этом соблюдать, указаны в паспортах купленных приборов.

Выводы

1. Датчики движения – довольно распространенные приборы во многих сферах: от осветительных приборов, до охранных комплексов.
2. От типов ДД зависят их функциональные особенности и сфера применения.
3. Оптимальными вариантами являются комбинированные ДД, которые не имеют недостатков.
4. При выборе ДД внимание следует уделять температурным режимам их работы, безопасности для людей и животных, наличию функции энергосбережения и антисаботажной системы.
5. Установку ДД лучше доверить профессионалам, а вот выбрать его – под силу каждому.
