Монтаж инфракрасного теплого пола — укладка ИК-пленки, подключение, терморегуляция, работа с деревянным основанием

Инфракрасный теплый пол, устанавливаемый с использованием пленки, можно спрятать под разнообразными покрытиями, такими как ламинат, линолеум, ковролин, паркет или плитка. Это решение часто является оптимальным для обеспечения тепла в помещении.

Возможность самостоятельного монтажа, значительная экономия затрат на обогрев, простота укладки и бюджетность — это далеко не все преимущества современной технологии. Чтобы узнать больше, необходимо подробно ознакомиться с подробным описанием методики.

• Что это за процесс?
• Необходимые инструменты
• Материалы для укладки
  • 3.1 Терморегуляторы
• Пошаговая инструкция по установке
  • 4.1 Подложка
  • 4.2 Подключение датчиков
  • 4.3 Как укладывать ИК-пленку?
  • 4.4 Подключение к электричеству
  • 4.5 Финишное покрытие
• Нюансы для деревянного основания
• Первый запуск
• Возможные ошибки
• Средние цены
• Полезное видео
• Заключение

Что это за процесс?

Инфракрасными теплыми полами называется термостойкая пленка, внутри которой упакованы полоски карбоновой пасты. В нее также впаяны медные или серебряные шины. Этими шинами соединяется карбоновая паста.

Через подобную конструкцию подается ток определенной частоты и силы. Под его воздействием карбоновые элементы испускают инфракрасное излучение, длина волны которого варьируется от 5 мкм до 20 мкм.

В процессе работы сборная часть не вызывает нагрева и высушивания окружающего воздуха, что является важным отличием теплого пола от различного рода обогревателей и радиаторов.

Инфракрасные лучи вызывают нагрев окружающих предметов — стен, напольного покрытия, мебели, потолка. Однако, свойства этого излучения кардинально отличаются от электромагнитного излучения.

ИК лучи не имеют вредного воздействия на организм человека. Животного или растений. Научными исследованиями доказано, что подобная система обогрева экологически чистая и не имеет побочных эффектов. Помещение нагревается очень быстро с минимальным расходом электроэнергии.

Необходимые инструменты

Установить теплый пол без наличия всех необходимых инструментов невозможно. До начала работ у мастера должен быть приготовлен набор самых простых инструментов:

• плоскогубцы;
• отвертка;
• нож монтажный;
• кусачки;
• ножницы;
• омметр/многофункциональный тестер;
• молоток.

Также понадобится специализированный инструмент. Например, для зажима контактов ИК пленочного пола и для создания отверстий под дюбеля.

Материалы для укладки

В базовый комплект пленочного ИК пола входят:

• термодатчики;
• терморегулятор;
• зажимы или клипсы;
• электрические провода.

В качестве дополнительных материалов необходимо иметь:

1. Нагревательную пленку. Нужно подбирать материал в зависимости от длины и ширины. Производители предлагают три основных размера ширины — 50 см, 80 см, 100 см. Наибольшая длина отрезка — 8 м. Пленку можно приобрести в нужном количестве, она отлично режется. Главное, чтоб количество погонных метров соответствовало утепляемой площади.
2. Теплоотражающую подложку. Лучше всего, на лавсановой основе, пенотерм, техническая пробка, НПП ЛП. Количество рассчитать по всей площади, чтобы исключить любые неровности. Материал одновременно может выполнять функции подложки под ламинат. В многоквартирном доме на верхних этажах можно взять утеплительный материал тонкого слоя. Для частного дома или первого этажа нужна прослойка потолще. Это необходимо для экономии электроэнергии. Фольгу брать нельзя!
3. Терморегулятор. Этот элемент должен быть отдельным на каждую комнату.
4. Комплект электропроводки. Длина проводов должна соответствовать размещению всех элементов питания — терморегуляторов, термопленки, источников электроэнергии.
5. Кабель для подключения к сети. Здесь важно учесть значение сопротивления.
6. Сетку, полиэтиленовую пленку.
7. Скотч строительный.
8. Дюбеля.
9. Изоляцию и специальные контактные зажимы. Количество зажимов нужно взять в точном соответствии с числом кусков нагревательной пленки.
10. Датчик температуры. Его параметры зависят от количества терморегуляторов.
11. Листы фанеры. Нужны при установке системы под паркет, ковролин, линолеум.
12. Листы ГВЛ или стекломагнезитовые. Используются при установке системы под плитку.

На строительном рынке можно найти большой выбор материалов для монтажа ИК теплого пола.

Терморегуляторы

Монтаж теплого пола разрешено проводить только с использованием терморегулятора, идущего в комплекте или специально приобретенного для данных целей.

Существует много разновидностей терморегуляторов — механические, с электронным дисплеем, умные сенсорные модели. Любой элемент предназначен для поддержания заданной температуры на одном уровне. При выборе устройства следует учитывать несколько факторов.

Основной — мощность регулятора. Если требуется обогрев большого помещения, понадобится установить два и больше регуляторов.

Второй фактор — вид прибора:

1. Механический относится к наиболее простому типу. Используется для небольших помещений — санузлов, балконов, подсобных комнат. Он не имеет возможности точной настройки температуры. Регулировка производится с помощью колесика и клавиши.
2. Электронный уже оборудован кнопочным управлением и дисплеем. Подходит для использования для любого типа теплого пола — инфракрасного и электрического. Позволит выставит температуру более точно, немного экономит затраты на электроэнергию. Рекомендован для небольших помещений без разделения на зоны.
3. Программируемый относится к цифровым приборам с инфракрасным датчиком температуры. Экономит до 70% электропотребления. Процесс регулировки происходит с помощью сенсорного дисплея. Особенность модели — возможность установки четырех временных режимов. Есть системы с встроенным недельным программатором, контролирующим температуру нагрева на 7 дней.

В современном строительстве программируемый регулятор считается наиболее оптимальным вариантом.

Пошаговая инструкция по установке

Классикой строительных работ является подготовка поверхности основания. На нем не должно быть неровностей. Допустимый перепад уровня — не более 3 мм на 1 кв. м. Если неровности большего размера, требуется провести выравнивание, затем очистить от загрязнений и пропылесосить. Основание должно быть сухим.

Также в перечень подготовительных работ входит:

• расчет площади;
• прорисовка схемы монтажа ИК пола;
• определение точного места расположения термостата.

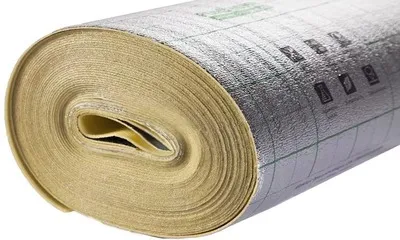

Подложка

Функции подложки:

1. Создать ровную поверхность. Если помещение расположено над подвалом или грунтом, то оптимальным вариантом подложки будет экструдированный пенополистирол толщиной 50-100 мм. Его следует класть на черновую стяжку, сверху прикрепить отражающий материал.
2. Не допустить теплопотерь. В данном случае инфракрасное излучение будет направлено в одну сторону и предотвратит увеличение расхода электроэнергии
3. Облегчить монтаж финишного напольного покрытия. Основу под инфракрасный теплый пол нужно выбрать в соответствии с будущим верхним материалом.

Особенности укладки подложки заключаются в том, чтобы она имела одинаковую толщину и была уложена сплошным ковром. Полотна соединяются встык, а все швы проклеиваются металлизированным скотчем. Материал должен покрывать всю поверхность помещения, которое отапливается. К основанию он крепится двусторонним скотчем, чтобы избежать сдвигания.

Монтаж производится на чистое основание. Вначале необходимо уложить пароизоляционный слой, например, полиэтиленовую пленку. При укладке подложки следует отступить от стен 100 мм. Эти проемы закрыть ленточным демпфером.

От качества укладки подложки зависит эффективность работы ИК теплого пола.

Подключение датчиков

Начальным этапом является установка регулятора. Без него нельзя определить, с какой мощностью работает система. Соответственно отсутствует возможность настройки. В результате нагревательные элементы работают на износ, перегреваются и быстрее выходят из строя. Поэтому установка терморегулятора — очень важный этап.

Начать нужно с подбора места для прибора и разметки. Здесь есть несколько нюансов:

• изделие крепится подальше от источников тепла;
• оптимально — возле розетки электропитания;
• высота расположения — 1 метр и более;
• не допускается попадание прямых солнечных лучей и воздействие сквозняков.

Процесс работы:

• под терморегулятор просверлить отверстие;
• просверлить штробу на расстоянии 25 см от места расположения датчика;
• глубина штробы 1-2 см;

В штробу проложить кабель для регулятора и провод питания.

Этот этап следует делать только после укладки теплоизоляции и непосредственно ИК пленки.

Окончательная работа с термодатчиком делается в заключение монтажа. Датчик температуры проводят в штробу между подложкой и нагревательной пленкой. Крепят его специальным строительным скотчем. Датчик температуры — это терморезистор с медным проводником длиной 3 м и защищенный стеклянной колбой.

Медный проводник служит соединителем с терморегулятором. Если планируется укладка плиточного покрытия, то кроме стеклянной колбы датчик еще защищен гелевой оболочкой. От терморегулятора прокладываются две штробы. Одна для провода к нагревательному элементу, вторая для электропроводки датчика. Трубка для датчика располагается на полу. Важно, чтобы при ее укладке было минимальное количество поворотов или изгибов.

Установка датчика температуры производится на расстоянии от 0,5 до 1 метра от стены, где установлен терморегулятор. Второй параметр — ровно посередине между двумя соседними витками греющего кабеля. После завершения монтажа нужно зафиксировать термодатчик монтажной лентой либо фольгированным скотчем.

При укладке пленочного теплого пола датчик нужно установить под листом обогревателя.

Также под термодатчиком нужно проложить теплоизоляцию, иначе эффективность системы обогрева будет низкой.

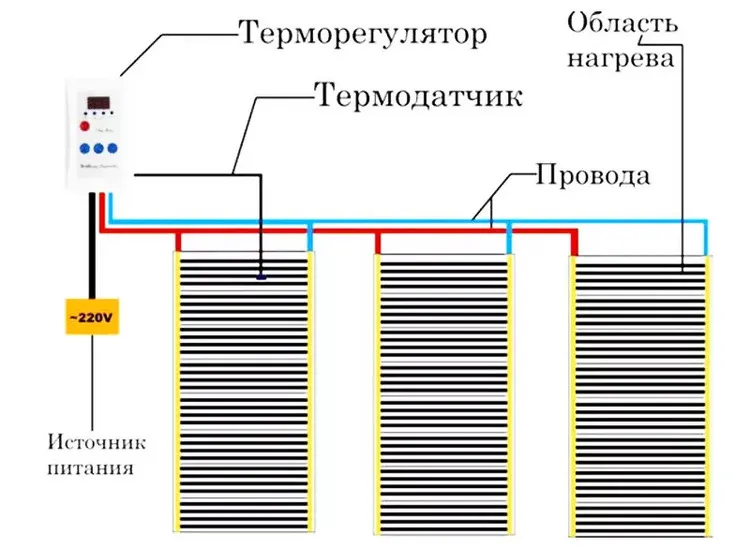

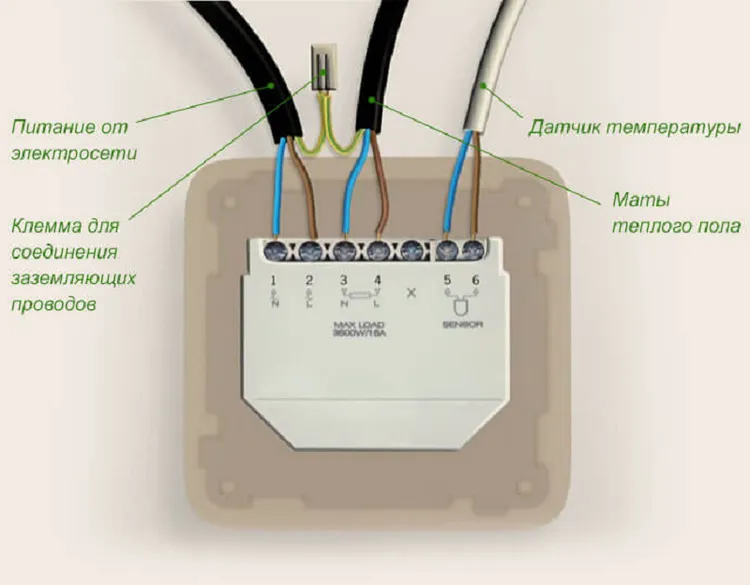

Общая схема подключения датчика температуры:

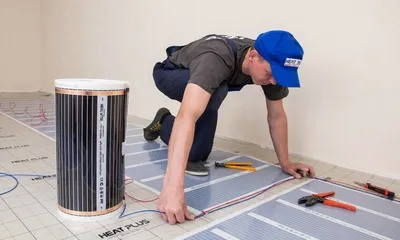

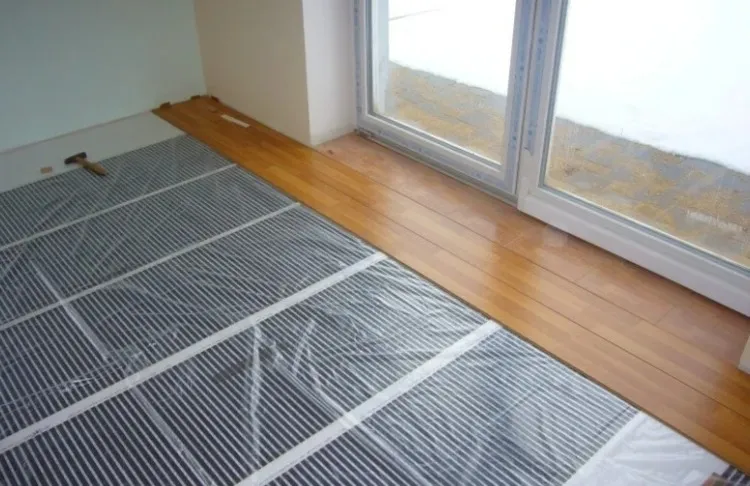

Как укладывать ИК-пленку?

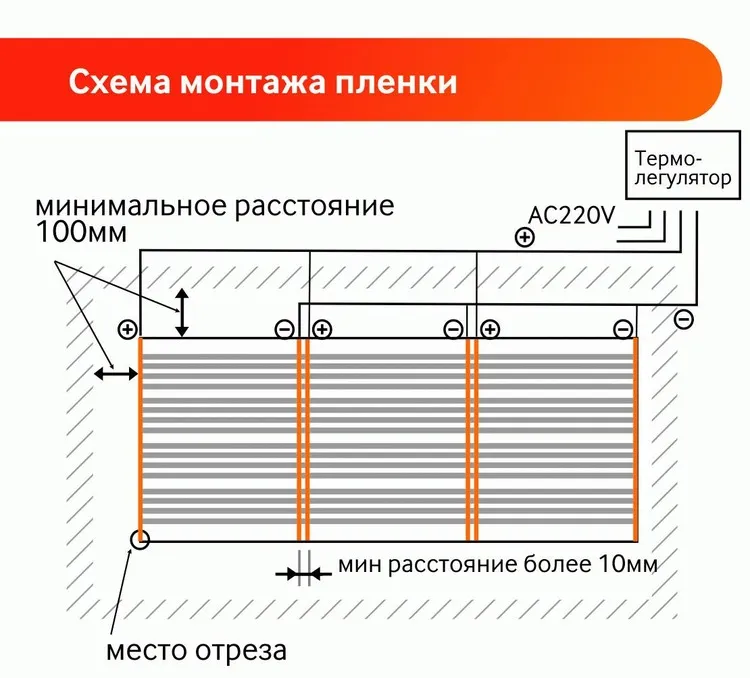

Первоначально необходимо составить схему укладки пленки. Расстояние от края пленки до стен должно составлять 10-40 см. Обогреваемая площадь пола помещения — 40-70%, максимально используемая длина полосы — 8 м.

Удобнее всего полосы нарезать заранее. Отрезки могут быть любой нужной длины.

Разделять материал нужно только по специально отмеченным линиям. Также его нельзя сгибать.

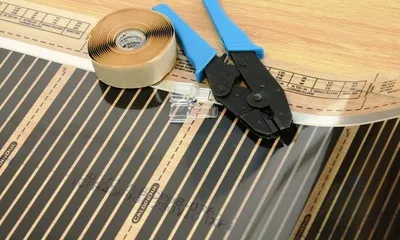

Все токопроводящие жилы заизолировать мастикой или битумной лентой. Битумная изоляция входит в монтажный комплект.

Процесс работы:

1. Прикрепить контактные зажимы к краям медных полосок на отрезках ИК-полос. Гладкая сторона клеммы должна располагаться посередине, между пленкой и проводником. Вторая сторона клеммы должна быть над медной полосой. Обе стороны скрепить скобами с помощью плоскогубцев.

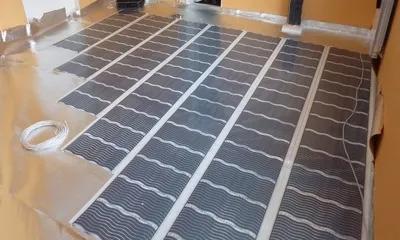

2. Разложить инфракрасные полотна в соответствии с намеченной схемой. Важно проследить, чтобы устройство было уложено правильно. К полу должна быть направлена сторона с медными проводниками, наверху — сторона с карбоновыми полосами. Прикрепить пленку к подложке специальным скотчем, чтобы предотвратить смещение.
3. Присоединить монтажные провода к зажимам. Предварительно почистить край проводника от изоляционного материала. Достаточно освободить 5 -10 мм. Затем вставить край в клемму и скрепить плоскогубцами. Здесь можно ориентироваться на цветовую маркировку проводов. В результате все выводы должны сходиться в одну и ту же сторону.
4. Заизолировать медную шину и концов зажимов битумом.
5. Подключить ИК-пленку к термостату. Важно спрятать провода в сделанную ранее штробу. Если таковой нет, то можно спрятать провода под плинтус или в короб.
6. Подключить термодатчик к термостату. Для этого датчик разместить в подготовленной выемке в стене, а головку термостата установить на 15-20 см от края пленки на теплоизоляционной подложке.

После окончания монтажа «теплого пола» включить систему и проверить работу регулятора. Работа инфракрасной пленки должна быть равномерной, без перегревов и появления искр. Защитный слой и финишное покрытие укладывается после проверки.

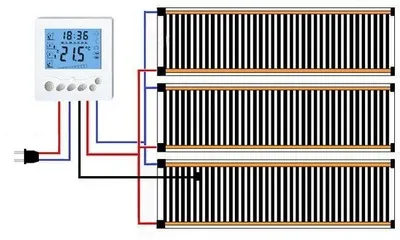

Подключение к электричеству

Этот этап необходимо выполнить очень точно. Именно при самостоятельном подсоединении к электросети многие мастера допускают ошибки. Особенности подключения:

1. После укладки пленки провести изоляцию контактных шин при помощи специальной битумной пленки. При этом важно следить, чтобы ИК теплый пол был уложен токопроводящими пластинами вниз. По всему периметру конструкции проклеить клейкую ленту, выполняющую функцию заземляющего слоя.
2. По краям пленки прикрепить зажимы на медные участки. Работу выполнять очень аккуратно, чтобы не повредить целостность пленки. Зажимы установить на медную полосу под пленку и зажать плоскогубцами. Основное внимание следует уделить правильности установки замка. Он является одноразовым и количество элементов в комплекте ограничено.
3. В установленные зажимы параллельно подсоединить провода. Конец провода зачистить, ввести в отверстие замка, затем поджать. Провод проложить в стыках между матами.
4. Уложить провода в канавках, вырезанных в теплоизоляции и под плинтусами. Вывести к терморегулятору, скотчем зафиксировать местоположение.
5. Подключение к терморегулятору производится традиционным способом. С одной стороны провода подключить в клеммы, идущие от датчиков температуры, в с другой — о зажимов пленки ИК. Посередине подвести питающие провода.

Терморегулятор обязательно подключить к автомату и установить УЗО. Это будет дополнительной мерой безопасности.

Провести работоспособность системы.

Финишное покрытие

Верхним слоем может быть любой вид покрытия:

1. паркет;
2. керамогранит;
3. плитка;
4. линолеум;
5. ламинат и другие.

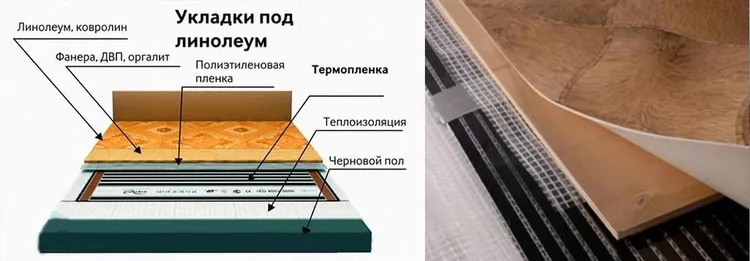

Линолеум

После укладки и проверки работоспособности системы, необходимо:

1. Уложить полиэтиленовую пленку с нахлестом не менее 10 см, проклеить скотчем швы.
2. Сверху настелить листы влагостойкой фанеры с компенсационным зазором между ними в 2-3 мм. Толщина фанеры 10 см.
3. Затем можно приступать к укладке линолеума по традиционной технологии.

Можно обойтись укладкой подложки вместо фанеры.

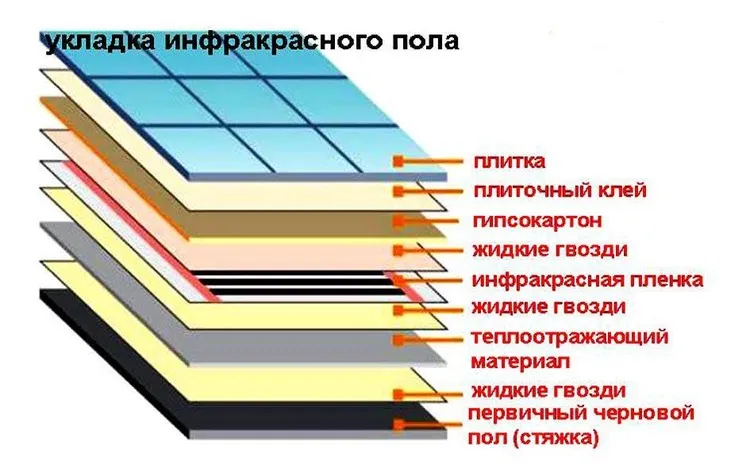

Плитка

В этом варианте понадобится навык по укладке плитки. Если такого не имеется, лучше обратиться к профессионалам.

Если помещение влажное, то вместо ИК пленки необходимо уложить тонкие маты. Пленочный пол по плитку допускается на балконе или лоджии, в коридоре, в технических помещениях. Клей должен быть специальный с пометкой «для теплого пола». Есть три способа укладки пленочного пола под плитку:

1. Монтаж ИК пленки непосредственно под плитку. Она клеится на поверхность пола с помощью акрилового клея.
2. Укладка пленки под слой цементной стяжки. Плитка тогда укладывается по традиционной схеме для стяжки.
3. Монтаж ИК пленки под цементно-стружечную плиту (ЦСП), на которую затем укладывается плитка.

Последний вариант используется только при укладке плитки на деревянный пол.

Ламинат

После проверки работоспособности системы можно приступать к укладке ламината традиционным способом. Особенностью работ является тот факт, что не все марки ламината подходят под теплый пленочный пол. Рекомендуется использовать материал толщиной 8 мм с классом прочности 33-34. Также важно правильно настроить терморегулятор.

Эксплуатация ламината возможна в диапазоне температур не выше 27-33 °С.

Подробная статья об укладке ИК-пола под ламинат здесь.

Нюансы для деревянного основания

Вначале необходимо выполнить подготовительный этап:

• Застелить основание слоем гидроизоляции до начала установки лаг.
• Уложить лаги.
• Засыпать или уложить ( в зависимости от типа материала) теплоизоляционный слой.Нельзя использовать утеплитель с металлическим покрытием.
• уложить листы OSB или влагостойкой фанеры.

Только теперь, когда основание будет идеально ровным и правильно подготовленным, можно выполнять монтаж пленочного ИК пола.

Первый запуск

Включение системы для постоянной работы разрешается только после полного завершения строительных работ по укладке финишного покрытия.

Преждевременное начало эксплуатации приводит к появлению в стяжке или плиточном клее пузырьков воздуха. Они разрушают основание, нагревательный кабель перегревается и выходит из строя. Пробный пуск системы делается до монтажа финишного покрытия.

Первое включение производится на минимальную температуру (не более 25˚С). Увеличение показателя производится в течение нескольких дней.

Возможные ошибки

К сожалению, процесс монтажа не всегда обходится без ошибок и сложностей. Наиболее распространенными из них являются:

1. Укладка неправильной стороной. Пленочный пол необходимо располагать стороной с медными контактами к полу.
2. Наличие влаги на основании. Монтировать теплый пол можно только на сухую поверхность. Если конструкция вмонтирована в бетонную стяжку, то первое включение возможно только после полного застывания бетона — через 30 дней.
3. Отсутствие проверки работоспособности пленки до начала укладки напольного покрытия.
4. Несвоевременная установка датчиков (отсутствие терморегулятора). После укладки напольного покрытия это сделать почти невозможно.
5. Экономия на данном элементе недопустима.
6. Наличие повреждений пленки. Это приводит к быстрому выходу из строя всей конструкции.

Процесс работы может отличаться в зависимости от конфигурации комнаты, типа будущего финишного покрытия, условий работы.

Средние цены

Цена зависит от:

• типа материалов;
• площади укладки;
• стоимости терморегулятора и других комплектующих;
• региона проведения работ;
• финансовой политики компании.

При самостоятельной укладке отечественного пола БНК – 2370 стоимость за 20 м² будет равна около 13850 руб. Цена терморегулятора — 800 рублей и выше.

Средняя стоимость варьируется от 1500 до 2000 рублей за 1 кв. м.

Полезное видео

Процесс укладки наглядно в видео:

Заключение

Система ИК теплого пола имеет большой набор преимуществ по сравнению с другими видами конструкций обогрева. Возможность самостоятельной укладки делает методику еще более популярной. Важно заранее ознакомиться с нюансами укладки и выбрать финишное покрытие. Его вид влияет на некоторые моменты монтажа теплого пола.

Как сделать инфракрасный теплый пол под линолеум?

Для установки инфракрасного теплого пола под линолеумом необходимо выполнить следующие шаги:

1. Подготовка поверхности. Поверхность, на которую будет устанавливаться теплый пол, должна быть ровной, чистой и сухой. Рекомендуется провести полную очистку поверхности и удалить все загрязнения, пыль и мусор.

2. Укладка утеплителя. Для уменьшения потерь тепла необходимо уложить утеплитель, например, пенополистирольную плиту толщиной не менее 5 мм. Утеплитель укладывается на основание и закрепляется на клей или монтажную ленту.

3. Укладка инфракрасного пленочного теплого пола. Пленочный теплый пол раскладывается на утеплитель, следуя инструкциям производителя. Рекомендуется соблюдать расстояние между нагревательными кабелями, указанное в инструкции.

4. Подключение к электросети. После укладки пленки необходимо подключить ее к электросети, следуя инструкции производителя. Обычно, для этого используются специальные соединительные комплекты.

5. Установка регулятора температуры. Для регулирования температуры и управления работой теплого пола необходимо установить терморегулятор, который подключается к теплому полу и электросети.

6. Установка линолеума. После установки теплого пола можно укладывать линолеум, следуя инструкциям производителя.

Важно помнить, что установка инфракрасного теплого пола должна проводиться квалифицированным специалистом, чтобы избежать ошибок и повреждений при монтаже и эксплуатации.
