Устройство молниезащиты — виды, классификация, нормы и зоны

Атмосферные явления, в ходе которых возникают молнии, при этом сопровождаемые яркими вспышками света и громом, получают название гроз. Молнии представляют собой разряды электричества, формирующиеся во время грозы между облаками и поверхностью Земли, а также внутри облаков.

Попадание молнии в дом

Опасность для жизни людей, сохранности промышленных, общественных строений, высотных инженерных сооружений – дымовых труб, антенн телевидения, радиосвязи, включая сотовую; вышек, опор электрических сетей; технологического оборудования, расположенного на открытых промышленных площадках, например, для ректификационных колонн предприятий нефтепереработки представляют молнии первого типа.

Необходимость устройства молниезащиты связана с тем, что напряжение при грозовых разрядах достигает 50 млн. В, а сила тока – до 100 тыс. А; с выделением огромного количества световой, звуковой и тепловой энергии. Грозовые разряды являются электрическими взрывами, сходными с детонацией, наносящими разрушения строениям, ломающими деревья, послужившие им источниками заземления; травмируют, контузят людей, что нередко приводит к их гибели.

Молниезащитой называют комплекс технических решений, что надежно обеспечивают безопасность людей, предохранение строений различного назначения, высотных объектов; технологического, инженерного оборудования производственных объектов; коммуникаций инфраструктуры населенных пунктов, линий электропередач как от прямых ударов грозовых разрядов, электромагнитной, электростатической индукции, так и от передачи электротока через металлоконструкции, коммуникации.

Заземление и молниезащита – это то, чем согласно нормам должны быть оборудованы промышленные здания, инженерные коммуникации, а также другие объекты. Кроме того, пункт 4 статьи 50 Федерального закона РФ №123-ФЗ предписывает в качестве одного из способов исключения источников зажигания устраивать защиту от молний для зданий, оборудования для повышения уровня пожарной безопасности на объектах.

Нормы устройства молниезащиты

Учитывая, что строения, сооружения, технологические установки, коммуникации довольно сильно отличаются по своему устройству, исполнению разработаны государственные, ведомственные, корпоративные нормы; стандарты, правила проектирования для организации оптимальной, эффективной защиты от грозовых разрядов для каждого типа объектов – от производственных объектов, где она впервые стала применяться, до жилых домов.

В основе норм, что регламентируют создание технической защиты от молний, опыт организации электрической безопасности строений разного вида, назначения, с учетом особенностей, присущих современным постройкам, сооружениям и коммуникациям инфраструктуры, связи.

Требования к молниезащите изложены во многих официальных документах. Проектирование, расчет молниезащиты ведется на основании следующей нормативно-технической базы:

• «Правил устройства электроустановок». В настоящее время действует седьмое и некоторые главы шестого издания этого основополагающего документа, без знания требований которого невозможно проектирование любых видов, типов электрических установок, оборудования, аппаратуры защиты от поражения электротоком, включая молниезащиту. Промышленная безопасность защищаемых объектов с категориями по взрывопожарной опасности помещений, зданий также невозможна без этого вида защиты от высоковольтных разрядов электрического тока. Это учитывают требования по организации, исполнению молниезащиты для различных видов строений, инженерных сооружений, электрических коммуникаций, указанные в нескольких главах ПУЭ. Главы 2.4, 2.5 – для воздушных линий электропередач с рабочим напряжением меньше и больше 1 кВ соответственно, включая карту районирования территории России с указанием длительности гроз в году, что необходимо при проектировании систем, устройств молниезащиты. Глава 4.2 – для распределительных устройств, электрических подстанций напряжением больше 1 тыс. В. Глава 4.3 – для преобразовательных подстанций, установок.
• РД 34.21.122-87 «Инструкция по устройству молниезащиты зданий, сооружений». Ее предназначение видно из названия. Несмотря на то что документ утвержден еще Министерством энергетики Советского Союза, по согласованию с Госстроем, он действует и сегодня.
• Некоторые ее положения неизбежно устарели, не успевая за научно-техническим прогрессом, поэтому при проектировании современных технических систем, устройств защиты от грозовых разрядов пользуются российскими ГОСТ, идентичными стандартам Международной электротехнической комиссии; а также отечественными инструкциями по молниезащите, вышедшими в свет позднее.
• Один из этих документов СО 153-34.21.122-2003, разработанный тем же коллективом ученых, регламентирует устройство молниезащиты как строений, так и инфраструктурных коммуникаций.
• ГОСТ Р МЭК 62305-1-2010, ГОСТ Р МЭК 62305-2-2010, представляющие собой две части одного национального стандарта о менеджменте рисков при защите объектов от грозовых разрядов. В первой части сформулированы общие принципы, во второй – методики оценки рисков гибели, получения травм от поражения электротоком людей; полного/частичного разрушения объектов, общественных коммуникаций; экономических потерь от попадания молний.
• Важно, что при этом рассматриваются такие факторы, как пожарная безопасность, так как в расчетах учитываются пространства с огнеопасной средой – воздушной смесью паров горючих жидкостей, газов, пыли.
• ГОСТ Р МЭК 62561.1-2014. Это первая часть национального стандарта об элементах систем защиты от молний, касающаяся требований к их частям, соединениям.
• ГОСТ Р МЭК 62561.2-2014 – к проводникам, электродам заземления.
• ГОСТ Р МЭК 62561.3-2014 – к распределительным разрядникам.
• ГОСТ Р МЭК 62561.4-2014 – к элементам крепления.
• ГОСТ Р МЭК 62561.5-2014 – к смотровым колодцам, уплотнителям электродов заземления.

Требования к проектированию, устройству заземления, защиты от молний электроустановок, оборудования зданий, линий электропередач в СССР также устанавливал СНиП 3.05.06-85 об электротехнических устройствах. Сегодня действует свод правил, выпущенный как его актуализированная версия – СП 76.13330.2016.

Помимо норм, действующих на территории РФ, следуют упомянуть сходные требования к системам защиты от грозовых зарядов, применяемые в союзных государствах. В Республике Казахстан – это СП РК 2.04-103-2013 об устройстве молниезащиты объектов, вышедший взамен аналогичной инструкции СН РК 2.04-29-2005; в Республике Беларусь – технический кодекс ТКП 336-2011 о защите от молний объектов, инженерных коммуникаций.

Тип зон молниезащиты

Под системами защиты от молний объектов, инженерных, коммуникаций и технологического оборудования понимают внешние и внутренние технические устройства, позволяющие защитить их как от прямого воздействия ударов молний, так и от вторичных воздействий – электрических, электромагнитных полей, сопровождающий грозовой разряд.

Различают активные и пассивные системы защиты от молний.

Пассивная, способная перехватить молнию до ее разряда на конструкции строительного объекта, корпуса оборудования или части инженерного, коммуникационного сооружения, и отвести заряд в землю, состоит из следующих элементов:

• Приемника молний.
• Молниеотводов.
• Заземляющих устройств.

В активной системе к этим неотъемлемым элементам добавляются устройства, генерирующие восходящий поток ионов, притягивающий к себе грозовой разряд.

Проектируются, монтируются несколько видов систем молниезащиты – стержневая, тросовая, которые по результатам проведенных расчетов, в зависимости от количества стержней/тросов, их расстановки/расположения, конфигурации площади защиты, могут создавать два типа зон молниезащиты:

• А. Степень надежности защиты – от 99, 5%.
• Б – от 95%.

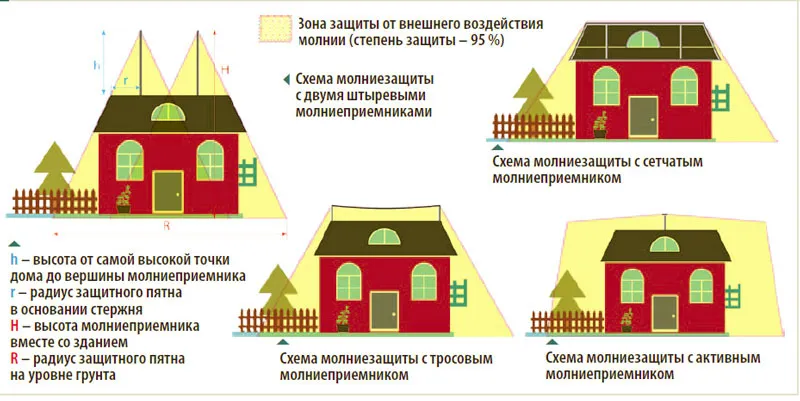

Виды систем молниезащиты

На практике, если строительный объект, технологическая установка, вышка, столб, антенна инженерных коммуникаций полностью находится в зоне защиты от попадания молний, вероятность их поражения грозовым электрическим разрядом стремится к нулю.

Классификация зданий и сооружений по устройству молниезащиты

Существуют следующие категории молниезащиты строительных объектов, зависящие от назначения, значимости, класса пожарной опасности и возможности взрыва; пожарной нагрузки – наличия, количества, вида взрывопожароопасных материалов; региональной частотности грозовых разрядов; зафиксированных попаданий молний:

• I категория, имеющая наивысший уровень защиты от возможного прямого попадания молний в объект. Это производственные объекты с наличием взрывоопасных зон классов опасности В-I, II. Тип зоны защиты – А.
• II категория. Это здания производственного, складского назначения, открытые площадки как с хранением ЛВЖ, ГЖ, так и с установленным на них технологическим оборудованием, где они обращаются; а также взрывоопасные производства, наружные установки классом опасности ниже В-Iа. Тип зоны защиты для технологического оборудования, установленного на открытых промышленных площадках – Б; для объектов – А или Б в зависимости от прогнозируемого количества грозовых разрядов в год.
• III категория. К ней относятся строительные объекты различного назначения III–V степеней стойкости к огню в районах, где годовая продолжительность гроз больше 20 часов. Основной тип молниезащиты – Б.

Определить все основные параметры системы защиты от попадания молний для любого конкретного объекта можно по таблице 1 РД 34.21.122.

Виды молниезащиты

Система молниезащиты в зависимости от категории объектов может быть нескольких видов:

• Защищающая от прямых ударов. Устройства, используемые для этого, называют молниеотводами, состоящими из несущей опоры, в качестве которой может служить сам строительный объект, приемника разряда, токоотвода и заземлителя. Применяют как стержневые, тросовые молниеотводы, так и металлическую сетку, уложенную на кровлю защищаемого объекта. Для воздушных линий электропередач используют грозозащитные тросы, принимающие разряд молнии.
• От электростатической индукции. Осуществляется путем подсоединения всего электрооборудования к системе заземления объекта.
• От электромагнитной индукции. Для этого в местах соединений устраиваются токопроводящие перемычки между участками трубопроводов, эстакад.
• От заноса электрического потенциала, вызванного грозовым разрядом. Для этого все входящие в здания, сооружения коммуникации, включая металлическую оболочку электрических кабелей напряжением до 1 тыс. В, заземляются. Воздушные линии электропередач на подходах к объекту оборудуют грозозащитными тросами, а на опорах монтируют разрядники, ограничители перенапряжения.

Средства и способы молниезащиты

К средствам защиты от грозовых разрядов электричества относят:

• стержневые приемники молний;
• грозозащитные тросы;
• сетчатые молниеприемники;
• токоотводы;
• контуры заземления строительных объектов.

Варианты исполнения молниезащиты бывают двух видов:

• Внешний, защищающий от прямого воздействия высокопотенциального электрического разряда, способного вызвать разрушения, взрывы и пожары, за счет его отвода в землю для рассеивания энергии.
• Внутренний. Для защиты от вторичных факторов прямого или близкого к защищаемому объекту удара молнии. Для этого используют различные типы специальных приборов, называемых УЗИП – устройствами защиты от импульсных перенапряжений.

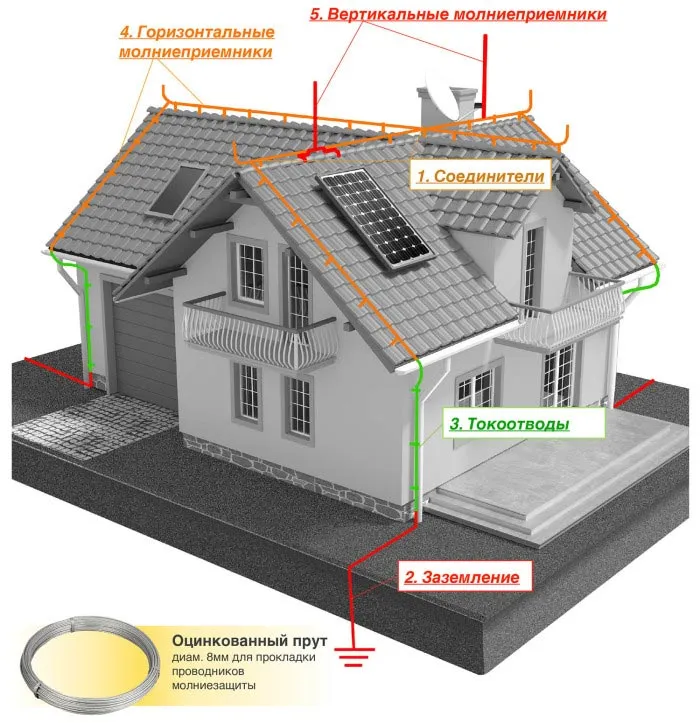

Молниезащита здания

Установка молниезащиты, испытание молниезащиты по окончании монтажных работ производится организациями, выполняющими электротехнические работы.

Эксплуатация молниезащиты не требует дополнительных затрат, рассчитана на длительный период. Но, осмотр молниезащиты на предмет обнаружения механических повреждений приемников разряда, токоотводящих, заземляющих элементов, связей между ними все же обязателен.

Проверка молниезащиты позволяет собственникам объектов, руководству предприятий, организаций быть уверенными, что она не подведет в опасный грозовой период.
