Изготовление схемы электронного балласта энергосберегающей лампы своими руками

Компактные лампы с люминесцентным освещением, известные также как КЛЛ или «энергосберегайки», появились в нашей повседневной жизни уже давно, но и по сей день удерживают свою популярность среди источников света. Если говорить о схемах электронных балластов для энергосберегающих ламп, то это является важным аспектом их функционирования.

Виной этому чаще всего становится нестабильное питающее напряжение и частое «щелканье» выключателем. Можно ли как-то использовать сгоревший прибор, который стоит довольно больших денег? Конечно, можно! В этой статье мы попытаемся собрать блок питания из энергосберегающей лампы своими руками.

Устройство и принцип работы ЭПРА

Прежде чем взяться за переделку электронного балласта для компактных люминесцентных ламп, познакомимся с этим узлом и принципом его работы поближе. Основная задача балласта:

• запустить газоразрядную трубку лампы;
• поддерживать необходимые для работы трубки ток и напряжение.

Взглянем на классическую схему электронного балласта или, если называть его правильно, ЭПРА (Электронный ПускоРегулирующий Аппарат).

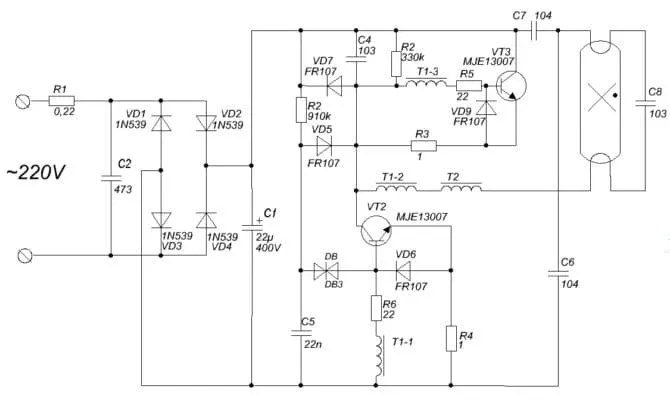

Схема ЭПРА (электронного балласта) для энергосберегающих ламп

По сути, это обычный импульсный блок питания с незначительными отличиями, но о них позже. Напряжение сети подается на мостовой выпрямитель VD1-VD4, сглаживается конденсатором С1 и поступает на высокочастотный (частота автоколебаний 10-60 кГц) генератор, собранный на транзисторах VT2, VT3. Генерация в нем возникает за счет положительной обратной связи, которую обеспечивает трансформатор Т1, запуск при подаче питания происходит благодаря симметричному динистору DB1.

Импульсное напряжение через токоограничивающий дроссель Т2 поступает на энергосберегающую лампу, выполненную в виде изогнутой трубки. Конденсатор С8 нужен для создания высоковольтного импульса, поджигающего трубку. Как только в лампе произошел пробой газового участка, в работу вступает дроссель, ограничивающий ток на необходимом для работы лампы уровне. Поскольку частота напряжения относительно высокая, дроссель получился весьма компактным.

Важно! Производители энергосберегающих ламп используют в своих изделиях различные схемы балластов, но принцип работы у них один и тот же.

к содержанию ↑

Отличия конструкции лампы от импульсного блока

Чем же отличается электронный балласт КЛЛ от импульсного блока питания (ИБП)? Прежде всего на выходе балласта стоит токоограничивающий дроссель. Далее, схема не имеет гальванической развязки сетевого напряжения с выходным, поэтому все элементы схемы, которую питает ЭПРА, находятся под опасным для жизни напряжением. А теперь попытаемся сделать импульсный блок питания из энергосберегающей лампы.

Кроме указанных отличий, на выходе ЭПРА напряжение импульсное, тогда как блок питания обычно выдает постоянное.

к содержанию ↑

Схема переделки ЭПРА в ИБП

Для переделки ЭПРА в блок питания необходимо решить три задачи:

1. Обеспечить электробезопасность, создав гальваническую развязку.
2. Понизить выходное напряжение преобразователя, поскольку на его выходе оно довольно высокое – прядка 100–150 В.
3. Выпрямить выходное напряжение.

Если необходим блок питания небольшой мощности – до 15 Вт, то никакой особой переделки ЭПРА не потребуется. Достаточно десятка сантиметров обмоточного провода, четыре диода и пары конденсаторов. Ну и, конечно, понадобится электронный балласт от лампы мощностью 40 Вт. Взглянем на доработанную схему:

Простой импульсный блок питания на 12 В из ЭПРА люминесцентной лампы

Здесь дроссель исполняет роль развязывающего и одновременно понижающего трансформатора блока питания, а выпрямитель (диоды VD8-VD11) делают из импульсного напряжения постоянное. Конденсаторы С8 и С9 – сглаживающие. В остальном работа блока питания ничем не отличается от схемы ЭПРА.

Переделку ЭПРА в блок питания будем производить в следующей последовательности:

1. Удаляем люминесцентную трубку и конденсатор С8.
2. Соединяем выводы конденсаторов С6, С7 и дросселя Т2, которые ранее шли на лампу, между собой. Проще всего это сделать, просто замкнув все выводы лампы.

Теперь наш дроссель является нагрузкой преобразователя. Осталось лишь домотать на него вторичную обмотку. Так как частота преобразования довольно высока, понадобится всего несколько витков обмоточного провода диаметром 0.5-0.8 мм. Зазор между сердечником и обмоткой дросселя невелик, но его вполне достаточно для нескольких витков, число которых подбирается экспериментально.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Важно! Для большей надежности блока питания лучше использовать не обычный обмоточный провод в эмалевой изоляции, а монтажный во фторопластовой. Это исключит пробой между обмотками при неаккуратной намотке и появлении опасного напряжения во вторичной цепи.

Методика намотки следующая. Наматываем в качестве вторичной около 10 витков, подключаем к ней диодный мост со сглаживающими конденсаторами и нагружаем будущий блок питания резистором мощностью около 30 Вт и сопротивлением 5-6 Ом. Замеряем напряжение на резисторе вольтметром постоянного тока. Затем делим полученное напряжение на количество витков, и выходит напряжение, получаемое с одного витка. Теперь делим необходимое нам напряжение (12-13 В) на последнее значение и получаем необходимое количество витков вторичной обмотки.

Предположим, намотав 10 витков, мы получили напряжение 8 В. 8/10=0.8. Значит, один виток выдает 0.8 вольт. Нам нужно 12. Делим 12 на 0.8, получаем 15. Итак, нам необходимо намотать 15 витков.

Штатный и доработанный дроссель блока питания из ЭПРА

В диодном мосте можно использовать любые выпрямительные диоды на обратное напряжение не ниже 25 В и ток 1А. Лучше для этих целей использовать диоды Шоттки – они имеют меньшее прямое падение напряжения и лучше работают в импульсном режиме, увеличивая КПД блока питания. На месте С8 может работать керамический конденсатор емкостью 0.1 мкФ, С9 – электролитический емкостью 10-50 мкФ и рабочее напряжение не ниже 25 В.

Всем хороша схема такого блока питания, но напряжение на его выходе не стабилизировано. То есть оно будет колебаться вместе с изменением сетевого. Выйти из положения довольно просто, установив в схему блока питания 12-вольтовый стабилизатор. Идеальным для этой цели будет интегральный стабилизатор КР142ЕН8Б или зарубежный аналог L1812. В этом случае выходной фрагмент схемы будет выглядеть так:

Схема блока питания со стабилизированным выходным напряжением

Конденсаторы С10 и С11 нужно взять тех же номиналов, что и С8, С9.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Важно! Если в схеме блока питания будет использоваться стабилизатор, то количество витков необходимо увеличить до получения напряжения на нагрузочном резисторе (см. методику расчета выше) 15-16 В. Именно такое напряжение является нормальным входным для линейного 12-вольтового стабилизатора.

к содержанию ↑

Как увеличить мощность

Обычно мощность КЛЛ относительно невелика и колеблется в пределах 10-40 Вт. В теории неплохо, но на практике все дело портит токоограничивающий дроссель. Он не дает самодельному блоку питания развить максимальную мощность, во-первых, из-за токоограничивающих свойств, а во-вторых, из-за собственной малой мощности. При увеличении тока магнитопровод начинает работать в режиме насыщения, уменьшая КПД блока питания и перегружая ключевые транзисторы, причем перегружая впустую.

Как же сделать относительно мощный блок питания из энергосберегающей лампы? Задача не так сложна, как кажется на первый взгляд. Для этого достаточно дроссель заменить на относительно мощный импульсный трансформатор. Конечно, тут потребуются более глубокие знания в радиотехнике, но оно того стоит.

Трансформатор можно взять, к примеру, из ненужного блока питания от компьютера или другой оргтехники (принтер, сканер, малогабаритный телевизор и т. п.). Еще понадобится резистор мощностью 3 Вт и сопротивлением 5 Ом, а также новый высоковольтный конденсатор на номинал 100 мкФ и рабочее напряжение не ниже 350 В. Взглянем на доработанную схему:

Схема блока питания с повышенной выходной мощностью

Здесь вместо дросселя установлен импульсный трансформатор, причем первичной обмоткой является та, что была подключена к преобразователю (высоковольтная), а вторичной – понижающая. Кроме того, резистор R1 выбран большей мощности, а емкость сглаживающего конденсатора С1 (по доработанной схеме С0) увеличена до 100 мкФ. В остальном схема практически не изменилась, но теперь она вполне способна отдать в нагрузку ток в 5-8 А при напряжении 12 В. Такие блоки питания уже вполне можно использовать для шуруповерта и подобных 12-вольтовых инструментов.

к содержанию ↑

И напоследок несколько рекомендаций

1. При первом пуске доработанный блок питания лучше подключать к сети через лампу накаливания 220 В 60-100 Вт. Если все в порядке, то лампа будет едва светиться. Если в схеме ошибка, то лампа будет гореть довольно ярко. Это сбережет транзисторы от пробоя при ошибках в монтаже.
2. Прежде чем запустить блок питания в долговременную работу, необходимо «погонять» его на нагрузочном резисторе. При этом трансформатор и транзисторы не должны нагреваться выше 60 градусов Цельсия.
3. Если трансформатор сильно греется, придется намотать понижающую обмотку более толстым проводом.
4. Если сильно греются транзисторы, их нужно снабдить небольшими радиаторами.
5. Не стоит использовать такой блок питания для зарядки и питания дорогостоящих гаджетов. Гораздо надежнее купить заводское питающее устройство. Это обойдется намного дешевле, чем ремонт, к примеру, ноутбука или смартфона.

На этом, пожалуй, беседу о переделке ЭПРА для компактных люминесцентных ламп в импульсный блок питания можно закончить. Если ты внимательно прочел статью и имеешь хотя бы небольшое понятие о радиотехнике, то справишься с этой несложной доработкой самостоятельно.
