В настоящее время люминесцентные лампы нашли применение в различных областях. Даже с учетом распространения светодиодных источников света, люминесцентные устройства остаются на рынке. Они обладают множеством преимуществ, которые выделяют их среди других видов осветительных приборов.

• Принцип работы люминесцентной лампы
• Перечень неисправностей Светильника с дросселем
• Светильника с ЭПРА
• Мигание лампы

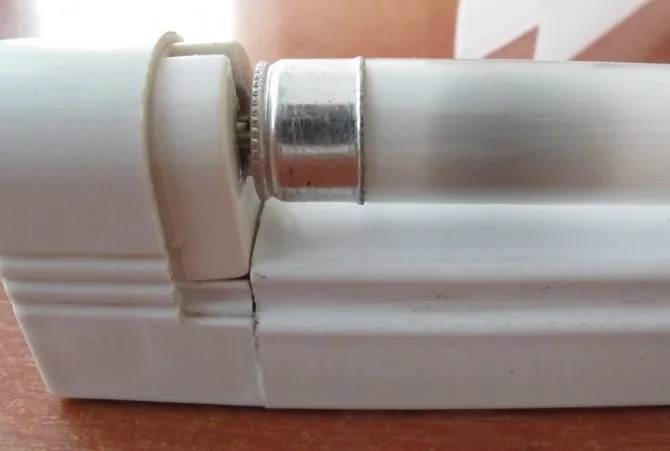

• Разборка лампы дневного света
• Процесс ремонта люминесцентных светильников

• Электронный балласт
• Самодельный ЭПРА
• Как продлить срок службы лампы дневного света

Характеристика

Энергосберегающие лампы (ЭСЛ) постепенно становятся основным источником света как в производственной сфере, так и в быту. Их преимущества неоспоримы. Экономия энергии, высокие КПД и светоотдача, длительный срок эксплуатации и низкий нагрев делают их одним из самых перспективных электротехнических приборов ближайшего будущего.

Учеными ведутся исследования для повышения качества ЭСЛ. Позитивные результаты не заставляют себя ждать. Однако полностью устранить некоторые серьезные недостатки изделий пока не удается. На рынках много низкокачественной продукции, не отвечающей требованиям энергетической экономии и экологической безопасности. Товары знаковых производителей по большинству показателей хороши, но имеют высокую стоимость. В этих условиях ремонт энергосберегающих ламп своими руками сохраняет свою актуальность.

Выбросить или утилизировать

Как оказалось, ремонт энергосберегающей лампы — дело не только непростое, но еще и небезопасное. Всем известно, что ртуть – опасный для человеческого здоровья элемент. Ее пары не менее ядовиты. При ремонте человек наклоняется над устройством. Поэтому, если по неосторожности была разбита лампа, получится очень высокая концентрация ртути в воздухе, непосредственно в зоне дыхания ремонтирующего. Проветривание комнаты, конечно, поможет, но осколки нужно быстро убрать и утилизировать так, чтобы они не имели возможности продолжать отравлять воздух. Закапывать их не рекомендуется, так как ртуть будет долгое время продолжать источать свой яд уже не только в воздухе, но и в почве. Следовательно, проблема только усугубится.

Если нет уверенности, что ремонт пройдет благополучно, возможно, не стоит приниматься за него, ведь здоровье, которое можно загубить за несколько минут, гораздо дороже 100 рублей, которые придется потратить на новую лампу. Выкидывать старую однако не стоит. Ее нужно утилизировать в специальных пунктах приема. В крупных городах есть такие пункты. Их можно найти, обратившись в местное отделение СЭС. Раньше именно эти станции занимались приемом ртутных отходов. Теперь такую ответственность на себя берут далеко не все службы по Санитарному Надзору.

В связи со всеми перечисленными трудностями стоит задуматься, нужно ли вообще приобретать столь опасные лампы. Стоит ли копить их дома на запчасти или просто потому, что их некуда сдать? Нужно ли продлевать жизнь столь опасному соседу? И не лучше ли перейти на светодиодные лампы, которые немного дороже, однако не имеют столь устрашающих качеств?

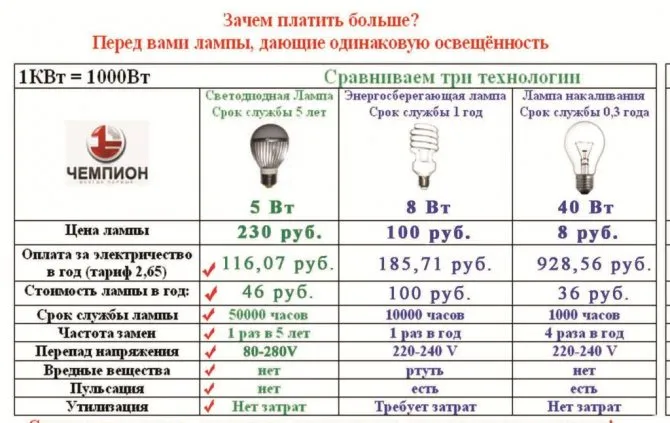

Виды ЭСЛ

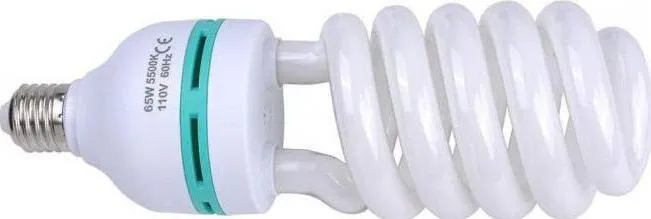

Энергосберегающие лампы бытового назначения делятся на три вида:

1. Люминесцентные. Наиболее распространенные электрические приборы. Бывают трубчатыми, кольцевыми и компактными. Разрядные световые источники. Содержат инертный газ с небольшим объемом ртути.
2. Галогенные. Усовершенствованный вариант ламп накаливания. Спектр света идентичен солнечному. К ЭСЛ относятся условно. Энергетическая экономия лишь в два раза превышает показатели ламп накаливания. Теплоотдача высока.
3. Светодиодные лампы. Высокотехнологичные изделия. Отличаются высоким КПД. Часто используется в декоративных целях.

Устройство ЭСЛ

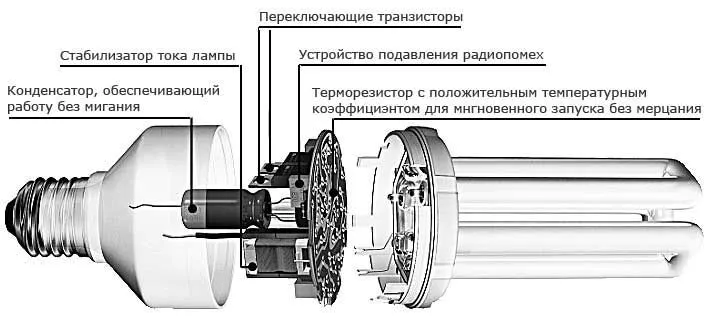

Перед тем как произвести ремонт энергосберегающей лампы 9 w своими руками, рассмотрим их устройство. Люминесцентные энергосберегающие лампы имеют идентичное устройство. Структурно они состоят из газоразрядной трубки, корпуса, цоколя, блока пуска и электропитания (электромагнитный балласт).

Пускорегулирующее устройство – импульсный преобразователь напряжения от 220 W до 400 W. Газоразрядная трубка именуется колбой ЭСЛ. Она запаяна с двух сторон. Содержит электроды, пары ртути в инертном газе. Ртуть дает свечение под воздействием электрического тока. Спиралевидная или дугообразная виды трубки предназначены для придания изделию компактной формы.

Колба соединяется с корпусом. Он изготавливается из негорючих полимерных композитов. В нем располагается электронная схема (печатная плата) высокочастотного преобразователя, предохранитель, соединительные провода, пускорегулирующие элементы. Цоколь – стандартный элемент. По структуре и типоразмерам продукт идентичен аналогам, применяемым в лампах накаливания.

Принцип работы люминесцентной лампы

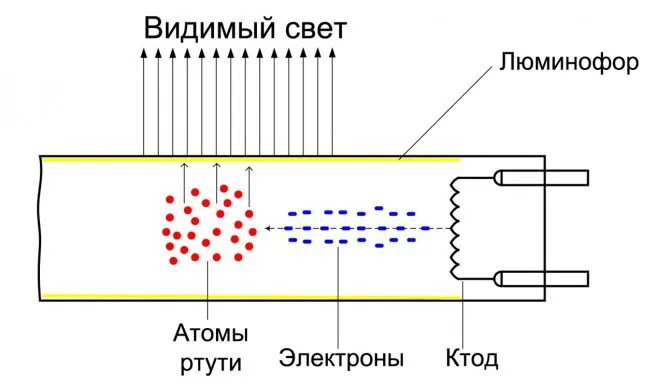

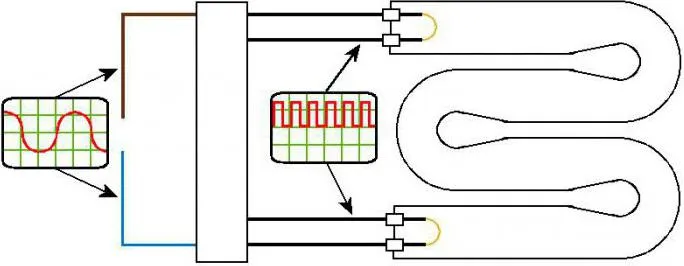

Принцип работы люминесцентной лампы основан на том, что на контакты внутри трубки подается напряжение. Затем между этими контактами возникает процесс эмиссии электронов, поддерживаемый находящимся в трубке инертным газом или парами ртути. При этом лампа разгорается, а внутри трубки появляется излучение в ультрафиолетовом диапазоне. Человеческий глаз увидеть такое свечение не может.

Чтобы превратить излучение в видимый свет, поверх трубки наносят состав – люминофор. Проходя через него, ультрафиолет становится стандартным излучением видимого спектра. Конкретный оттенок и температура свечения зависят от люминофора.

Функциями управляет электронный блок, включающий в себя пускорегулирующее устройство.

Разборка ЭСЛ

Неисправности люминесцентных ламп связаны главным образом с электроникой. Разбор изделий нацелен на получение доступа к печатной плате и электромагнитному балласту. Демонтаж прибора начинается с его внешнего осмотра. В нем могут быть механические повреждения и трещины. Если приложить небольшие усилия, конструкция разрушится без возможности восстановления.

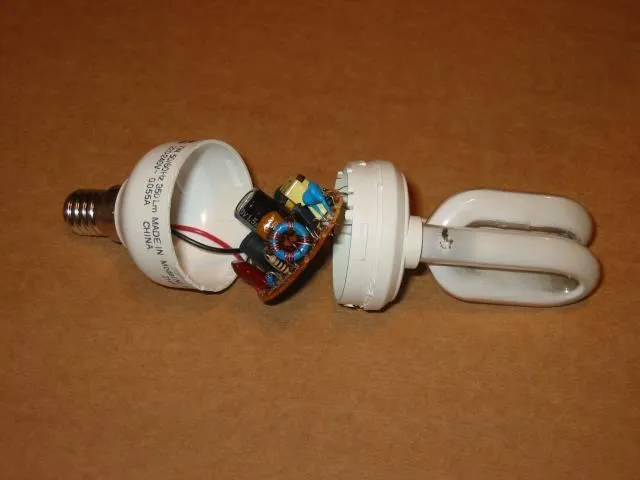

Отделение колбы от корпуса не представляет больших сложностей. Крепление двух частей осуществляется при помощи защелок, установленных внутри корпуса. Доступ к ним удобен с помощью подходящего размера отвертки. Процесс требует аккуратности и внимания. Торопливость или излишние усилия при отделении элементов приведут к обрыву проводов, что существенно затруднит дальнейшую работу. Если лампа эксплуатируется продолжительное время, то из-за высыхания пластика защелки могут потерять свою эластичность. Открыть механическим путем их не удастся. Корпус придется разрушать дисковой фрезой малого размера или другим способом.

Есть варианты сохранения корпуса. Для этого потребуется сделать на нем фрезой несколько надрезов и аккуратно раскрыть образовавшиеся лепестки. Колба легко отделится. По завершении работ все детали корпуса восстанавливаются в первоначальном виде с помощью клея.

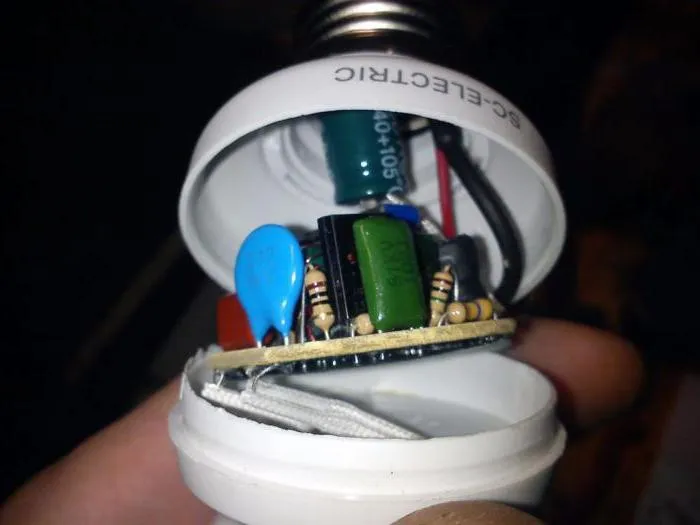

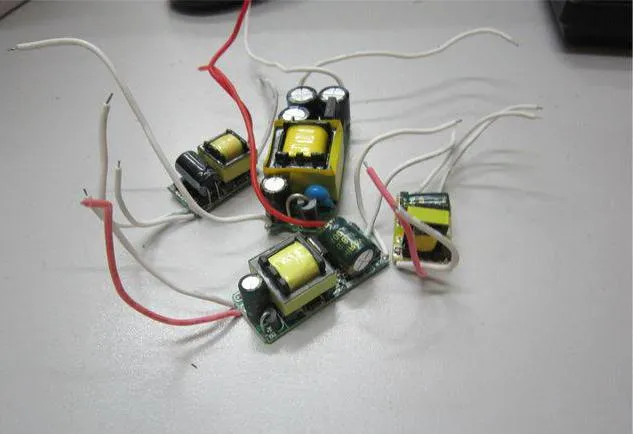

Данный этап разборки откроет доступ к блоку электронной платы. Она соединена с разрядной трубкой и цоколем. Печатная плата – регулирующее и пусковое устройство. Заменяет устаревшие стартеры и дроссели. Плата соединена с разрядной трубкой и цоколем в колбе при помощи проводов. Без их разрыва с электронной схемой дальнейший ремонт энергосберегающих ламп своими руками практически невозможен. Они могут отделяться от базы распайкой или разрезом. В обоих случаях должно предусматриваться их возвращение в исходное состояние после устранения неисправностей лампы. Круглая плата – искомый компонент для дальнейшей работы.

Перечень неисправностей

Главным управляющим элементом любой люминесцентной лампы является пускорегулирующий балласт. Он может быть электромагнитным или электронным. В первом случае устройство включает в себя дроссель и стартер, тогда как во втором управление свечением происходит за счет радиоэлектронных компонентов.

В большинстве случаев поломка светильника связана с неисправностью электронной схемы, старением элементов или перегоранием самой лампы. Любой ремонт светильника с активной люминесцентной лампой важно начинать с установления точной причины неполадки.

Тематическое видео: Варианты проверки лампы дневного света.

Светильника с дросселем

Для проверки светильника с дросселем можно использовать контрольную лампочку. Ее необходимо подключить к схеме, а затем выяснить результат подключения:

• прибор не горит – обрыв в балласте, дроссель неисправен;
• горит ярко – межвитковое короткое замыкание в балласте;
• лампа моргает или светит недостаточно ярко – дроссель исправен.

Сам дроссель может быть иметь обрыв, замыкание разных обмоток, замыкание витков в одной обмотке или же неисправность магнитопровода. Отдельно выделяют пробой на корпус.

Светильника с ЭПРА

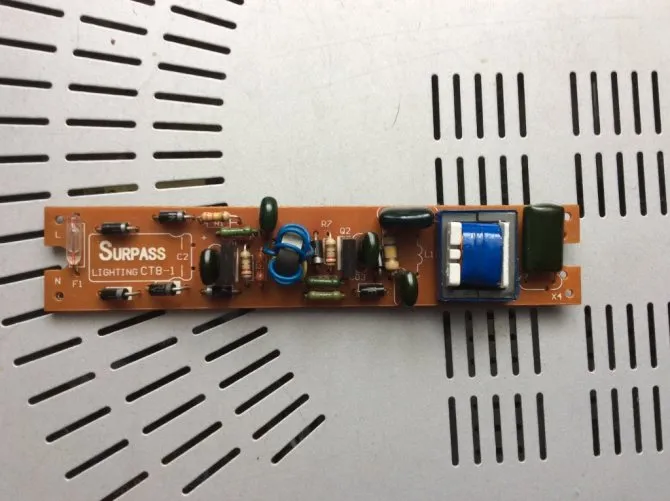

Лампы с электронными пускорегулирующими аппаратами работают за счет радиоэлектронных схем. Необходимо проверять сами осветительные приборы, целостность проводки, а также исправность патронов-держателей. Если каждый элемент исправен, надо просто заменить сам пускорегулирующий аппарат.

Зачастую отказывает именно электронный балласт. Это вызывается перегоранием транзистора, которое можно увидеть невооруженным глазом. Если визуально никаких неполадок не наблюдается, можно попробовать прозвонить нужные контакты при помощи мультиметра.

В используемой схеме слабым местом также считается низкоомный предохранитель. Иногда причина неисправности кроется в повреждении или перегорании конкретных элементов диодного моста. Лампа в этом случае включаться не будет.

Рекомендуем к просмотру: Ремонт светильника дневного света с ЭПРА

Мигание лампы

Традиционные лампы накаливания перегорают за одно мгновение и совершенно неожиданно. Люминесцентные лампы изнашиваются иначе. Сначала прибор начнет моргать во время включения, что свидетельствует об изменениях химического состава находящегося внутри колбы газа. Моргание вызывается перегоранием самих электродов.

Нередко на приборах после возникновения морганий появляются потемневшие участки, вызванные нагаром. Осуществить ремонт подобной лампы дневного света будет сложно, так как вернуть ему состояние нового практически невозможно. Однако при помощи некоторых простых манипуляций можно попытаться продлить срок службы лампы.

Мигание обуславливается неисправностью ЭмПРА или ЭПРА. Для проверки гипотезы рекомендуется сразу же подключить новый осветительный прибор.

В некоторых случаях моргание при включении лампы возникает по причине недостаточного напряжения в сети. На исправных приборах подобного явления быть не должно, поскольку пускорегулирующий аппарат поддерживает напряжение стабильным.

Ремонт ЭСЛ

Ремонт энергосберегающих ламп своими руками начинается с выяснения причин поломки прибора. Как правило, их две: нарушение работы электронной схемы или спирали накала. Чаще всего они перегорают. Визуальный всесторонний осмотр платы нередко позволяет определить поврежденные элементы, подлежащие замене. Процесс исследования электроники начинается с предохранителя. Он припаивается к базовому контакту цоколя и плате. Изолирован от остальных деталей специальным диэлектрическим материалом.

Поскольку лампы перестают функционировать из-за повышенных энергетических нагрузок, включая короткие замыкания, то именно предохранители перегорают в первую очередь, разрывая электрическую цепь. Проверка элемента проводится с помощью мультиметра. При отсутствии разрыва в элементе аналогичное исследование осуществляется в резисторе. Обнаружив неисправность в одном из этих элементов, устраните ее. Для этого перекусываются соединительные провода.

Следующий проверочный компонент – колба. Прозвонкой определяется резистенция нитей накала. Для этого они распаиваются с каждой стороны. Если сопротивление в каждой из нитей имеет номинальное значение (около 10 Ом), то они целы. При перегорании элементов накаливания ремонт энергосберегающих ламп своими руками затруднителен. Придется проводить новую нить с требуемым показателем сопротивления. В домашних условиях это не всегда возможно.

Радио-как хобби

Ремонтируем люминесцентную лампу

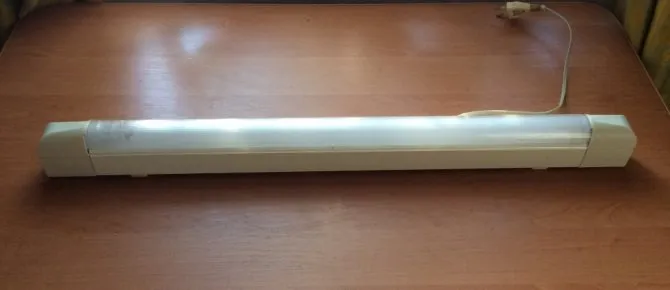

Несколько лет пользуюсь светильником с трубчатой 18-ти ваттной люминесцентной лампой.Особых нареканий он ( светильник) не вызывл… Кроме замены сгоревших люминесцентных ламп, никаких отказов в работе не было. Но, как говорится, ничто не вечно…

Некоторое время назад при попытке включить светильник внутри него раздался хлопок, сопровождавшийся вспышкой. Светильник был немедленно обесточен, снят и задвинут на дальнюю полку в кладовой. Учитывая его солидный возраст первым решением было выбросить светильник на свалку. Позже все-таки было решено попытаться отремонтировать его.

Приступаем к ремонту.

Разбираем светильник и извлекаем люминесцентную лампу. Первым дело проверяем омметром нити накала лампы на предмет обрыва. Нити накала оказались целыми, соответственно и лампа оказалась исправной и пригодной к дальнейшей эксплуатации.

После вскрытия светильника сразу бросилось в глаза ужасное состояние заводского сетевого шнура, который находился внутри корпуса светильника. Изоляция шнура потрескалась во многих местах, утратила эластичность и крошилась прямо под пальцами.

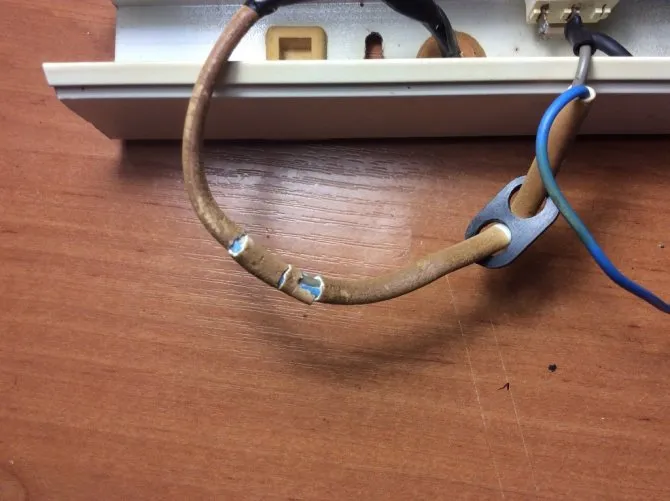

Вот такой вид имеет сетевой шнур после десяти лет эксплуатации

Такое состояние провода таит в себе следующие опасности:

-возможность поражения электрическим током;

-возможность возникновения замыкания и, как следствие, возгорания;

Поэтому этот шнур меняем в первую очередь!

Продолжаем работу… Хлопок внутри светильника явно указывал на отказ электронного балласта.

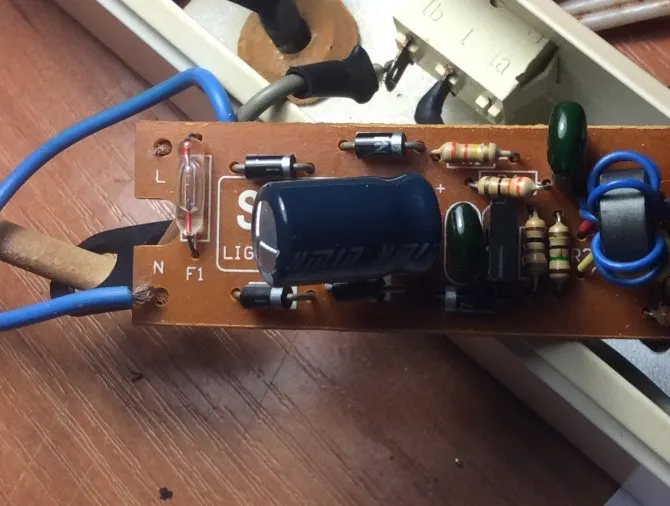

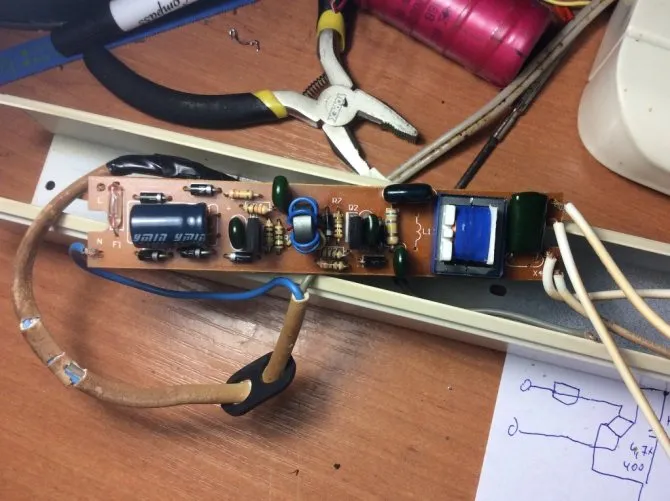

Извлекаем электронный балласт

Визуальный осмотр не выявил сгоревших резисторов. Сетевой предохранитель также был исправен. Сетевой предохранитель –это крайняя левая деталь на платке балласта и обозначена как F1.

А вот электролитический конденсатор номиналом 4,7мкФ х 400V оказался вздутым

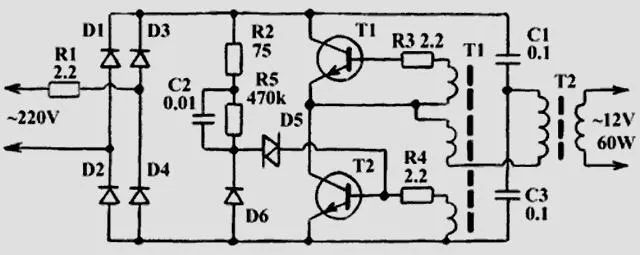

Чтобы проводить дальнейший ремонт не вслепую, пришлось поискать в сети схемы электронных балластов. Их есть великое множество, и они очень похожи друг на друга. Различие состоит только в номиналах некоторых деталей, наличии/отсутствии дополнительных защитных элементов и типе транзисторов.

Попытка сверить схему балласта из моей лампы с схемами из сети показала что, в нашем случае в схему балласта включены дополнительные элементы. Поэтому чтобы не ломать голову пришлось составить схему по печатной плате.

Первым делом в таких случаях проверяем транзисторы. Оба транзистора оказались негодными с пробитыми переходами Б-К. В данном балласте применены транзисторы типа ЕВ13003, которые являются аналогами транзистора MJE13003, но имеют отличную от оригинала цоколевку. Это нужно учитывать при замене вышедших из строя транзисторов.

Дальнейшая проверка выявила пришедшие в негодность резисторы R2,R3,R4,R5,R6,R7. Характер неисправности у всех резисторов аналогичен-увеличение сопротивления до 1МОм и больше.

Вышедшие из строя элементы помечены красными кружками на принципиальной схеме

Все конденсаторы ( кроме вышеуказанного электролита С2) оказались исправными.

Вместо негодных впаиваем резисторы типа МЛТ-0,125 необходимых номиналов.

Вместо транзисторов ЕВ13003 запаиваем какие-то китайские типа S13003.

Собираем светильник в обратном порядке.

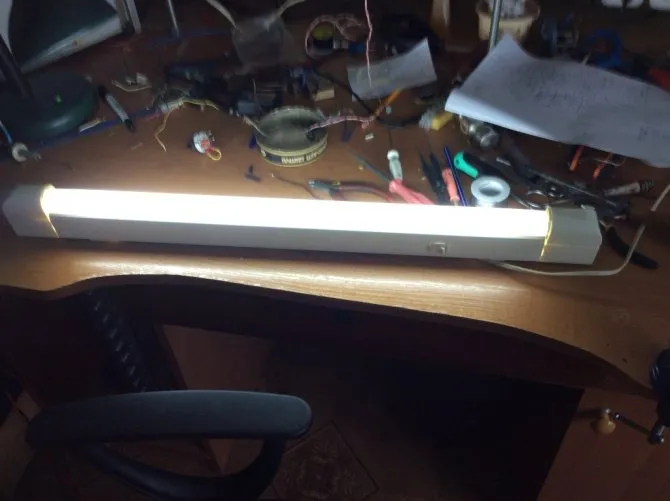

Пробное включение…. Все заработало!!! ))

Следующие этапы

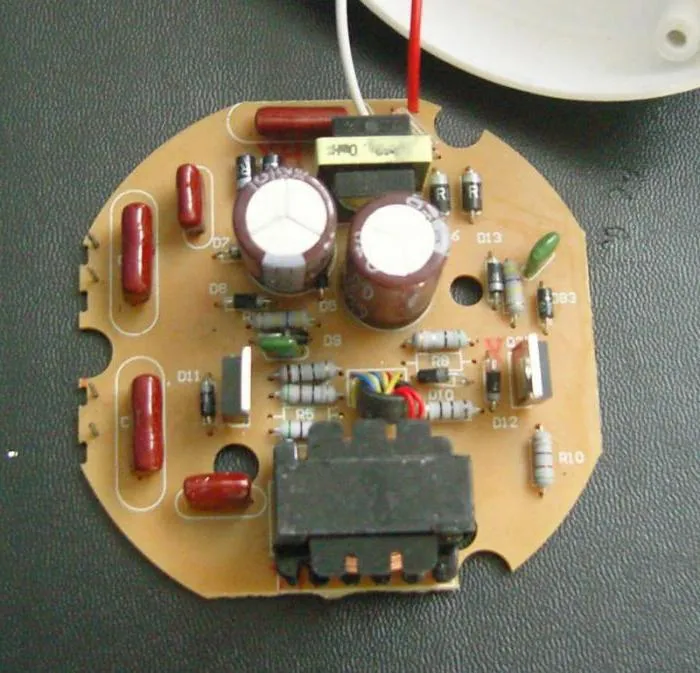

Они связаны с проверкой полупроводников. Из них изготавливаются диоды, транзисторы, стабилизаторы. Они наиболее чувствительны к перегрузкам. Достоинство диодов и стабилизаторов заключается в том, что их прозвонка может производиться прямо по месту установки без отпайки. Неисправные детали могут заменяться купленными в магазинах радиотоваров. Имеющие в лампе транзисторы (их два) подлежат распайке. Без этого проверить их исправность невозможно.

Аналогичная диагностика производится в отношении резисторов и конденсаторов. Практика показывает, что при замене даже значительной части полупроводниковых элементов ремонт энергосберегающих ламп своими руками сделать будет дешевле, чем купить новую лампу. Если же собирать изделие из 3-5 неисправных приборов, то экономия окажется существенной.

Составляющие лампы

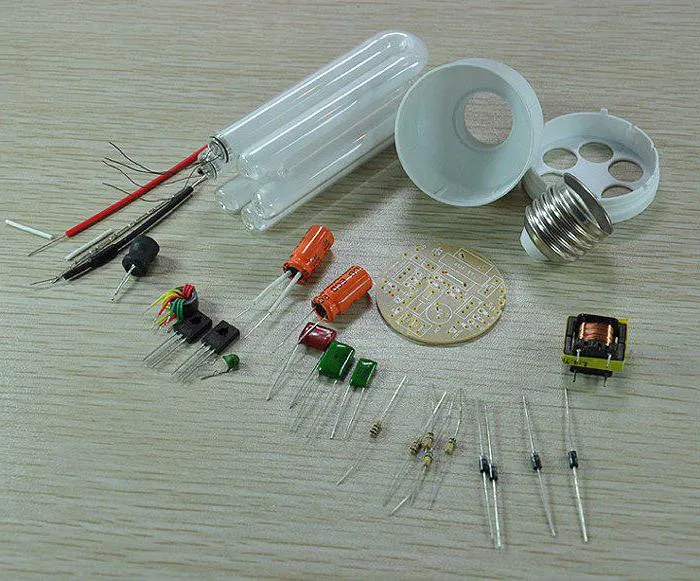

Хотя энергосберегающие лампы – явление недавнее, уже нашлись мастера, которые их разобрали, рассмотрели, нашли основные слабые места и возможность их починить. Если лампа перестала светить, в первую очередь ее стоит осмотреть на предмет механических повреждений. Визуальный осмотр показывает, что состоит она из колбы, больше похожей на трубку, внутри которой находятся нити накаливания, балласта, в котором находится механизм, помогающий выпрямлять и стабилизировать напряжение нитей, и цоколя. Последний считается самой важной частью в лампе, так как именно его вкручивают в патрон для соединения устройства с электрическим током.

Ремонт ЭСЛ Zeon

Китайский производитель люминесцентных элементов Zeon в последние годы заметно ухудшил качество предлагаемой продукции. Товары редко выдерживают заявленный эксплуатационный срок в 8000 часов. Ремонт энергосберегающей лампы Zeon своими руками становится обыденным явлением. Он не отличается от удаления неисправностей в других ЭСЛ. Однако особенность китайских товаров заключается в возможности замены большинства проводниковых изделий более совершенными отечественными и зарубежными продуктами. В частности, широко распространенные в лампах Д226Б замещаются кремниевыми диодами с током 0,3 А.

Вместо китайских конденсаторов используются российские аналоги (МГП). Они работают с напряжением выше 400 W. Резисторы R1 соответствуют аналогам МЛТ. Нихромовый провод подбирается такой длины, чтобы сопротивление соответствовало номиналу оригинала. Все электронные элементы конструкции ламп имеются в свободной продаже. Практика ремонта энергосберегающих ламп от китайской компании показывает, что показатели ресурса можно увеличить на 20 процентов. Есть примеры увеличения рабочего срока до 10000 часов, что выше параметра от самого производителя Zeon.

Как разобрать лампочку накаливания

Прежде всего, стоит иметь в виду, что любая лампочка — изделие из стекла, а значит, отличается хрупкостью. Ножка у неё очень тонкая, в то время как изолятор цоколя имеет грубое исполнение.

Чтобы избежать осколков, а тем более не получить от них травму, разбирать лампочку нужно внутри коробки из картона. На дно дополнительно нужно уложить мягкую ткань.

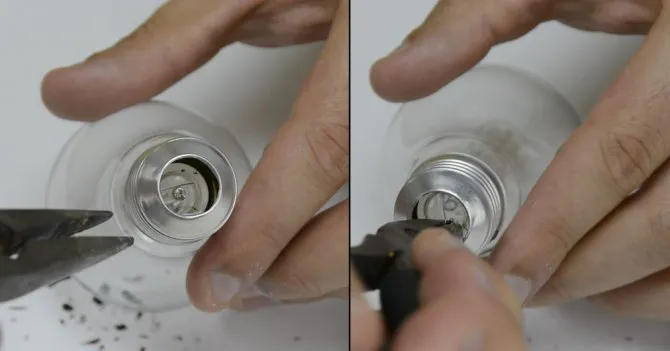

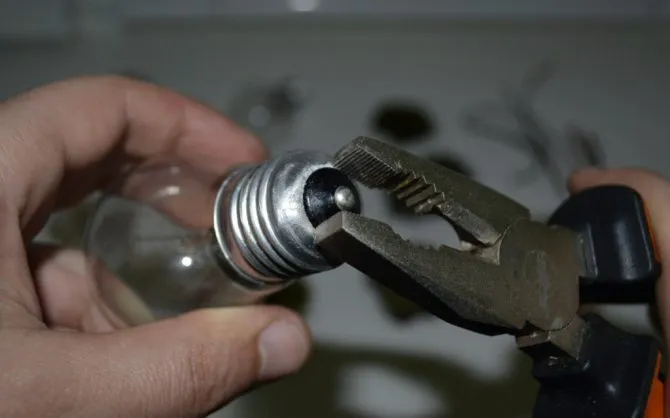

Сперва вооружаемся тонкогубцами и извлекаем впаянный в горловину колбы контакт.

Этот контакт нужно стараться расшатать, поворачивая его вокруг собственной оси, пока не станет заметно, что прикреплённые к нему элементы оборвались. Теперь этот контакт ничем не удерживается и его можно извлечь.

Настала пора избавиться от изоляции на цоколе. Справиться с ней помогут те же самые тонкогубцы. Достаточно расшатать ими ножку лампы, после чего её можно будет извлечь, а заодно с ней тарелочку, электроды, штенгель и вольфрамовую нить.

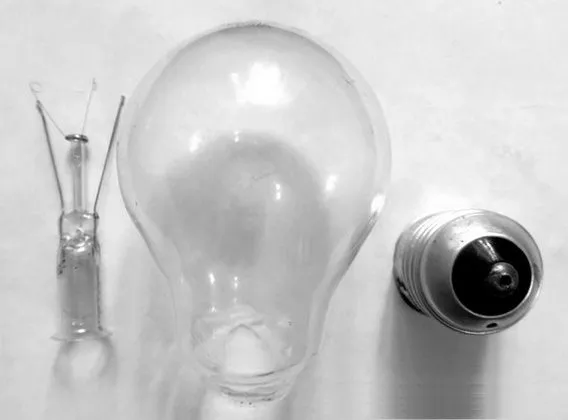

А теперь берём кусок материи и протираем всю поверхность стеклянной колбы. По сути, только она теперь и осталась. Всё внутренности мы удалили.

Как теперь поступать с этой колбой — дело исключительно ваше. Вот на что фантазия способна, то и можно сотворить. В неё можно насыпать соль или сахар, устроить маленький аквариум или необычный светильник.

В большую часть идей, в которых можно использовать колбу — цоколь явно не вписывается. Убрать его не составит особого труда, так как держится он непрочно. Можно опустить его на двадцать четыре часа в кислоту. Это позволит избавиться от клея, которым цоколь держится на колбе.

Важно! После работы с кислотой необходимо обработать изделие мыльным раствором, после чего хорошенько промыть. И, естественно, не стоит забывать, что работу нужно проводить со средствами индивидуальной защиты, к которым относятся перчатки из резины.

Можно просто провернуть цоколь в том месте, где он соединён с колбой. А уж потом избавиться от следов клея. Порой хватает небольших царапин стеклорезом на месте стыка колбы и цоколя, чтобы он отделился.

Ремонт ЭСЛ Maxus

Еще один известный китайский продукт — ЭСЛ Maxus. В целом выпускаемая компанией продукция обладает высоким качеством и пользуется популярностью. Ремонт энергосберегающих ламп Maxus своими руками осложнен одной особенностью, имеющей технологический характер. При повышении нагрузки выше критических значений краска, с помощью которой маркируются детали, оплавляется и попадает на дорожку платы. Основа последней – это текстолит. Он при коротких замыканиях местами выгорает. Обе неисправности проводят к пробою схемы.

Как производится ремонт энергосберегающей лампы своими руками? Схемы восстановить вполне возможно. Устраняется проблема легко – простым удалением краски острым предметом. Тогда сопротивление будет стремиться к бесконечности. Однако найти место повреждения крайне сложно. В некоторых случаях для этого приходится делать отпайку всех проводников.
