Подключение двухклавишного выключателя — основные правила и схема подключения

Как сделать проходной выключатель своими руками урок труда

Вы, возможно, уже заходили в электронные каталоги и обратили внимание, что тройной проходной выключатель может стоить довольно значительную сумму. Что же делать в такой ситуации? Это вопрос, аналогичный вечному дилемме «to be or not to be», как сформулировал Шекспир. Если вам интересно, как подключить двухклавишный выключатель, то продолжайте читать.

Глядим на первый снимок и видим выключатель, с которого сняты кнопки

Точнее он ещё и вынут из подрозетника (если так можно выразиться), но это сейчас не суть важно. Как видно из снимка, у нас тут типичная схема подключения на 2 клавиши. На всякий случай цветными линиями показаны и подписаны винты распорок подрозетника и зажимных контактов подходящих проводов

На всякий случай цветными линиями показаны и подписаны винты распорок подрозетника и зажимных контактов подходящих проводов

Их нужно все до одного значительно ослабить для демонтажа выключателя из стенного гнезда. Не забудьте перед этим выключить энергию, а также мы настоятельно рекомендуем проверить щупом, где находится фаза, и как-то эти места прорисовать прямо по кембрику (пластиковая изоляция жилы). В дальнейшем все это донельзя упростит процесс обратной установки выключателя

На всякий случай цветными линиями показаны и подписаны винты распорок подрозетника и зажимных контактов подходящих проводов. Их нужно все до одного значительно ослабить для демонтажа выключателя из стенного гнезда. Не забудьте перед этим выключить энергию, а также мы настоятельно рекомендуем проверить щупом, где находится фаза, и как-то эти места прорисовать прямо по кембрику (пластиковая изоляция жилы). В дальнейшем все это донельзя упростит процесс обратной установки выключателя.

Винты распорок подрозетника

Теперь смотрим на следующий снимок, где показана обратная сторона нашей будущей жертвы. В хорошем смысле этого слова, понятно дело. Здесь мы видим зажимы корпуса выключателя, которые нужно разогнуть, чтобы извлечь электрическую часть. Все это делается обычной отвёрткой в течение нескольких минут. Затем нужно достать из пластиковой станины пружинные толкатели. Проще всего это сделать толстой шлицевой отвёрткой. Тонкая просто не подойдёт. Вы это быстро поймёте. Не нужно спешить, потому что это место самое сложное во всем процессе переделки обычного выключателя в проходной. На снимке пружинные толкатели уже сняты, и на месте, где они были, видны подвижные контакты.

Подвижные контакты под пружинными толкателями

Мы пропустили момент извлечения пластиковой части из керамической (на снимках), потому что это по нашему представлению не требует пояснений. По торцам всей снятой части выключателя есть два слабеньких зубца. Просто подденьте их шлицевой отвёрткой, и приступим переделке обычного выключателя в проходной. Теперь на керамической основе выключателя мы видим группы контактов:

Три группы контактов

1. Контактные площадки общей группы.
2. Индивидуальные контакты каждой лампочки.
3. Подвижные контакты-коромысла.

Теперь нам осталось одно коромысло развернуть на 180 градусов, а одну из контактный площадок общей группы срезать (изолировать лучше не стоит). Результирующее положение показано на последнем снимке. Теперь завершающий этап – как все это работает. Берём и обе кнопки склеиваем китайским пистолетом, чтобы они стали единым целым. Теперь, когда один из контактов у нас замкнут, второй будет висеть в воздухе.

Все гениальное просто. Поэтому вдобавок к тому, что мы показали, как сделать проходной выключатель из обычного, добавим, что пружинные толкатели в принципе снимать не обязательно. Можно обойтись и без этого. А две кнопки не придётся склеивать, если снять клавишу с обычного выключателя той же ширины и того же производителя. Обычно распиновка ножек там в точности та же самая. Все это позволит не только сделать проходной выключатель своими руками, но и произвести на свет действительно работоспособное и красивое изделие.

Итак, мы считаем, что с избытком рассмотрели заданные вопросы. Показали, как правильно подключить проходной выключатель, как не нужно этого делать и – что самое главное – рассказали, как на всем процессе можно сэкономить неплохие деньги. Надеемся, что рекомендации придутся по душе, и теперь каждый рукастый хозяин сможет похвастаться наличием в своём доме такой оригинальной конструкции. Ну, а как ещё назовёшь проходной выключатель?

Чем хороши двухклавишные выключатели

По размеру двойные модели не отличаются от одиночных. Это удобно, если возникает необходимость заменить один на другой.

Отличаются выключатели своим устройством. Рабочая часть двойного включает три контакта: один — на входе и два — на выходе. Именно исходящие контакты обеспечивают управление работой двух независимых источников света (или групп).

Входящий и выходящие контакты

Установка коммутационных устройств, имеющих 2 клавиши, имеет свои преимущества.

1. При монтаже двух одноклавишных моделей необходимо тянуть кабель к каждому из них. Соответственно, их замена на одно приспособление приводит к снижению трудозатрат и экономии материалов.
2. К разным клавишам можно подключать два отдельно стоящих источника света и управлять их работой из одной точки. Например, это удобно при выводе контактов от светильников в туалете и ванной, если они расположены рядом. Тем более, что в соответствии с ПУЭ размещать выключатели разрешается лишь за пределами этих помещений. Таким же образом есть возможность настроить включение разных групп точечных светильников. Они могут включаться поочередно или одновременно (нажатием обеих клавиш).
3. Выключатели довольно просты, легко устанавливаются, уход за ними не составляет труда. Они долго служат без потери эксплуатационных и эстетических характеристик.
4. Двойные выключатели устанавливаются в помещениях различного назначения: в квартирах и офисах, общественных учреждениях и на производстве. Имеющие влагостойкое исполнение модели могут применяться и на улице.
5. Не всегда удобно, когда в люстре с несколькими лампочками они работают все одновременно. Установка устройства с двумя клавишами позволяет сделать разводку, подключив к каждой из них определенное количество источников света. Таким образом работа люстры становится более функциональной и экономится электричество, когда включать все лампы нет нужды.

Регулируемый выключатель света

К недостаткам приспособлений можно отнести возникающие проблемы с включением освещения при выходе выключателя из строя. Так как одно устройство управляет сразу двумя светильниками, в случае поломки они оба не будут работать.

Как подключить три розетки и один выключатель от коробки

Рассмотрим ещё один случай. Пусть нам требуется запитать от электрораспределительной коробки три розетки и один выключатель. Тогда лучше всего поступить так.

1. Из коробки выводится один кабель с тремя жилами сечением по 2,5 мм. Такой размер для квартирных розеток нормируется в ПУЭ (Правилах Устройства Электроустановок).
2. Затем провод подводится к первому гнезду для розетки и производится её установка. Процесс аналогичен подключению выключателя.
3. Кабель протягивается дальше — к следующему стакану. Вновь устанавливается розетка. Наконец, процесс повторяется в третий раз. Причём, если проводка скрытая, то перфоратором предварительно проделываются каналы и гнёзда. Каждый раз в розетку заводят фазовый и нулевой провода в соответствующие контакты, а затем к этим же точкам параллельно подсоединяют такой же кабель, и он идёт дальше.
4. На окончательном этапе выключатель подсоединяется к одной из розеток — там, где удобнее. При этом нужно помнить, что для освещения используют провода сечением 1,5 мм. И заземление применять необязательно.

Кабель для освещения порой выводят и сразу из коробки. Тогда получаются две отдельные линии — одна на розетки, вторая на освещение. Выключатель подсоединяется по первоначальной схеме, описанной в самом начале статьи.

Подключение неправильным кабелем

Как это не странно, но до сих пор многие прокладывают
линии освещения двухжильным кабелем. Хотя ПУЭ и п.7.1.36 говорит нам об
обратном.

Мало того, выбирают сечение этого провода какое попало,
от 0,5мм2 до 1,0мм2.

Кроме того, для всех электриков давно стало аксиомой запрет в качестве проводки для стационарного освещения таких марок как ШВВП или ПВС. Однако и их можно встретить в ремонтах квартир.

Поэтому запомните раз и навсегда – кабель для подключения
освещения в квартирах должен быть:

трехжильным

сечением не менее 1,5мм2

марок ВВГнг-Ls или NYM

Многие спросят, зачем нам трехжильный кабель, если все
светильники в квартире будут пластиковыми и подключать там провод заземления
попросту некуда?

В ПУЭ и на этот счет имеется соответствующий пунктик
7.1.70

Получается, что даже если ваш светильник не снабжен контактами для защитного проводника, это не является отменой для п.7.1.36. То есть, проводка на все лампочки должна быть трехпроводной.

Некоторые электрики советуют незадействованный третий
заземляющий проводник, возле патрона лампочки аккуратно обматывать вокруг фазы
и ноля. Примерно следующим образом.

В этом случае при повреждении изоляции на жилах, возникнет утечка и сработает УЗО, защищая вас от возможного пожара. То же самое произойдет, если вы случайно повредите изоляцию кабеля, не коротнув при этом фазу или ноль.

Именно поэтому трехпроводная схема в цепях освещения используется для срабатывания диффзащиты при токе КЗ, недостаточном для срабатывания автоматического выключателя.

И применение трех жил здесь обязательно.

Схема подключения одноклавишного выключателя

Главным правилом, которое должно соблюдаться при монтаже коммутационных устройств, является необходимость их установки на фазном проводе. Другими словами, при отключении с помощью такого устройства лампочки, светильника или другого потребителя на его входе пропадает фаза. Это дает гарантию защиты от случайного поражения электрическим током в случае нарушения изоляции электропроводки или при касании открытых токоведущих частей.

Установка выключателя света выполняется по схеме, которая представлена на рисунке.

Как видно из схемы, никаких сложностей правильное подключение выключателя света не вызывает. На рисунке также указан заземляющий провод, идущий через распределительную коробку к светильнику. В электрических проводках домов старой постройки такой проводник может отсутствовать.

Для правильного соединения проводов в распределительной коробке лучше лишний раз проверить чтобы проводник, идущий через выключатель к светильнику, был именно фазным. Сделать это проще всего с использованием обыкновенной индикаторной отвертки.

Несколько более сложной является проходная схема подключения одноклавишного выключателя, которая используется для обеспечения удобства пользования освещением, например, в длинных коридорах или для подключения наружных светильников. Пользуясь этой схемой, можно обеспечить включение и выключение таких светильников при помощи двух расположенных в разных местах выключателей.

Как видно из схемы, в ней предусмотрено два различных пути прохождения тока через два установленных в цепи выключателя. Питание светильников осуществляется только в том случае, если контакты выключателей замыкают проводники одной и той же ветви. Этого может быть сделано путем изменения положения клавиши любого из них.

Ошибки и возможные неисправности

Одна из основных ошибок при подключении включателя – неправильное определение расположения его клемм. Многие считают, что по умолчанию отдельно выполненная клемма всегда общая. Это не так – производители могут располагать терминалы в любом порядке. Поэтому перед началом монтажа надо определить выводы аппарата. Это легко сделать, если на прибор нанесена схема. Если нет – можно воспользоваться мультиметром для прозвонки внутренних соединений. Заодно этот процесс будет проверкой аппарата на исправность.

Другая частая ошибка – неправильное соединение проводников в коробке. Чтобы ее свести к минимуму, надо применять кабели с маркированными жилами. Если жилы одноцветные, после укладки и разделки кабелей их надо вызвонить мультиметром и отмаркировать самостоятельно.

Что такое проходной выключатель

Внешних различий никаких нет, но они кроются глубже, в обычном по одному входу и выходу, в то время как у проходного 1 вход, и 2 выхода. Данная схема позволяет не разрывать электрическую цепочку, а перенаправлять ее.

Чтобы определить, является ли проходной переключатель одинарным, нужно сделать следующее. В его устройстве должно присутствовать 3 медных контакта, для определения каждой и исключения вероятности перепутать их, нужно использовать мультиметр. Он устанавливается в режим подачи сигнала, при касании должен быть звук, который свидетельствует о наличии контакта.

Немаловажным отличием является используемый тип коммутации. У типовых переключателей используется двухжильная, в то время как у проходных в три жилы.

Такие устройства предназначены работать в местах, расположенных на разных концах помещения, либо коридора. При нажатии на клавишу одного из переключателей происходит замыкание цепи, вследствие чего появляется свет. Затем, при повторном нажатии цепь уже размыкается, лампа гаснет.

Схематические примеры подключения

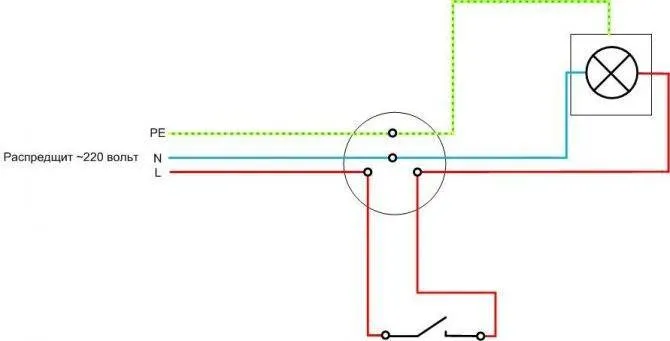

В качестве простого примера рассмотрим как выглядит схема подключения выключателя к одной лампочке (защитное заземление в наличии). От щита в коробку заводится трехжильный кабель, к светильнику также уходит трехжильный. Фазная жила разорвана, в разрыв с помощью двухжильного кабеля включен коммутационный прибор.

Схема прокладки и соединения проводников для варианта с одиночным выключателем.

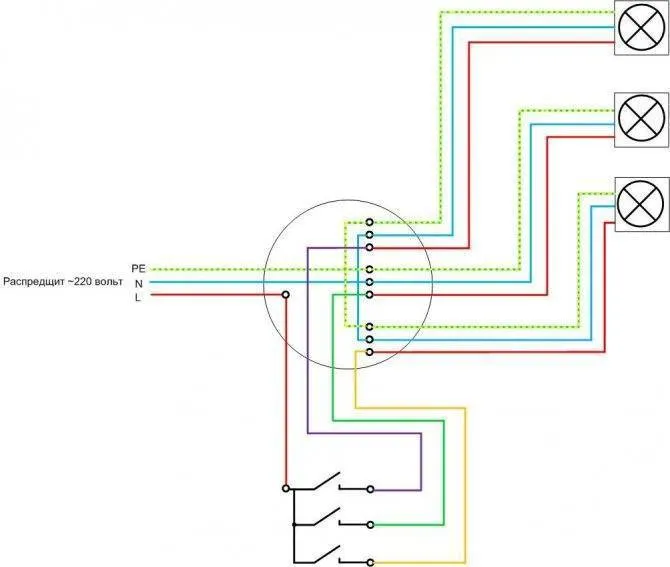

Подобная схема с тройным включателем и тремя светильниками выглядит намного сложнее. В коробке выполняется большее количество соединений, поэтому надо подобрать распредкоробку размерами побольше.

Схема прокладки и соединения проводников для варианта с тройным прибором.

Еще сложнее выглядит монтаж в коробке схемы с двумя светильниками и двумя двойными проходными переключателями. Такую схему лучше выполнить шлейфом.

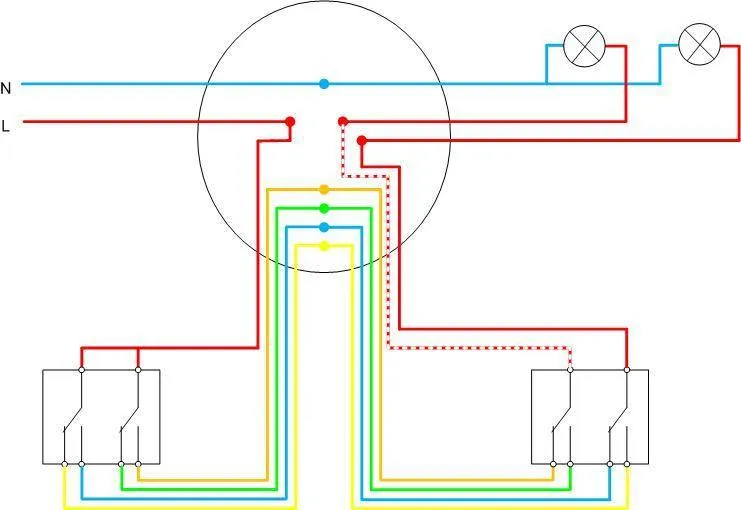

Схема прокладки и соединения проводников для варианта с двумя проходными приборами.

Очевидно, что во втором варианте упрощается монтаж и снижается расход кабельной продукции.

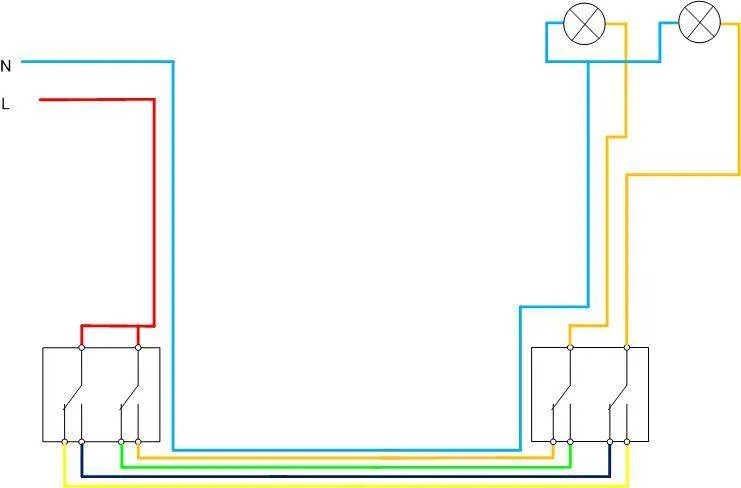

Схема прокладки шлейфа и соединения проводников для варианта с двумя проходными приборами.

Порядок монтажа

В распределительную коробку заводят двухжильный (при наличии заземления – трехжильный) провод. Затем от коробки его ведут на выключатель. Находят при помощи отвертки с индикатором фазу и подключают ее к верхнему контакту выключателя.

К нижнему контакту подсоединяется провод, идущий на потребитель. Ноль пускают мимо выключателя. После подсоединения клавишу ставят на ее штатное место.

При осуществлении скрытой проводки, делают штробы под провод и гнездо для выключателя. Стакан крепят при помощи алебастра и дают высохнуть, после чего начинают процесс монтажа.

К потребителю также подводят двужильный провод. У лампочки два контакта – ноль и фаза. Фаза – это центральный контакт с пружиной, ноль находится сбоку на патроне, с ним лампа имеет контакт после вкручивания ее в патрон.

В случае, если в потребителе предусмотрено наличие заземления, заземляющий провод можно скрутить с фазой и подсоединить к выключателю.

Если же у потребителя заземления нет, а проводов три и среди них есть заземление, то заземляющий провод отгибают и обматывают изолентой.

Подготовка к подключению

Выключатель с подсветкой подключается к сети точно так же, как и обычный. Дополнительная цепь не оказывает влияния на основные функции двухклавишного выключателя. К самому устройству подводится фазный провод. Это позволяет избежать появления напряжения на патроне светильника при выключенном состоянии прибора. Нулевые провода, наоборот, подключаются напрямую к осветительному прибору. Перед началом работ электрическая сеть должна быть обесточена путем отключения автомата или выкручивания предохранительных пробок.

Вначале следует разобрать выключатель чтобы ознакомиться с его конструкцией. Разборка начинается с клавиш, закрепленных штырьками или пластиковыми защелками. Обычно, они вытаскиваются с небольшим усилием, поочередно – сначала одна, а потом другая.

После клавиш корпус освобождается от декоративной рамки. Ее крепление выполняется двумя шурупами, которые легко откручиваются. Когда все пластиковые детали сняты, электрическая часть устройства становится полностью открытой для обзора. Сразу же нужно определить места расположения клемм, куда будут подключаться провода. Сами клеммы оборудуются в виде небольших медных площадок с прижимными винтами. Провод очищается от изоляции, вставляется на свое место и прижимается винтом.

При наличии подсветки необходимо зачистить провод и вставить его в нужный пружинный разъем. Внутренняя пружина одновременно обеспечивает надежную фиксацию и качественный контакт.

Виды

Выбор коммутационных устройств проходного типа не слишком обширный, тем не менее, при подборе оптимального варианта нужно учитывать видовые особенности таких переключательных аппаратов.

• одноклавишными устройствами, на один вход и два выхода;
• двухклавишными устройствами, на два входа и четыре выхода;
• трёхклавишными устройствами, на три входа и шесть выходов.

В зависимости от типа управления, проходные коммутационные аппараты могут быть разными, но наиболее распространенными представлены клавишными, сенсорными и с ПДУ-управлением моделями. Следует отметить, что при выборе нужно учитывать количество клавиш, которое обязательно должно полностью соответствовать числу групп светильников, способных в одновременном режиме включаться.

Важно помнить, что применение одноклавишных или двухклавишных переключателей перекрёстного типа на два входа и такое же количество выходов, целесообразно при управлении освещением из трёх или более точек

Как подключить проходные выключатели для управления освещением из нескольких мест? Схемы подключения и видео

Как уже было сказано выше, проходные выключатели предназначены для управления одной или несколькими группами освещения. Мы уже рассмотрели, как подключить проходной выключатель, и знаем, что управлять осветительными приборами можно из двух или более точек, но у каждой из таких схем имеются свои особенности.

Такое устройство, как выключатель, может выглядеть изящно и богато

В отличие от обычных одно, двух и трехклавишных коммутационных устройств, которые монтируются по одиночке, установку проходных выключателей выполняют только попарно. Далее мы рассмотрим, как выполнить схему управление группами освещения из двух и более мест и особенности подключения.

На видео наглядно показана схема подключения проходного выключателя:

Watch this video on YouTube

Принципиальная схема подключения проходного выключателя с 2-х мест

Подключение проходного переключателя практически не отличается от монтажа обычного 1, 2 или 3-х клавишного выключателя. Различие заключается лишь в количестве клемм и подводимых проводов.

Для реализации схемы подключения проходного выключателя с двух мест потребуется наличие двух коммутирующих устройств, распределительная коробка, в которую подводятся провода от осветительных приборов и трехжильные кабеля от переключателей.

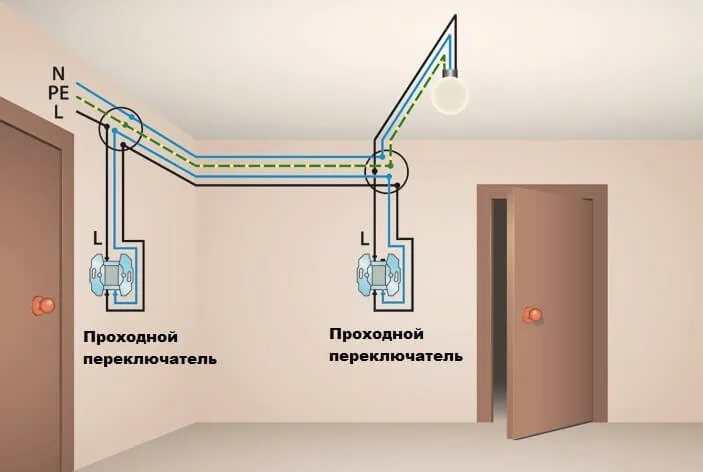

Схема подключения проходного выключателя на 2 точки

Фазовый провод от распредкоробки присоединяется к общему входному контакту 1 проходного переключателя. Выходные контакты параллельно соединяются с аналогичными клеммами второго коммутирующего устройства. От общего контакта второго переключателя провод идет на клемму осветительного прибора. Другая клемма светильника проводом соединяется в распределительной коробке с «нулем».

Вот в принципе и вся схема подключения переключателей с двух мест. По-моему ничего сложно в этом нет.

Схема подключения проходного выключателя с 3-х мест

Иногда возникает потребность в создании более двух точек управления различными группами освещения, например, на лестницах многоэтажных домов, в больших залах, длинных коридорах с несколькими выходами и т.д. В таких случаях реализуется схема подключений проходных выключателей на 3 точки минимум.

Реализация схемы подключения проходного переключателя из трех мест актуальна в многоэтажных домах

Выполнить подобное подключение также можно без проблем, однако, для этого помимо обычных проходных переключателей потребуется и перекрестный выключатель. В таких коммутирующих устройствах имеется уже не три, а четыре контакта – пара входных и два выходных, которые переключаются одновременно, а соответственно необходимо использования четырехжильных кабелей.

В подобной схеме на первой и  последней точке управления освещением применяются обычные проходные выключатели, тогда как на всех остальных пунктах задействуются перекрестные переключатели. Число мест управления группами осветительных приборов неограниченно, но с каждой дополнительной точкой осложняется расключение в распредкоробке вследствие большого количества проводов. Для облегчения работ необходимо промаркировать провода, чтобы впоследствии не запутаться в них.

Схема подключения проходных выключателей из 3 мест

Принцип подключения проходных выключателей для трех точек управления следующий:

1. Выходные контакты первого проходного переключателя при помощи проводов соединяется с входной парой клемм, идущего следом перекрестного выключателя, и так далее вплоть до последней точки управления, общий провод которого присоединяется к контакту осветительного прибора. Фазовый провод присоединяется к входному контакту первого коммутирующего устройства, а второй провод, идущий от светильника, приходит на «нуль» в распределительной коробке.
2. К каждому из проходных переключателей подводится трехжильный провод, а к перекрестным – четырехжильные.

На приведенной выше схеме изображено подключение к освещению трех точек управления, состоящих из двух проходных и одного перекрестного выключателей.

Схема подключения проходного выключателя с 4х мест

Разобравшись, с приведенными выше вариантами расключения, несложно будет осуществить реализацию схемы подключения проходного выключателя на 4 точки и более. Разница заключается во внедрении в цепь дополнительных перекрестных переключателей.

Принципиальная схема подключения проходных переключателей для 4 мест

Принцип работ практически ничем не отличается от предыдущих, просто придется иметь дело с еще большим количеством проводов, так, что совсем нелишним будет их промаркировать.

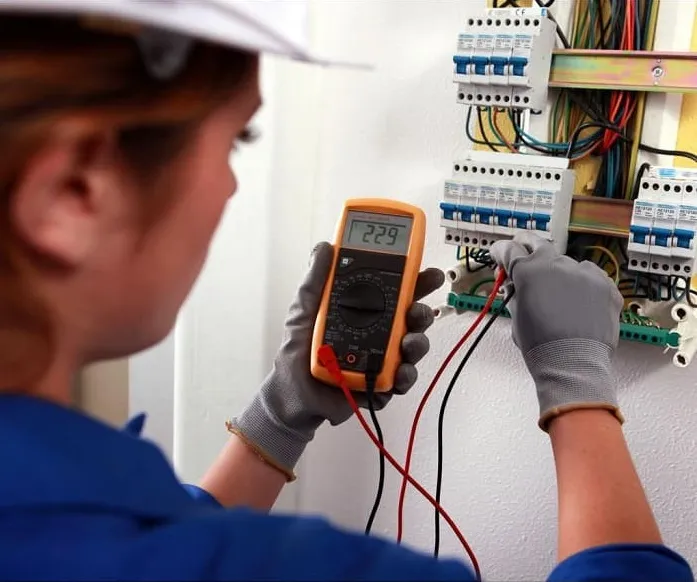

Проверяем работоспособность устройства

После того, как основной монтаж окончен, необходимо убедиться в правильности и качественности выполненных действий. Однако стоит помнить, что промежуточные проверки надежности креплений, соответствия цветовых маркировок проводников, отсутствия сгибов, переломов, скруток рекомендуется делать на каждом этапе работы.

Контрольная проверка заключается в визуальном осмотре места монтажа и последующем включении электричества. Отсутствие искр, неприятного запаха и сработавшего автомата и наличие яркого, немигающего света говорит о точном соблюдении всех инструкций.

С помощью приведенных пошаговых фотографий всего процесса монтажа выключателя осуществить самостоятельный ремонт или наладку системы освещения в доме под силу каждому человеку. Главное, тщательно следовать алгоритму и помнить о технике безопасности.

Как избавиться от «моргающих» ламп и возможные проблемы

Установка резистора в патроне Основная проблема, с которой сталкиваются владельцы выключателей с индикаторами – мерцание ламп и самого индикатора. Больше всего такое явление доставляет дискомфорт в спальнях и рабочем кабинете. Неправильная эксплуатация отрицательно сказывается на продолжительности работы самого переключателя и лампы. Избавиться от проблемы можно следующими способами:

• Отдавать предпочтение светодиодными лампам, которые совместимы с индикаторами в выключателях. Такие осветительные приборы уже оснащены плавным пуском и резистором. Подключается устройство в течение нескольких секунд, поэтому при разрядке конденсатора не мерцает. Основной недостаток заключается в высокой стоимости таких ламп.
• Избавиться от проблемы поможет параллельное подключение шунтирующего резистора. Он не оказывает непосредственного влияния на рабочий режим, но небольшой ток все равно будет проходить через резистор. Мощность его должна составлять 2 Вт, а сопротивление 50 кОм.
• Также можно подключить обыкновенную лампу накаливания с энергосберегающей разновидностью. В этом случае ток, идущий через цепь индикатора, будет проходить через нить накала. Недостаток этого способа заключается в большом объеме потребляемой электроэнергии.
• Причиной некорректной работы может быть неправильный монтаж. Например, допущенная ошибка может привести к тому, что выключатель будет отсекать ноль, а не фазу. Это может стать причиной не только некорректной работы, но и замыкания. Для решения проблемы достаточно правильно подключить выключатель или позвать электромонтажников.

Устройство выключателя с подсветкой

Устройство выключателя с подсветкой Подключение выключателя, оснащенного индикаторной подсветкой, как правило, не вызывает сложностей. Достаточно выбрать качественную модель или модернизировать уже приобретенную.

Подсветка в устройстве представляет собой последовательно соединенные друг с другом неоновые лампы или светодиоды с сопротивлением. Эта цепь небольших размеров подключена параллельно контакту выключателя. Цепь всегда находится под напряжением, независимо от того, включен свет или выключен.

Если выключатель включен, цвет подсветки замыкается контактом, который характеризуется меньшим напряжением. Через подсветку ток практически не протекает, следовательно, она не горит.

Последовательно с неоновой лампой или светодиодом в переключателе подключен токоограничивающий резистор. Его устанавливают с целью снизить ток до оптимальных параметров. Для светодиодов и неоновых ламп требуется разная сила тока, поэтому резисторы устанавливают разных номиналов.

• Для неоновых лампочек – 0,5-1 Мом, рассеиваемая мощность – 0,25 Вт.
• Для светодиодов – 100-150 кОм, минимальные показатели рассеиваемой мощности – 1 Вт.

С диодом

Схема подсветки с диодом и с неоновой лампой Первым делом требуется решить проблему течения обратного тока. Устранить ее просто – необходимо установить диод параллельно LED-элементу.

Если подключить устройство по заданной схеме, показатели рассеиваемой мощности резистора не превысит 1 Вт, сопротивление будет колебаться в пределах 100-150 кОм.

Важно правильно выбрать диод, который по своим техническим характеристикам будет аналогичен параметрам светодиодной лампочки. Такая схема, несмотря на простоту реализации и производительность, имеет недостаток – подсветка потребляет немалое количество электроэнергии, а резистор греется

Такая схема, несмотря на простоту реализации и производительность, имеет недостаток – подсветка потребляет немалое количество электроэнергии, а резистор греется.

Выключатель с подсветкой такого типа совместим, и будет корректно работать с лампами накаливания. Если говорить об экономичных видах и светодиодных люстрах, то работа будет наблюдаться с перебоями.

Для экономии электроэнергии с конденсатором

Схема подсветки на светодиоде и конденсаторе Чтобы исключить проблему перегрева резистора, а также снизить количество потребляемой энергии, цепь дополнительно оснащают конденсатором. Параметры резистора при этом тоже претерпевают изменения, поскольку его задача – ограничить заряд конденсатора.

Величина резистора будет колебаться в пределах 100-500 АМ, а параметры конденсатора – 1 мF, 300 В. Величины резистора устанавливаются экспериментальным путем.

Преимущество такой схемы заключается в том, что она практически не потребляет электроэнергии. Месячный объем потребления около 50 Вт. Однако поместить конденсатор в весьма ограниченном пространстве достаточно проблематично. Также схема не гарантирует бесперебойной работы с энергосберегающими и светодиодными лампами.

Выбор схемы подключения

Разберем детально, как правильно выполнить подключение. Нельзя забывать, что при установке проходного выключателя, надо тянуть трехжильный провод.

Расключение на две точки

Список материалов:

• медный кабель с тремя жилами;
• пара переключателей проходного типа;
• распределительная коробка.

Провод фазы необходимо подсоединить к общему входному контакту первого переключателя. Два выходных контакта соединяются с проводами от входных двух. Общий контакт второго выключателя скручивается с тем проводом, который идет от источника света. При этом второй провод от источника должен быть соединен с нулем коробки.

Сечение 3-х жильных проводов подбирается исходя из мощности источника света, которым предполагается управление.

Расключение на три точки

Список материалов:

• медный кабель с тремя и четырьмя жилами;
• пара переключателей проходного типа;
• перекрестный выключатель;
• распределительная коробка.

В перекрестных предусмотрено 4 контакта, по 2 на направления. Они представляют собой пары одновременного переключения. Для этой схемы должен использоваться кабель с четырьмя жилами.

На первой и последней точке переключения используются обычные проходные переключатели, а между ними — перекрестные. Количество возможных пунктов, посредством которых будет осуществляться управление лампами не ограничено. Однако чем их больше, тем сильнее увеличивается сложность подключения.

Подключение происходит следующим образом:

2 контакта на выход от 1 проходного выключателя должны соединится с проводами входной пары следующего перекрестного выключателя. Так продолжается до тех пор, пока цепь не замкнется на крайнем выключателе. Общий контакт подсоединяется с проводом, направленным к источнику света.

Фазный провод соединяется с входным контактом 1 переключателя, 2 провод к нулю коробки. К каждому проходному выключателю протягивается трехжильный провод, в то время как к перекрестным четырехжильный.

Заключение

Перед тем как браться за подключение вообще какой-либо электрической техники, устройств, приспособлений, необходимо сначала тщательно изучить прилагаемые инструкции.

Не стоит браться за сборку схемы и ее подключение, если нет обладания базовыми знаниями о работе этих приборов и схемах. Неправильное подключение может грозить замыканием, перегораниями в проводке.

Если нет опыта работы с электроприборами лучше вызвать специалиста, который выполнит всю работу быстро и качественно. Нужно серьезно относится к технике безопасности при работе с электроприборами. Пренебрежение правилами может трагично закончиться. Успехов в экспериментах!

Как правильно подключить выключатель на люстру?

Подключение выключателя на люстру зависит от конкретной модели и типа проводки, поэтому важно следовать инструкции, которая поставляется вместе с люстрой. Однако, в целом, процесс подключения может быть описан следующим образом:

1. Выключите электричество в комнате, где вы будете устанавливать люстру. Это можно сделать, отключив соответствующий автомат в электрической шкафу.

2. Снимите кожух с люстры и изучите расположение проводов. Обычно провода бывают цветных (черный, белый и зеленый или медный) или помечены соответствующими буквами.

3. Подключите провода от люстры к соответствующим проводам в потолке. Обычно на люстре есть клеммы для подключения проводов. Черный провод от люстры соедините с черным проводом в потолке, белый с белым и зеленый или медный провод с зеленым или медным проводом в потолке.

4. Если выключатель не был подключен ранее, то найдите провод, который идет от выключателя к люстре. Этот провод может быть красного или черного цвета. Соедините его с черным проводом на люстре.

5. После того, как все провода подключены, закрепите кожух на люстре и включите электричество в комнате.

6. Проверьте работу выключателя и люстры, чтобы убедиться, что они работают должным образом.

Если у вас есть какие-либо сомнения или вопросы относительно подключения выключателя на люстру, лучше обратиться к профессионалам или электрику. Они помогут с установкой люстры и подключением выключателя правильно и безопасно.
