Часто возникает потребность в множественном управлении освещением из различных точек, разбросанных по пространству. Во многих ситуациях решением могут быть несколько дистанционных пультов управления, расположенных в различных местах. Также вариантом может быть использование проходных выключателей с трех мест для эффективного управления освещением.

Примеры управления светом из трех точек

Такая схема может быть полезной в Т-образных проходах и коридорах. При входе в любом месте можно включить свет, при выходе – выключить, независимо от направления движения. Также подобная система может оказаться полезной в спальнях или в детских комнатах на двух человек. Выключателем у двери освещение включается, у каждой кровати – выключается. Или наоборот – поднявшись из постели можно включить свет, а выходя из комнаты – отключить.

Если есть лестница, состоящая из двух пролетов, то на ней также может быть реализован подобный принцип. Включать и выключать светильники можно снизу, сверху и между пролетами. Также могут быть и иные ситуации, где подобная схема может принести пользу – все случаи предсказать невозможно.

Применяемые коммутационные приборы

Для создания схемы переключателя освещения с 3 мест надо использовать три выключателя освещения, внешне похожих на обычные. Отличия находятся внутри.

Прибор проходного типа

Для построения заданной системы освещения будет нужен проходной одноклавишный выключатель. Он выглядит так же, как стандартный, но часто имеет маркировку в виде схематического обозначения лестничного пролета или стрелок, хотя и не всегда. Далеко не все производители, включая мировых лидеров электротехники, утруждают себя нанесением дополнительных значков. Потому что международные стандарты этого не требуют.

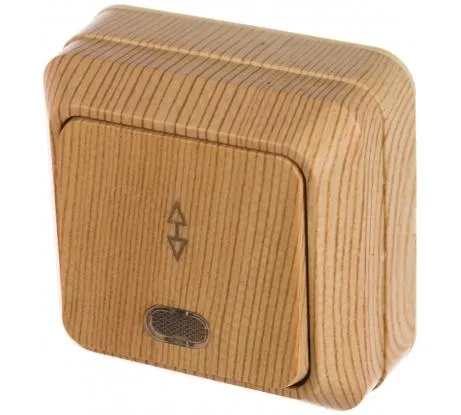

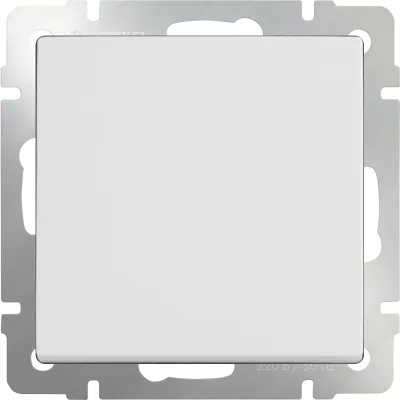

Фронтальный вид проходного коммутационного аппарата.

Принципиальные отличия находятся внутри аппарата. Их можно заметить сразу – вместо привычных двух клемм, проходной аппарат имеет три.

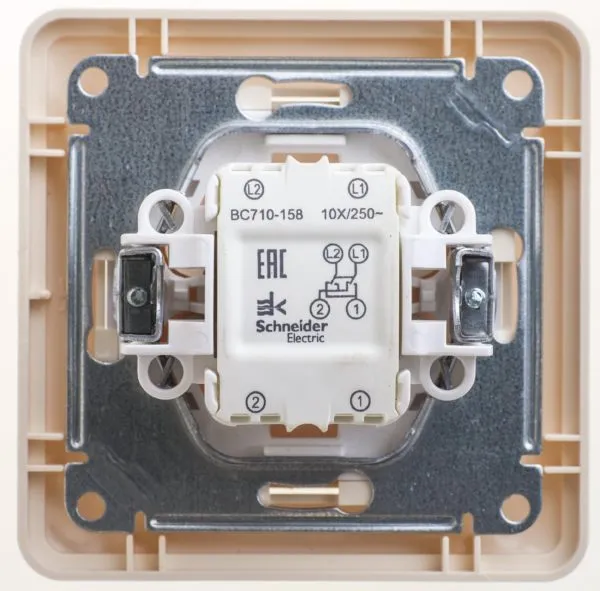

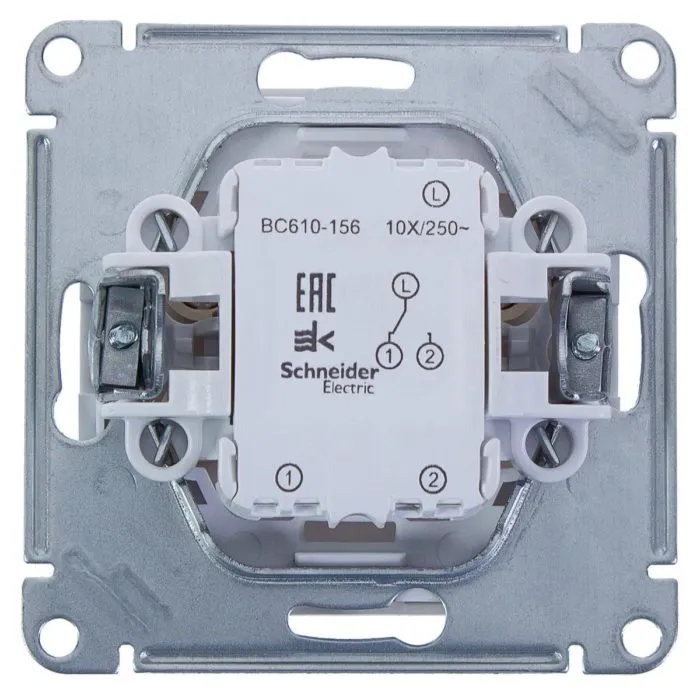

Тыльная часть проходного выключателя.

Это вызвано различием в устройстве контактной группы такого коммутационного прибора. Вместо двух контактов на замыкание/размыкание он имеет перекидную группу на переключение. В одном положении одна цепь замкнута, другая разомкнута. В другом – наоборот.

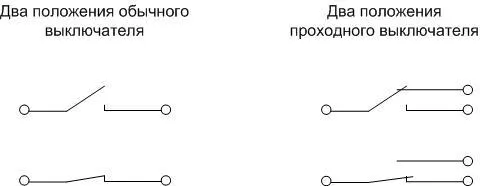

Схема работы в двух положениях клавиши обычного и проходного прибора.

Приборы проходного типа бывают также двух- и трехклавишного исполнения. В этом случае они управляют двумя и тремя группами контактов на переключение. Это свойство подобных коммутационных элементов используется для построения схем независимого управления светом с разных точек. Используя два таких аппарата, можно включать и выключать светильники из двух мест.

Прибор перекрестного типа

Чтобы построить схему независимого управления из трех точек, потребуется еще один тип выключателя – перекрестный (иногда его называют реверсивным). Маркировки для него не предусмотрено, поэтому с фронтальной стороны его от обычного не отличить.

Перекрестный выключатель, фронтальный вид.

Подобно предыдущему случаю, все отличия находятся внутри аппарата и визуально заметны с тыльной стороны – такой прибор имеет четыре клеммы и две контактные перекидные группы.

Тыльная сторона реверсивного электроприбора.

Схема любого перекрестного выключателя собрана так:

• перекидные контакты свободны и выведены на отдельные клеммы;
• нормально открытый контакт одной группы соединен с нормально закрытым другой группы, точка соединения выведена на клемму;
• нормально закрытый контакт одной группы соединен с нормально открытым другой группы, точка соединения выведена на клемму.

Схема соединения подвижных и неподвижных контактов перекрестного аппарата.

Если проанализировать работу такого выключателя, становится понятным происхождение термина «реверсивный» — он может быть применен для изменения полярности постоянного напряжения, что реверсирует, например, направление вращения двигателя постоянного тока. Для построения осветительной системы с управлением из трех точек понадобится один такой аппарат.

Так же, как и обычные приборы, проходные и перекрестные выключатели бывают накладного и внутреннего исполнения. Первые монтируют на плоскость, вторые — в специально обустроенную выемку в стене.

Схема управления освещением из трех мест

С помощью двух проходных элементов и одного перекрестного можно построить схему включения и выключения освещения из трех мест, разнесенных в пространстве.

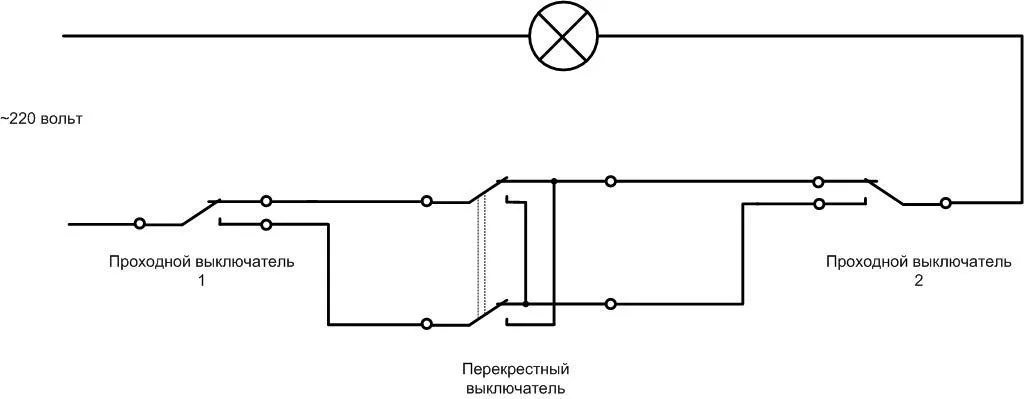

Принципиальная схема управления освещением из 3 пунктов.

Все аппараты соединены последовательно в разрыв фазы цепи питания лампы. Очевидно, что каждый выключатель в отдельности может собрать цепь или отключить напряжение переводом в противоположное состояние независимо от положения остальных коммутационных элементов.

Материалы и инструменты для обустройства схемы управления

В первую очередь надо определиться с топологией прокладки кабелей и проводов освещения. Так как все выключатели соединены последовательно, есть смысл прокладывать проводники шлейфом без использования распредкоробок. Такой вариант подойдет как для скрытой, так и для открытой проводок.

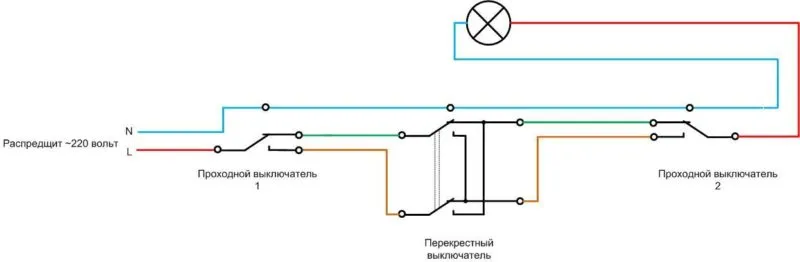

Прокладка кабелей для монтажа шлейфом.

Понадобится кабель сечением 1,5 кв.мм:

• из двух жил от распредщита до первого проходного выключателя;
• трехжильный от первого проходного до перекрестного;
• трехжильный от перекрестного до второго проходного;
• две жилы от второго перекрестного до светильника (группы светильников).

В этом варианте нулевой провод идет вместе с фазным по всей длине проводки. Недостатком такого решения является необходимость соединений нулевого проводника в нескольких точках, что нежелательно из соображений безопасности – повышается вероятность обрыва нуля из-за множества клеммников или скруток. Можно проложить эту линию отдельным проводом прямо от распредщита до лампы, тогда количество жил в каждом отрезке уменьшится на одну.

Если без обустройства распредкоробки не обойтись или схема управления встраивается в уже существующую систему освещения, прокладку можно выполнить по другому.

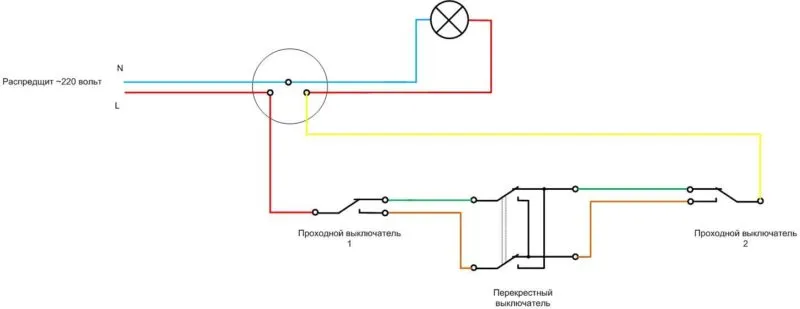

Монтаж с использованием распределительной коробки.

Гальванически эта схема от предыдущей не отличается и работает аналогично. Подсоединение первого и последнего выключателя производится в разрыв фазного провода в коробке.

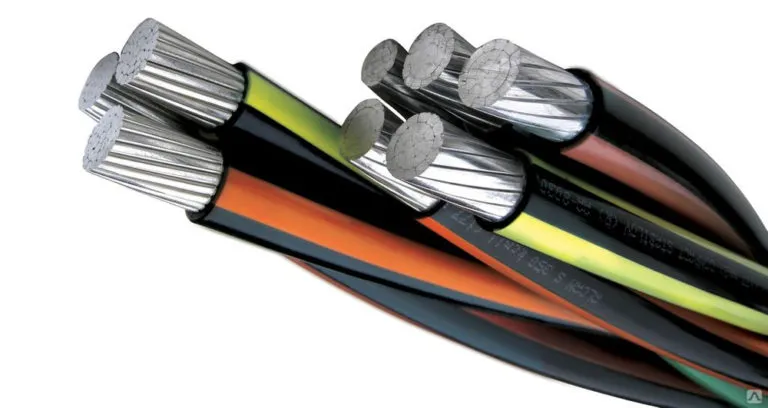

Наименования некоторых кабелей, пригодных для использования в обустройстве схемы, приведены в таблице.

Читайте также

Какой провод выбрать для проводки в квартире

Монтаж выключателей

Если тип проводки выбран, кабели с нужным количеством жил проложены и обустроены подрозетники при скрытой проводке, смонтированы накладки при открытой, то можно приступать непосредственно к монтажу выключателей. Для этого понадобятся инструменты:

• монтерские кусачки для укорачивания проводников;
• монтерский нож или съемник изоляции для зачистки концов жил;
• набор отверток для затягивания клемм, завинчивания метизов крепления и затягивания разжимных лепестков.

Возможно, понадобится и другой мелкий инструмент.

Первый проходной прибор можно установить на первом этаже дома у входной двери, второй – на втором у лестничного пролета, третий – на третьем также недалеко от лестницы. Тогда есть возможность, войдя в дом включить свет, а поднявшись на нужный этаж – отключить его. Кроме выключателей для такой схемы потребуется кабель для прокладки проводки, соединяющей выключатели.

Сначала надо частично разобрать выключатель – снять клавишу и декоративную рамку.

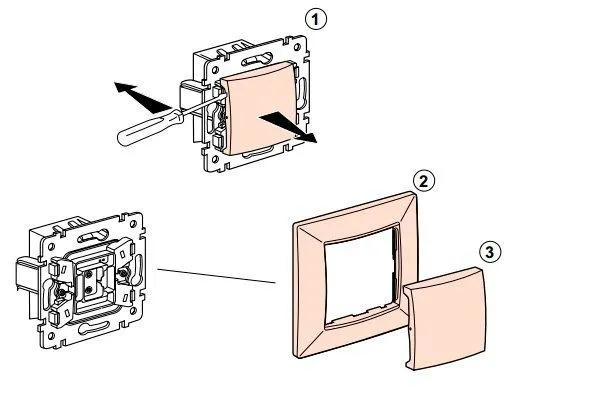

Схема частичной разборки электроприбора.

Далее надо укоротить проводники, торчащие из стены, до разумной длины – чтобы при установке выключателя они полностью убрались в выемку.

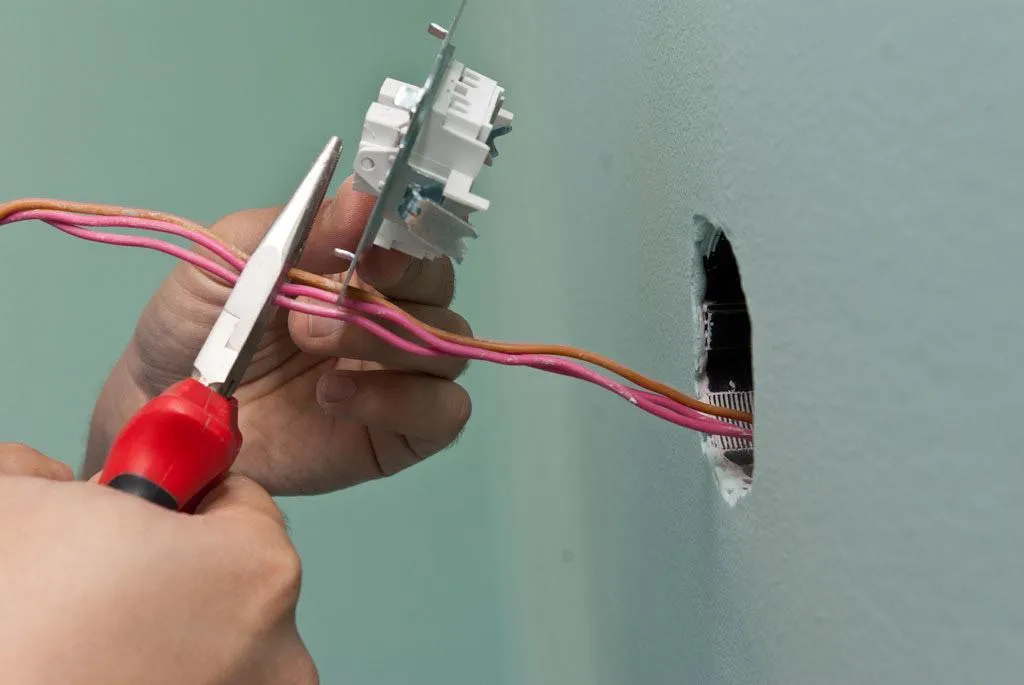

Обрезка проводов.

Укороченные жилы надо зачистить на 1-1,5 см, вставить в клеммы электроприбора и надежно зажать.

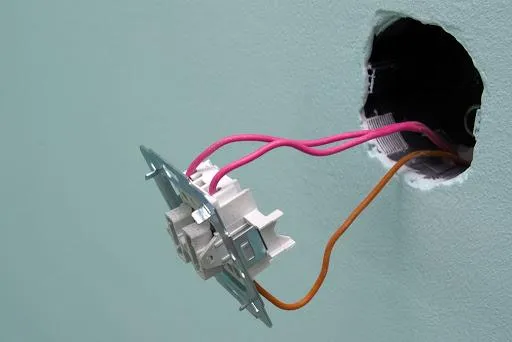

Выключатель с присоединенными проводами.

Далее аппарат надо аккуратно установить на предназначенное для него место и закрепить согласно его конструкции.

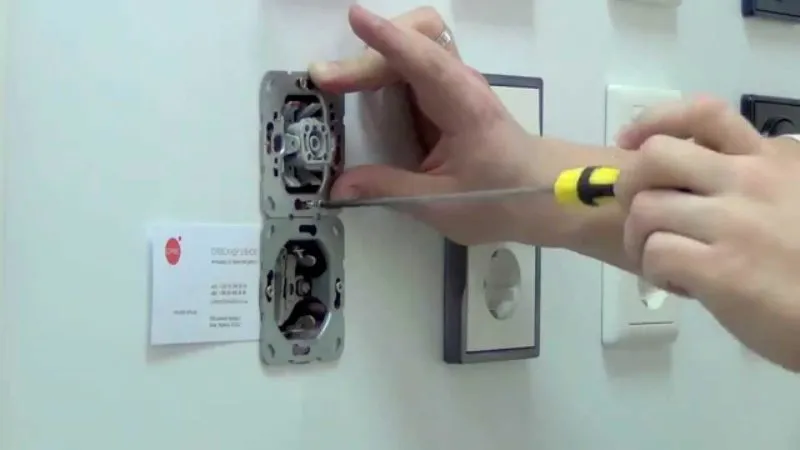

Крепление прибора саморезами.

Некоторые типы приборов требуют фиксации металлической рамки саморезами, некоторые – разжатия лепестков. Бывают аппараты, у которых совмещены оба типа крепления. После этого можно надевать декоративную рамку, устанавливать клавишу и переходить к следующему электроприбору. Перекрестный коммутационный элемент монтируется так же, как и проходной выключатель на 3 точки, но к нему подходят 4 проводника – по два с каждой стороны.

После окончания монтажных работ можно подать напряжение на схему управления и опробовать ее в работе.

Возможные ошибки

При внимательном подходе к монтажу вероятность ошибок невелика. Но все же можно при покупке перепутать тип выключателей. Надо внимательно прочитать техническую спецификацию на приборы и обратить внимание на тыльную часть – там часто наносится схема подключения.

Чтобы свести к минимуму ошибки при монтаже, перед началом работ желательно выполнить эскиз схемы подключения проходного и перекрестного выключателя с 3х мест с нанесением обозначений клемм аппаратов. Если применены кабели с цветными или нумерованными жилами (а это намного упростит работу), цвета или нумерацию также надо нанести на эскиз. Если жилы не имеют заводской маркировки, придется вызвонить каждый проводник и нанести на него обозначение (в виде нескольких полос или точек маркером, закреплением бирки с надписью и т.п.). Также не помешает помечать на схеме каждую смонтированную и проверенную цепь.

Выполнить и подключить систему независимого управления светом из трех точек несложно. Надо лишь внимательно изучить материальную часть, ее принцип действия и свести к нулю вероятность ошибок в монтаже перед первым включением.
