Пошаговое руководство по разводке электрики по потолку
Роль мощности, потребляемой приборами при выборе сечения провода
Итак, зная известную мощность каждого электроприбора в доме, количество светильников и источников освещения, можно провести подсчет общей потребляемой мощности. Для этого можно использовать информацию о разводке электрических проводов по потолку.
Усредненные показания мощностей для распространенных электроприборов
| Потребитель | Мощность, Вт |
| Телевизор | 300 |
| Принтер | 500 |
| Компьютер | 500 |
| Фен для волос | 1200 |
| Утюг | 1700 |
| Электрочайник | 1200 |
| Тостер | 800 |
| Обогреватель | 1500 |
| Микроволновая печь | 1400 |
| Духовка | 2000 |
| Холодильник | 600 |
| Стиральная машина | 2500 |
| Электроплита | 2000 |
| Освещение | 2000 |
| Проточный водонагреватель | 5000 |
| Бойлер | 1500 |
| Дрель | 800 |
| Перфоратор | 1200 |
| Сварочный аппарат | 2300 |
| Газонокосилка | 1500 |
| Насос водяной | 1000 |
И многие считают, что этого достаточно для подбора почти стандартных вариантов медного кабеля:
- сечение 0,5 мм2 для проводов на освещения точечных светильников;
- сечение 1,5 мм2 для проводов освещения для люстр;
- сечение 2,5 мм2 для всех розеток.
На уровне бытового использования электричества такая схема смотрится вполне приемлемой. Пока на кухне одновременно не решил включиться холодильник и электрический чайник, в то время как вы там же смотрели телевизор. Такой же неприятный сюрприз настигает вас, когда вы включаете в одну розетку кофеварку, стиральную машинку и микроволновку.
Не пропустите: Флизелиновые обои – не надо их бояться!
Мощность электроприборов конечно полезная и очень важная характеристика, а главное она информативная. По ней и о расходе электричества можно судить, и о качестве работы прибора. Но мощность при выборе сечения провода электропроводки играет скорей роль посредника.
Общая таблица для выбора сечения кабеля по мощности
| Сечение токопроводящей жилы, мм | Напряжение, 220 В | Напряжение 380 В | ||
| ток, А | мощность, кВт | ток, А | мощность кВт | |
| 1,5 | 19 | 4,1 | 16 | 10,5 |
| 2,5 | 27 | 5,9 | 25 | 16,5 |
| 4 | 38 | 8,3 | 30 | 19,8 |
| 6 | 46 | 10,1 | 40 | 26,4 |
| 10 | 70 | 15,4 | 50 | 33,0 |
| 16 | 85 | 18,7 | 75 | 49,5 |
Таблица выбора сечения кабеля для открытой проводки
| S | Медные жилы | Алюминиевые жилы | ||||
| мм2 | Ток | Мощн.кВт | Ток | Мощн.кВт | ||
| А | 220 В | 380 В | А | 220 В | 380 В | |
| 0,5 | 11 | 2,4 | — | — | — | — |
| 0,75 | 15 | 3,3 | — | — | — | — |
| 1 | 17 | 3,7 | 6,4 | — | — | — |
| 1,5 | 23 | 5 | 8,7 | — | — | — |
| 2 | 26 | 5,7 | 9,8 | 21 | 4,6 | 7,9 |
| 2,5 | 30 | 6,6 | 11 | 24 | 5,2 | 9,1 |
| 4 | 41 | 9 | 15 | 32 | 7 | 12 |
| 5 | 50 | 11 | 19 | 39 | 8,5 | 14 |
| 10 | 80 | 17 | 30 | 60 | 13 | 22 |
| 16 | 100 | 22 | 38 | 75 | 16 | 28 |
| 25 | 140 | 30 | 53 | 105 | 23 | 39 |
| 35 | 170 | 37 | 64 | 130 | 28 | 49 |
При использовании скрытой проводки необходимо выбирать провод с сечением на 25-30% больше, так как опасность возгорания увеличивается из-за быстрого его нагрева. Если по каналу проходит несколько токоведущих линий, то можно сечение увеличить и на все 40%.
Таблица выбора сечения кабеля для закрытой электропроводки (в кабель-канале, трубе)
| S | Медные жилы | Алюминиевые жилы | ||||
| мм2 | Ток | Мощн.кВт | Ток | Мощн.кВт | ||
| А | 220 В | 380 В | А | 220 В | 380 В | |
| 0,5 | — | — | — | — | — | — |
| 0,75 | — | — | — | — | — | — |
| 1 | 14 | 3 | 5,3 | — | — | — |
| 1,5 | 15 | 3,3 | 5,7 | — | — | — |
| 2 | 19 | 4,1 | 7,2 | 14 | 3 | 5,3 |
| 2,5 | 21 | 4,6 | 7,9 | 16 | 3,5 | 6 |
| 4 | 27 | 5,9 | 10 | 21 | 4,6 | 7,9 |
| 5 | 34 | 7,4 | 12 | 26 | 5,7 | 9,8 |
| 10 | 50 | 11 | 19 | 38 | 8,3 | 14 |
| 16 | 80 | 17 | 30 | 55 | 12 | 20 |
| 25 | 100 | 22 | 38 | 65 | 14 | 24 |
| 35 | 135 | 29 | 51 | 75 | 16 | 28 |
Все подобные таблицы содержат показатели мощности, но более важен показатель силы тока. Суммарную мощность достаточно легко посчитать, поэтому она и назначена “эталонным критерием”. Но максимальное значение употребляемого нагрузкой тока более важный показатель, и именно по нему нужно корректно выбирать сечение провода.
Разводка проводов своими руками
В наше время, в основном применяется скрытая проводка и это совсем неудивительно, поскольку современные направления в оформлении жилых помещений просто не допускают применения открытой проводки. Скрытая проводка технически легко организуется, как на стенах из кирпича, так и на стенах из дерева. Если стены кирпичные, то в них делают штробы (канавки), в которые укладываются провода, а затем их замазывают раствором или шпаклевкой. В случае использования гипсокартона, штробы не нужны, но тогда придется применить гофрированные рукава, которые крепятся к стене с помощью хомутов. Если дом из дерева, то можно поступить так же, закрыв все «художества» отделочным материалом.
Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила
В любом случае необходимо придерживаться ряда требований, которые направлены на надежное и безопасное функционирование электрической проводки. К таким правилам следует отнести:
- Провода прокладываются либо строго вертикально, либо строго горизонтально, без наличия скошенных или закругленных углов.
- Все точки соединения должны располагаться в распределительных коробках.
- Горизонтальная разводка должна находиться на высоте 2,5 метра от уровня пола. Вертикальная разводка должна проходить по линии розеток и выключателей.
Подобные правила, а также сохраненная схема электрической проводки дома смогут помочь в будущем, если потребуется ремонт. Тогда даже без схемы можно легко определить, где и как идут провода и как они подходят к розеткам, выключателям и другим устройствам. Во-вторых, подобная схема поможет не попасть в провода, если придется просверлить отверстия для того, чтобы закрепить на стене какой-то элемент декора или какой-то элемент мебели.
Как правильно соединять провода
Довольно частая проблема, которая возникает с ненадежной работой электропроводки, связана с плохими контактами, возникающими в результате плохих соединений проводов. Соединяются провода:
С помощью скруток. Как правило, такой способ соединения не применяется при соединении медных и алюминиевых проводов. Чтобы сделать соединение, концы всех проводов зачищаются от изоляции на 4 см, после чего нужные концы надежно скручиваются. После этого места скруток изолируются с помощью изоленты или термоусадочной трубки. Хотя и считается такое соединение ненадежным, такой способ соединения используется довольно часто. Это неудивительно, поскольку подобный тип соединения имеет ряд достоинств.

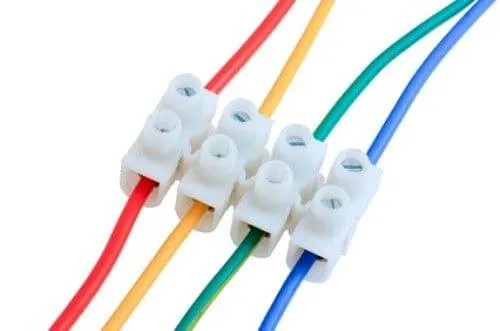

С помощью клеммных соединений. Для этого нужно применить специальные распределительные коробки, в которых предусмотрены металлические клеммы. Провода зажимаются с помощью винтов
Такой способ соединения считается более надежным, к тому же клеммы позволяют соединять провода из меди и из алюминия, что очень важно. С помощью колодок с пружинами
Надежный контакт обеспечивается за счет пружины
С помощью колодок с пружинами. Надежный контакт обеспечивается за счет пружины
Чтобы сделать такое соединение, достаточно зачистить конец проводки где-то на 1 см и вставить в гнездо.
Несмотря на подобные способы соединений электрических проводов, наиболее надежными считаются пайка и сварка, хотя не всегда имеется возможность это сделать, тем более, если дело касается сварки.
САМОЕ НАДЕЖНОЕ СОЕДИНЕНИЕ ПРОВОДОВ. Все типы соединений проводов. Как соединить провод.
Watch this video on YouTube
Какой тип соединения ни использовался бы, главная задача состоит в том, чтобы выполнить основные требования, что является залогом надежной и безопасной, во всех отношениях, работы электрической проводки, выполненной своими руками.
Не менее важный этап, это проверка правильности всех соединений, а также проверка на короткие замыкания и на целостность изоляции. Зачастую продается не сертифицированная продукция сомнительного качества, что визуально определить невозможно. Как правило, некачественная продукция в итоге и станет причиной различных аварийных ситуаций. Ввод в эксплуатацию возможен только в том случае, если электропроводку проверят специалисты из электролаборатории, которые после проверки выдадут на руки акт испытаний с подписями и печатями, указывающими на то, что электропроводку в доме можно эксплуатировать.
Фальшпотолок
Широкое распространение получили различные виды фальшперекрытий. Благодаря их монтажу можно выполнить качественную и безопасную электропроводку по потолочному пространству, которая скроется за фальшперегородкой.

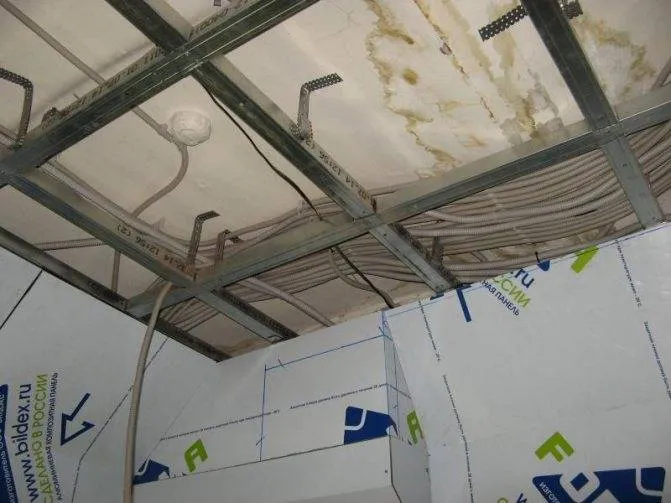

Прокладка кабеля над фальшпотолком Далее будут представлены наиболее популярные виды фальшперекрытий, а также нюансы прокладки электропроводки для каждого из них.
Гипсокартон
Потолки из гипсокартона пользуются широким спросом из-за низкой цены и возможности монтажа своими руками. Они относятся к подвесному типу. Для установки предварительно формируется металлический корсет, который и служит базой для крепления электрической проводки. Допускается укладывать кабеля в пластиковых или металлических гофрах. Недостатком является ограничение доступа к смонтированной электропроводке, что приводит к необходимости принятия дополнительных мер.
Проводка в потолке из гипсокартона
Рейки
Данный вид потолочного покрытия сопровождается использованием подшивного типа монтажа, что также ограничивает дальнейший доступ к проводке. Крепление реек осуществляется к деревянному каркасу, который предварительно формируется на базовом основании. Способ прокладки проводников зависит от материала изготовления потолка. При этом может потребоваться делать дополнительные отверстия в обрешетке для пропуска кабельных линий.

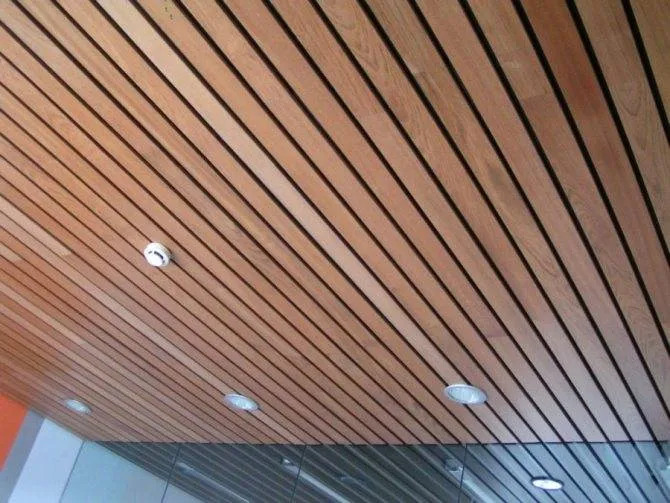

Осветительные приборы в реечном потолке
Кассеты
Относятся к категории подвесных фальшперекрытий. Собираются из отдельных прямоугольных или квадратных элементов из спрессованной бумаги и стекловолокна. Они устанавливаются в заранее подготовленные места из пластиковой или металлической обрешетки.

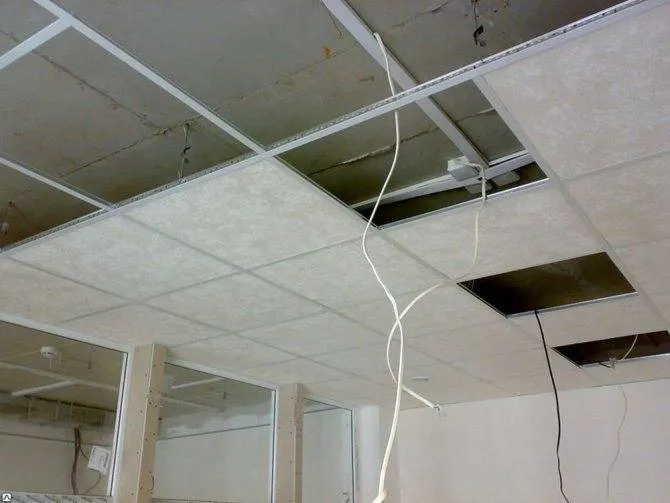

Монтаж подвесного потолка Армстронг
Натяжной
Использование декоративного обрамления потолочного пространства при помощи натяжного перекрытия позволяет применить любую цветовую гамму. Для этого используется термическая резина определенной структуры. Монтаж осуществляется к стенам, что способствует образованию пространства между облицовочной перегородкой и основным потолком.
Его можно использовать для прокладки электрической проводки, крепя ее к базовому покрытию. При этом рекомендуется выдерживать высоту, которая исключит близкое нахождение проводки у натяжного покрытия. Рассматриваемый вид фальшперекрытия также ограничивает дальнейший доступ к электрической схеме.

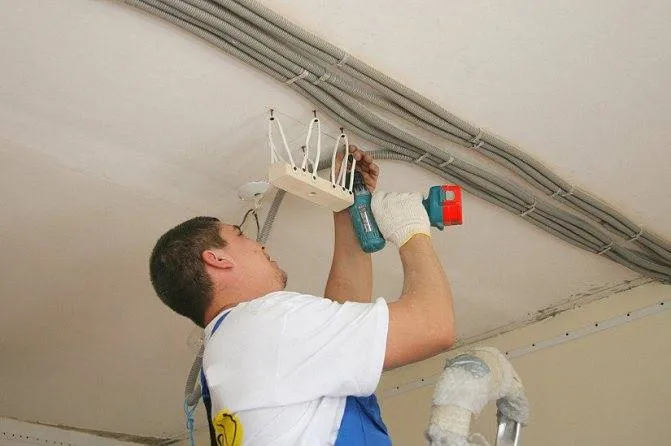

Разводка электрики над натяжным потолком
Электропроводящая панель
Токопроводящие панели из вспененного полиуретана (выступающего в роли изолятора) и двух изолированных друг от друга прослоек фольги (проводники электрического тока) позволяют красиво и необычно оформить потолок. Их монтаж может вестись с использованием подвесной технологии либо посредством приклеивания непосредственно к потолку. При укладке проводки понадобится воспользоваться открытым или скрытым способом. Оба варианта не дадут доступа к беспроблемному обслуживанию электропроводки.

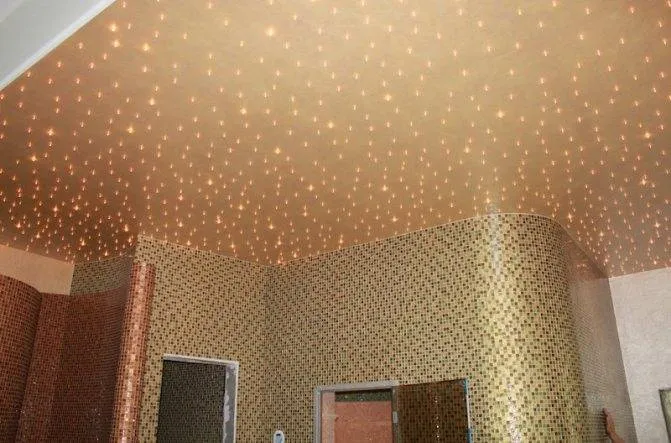

Светодиодное освещение с помощью токопроводящих панелей
Проводка по потолку — способы для разных видов поверхностей
Выбирая материалы для работы, и осуществляя прокладку проводки, ориентируйтесь на базовую поверхность потолка, а именно, материал, который составляет ее основу:
- дерево;
- металл;
- железобетон.

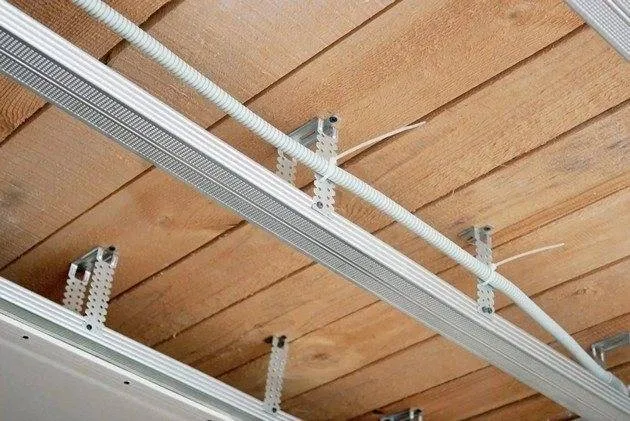

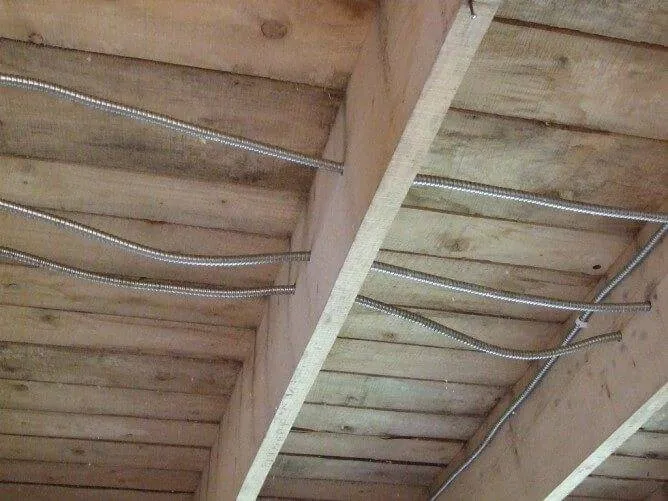

Деревянное потолочное основание
Чтобы зафиксировать кабель к деревянному потолку, нужно провода протянуть по стальным трубам. Диаметр трубы выбирайте такой, чтобы в нее поместилась проводка.
Распределительные коробки в данном случае так же должны быть произведены из устойчивых к огню материалов. Лучший вариант – металлические короба и трубы. С внутренней стороны на них уложен слой изолятора, который не даст проводам прикасаться к стенкам ящика.
Действовать нужно следующим образом:
- с бумажного чертежа перенесите рисунок на поверхности, тщательно наметьте линии монтажа кабеля;
- установите распределительные коробки;
- трубы нарежьте до нужной длины, зафиксируйте их к потолочному основанию;
- соедините друг с другом отдельные части труб сваркой;
- при помощи протяжки проложите провода по трубам;
- выведите их в распределительную коробку, концы оставьте примерно по 20 см;
- соедините все жилы, обмотайте стыки изолентой и заземлите;
- теперь можно проверить работоспособность.
Металлическая поверхность
Металл – это электрический проводник, поэтому для проводки к такому перекрытию, необходимо провода укладывать внутрь специальных пластиковых труб. При этом короба также должны быть выполнены из пластмассы. Если невозможно применять пластиковые изделия, то допускается прокладывать кабель в трубах или коробах из стали.
Монтаж проводки осуществляет аналогичным образом с прокладкой кабеля по деревянному потолку.
Железобетонное плиточное перекрытие
Плиты из железобетона, составляющие основу базовой поверхности потолка, выпускают уже с готовой прокладкой для коробок и труб. В старых домах кабель монтируют по панелям сквозь каналы плиты, которые проходят по ее поверхности и образуют пустоты в плитах, а затем отверстия штукатурят толстым слоем шпаклевки. Но в этом случае от штробления каналы часто бывают засорены остатками бетона. Если у вас аналогичная ситуация, провода нужно монтировать прямо к поверхности плиты перекрытия. Для изоляции лучше всего прятать кабель в гофрированной защитной трубе из негорючего материала.
Открытая прокладка проводов по железобетонному потолку делается по одному следующих вариантов:
- кабели крепят на потолок при помощи скоб;
- провода помещают в защитную гофрированную трубу, которую фиксируют к перекрытию шурупами в пластиковые дюбеля;
- кабель заводят в металлические или стальные трубы, и крепят их на потолок с помощью хомутов или скоб;
- для защиты проводки применяют электротехнические трубы, которые монтируют к потолочной поверхности на клипсы.
Во время скрытого монтажа осуществляется прокладка провода по пустотам вдоль плит. Поперечная установка кабеля запрещена, поскольку может нарушить целостность перекрытия.
Алгоритм действий будет следующим:
- от стены отступают на 50-70 мм, ставят первую отметку;
- делают углубление 2 см вдоль стены и 10 см вдоль плиты;
- такие же действия осуществляют в месте расположения люстры или светильника;
- протяжку с кабелем заводят в канал, выводят провода с другого конца трубы;
- после того, как кабель будет выведен наружу, отмеряют 40 см, лишнюю часть отрезают;
- жилы кабелей соединяют в распределительной коробке, места соединения припаивают, изолируют;
- проверяют качество и целостность разводки проводов.

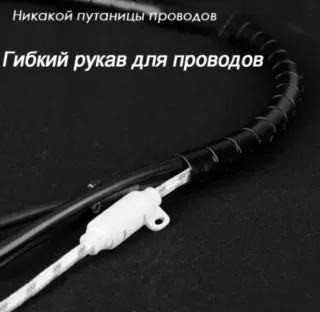

Укладка проводов в штробы и гибкие рукава
Укладка в штробы является лучшим способом скрывать проводку не только от воздействия окружающей среды, но и визуально.
Данная процедура проводится в такой последовательности:
- Изготовление болгаркой параллельных пропилов на расстоянии 3-4 см и глубиной до 3 см.
- Выбивание материала между прорезями перфоратором.
- Высверливание отверстий под розетки, коробки и выключатели.
- Укладка кабеля в штробы, его фиксация гипсом или скобами.
- Заполнение канавок цементным раствором с последующей шпаклевкой.
Если использовать гофрированную трубку, это поможет без разрушения основания заменить кабель после его износа или повреждения.
Монтаж по потолку
В каком случае стоит вести проводку по потолку? Есть несколько условий, которые могут способствовать выбору в пользу потолка.
Планируется монтаж подвесного потолка. Если планируется монтаж гипсокартонного или натяжного потолка, тогда лучше вести проводку по потолку, так как можно удобно спрятать провода с гофрой. В некоторых случаях можно организовать проводку не по всему потолку, а локально – например, соорудив небольшой короб, в котором также будут располагаться точечные светильники (как на картинке ниже). Правда нужно будет делать без распаечных коробок или так, чтобы к ним был свободный доступ. Как выйти из положения, можно прочитать в нашей статье.
Скрытая и открытая прокладка
Итак, как провести проводку по потолку при помощи скрытого способа?
Пошаговые действия:
Шаг № 1. Отмерьте от стены 5 см. Нанесите пометку.
Шаг № 2. Сделайте канал, который на 2 см будет идти параллельно стене и на 10 см параллельно панели.
Шаг № 3. Повторите предыдущий шаг столько раз, сколько планируете установить осветительных приборов, подводя углубление к будущим местам их расположения.
Шаг № 4. Проденьте протяжку и протяните кабель.
Шаг № 5. Обрежьте кабель, оставив 40 см запаса под каждый из светильников/люстр.
Шаг № 6. Запаяйте и изолируйте жилы проводов, собранные в распределительном ящике.
Все, можно проверять, работает ли система.

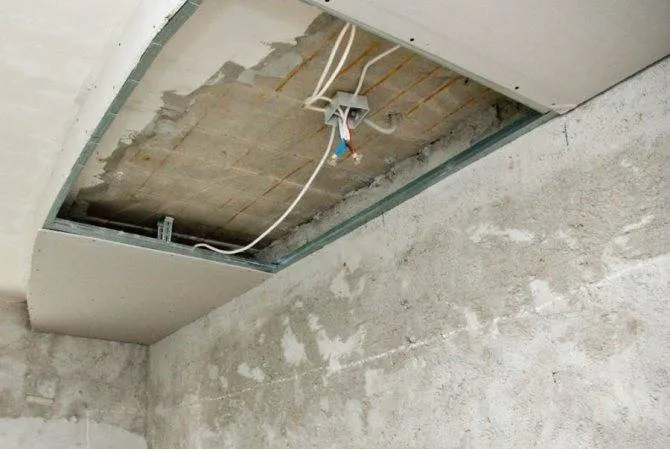

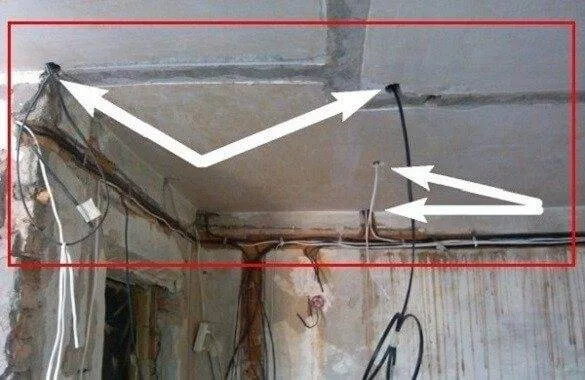

Вот что у вас должно получиться при выборе скрытого способа разводки
Теперь поговорим об открытом способе прокладки.
Шаг № 1. Сделайте разметку будущего расположения кабелей.
Шаг № 2. Установите распределительные коробки.
Шаг № 3. Нарежьте трубы согласно намеченному плану.
Шаг № 4. Установите фрагменты труб и закрепите их на базовой поверхности (в единое целое).
Шаг № 5. Затяните проводку в рукава, оставив необходимый запас на концах.
Шаг № 6. Соедините и покройте изоляцией жилы, что собраны в распределительной коробке.
Шаг № 7. Сделайте заземление.

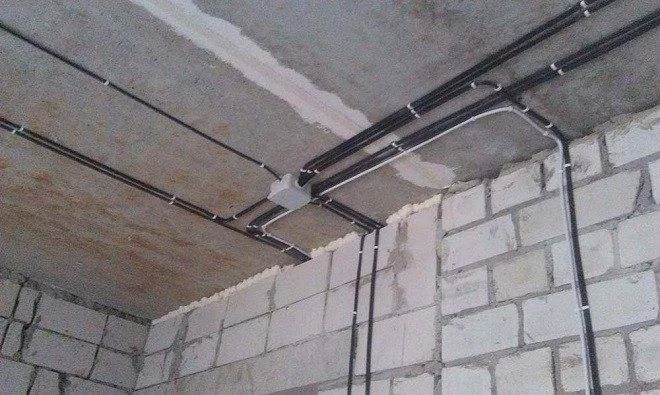

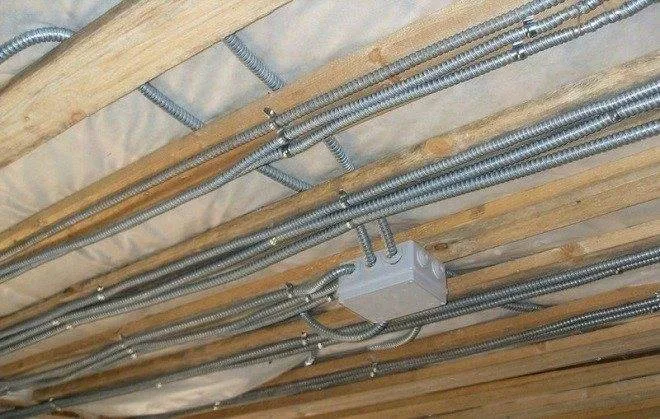

А это разводка открытого вида
Особенности формирования разводки электрики по поверхности потолка

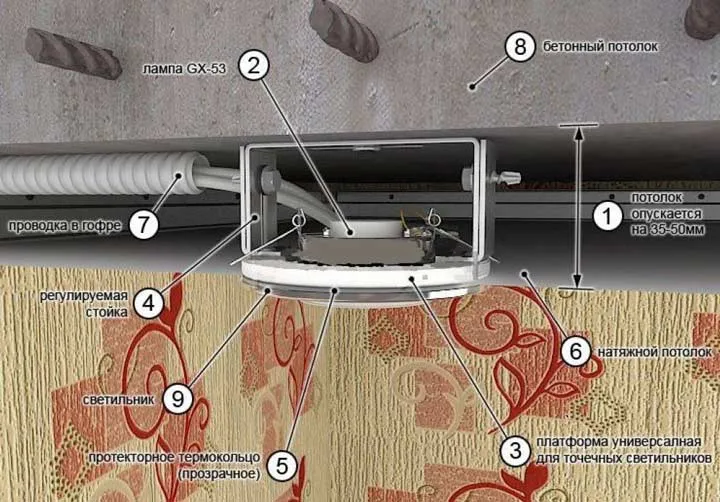

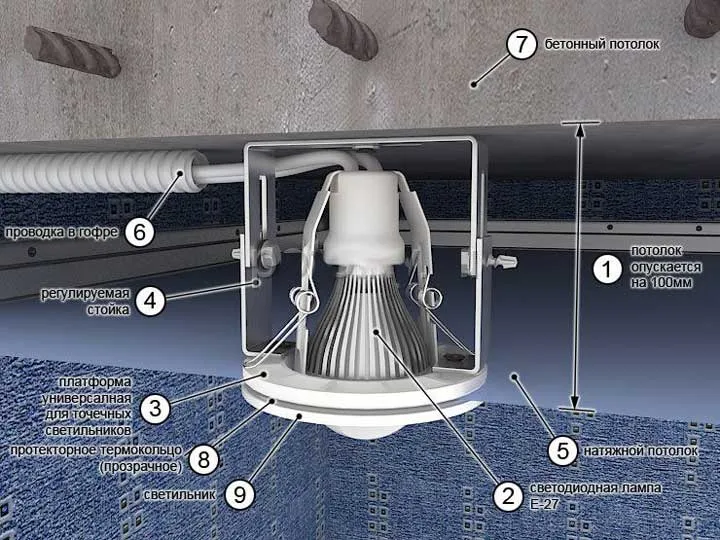

Укладка токопроводящих жил под натяжным потолком осуществляется в соответствии с правилами установки электрооборудования. Они гласят, что прокладываемые кабели должны иметь несгораемую изоляцию. При использовании жил со сгораемым защитным слоем следует вести их укладку в металлических трубах. Стыковка труб должна выполняться сваркой или резьбовым соединением с применением дополнительных прокладок.

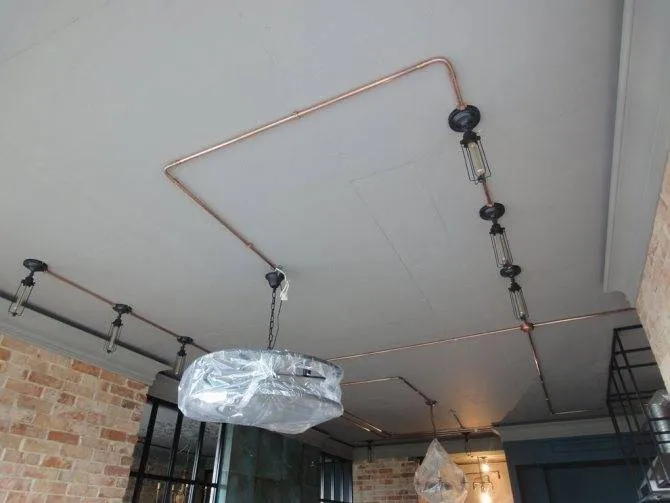

Прокладка кабеля в медных трубах
Согласно ПУЭ требуется монтировать распределительные коробки таким образом, чтобы к ним был постоянный доступ. Подвесные потолки не всегда дают такую возможность. В этом случае необходимо руководствоваться строительными нормами и правилами. Они допускают использование скрытых распредкоробок при условии соединений жил кабелей сваркой или специальными гильзами.
Особенности монтажа электропроводки
Нет единого норматива «на все случаи жизни».
На прокладку кабелей влияет сразу несколько факторов:
- материал, из которого сделан дом;
- количество и мощность светильников на потолке;
- назначение комнаты, в которой укладывается проводка. Так, в натяжном потолке на кухне, помимо осветительных приборов может находиться электрическая вытяжка — в этом случае провода должны выдерживать большую нагрузку, чем в спальне, где схема проводки включает в себя лишь люстру.
Важные нюансы:
- желательно вывести систему потолочного освещения на отдельный выключатель распределительного щита;
- электропроводка должна быть расположена в защитных гофрах, либо металлорукавах. Это защитит полотно потолка при коротком замыкании, а провода убережет в случае потопа;
- распределительные коробки желательно располагать не под полотном;
- монтаж должен быть выполнен таким образом, чтобы исключить провисание проводки и её соприкосновение с ПВХ-пленкой;
- не должно быть соединений проводов вне распаечной коробки;
- нельзя использовать кабели с разнородными материалами проводящих жил (алюминий и медь и т.п.);
- совмещать провода можно только с помощью спаек или клеммных соединений (не скрутками, иначе эти места со временем окислятся, и будут перегреваться);
оборудовать потолочное освещение можно только при установке натяжного полотна в настенный профиль. Потолочный багет для этих целей не подходит. Слишком маленький зазор между ПВХ-пленкой и плитами перекрытия (до 1 см) исключает возможность прокладки кабелей и установки закладных под осветительные приборы.
Прокладку электропроводки можно проводить самостоятельно только при наличии соответствующих знаний и навыков. Ошибки в составлении схемы и укладке кабелей могут привести к пожару.
С чего начать?
Подготовка к монтажу проводки зависит от способа укладки кабелей и схемы разводки.
При прокладке проводов без гофры объем предварительной работы значительно больше. Плиты перекрытия нужно обработать гидроизоляционными составами для предотвращения затопления. Помимо этого, их желательно зашить подкладкой из негорючего материала, во избежание возгорания.
Провода в этом случае крепятся к основанию с помощью специальной ленты из стеклоткани.
Также большую роль имеет техника безопасности при проведении работ.
Техника безопасности
Главных правил всего три:
- Перед прикосновением к любому оголенному проводу его предварительно стоит проверить индикатором фазы (даже если электроэнергия отключена во всем доме).
- Проводка для каждого осветительного прибора подключается и проверяется отдельно.
- Зачищать концы нужно специальными кусачками, а не ножом (иначе потом придется искать место, в котором переломилась жила).

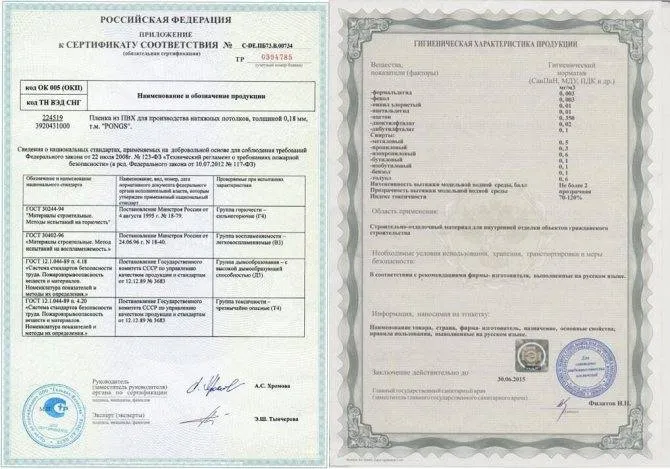

Стоит учитывать, что натяжные потолки относятся к горючим материалам. Но в зависимости от производителя, их группы горючести могут отличаться.
Если под ПВХ-полотном планируется делать разводку электропроводов, лучше при заказе выбирать материалы с наилучшими показателями пожаробезопасности (они должны быть указаны в соответствующих сертификатах).

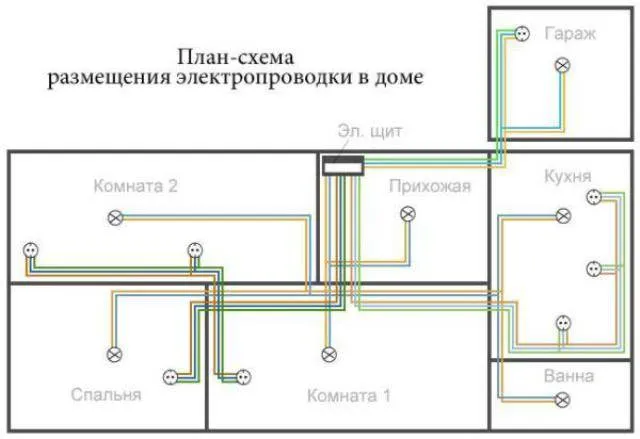

Схема разводки
Должна составляться заранее и учитывать все особенности строения.
Если в комнате предполагается установка большого количества сложных осветительных приборов (точечных, управляемых, встроенных), то помимо основной схемы, желательно сделать несколько вспомогательных эскизов. Ведь на каждый светильник может приходиться по 5–6 жгутов, каждый из которых будет включать в себя по несколько проводов.
Каждый жгут на схеме желательно выделять своим цветом (чтобы не запутаться), а при помещении его в гофру, делать на ней пометки тем же цветом, что и на эскизе.
Основные ошибки
Самая главная ошибка, которую может совершить хозяин дома при монтаже проводки – доверить эту операцию непрофессионалу или сделать все самостоятельно, не имея необходимых знаний и опыта.
Очень часто можно увидеть, как проводка проложена по потолку без всяких монтажных коробов и защитной гофры. Это самая распространенная ошибка и такая прокладка кабеля может привести к пожару. Если электропровод будет поврежден и возникнет короткое замыкание, могут загореться все соседние детали конструкции.
Согласно требованиям, которые применяются для наружной проводки, все провода необходимо прокладывать только в защитном металлорукаве или гофре из специального самозатухающего пластика.
Вторая распространенная ошибка – подключение всех осветительных приборов и прочих потребителей электроэнергии на одно устройство защитного отключения. Если нагрузка не превышает расчетной, то такое подключение будет доставлять неудобства только при возникновении замыкания в одном из потребителей – они будут отключаться все сразу.
Более серьезным нарушением, когда осуществляется монтаж проводки в квартире, в том числе и по потолку, будет подключение выключателя не на фазовый провод, а на нулевой. В этом случае, даже когда выключатель находится в положении «выключено», существует опасность поражения электрическим током. Например, при смене лампочки или подключении светильника.
Наконец, самой опасной и грубой ошибкой при монтаже проводов, будет неверный выбор их сечения. Из экономии часто выбирается не то сечение, которое необходимо, а тот вариант, который дешевле. Это приводит к тому, что неправильно выбранный провод постоянно греется и подвергается повышенной нагрузке. Вместе эти факторы могут привести к короткому замыканию и возгоранию и как следствие – к пожару.
Несмотря на то, что всех этих ошибок очень легко избежать, они встречаются постоянно. Некоторые просто экономят и сознательно их допускают, а некоторые совершают такие грубые нарушения по незнанию.
План работ
Независимо от сложности схемы электропроводку в квартире практически всегда можно выполнить самостоятельно. Провода проложить в стенах или по ним в состоянии любой хозяин, обладающий минимальными навыками строительно-отделочных работ. Однако проектирование электрики с расчетами и подбором материалов и устройств защиты лучше доверить профессионалу.
Общая пошаговая инструкция монтажа электропроводки выглядит следующим образом:
- Выполняется разметка с указанием на стенах линий укладки проводов и мест установки выключателей с розетками.
- В созданные каналы (штробы) укладываются электрические кабели.
- Устанавливаются и подключаются электротехнические изделия (розетки, распределительные коробки для электропроводки, выключатели).
- Производится монтаж защитных устройств в этажном электрощите и подсоединение к ним проводов из квартиры.
- Осуществляется проверка электросети на предмет коротких замыканий.
Разметка, подготовка стен
При разметке на стенах мест укладки проводов штробы и кабель-каналы следует делать прямыми и с изгибами только под прямым углом. Это облегчает поиск электропроводки в квартире впоследствии при необходимости выполнения ремонта, а также позволяет избежать по ошибке пробоя жил гвоздями или саморезами во время последующей отделки.
Правила разметки электропроводки в квартире
Монтаж и прокладка проводов
Соединять жилы рекомендуется при помощи клемм. Паять их долго и сложно. А скрутку использовать следует только в крайнем случае, это самый ненадежный способ монтажа. При этом места таких соединений должны располагаться в распределительных коробках для электропроводки, чтобы до них можно было легко добраться при необходимости.
Подключение автоматов и УЗО
При наличии грамотно разработанной схемы электропроводки автоматы и УЗО по ней смонтировать в щитке можно без привлечения электрика. Однако для проверки, насколько правильной получилась в итоге сборка, все же стоит привлечь профессионала.
Как распределить УЗО в квартире по группам
Подключение осветительных приборов и фурнитуры
Самым простым этапом электромонтажа является подключение приборов освещения и фурнитуры. Для этого на каждом электротехническом устройстве имеются винтовые либо пружинные зажимы. Достаточно вставить в них оголенную жилу и зажать ее в такой клемме.
Плюсы и минусы электропроводки по потолку
Каждый из вариантов хорош для определенной ситуации. Рассмотрим приоритетное расположение электропроводки на потолке. Почему электропроводка сверху удобнее:
- В помещении планируется монтаж подвесного, натяжного, многоуровнегого потолка. При данных условиях проводка свободно прикрывается тканью, полимером или просто прячется внутри гипсокартонных коробов. Это здорово удешевляет процесс. А в случае с подвесным потолком еще и облегчает доступ во время вынужденных ремонтных работ.
- Есть потребность сохранения стяжки пола в первоначальном виде, если выполнена хорошо или по каким-то причинам не надо менять. Иногда пол может быть выложен дорогой мозаикой или художественным паркетом. Ремонт нужен, но лучше провода перенести на потолок. К тому же стяжка — вещь недешевая, а переделка пола отнимет много времени, сил, денег.
- Монтаж можно проводить без излишней защиты гофротрубой. Потолок никто не пинает во время работы, кабель останется в сохранности до момента установки фальшпотолка.
- При использовании гипсокартона проводку возможно локализовать вдоль любой из стен, не занимая дополнительное пространство. Возможна прокладка по периметру.
Как водится, бочка меда не бывает без ложки дегтя. Негативным моментом станет неудобство работы с проводами на высоте. В больших домах размер электропроводки считается километрами, а высота залов — 3—5 м. Все это надо поднять, держать, крепить, поэтому количество рабочих увеличится.
Так какой же способ выбрать, чтобы получилось дешево, качественно? Простому человеку разобраться во всех хитросплетениях ГОСТов, СНиПов сложно. Вероятно, лучшим вариантом окажется гибридное расположение проводов: силовые опустятся вниз, а слаботочные кабеля под компьютеры, охранную, пожарную технику, спрячутся под потолком или в коробах.
Как крепить вытяжку к натяжному потолку?
Крепление вытяжки к натяжному потолку может быть немного сложным процессом, поэтому лучше всего обратиться к профессиональному электрику или мастеру по установке вытяжек, чтобы быть уверенным в правильном монтаже. Однако, если вы планируете установить вытяжку на натяжной потолок самостоятельно, следуйте следующим шагам:
-
Найдите подходящее место для установки вытяжки. Обычно это место расположено над кухонной плитой.
-
Проверьте, есть ли достаточно пространства для установки вытяжки между потолком и кухонной мебелью. Убедитесь, что вытяжка не будет мешать другим элементам кухни.
-
Сделайте отверстие в натяжном потолке в месте установки вытяжки. Для этого можно использовать специальный инструмент — пожалуйста, обратитесь к профессионалу за помощью, если вам нужно это сделать в первый раз.
-
Установите крепления вытяжки на натяжной потолок с помощью шурупов или саморезов.
-
Подключите электричество к вытяжке и закрепите ее на креплениях.
-
Проверьте, что вытяжка работает должным образом, и необходимое количество воздуха вытягивается из кухни.
Если у вас возникнут какие-либо сомнения или вопросы относительно установки вытяжки на натяжной потолок, лучше всего обратиться к профессиональному мастеру за помощью и советом.
