Самостоятельная разводка электрики в квартире по потолку — пошаговая инструкция

Основные правила монтажа

Разводка электрики в квартире по потолку» — это идеальное время научиться проводить проводку в полу самостоятельно. Важно соблюдать определенные рекомендации при проведении такой разводки. Например, при укладке кабеля обязательно следует применять защитную гофру.

1. При прокладке кабель обязательно должен быть защищенным гофрой. Монтировать проводку без гофрированной трубы можно, но только вам будет сложно проводить замену кабеля.
2. Проводка в полу не должна скручиваться. Все соединения должны проводиться только в распределительных коробках. Перед началом монтажа вам необходимо нарисовать схему, где будут располагаться распределительные коробки.
3. Гофрированная труба не должна заполняться больше чем на 40%.
4. Длина одной трассы не должна превышать больше 20 метров. Чтобы решить эту проблему вам необходимо использовать транзитные коробки.
5. При прокладке проводки в полу нельзя прокладывать ее на лагах. Лучше предварительно создать специальные отверстия, через которые будет проходить ваш кабель.

1. Нельзя создавать больше двух поворотов кабеля.
2. Когда прокладывается проводка в полу вам необходимо предварительно обработать дерево специальными средствами.
3. Толщина стяжки над гофрированной трубой не должна быть менее 3 сантиметров.
4. Нельзя накладывать трассы друг на друга.

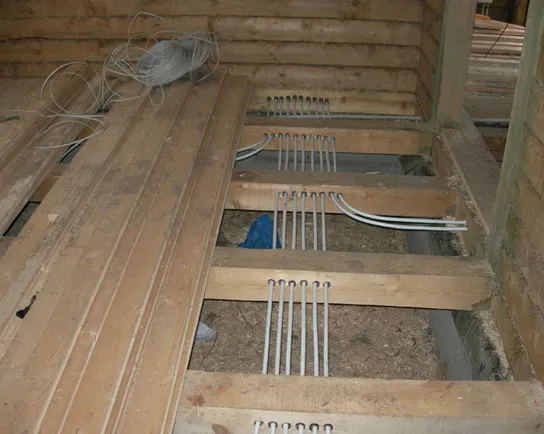

Сделать проводку в гараже также можно в полу. При прокладке проводки вам обязательно необходимо учитывать все правила и рекомендации, которые мы указали. Перед тем как приступать к заливке стяжки вам необходимо проверить качество своей проводки. Проверить ее работу можно с помощью мультимера. Если вы все сделали правильно, тогда можете приступать к установке светильников и розеток.

Читайте: проводка в гипсокартоне.

Схема электропроводки над натяжным потолком для точечных светильников

Обычно практикуются две схемы включения точечных светильников и, соответственно, два вида разводки – параллельная и звезда. Параллельная схема разводки электропроводки над натяжным потолком также именуется шлейфом и предусматривает параллельную стыковку всех светильников, с соединениями проводников в самом светильнике или рядом с ним.

Схема «звезда» представляет собой соединение проводников в одной точке, а прокладку до каждого светильника выполняют отдельным кабелем.

Выбор схемы включения электропроводки по идее должен базироваться на удобстве разводки и обслуживании всей схемы. Но при работе с точечными светильниками есть своя особенность – разное рабочее напряжение будущих светильников – 12 В или 220 В. Как известно, по закону Ома, при одинаковой мощности, напряжение и ток обратно пропорциональны. Говоря простым языком, маленький ток и большое напряжение в одном случае или большой ток и маленькое напряжение в другом.

Выбор провода для электропроводки над натяжным потолком

Перед тем, как покупать кабель для электропроводки за натяжным потолком нужно рассчитать нужное сечение проводников, которое напрямую зависит от количества и мощности устанавливаемых светильников. Например, мы планируем в одной комнате установить натяжной потолок с люстрой и подсветкой по периметру из восьми светильников. Обычно точечный встраиваемый светильник на натяжных потолках имеет мощность 35-50 Вт. Значит, суммарная максимально возможная мощность схемы из восьми светильников равна 400 Ватт.

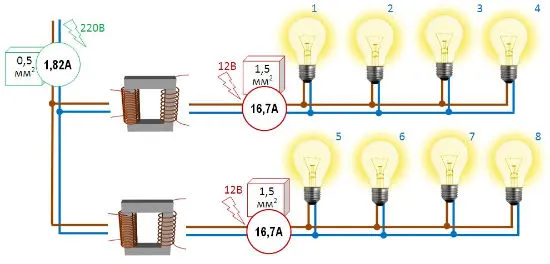

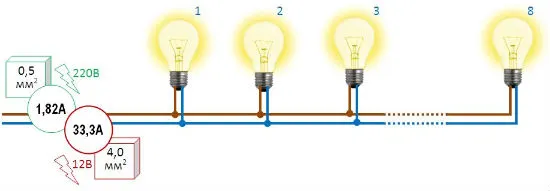

Рассмотрим параллельную схему включения электропроводки. Если будут использоваться лампы под напряжение 220 В, то получим суммарный ток 400 Ватт/220В =1,8181 А. Значит, сечение провода для такой гирлянды должно быть примерно в 10 раз меньше – не менее 0,1818 кв. мм. При использовании 12-ти вольтовых ламп – получаем ток 400 Ватт/12В = 33,3333 А и соответственно сечение 3,33 кв. мм!

Но никто не прокладывает такой мощный кабель, обычно для осветительной проводки используют провод сечением 1,5 мм. Длительно допустимый ток из ПУЭ для медного проводника сечением 1,5 мм2 – 19А. Чтобы исправить положение нужно тонким кабелем доставить 220 В от осветительной коробки под потолок до трансформатора или, лучше, двух трансформаторов. А уже от каждого трансформатора толстым проводом по потолку соединять 12-ти вольтовые светильники. Также можно выполнить разводку под рабочее напряжение 220 В и малый ток, а на каждый светильник установить свой маломощный мини-трансформатор.

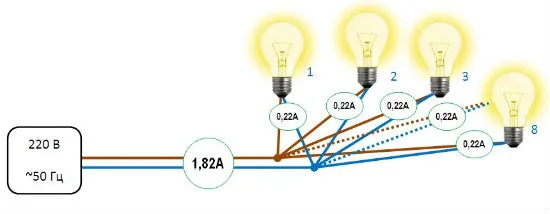

Рассмотрим схему соединения «звездой» в два этапа: от монтажной коробки до места соединения в «звезду», и от места соединения до каждого светильника.

Для напряжение 220В участок «коробка-звезда» имеет ток 400 Вт/ 220 В = 1,8181 А. Участок каждого из восьми светильников «звезда-светильник» работает при токе 50Вт / 220В = 0,2273 А. По результатам расчёта, на основе участка с максимальным током, сечение проводов должно быть более 0,18 кв. мм. Из стандартного ряда выпускаемых кабелей, двойным запасом, теоретически подходит провод сечением 0,5…0,75 кв. мм.

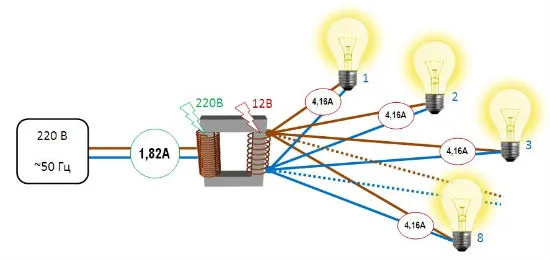

Для напряжения 12В участок «коробка-звезда» ток 400Вт / 12В = 33,33. Участок «звезда-светильник» работает при токе 50Вт / 12В = 4,1667 А, что как раз равно восьмой части общего тока. Для восьми участков «звезда-светильник» подойдёт кабель сечением не менее 0,5 кв.мм. Но что делать с участком «коробка-звезда»? Строго говоря, в осветительной коробке присутствует напряжение 220В. Лишь после трансформатора мы имеем дело с 12В и мощным током. Решение находится на поверхности: довести тонким проводом 220В от коробки до трансформатора под потолком, а после него, из места соединения, разводить 12В толстыми проводами до каждого светильника. А можно, аналогично параллельному соединению, всё развести тонким проводом под 220В, а уже на каждый светильник установить мини-трансформатор или использовать светильник со встроенным трансформатором.

Из всего вышесказанного следует однозначный вывод. Перед тем как браться за разводку электропроводки над натяжным потолком, необходимо точно знать какие светильники будут использованы. Рассмотренный случай несколько гипертрофирован и служит иллюстрацией проблемы, с которой можно столкнуться при проектировании электропроводки для точечных светильников.

Для осветительной электропроводки в подавляющем большинстве случаев используется кабель с сечением жил 1,5 кв. мм типа ВВГнг или многожильный провод суммарным сечением 0,75 кв. мм. типа ПВС. Если вы располагаете этими двумя инструментами, то сможете оценить токовую загрузку схемы и определить место, где нужно поставить один или несколько трансформаторов.

Укладка электрики до приборов освещения по внутренним пустотам плит перекрытия

Такой способ разводки коммуникаций используется при монтаже электропроводки в новых домах, готовящихся к сдаче в эксплуатацию. Проектная документация в этом случае содержит соответствующие отметки, поэтому при необходимости можно легко определить расположение проводов.

Чтобы своими руками подвести проводку для светильников натяжного потолка, достаточно приготовить набор необходимых инструментов и воспользоваться определенной инструкцией.

Из инструментов понадобится следующее:

• Перфоратор с буром, соответствующим диаметру крепежей.
• Молоток.
• Шнур или веревка для разметки.
• Крепежные элементы для осветительных приборов.
• Шурупы с пластиковыми уплотнителями.
• Электрический кабель.
• Тонкая и жесткая проволока.

Монтажные работы выполняются по такой инструкции:

• Используя шнур или веревку, определяется центральная точка на потолке. Для этого в углах помещения крепят шурупы, привязывают веревку или шнур, с помощью которых отбивают диагонали. На месте их пересечения находят центральную точку. В этой точке следует расположить прибор освещения.
• В центральной точке с помощью перфоратора необходимо сделать отверстие, через которое будет выведен кабель.
• Отверстие расширяют до диаметра около 3 см.
• Далее находим точку пересечения уровня распределительной коробки и продольной лини от отверстия в центре потолка. Здесь сверлится еще одно отверстие и расширяется до определенного диаметра.
• К кабелю прикрепляют перевязку из жесткой стальной проволоки.
• Другой конец проволоки вставляют в отверстие около распределительной коробки и проталкивают ее до центральной части потолка внутри полости плиты.
• Когда по расчетам перевязка достигнет определенной точки, крючок из жесткой проволоки необходимо вставить в отверстие в центре и попытаться зацепить перевязку.
• В случае удачной попытки проволоку вытягивают вместе с проводкой на необходимую длину.
• После этого устанавливают крепежные элементы для приборов освещения, включая различные светильники и люстры.

Освещение

• Щит управления освещением
• Установка люстр и светильников
• Монтаж систем освещения
• Установка люминесцентных светильников
• Установка потолочных светильников
• Освещение лофт
• Установка светильников Армстронг
• Установка светильников Грильято
• Управление светом с пульта
• Установка точечных светильников и спотов
• Установка трековых светильников
• Освещение квартиры
• Установка фонарных столбов
• Уличное освещение
• Освещение склада
• Освещение парковки и автостоянки
• Освещение дорог
• Освещение улиц в СНТ
• Уличное светодиодное освещение
• Освещение подъездов многоквартирных домов
• Утилизация ламп и светильников
• Электрика и освещение под водой
• Освещение 36 вольт
• Освещение подвалов и чердаков
• Фасадное освещение
• Освещение уличной беседки
• Архитектурное освещение
• Световое оформление гирляндами
• Подключение светодиодной ленты
• Автономное и дежурное освещение
• Управление освещением
• Техническое обслуживание освещения
• Ремонт систем освещения
• Управление освещением из нескольких мест
• Сенсорные выключатели света
• Установка проходных выключателей
• Установка импульсного реле
• Подключение электродвигателей
• Подключение магнитного пускателя
• Подключение реле времени
• Подключение реле температуры

Тонкости проводки: с чего начать?

Главное правило монтажных работ – планирование и отсутствие спешки. Не стоит приступать, пока не изучена материальная часть, не нарисована схема и не определены точки освещения и крепления коробок.

Электропроводка натяжного потолка должна организовываться с выполнением следующих правил:

• перед началом работ вычерчивайте схему, согласно которой провода прокладываются по поверхности. Учтите, что проводка под натяжным потолком должна идти только перпендикулярно или параллельно. Установка проводов по диагонали запрещена;
• размещая распределительные коробки, следите, чтобы после завершения ремонтных работ к ним оставался доступ. Сделать это легко – достаточно следовать составленной ранее схеме, изучить особенности потолка, проанализировать плюсы и минусы каждого из вариантов. Если не продумать место монтажа коробки, то ее дальнейшее обслуживание будет усложнено;
• как только разработка схемы завершена, переносите чертеж на потолок. Для этих целей используйте перфоратор. Не ленитесь и делайте достаточное число креплений под хомуты. Провис проводов недопустим;
• устанавливайте распредкоробки с учетом чертежа. Все провода, которые находятся под натяжной конструкцией, должны быть размещены в гофрированной трубе (возможны варианты). Проводник должен выходить из трубы на расстояние от 12-15 сантиметров;
• после завершения работ проверьте правильность собранной схемы и надежность крепления элементов.

Смотрите видео: Электропроводка под натяжной потолок

Прокладка проводки под натяжным потолком производится с учетом действующих правил пожарной безопасности и норм ПТЭ. Чтобы избежать повреждения пленки подвесной конструкции, расстояния до подвесных светильников должны строго соблюдаться.

Если согласно инструкции расстояние между проводом и пленкой должно быть 15-20 сантиметров, то занижать этот параметр ради «эстетики» не стоит. При наличии такой необходимости лучше заменить светильник.

В процессе разводки проводов предусмотрите технологический запас. Это объясняется следующими моментами – упрощается подключение электроприемников и процесс обслуживания проводки.

Выше упоминалось, что гофра с проводом провисать не должна – это обязательно! Если подобное произошло, то ставьте дополнительный крепеж для проводника на проблемном участке.

Для упрощения работ используйте клипсы из пластика, которые упростят работу. Как вариант – применение дюбеля с хомутом.

Главные электрические приемники, для которых производится прокладка электропроводки под натяжным потолком – светильники.

При выборе устройств учтите тип натяжной конструкции (материал, из которого она изготовлена). Так, для изделий из ПВХ выбирайте осветительные устройства меньшей мощности. Ошибки в этом вопросе приводят к расплавлению пленки.

Оптимальный вариант – применение светодиодных источников света. Преимущества – низкая температура, высокая светоотдача, легкость монтажа.

Установить такие конструкции может даже новичок без электротехнического образования. Что касается прокладки проводов, то без наличия знаний работу доверяйте опытным мастерам.

Следите, чтобы проводники не пересекались.

Если без этого не обойтись, то предусмотрите защиту от КЗ в местах, где имеет место пересечение. В любом случае на этапе составления схемы старайтесь, чтобы провода пересекались как можно меньше раз.

Варианты прокладки для различных поверхностей

Для укладки электропроводки по потолку используются следующие способы монтажа:

• открытый, когда проводка крепится сразу к потолку;
• в пластиковой или металлической гофре;
• с использованием стальных или электротехнических труб;
• посредством прокладки кабельных каналов;
• с применением изоляторов и скоб из керамики;
• закрытый, посредством штробления с последующим оштукатуриванием поверхности.

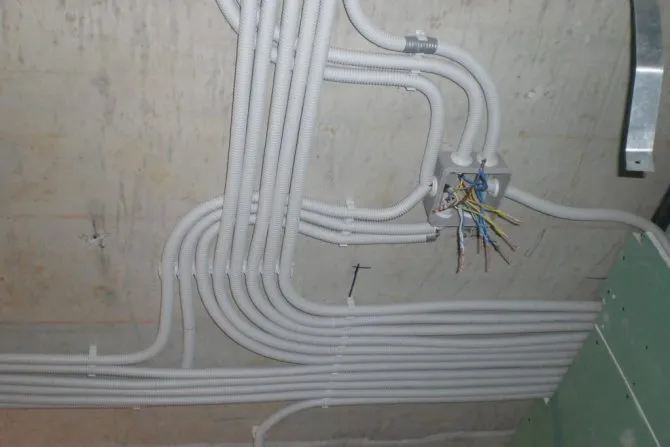

Разводка проводов по потолку в гофре При выборе способа крепления и прокладки электропроводки следует учитывать материал, из которого изготовлен потолок. Далее рассмотрим особенности монтажа для отдельных видов поверхностей.

Деревянное основание

Для монтажа электрической проводки по деревянной поверхности рекомендуется использовать защитные стальные трубы. Их диаметр подбирается в соответствии с требуемым сечением всех протягиваемых по трубе проводников. При выборе распредкоробок предпочтение следует отдать негорючим материалам (желательно металл) со степенью защиты IP65. Для повышения противопожарной безопасности рекомендуется оградить от соприкосновения жилы кабеля и внутреннюю полость коробки.

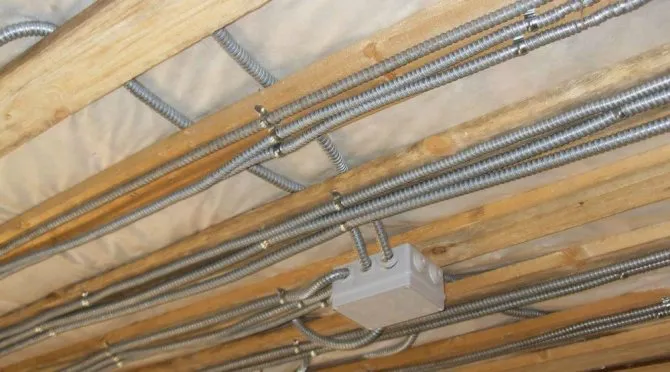

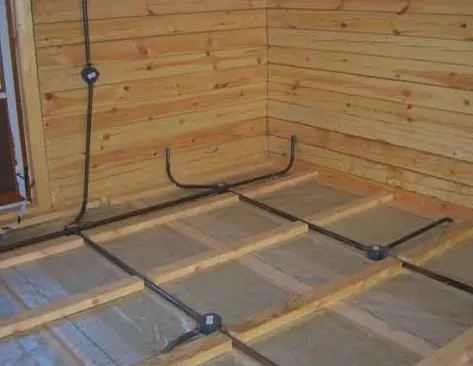

Электропроводка в доме с деревянными перекрытиями

Металлическая база

Поверхность из металла является отличным проводником электричества, поэтому следует принять повышенные меры предосторожности при монтаже проводки. Согласно действующим правилам и стандартам, прокладка проводов по рассматриваемому типу поверхности производится в электротехнических пластиковых трубах

Для создания необходимых соединений используются распределительные коробки из идентичного материала.

Также возможен вариант с укладкой электропроводки в металлических трубах, если использование электротехнического пластика невозможно из-за предписаний нормативных актов.

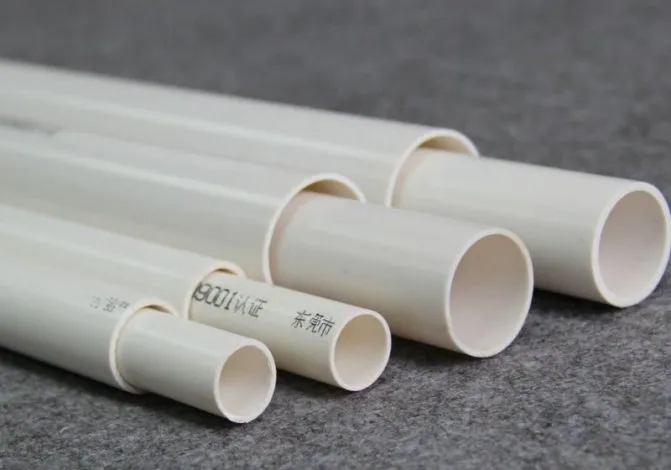

Электротехнические ПВХ трубы

Открытый

Указанный вариант может состоять из применения любого способа прокладки электрических проводов.

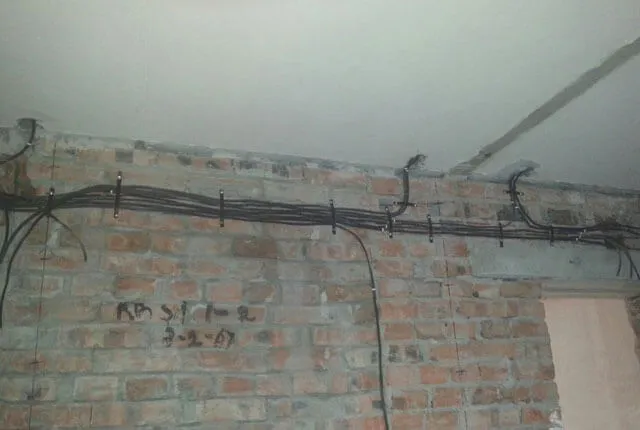

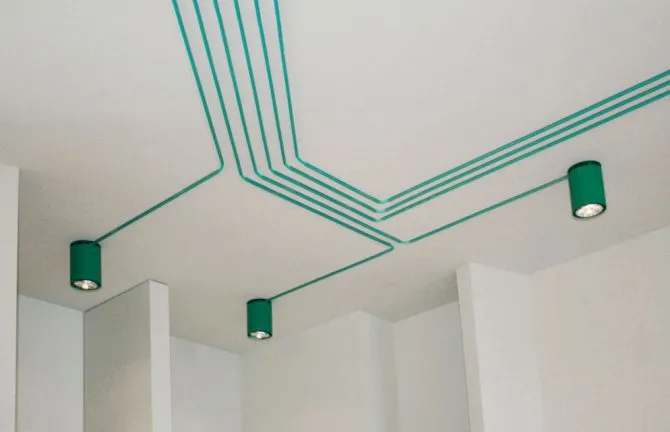

Открытая электропроводка по потолку

Скрытый

При выборе монтажа скрытой проводки по железобетонным плитам понадобится выполнить штробление. Это сопровождается выделением значительного количества пыли и строительного мусора.

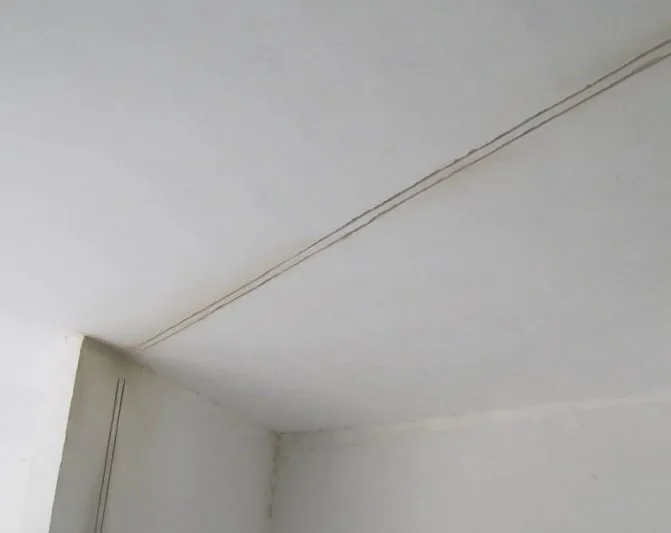

Штробление потолка под проводку

Подготовка

Что нужно вам знать:

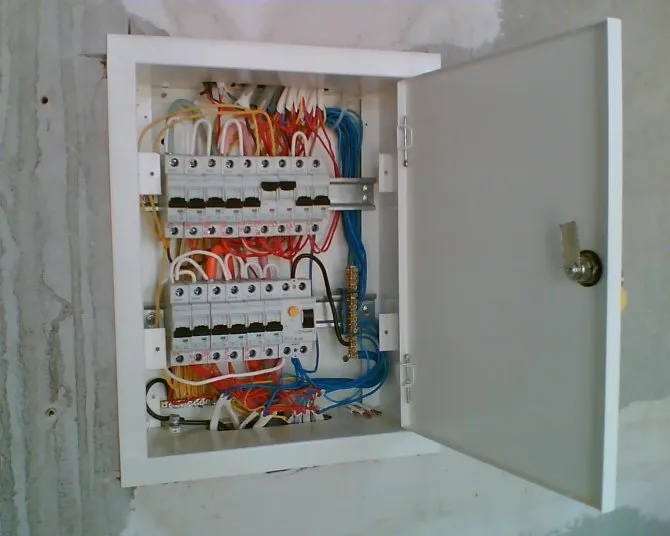

Распределительный щит в квартире

Место расположения ГРЩ (главный распределительный щит) или ЯР (ящик распределительный);

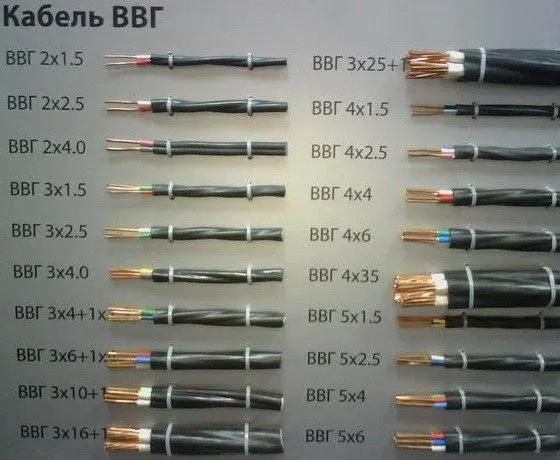

Разновидности проводов

Марку и сечение кабеля согласно проекта;

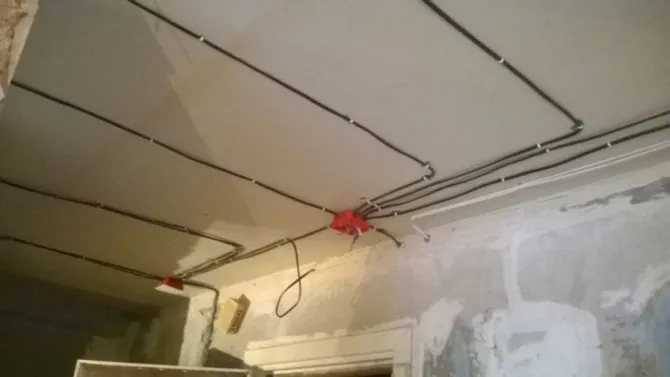

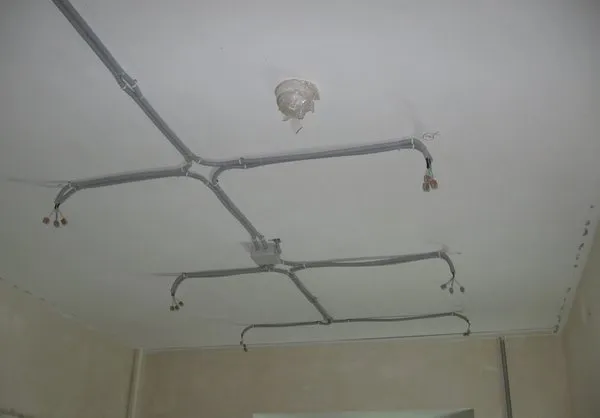

Разведенная проводка по потолку

• Место расположения оборудования;
• Способ прокладки, руководствуясь данными проекта и спецификой объекта;

Когда место расположения щита определенно, можно приступить к выбору кабеля для вашего оборудования. Выбор сечения кабеля можете провести, используя следующую таблицу.

Таблица соотношения сечения для медных и алюминиевых проводов

В зависимости от места расположения электрооборудования, к которому необходимо подвести питание, всегда возникает вопрос о прокладке электропроводки. Если нет возможности скрытой прокладки кабеля, то необходимо продумать, как произвести наружный монтаж по потолку.

Виды наружной прокладки:

Провода проложены без дополнительной изоляции

Открытая – возможна, если он монтируется на несгораемые поверхности;

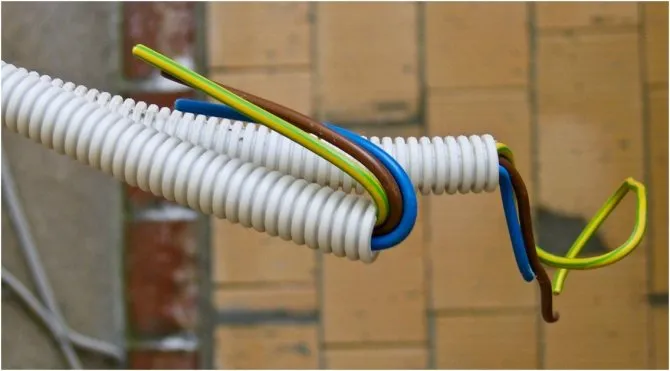

Провода в пластиковой гофре

В гибком пластиковом (гофрированном) рукаве;

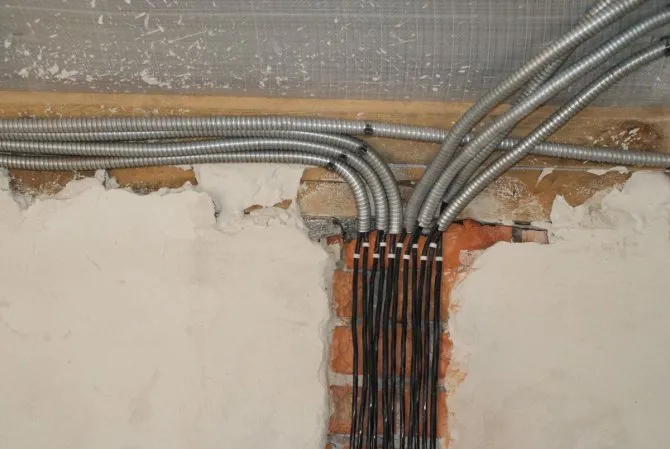

Проводка под натяжным потолком в гофре из нержавеющей стали

Также возможно использование металлической гофры;

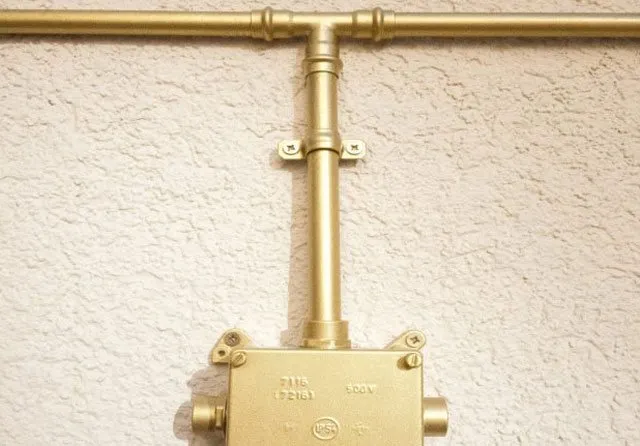

В металлических трубах

В стальных трубах;

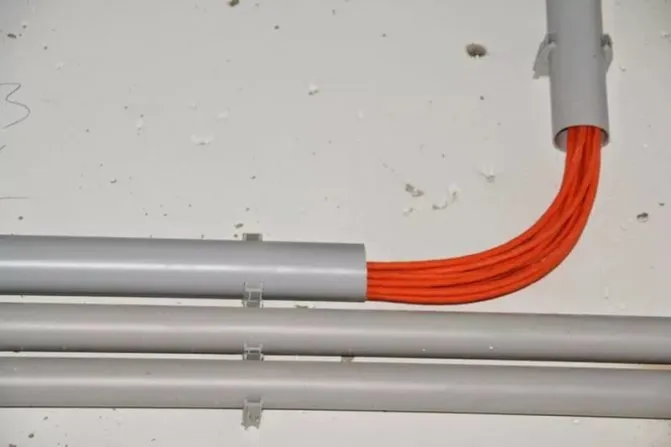

Прокладка по электротехническим трубам из пластика

В пластиковых электротехнических трубах;

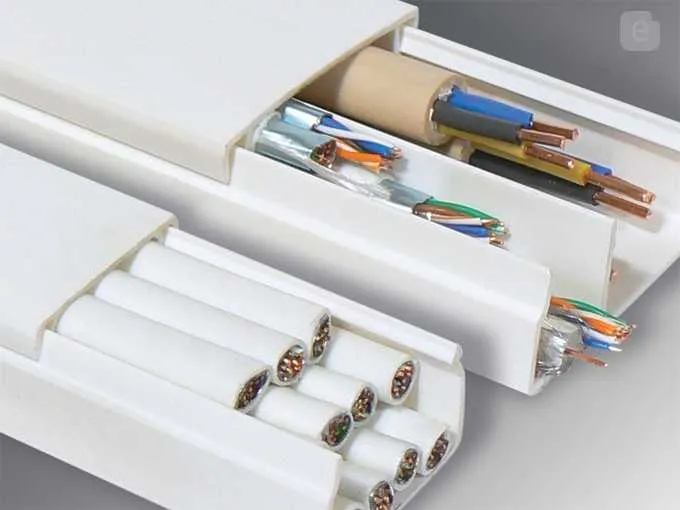

Кабель-канал – недорогое надежное решение

В коробах (кабель-канал);

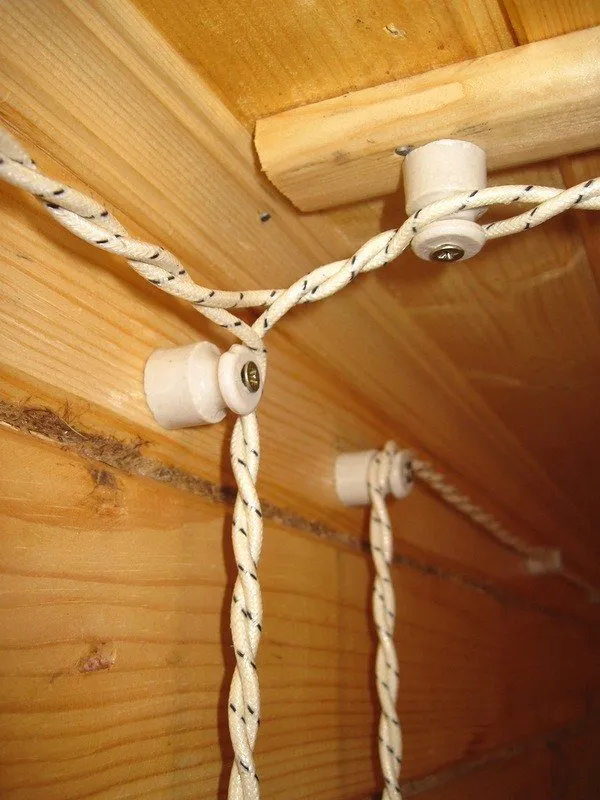

Ретро на керамических изоляторах

На керамических изоляторах и скобах.

Все эти способы можно использовать для прокладки кабеля по потолку. Все зависит от типа и категории помещения. Об этих возможностях давайте и поговорим. При условии, что другим способом электромонтаж произвести невозможно.

План электропроводки

Допустим, у вас имеется квартира в новостройке, в которой перед заселением еще предстоит сделать ремонт.

• Обычно ремонт состоит из нескольких этапов:
• перепланировка (если необходимо);
• сантехнические работы;
• предмонтаж трасс кондиционирования;
• строительные работы – штукатурка, монтаж потолков;
• установка сантехнических изделий – умывальников, душевых кабин, унитазов;
• разводка электричества;
• установка дверей, напольных покрытий;
• поклейка обоев, покраска;
• монтаж электроустановочных изделий – розеток, выключателей, а также светильников.

Электрика в квартире обычно делается в первую очередь. Перед началом электромонтажных работ желательно иметь план электропроводки. В самом простом варианте он может быть выполнен от руки на листе бумаги.

Рисуем план электропроводки

Итак, вы посоветовались с домочадцами и определились. Теперь предстоит все идеи и планы перенести на бумагу. Рисуем план вашего помещения. Как это сделать? Давайте в качестве наглядного примера возьмем стандартную однокомнатную квартиру.

1. Для выполнения схемы нам понадобиться:
2. тетрадный лист;
3. линейка;
4. ручка;
5. цветные карандаши или фломастеры.

На схеме указываем расположение стен и дверных проемов. Конкретных размеров не требуется, нужна только общая картина.

Пример плана электропроводки в квартире

• На схеме следует отобразить максимально подробно следующие элементы:
• Розетки. Они могут располагаться в любом удобном месте, но не менее чем за 15–20 см от дверных и оконных проемов, а также отступив от тепло-, газопроводов – 40 см. Что касается количества, то на каждые 6 м2 площади принято устанавливать по одной розетке.
• Осветительные приборы. Стандартные планировки рассчитаны на один большой светильник в центре потолка. Но вы можете при желании сделать дополнительные источники света (точечные светильники, бра, ночники), предусмотрев под них проводку.
• Выключатели. Обычно их монтируют с правой стороны от дверного проема и на расстоянии 60 или 150 см от пола.
• Пути прокладки кабелей. Указывая их на своем чертеже, помните, что проводка должна идти строго вертикально либо горизонтально. Никакие зигзаги не допускаются. Если планируется укладка проводов внутри стен, то следует отступать от перекрытий и проемов 15–20 см.
• Распределительные коробки. Их также нужно отобразить на плане, потому что в них производятся все основные соединения кабелей. На каждое ответвление от основной линии ставится коробка, но не больше одной на комнату.
• Распределительный щиток. Обычно силовые шкафы устанавливаются за пределами квартиры в общем коридоре. Но некоторые планировки рассчитаны на внутреннее размещение щитка, в этом случае задача немного упростится.

Размечаем

Так или иначе, между составлением плана и началом черновых работ предстоит процедура под названием «разметка».

Говоря научным языком, разметкой называется операция нанесения на поверхность заготовки линий (рисок), определяющих согласно чертежу контуры детали или места, подлежащих обработке.

На начальных этапах работ по разводке электричества в помещении разметка производится следующим образом:

• в первую очередь на стены наносятся точки расположения розеток и выключателей, а также места выводов кабелей под бытовую технику;
• далее намечаются линии, по которым будет производиться штробление стен;
• определяются места для распределительных коробок;
• выбирается место, где будет установлен квартирный электрощит;
• после этого размечаются маршруты кабельных трасс от распределительного электрощита до конкретной электроточки.

В большинстве случаев изменения в схеме электропроводки квартиры проще произвести на начальном этапе работ, а именно на этапе разметки. В таком случае будут сэкономлены время и финансовые ресурсы, поскольку возможные изменения повлекут за собой дополнительные расходы.

Сколько стоит ремонт квартиры Ростов на Дону?

Стоимость ремонта квартиры в Ростове-на-Дону зависит от многих факторов, таких как площадь квартиры, состояние стен, потолков и полов, необходимость замены коммуникаций и т.д. Поэтому невозможно точно определить стоимость ремонта квартиры в Ростове-на-Дону без дополнительных данных.

Однако, можно привести примеры средних цен на отдельные виды ремонтных работ в Ростове-на-Дону:

• Косметический ремонт (поклейка обоев, покраска стен, укладка ламината) обойдется от 600 до 1500 рублей за квадратный метр.
• Средний ремонт (замена окон, дверей, ремонт электрики и сантехники, установка потолков и т.д.) может стоить от 1500 до 2500 рублей за квадратный метр.
• Капитальный ремонт (замена всех коммуникаций, перепланировка квартиры, установка дорогих отделочных материалов) может стоить от 2500 до 4000 рублей за квадратный метр и более.

Это только примерные цены, которые могут меняться в зависимости от многих факторов, поэтому рекомендуется обратиться к специалистам, чтобы получить более точную оценку стоимости ремонта квартиры в Ростове-на-Дону.
