Схемы расключения проводов в распределительной коробке
Чтобы обеспечить электричеством каждый уголок квартиры или офиса, необходимо использовать распределительные коробки. Современные варианты этих коробок предлагают разнообразие как по форме, так и по материалам, используемым для их изготовления.
Цель таких устройств заключается в том, чтобы развести провода в нужное направление к точкам потребления или размыкания — это могут быть выключатели, розетки или осветительные приборы. Развести провода в распределительной коробке профессиональному электрику не доставит хлопот, но вот для начинающего электромонтажника это может оказаться настоящей наукой. На сегодняшний день, для контактных соединений в распределительной коробке все чаще используют универсальные клеммы WAGO.
- Соблюдаем расцветку проводов в распределительной коробке
- Порядок установки распределительной коробки
- Подключение проводов без заземления (РЕ)
- Подключение проводов с заземлением (РЕ)
- Схема в распределительной коробке, двух светильников
- Схема в распределительной коробке, двух светильников и группа розеток
Соблюдаем расцветку проводов в распределительной коробке
расцветка проводовДля того чтобы справится с монтажем, нужно подключить воображение: провода это “трубы”, а электрический ток “вода”. По проводам фазы идет «подача воды”, а вот по нулевому проводнику течет “обратка” , тогда как защитный проводник служит на всякий аварийный случай: если где-то протечет “вода”, она непременно будет “слита” в землю. Очень удобно, что современные провода окрашены в различные цвета. Самая распространенная расцветка выглядит так: белый цвет – фаза (L), синий – нуль (N), желто-зеленый — заземление (РЕ).
Во время электромонтажа очень важно соблюдать последовательность в расцветке проводов, что очень облегчит их разведение в распределительной коробке. Прежде чем приступить к электромонтажным работам, нужно четко определиться с установкой точек освещения, розеток и выключателей, т.е. составить схему, чтобы установить распределительные коробки в удобных местах, и в будущем можно было осуществить профилактические и ремонтные работы.
про соединение проводов:
- «Современные способы соединения проводов«
- «Что лучше выбрать, скрутку или клеммник для соединения проводов?»
- «Колпачки СИЗ для скрутки проводов. Советы электромонтажника»
Порядок установки распределительной коробки
Соединение проводов в распределительной коробкеМногие делают ремонт, используя натяжные или подвесные потолки, поэтому электропроводку нужно прокладывать так, чтобы она не оказалась в зоне сверления отверстий когда будут монтироваться направляющие, а так же необходимо позаботится о том, чтобы распределительные коробки остались в зоне доступа. Если распределительная коробка осталась за подвесным потолком, можно установить маленький люк.
Последнее слово электротехники гласит так: от распределительного щита нужно прокладывать провод для освещения — 3х1,5, для розеток провод — 3х2,5. Поэтому, в распределительной коробке может оказаться достаточно большое количество проводов для соединения. Чтобы не запутаться, их необходимо маркировать.

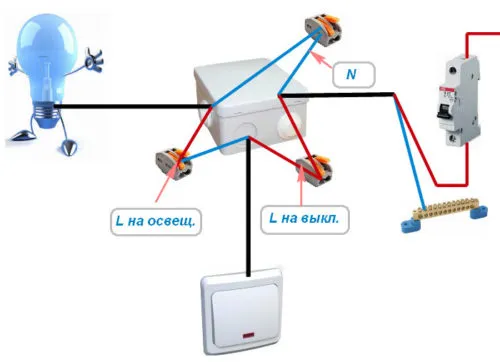

Подключение проводов без заземления (РЕ)

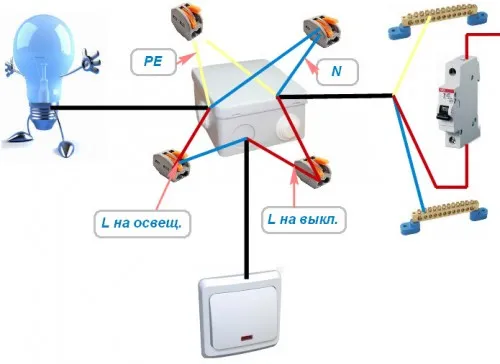

Подключение проводов без заземления (РЕ)Подключение проводов с заземлением (РЕ)

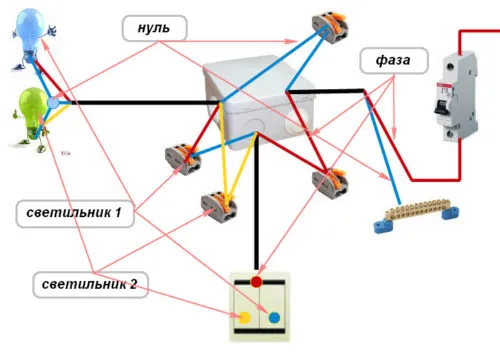

Подключение проводов с заземлением (РЕ)Схема в распределительной коробке, двух светильников

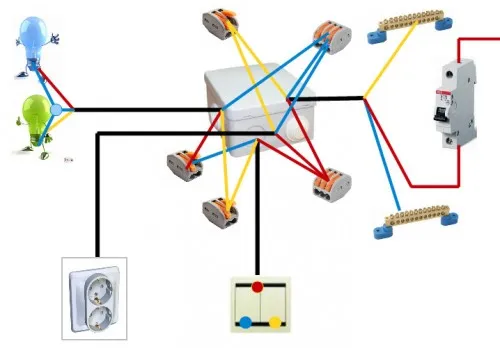

Схема распределительной коробки на 2 светильникаСхема в распределительной коробке, двух светильников и группа розеток
Схема подключения на освещение и розеткиМожно ли поставить новую межкомнатную дверь в старую коробку?
