Последствия соединения проводов через клеммы Ваго

В данной публикации я поделюсь реальным случаем объединения электропроводки в одной квартире. У меня уже накопилось множество подобных материалов, и я буду предоставлять ссылки на некоторые из них в ходе статьи. Итак, давайте начнем историю. Один из моих клиентов позвал меня к себе, так как его пострадал от затопления сверху соседей.

Как обычно, будет много фото, советов и наставлений)

Итак, история началась с того, что меня позвал к себе клиент, которого затопили соседи сверху. Дом – старый двухэтажный барак, довоенной постройки, проводка – ужас. А именно – алюминий и медь в разных комбинациях. Дом и квартира многократно достраивалась и перестраивалась, и проводка переделывалась соответственно.

Внимание! Статья касается только ремонта электропроводки! То есть, приведению электрики в рабочее состояние после аварий. В чистовой электрике с нуля всё проще и красивее.

Поэтому, когда на электропроводку попала вода, это привело к тому, что квартира оказалась полностью обесточена. Ситуация была усугублена тем, что в квартире только что был проведен ремонт с хорошей отделкой, стены оклеены дорогими обоями и декоративным камнем. И, как всегда, перед тем, как делать ремонт, хозяева не подумали о том, что проводка оставляет желать лучшего. То есть, находится в неудовлетворительном состоянии.

У русского человека, как водится, пока гром не грянет… А пока работает – и ладно!

Итак, я пришел в тот вечер, и восстановил квартиру с точки зрения электрики, соединив провода в распределительной коробке тем, что у меня имелось при себе в арсенале – Wago разных моделей, соединители СИЗ.

Но сразу сказал, что никакой гарантии не даю – возможно, через день всё опять погорит! И надо будет все соединения проводов делать по-нормальному.

И вот, через пол года – звонок! Пора! Погорело в прямом смысле слова, фото в начале статьи, и здесь:

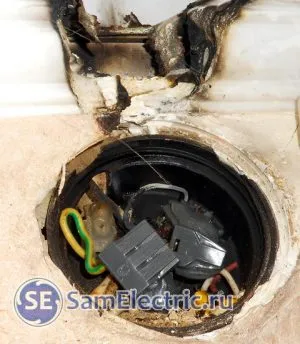

Последствия соединения проводов в коробке через клеммы Wago. Вверху – дыра в натяжном потолке.

Дело в том, что автоматы на всю квартиру стояли на 25А. Точнее, фактически стоял 1 автомат, поскольку один был на фазу, второй – на ноль. Вот такой щиток стоял на всю квартиру:

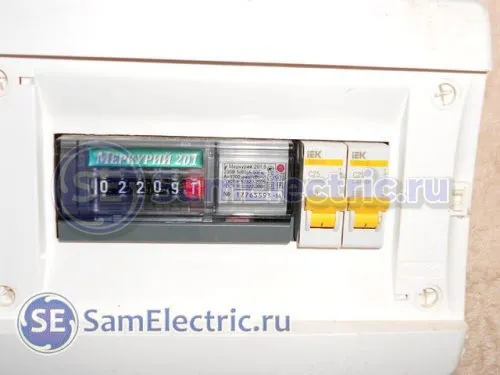

Электрощиток на питание квартиры

Напомню, что так делать нельзя, эта дурная традиция пошла с тех времен, когда после счетчика ставились круглые такие пробки-предохранители. Чем это опасно – если выбивал ноль (а тут шансов 50/50), и вроде как “света” в доме нет, но вся электропроводка находится под потенциалом фазного напряжения. Даже нулевая часть, которая до этого была не опасна. Поэтому, в данном случае должен быть двухполюсный автомат, но никак не два однополюсных.

Это пошло также и потому, что раньше фактически нуля могло и не быть, а реально было две фазы, с линейным напряжением между ними 220В. А если и были ноль и фаза, то различия между ними не делали. Бедность и техническая отсталость…

Рекомендую мою статью про выбор автоматов в квартирный щиток.

А также – чем отличается автоматический выключатель от предохранителя.

Понятное дело, что соединение проводов в коробке с такой защитой погорело. Тем более, что провода, которые соединялись через клеммы – старые, окисленные, разного сечения.

Важно помнить, что клеммы для соединения проводов тут виноваты в последнюю очередь, поэтому сразу хочу предостеречь противников Ваго – если их использовать правильно, то и прослужат они долгие годы!

Тем, кто не в курсе, очень рекомендую статью – Примеры практического подключения проводов через клеммы Wago.

Погорела не только коробка вводных проводов (над счетчиком), но и распред.коробка в коридоре, через которую шло питание на кухню и сан.узел. Вот, что с ней случилось:

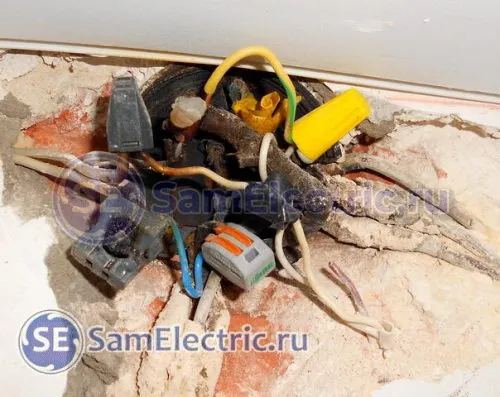

Сгоревшее соединение алюминиевых и медных проводов между собой.

Как видно, для соединения проводов использована целая коллекция различных клеммников.

Это фото можно охарактеризовать словами из песни – “Я его слепила, из того, что было…”

Клеммники Ваго при этом приняли причудливые формы техно-арта:

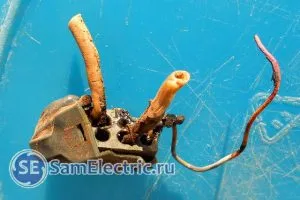

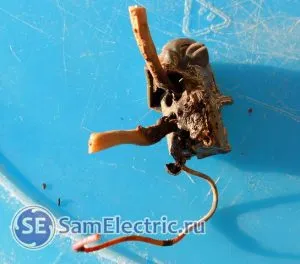

Во что могут превратиться клеммы для соединения проводов 1

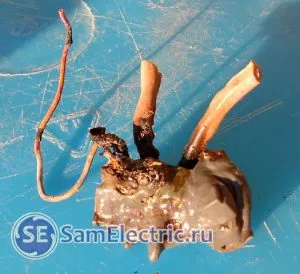

Во что могут превратиться клеммы для соединения проводов 2

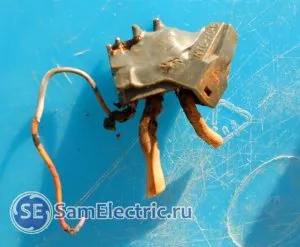

Во что могут превратиться клеммы для соединения проводов 3

Во что могут превратиться клеммы для соединения проводов 4

Повторюсь, эти фото – ничуть не антиреклама. Скорее, это предупреждение, что применять Ваги нужно правильно!

• Замена соединений
• Соединение проводов клеммными колодками
• Сжим типа “Орех”
• Видео по соединению проводов

Замена соединений

Итак, имеем две распределительные коробки, соединения проводов в которых совершенно никуда не годятся. Что надо делать в таких случаях? Вот основные пункты:

• Вырезать кусачками старые клеммники,
• Зачистить провода до хорошего, не потемневшего от температуры металла. Если надо, обрезать провод ещё короче,
• Если нужно, дорастить провода, чтобы их можно было соединить,
• В течение всех этих манипуляций понять ход мыслей электрика, который действовал тут 20-40-60 лет назад. Иными словами, понять схему соединений,
• Установить новую распределительную коробку,
• Соединить провода между собой с помощью клеммников.

Вот, как я делал ремонт электропроводки в данном случае.

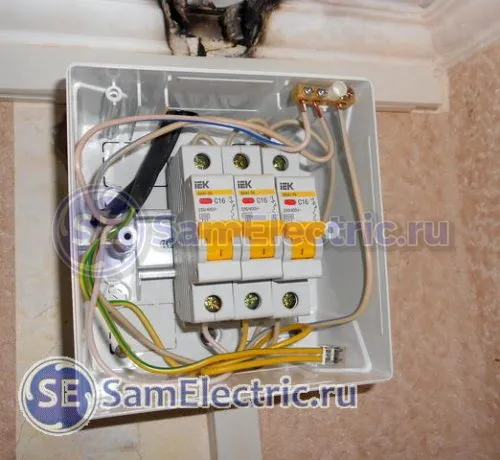

После счетчика исходно шли два автомата на 25Ампер, с их выходных клемм я запитал вот такой электрощиток:

Электрощиток, в котором установлена правильная защита электропроводки от перегрузки

Точную схему подключения сейчас не помню, но это сейчас не суть важно.

Установил такие коробки:

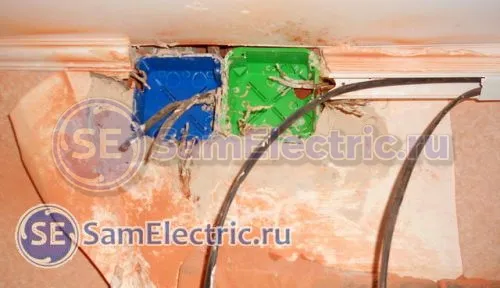

Устанавливаем распределительные коробки для соединения проводов

Почему две коробки вместо одной? Нужно будет всё вместить – все провода и клеммы. Кроме того, при обрезке горелых концов проводов они становятся короче.

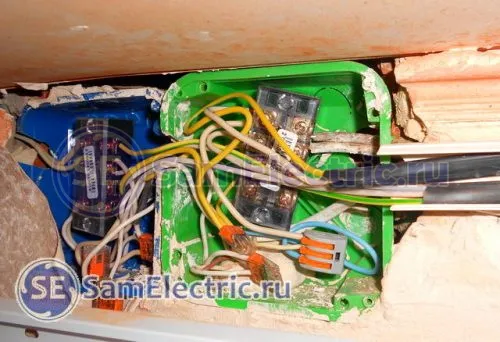

Из этого места расходятся провода на всю квартиру (и медные, и алюминиевые), а приходят два кабеля ВВГ 3х2,5:

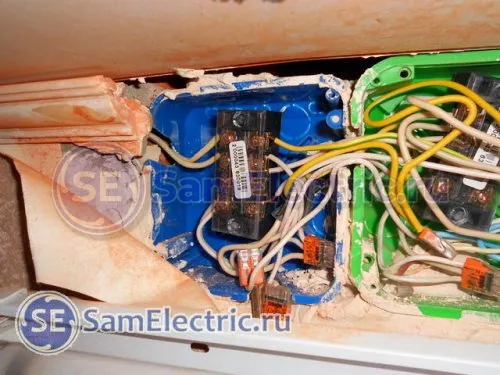

Соединение проводов в распределительной коробке различными клеммниками

В данном случае я использую для соединения розеточных цепей клеммную колодку TB2504.

О таких клеммах расскажу ниже в этой статье.

Для соединения цепей освещения – клеммы Ваго. Вот, поближе:

Соединение медных и алюминиевых проводов с помощью клемм

За такие соединения я вполне спокоен, и могу дать многолетнюю гарантию на такой ремонт электропроводки.

Соединение проводов клеммными колодками

Почему я люблю делать соединения клеммными колодками? Дело в том, что в таких соединениях я могу быть вполне уверен, в отличие от клемм Ваго (см. фото, что бывает, в этой статье)

В таких клеммах очень низкое переходное сопротивление и весьма высока надежность, если их правильно применять. Почти так же обстоит дело с обжимными соединительными гильзами. Но для гильз нужен специальный инструмент – пресс-клещи, а для клеммной колодки зачастую достаточно отвертки.

Для более качественного монтажа нужно постараться, чтобы площадь соприкосновения провода с площадкой клеммы была максимальной, а сам провод – максимально чистым. В идеале гибкий многожильный провод нужно оконцевать наконечниками.

Про наконечники для многожильных проводов я уже писал в статье про практическое применение клемм Ваго, ссылка была выше. Кроме того, про многожильные провода речь идёт в статье про изготовление электрических жгутов.

Названия для таких клемм много, и иногда возникает путаница.

Возможны такие названия: линейка винтовых клемм, блок зажимов, клеммная колодка, колодка клеммная, и, в конце концов, черный карболитовый клеммник.

В английском варианте это название звучит как Screw Barrier Terminal Block. Сокращенно  – Terminal Block, первые буквы этих слов (TB) входят в торговое название. Далее идут две цифры, обозначающие номинальный ток, ещё две цифры – количество клемм в колодке.

Например:

• TB1512 (15Ампер 12 клемм),
• TB3504 (35А, 4 клеммы),
• TB45, TB60 – клеммники на 45 и 60 Ампер.

Вот пример, как я применял такие клеммные колодки для питания целого офиса:

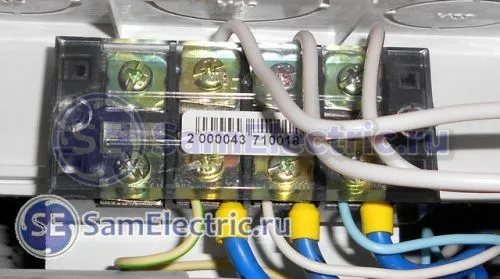

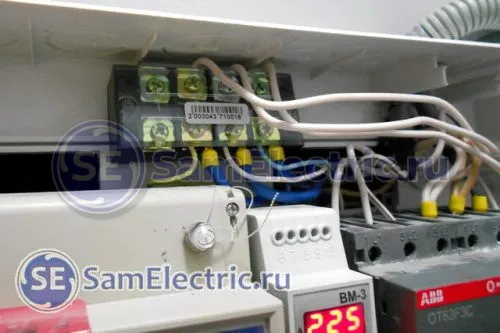

Применение клеммных колодок для соединения вводных проводов

Применение клеммных колодок TB4504 для соединения вводных проводов

Подробнее от таких важных соединениях – в статье про подключение трехфазных реле напряжения.

Именно такие клеммы я использую там, где большие токи и большая цена ошибки. Например, в труднодоступных местах, на вводе в жилища, и т.п.

Минус таких клемм вижу только один – размеры. Такие клеммники не вмещаются в стандартные распределительные коробки, и их приходится размещать иначе. Например, как показано в данной статье.

Вариант соединения есть ещё один – через клеммы защитных автоматов, где надежность ничуть не меньше, и применяется этот способ повсеместно.

Сжим типа “Орех”

А для больших токов и сечений (более 63А и более 10 мм2 по меди) – совсем другая история и философия.

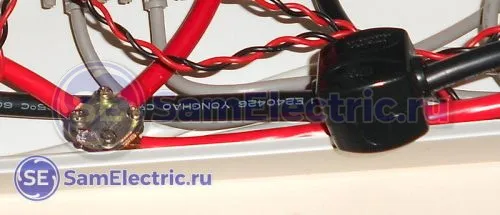

Тут часто бывает, что нужно соединить провод разного сечения и материала (медь+алюминий). И лучше, что придумано для этого – Орешки. Вот, как на этой фото:

Орехи для соединения проводов

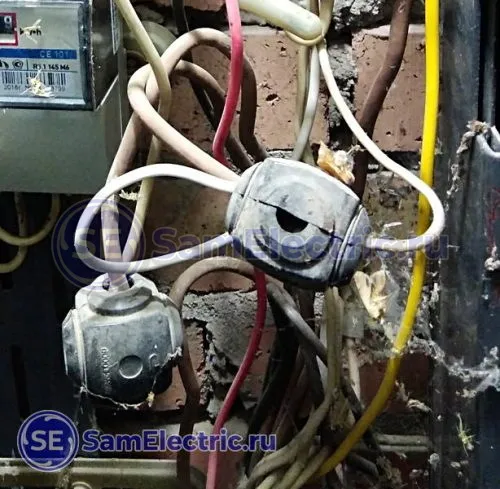

Вот ещё пример соединения проводов орехами:

Соединение орехом в этажном щитке

Чаще всего их ставят на ввод в частные дома и в квартирных домах в щитках.

Видео по соединению проводов

Резюме статьи – соединяйте провода так, чтобы быть уверенным на все 100! Желаю всем хорошего контакта!

Понравилось? Поставьте оценку, и почитайте другие статьи блога!

Внимание! Автор блога не гарантирует, что всё написанное на этой странице — истина.
За ваши действия и за вашу безопасность ответственны только вы!
