Особенности декоративной проводки

В домах или банях, выполненных из бруса и цельного сруба, популярно использовать декоративную открытую проводку. Такой вид электропроводки органично вписывается в интерьер деревянных строений. Открытая проводка является безопасным и более экономичным решением по сравнению со скрытой проводкой.

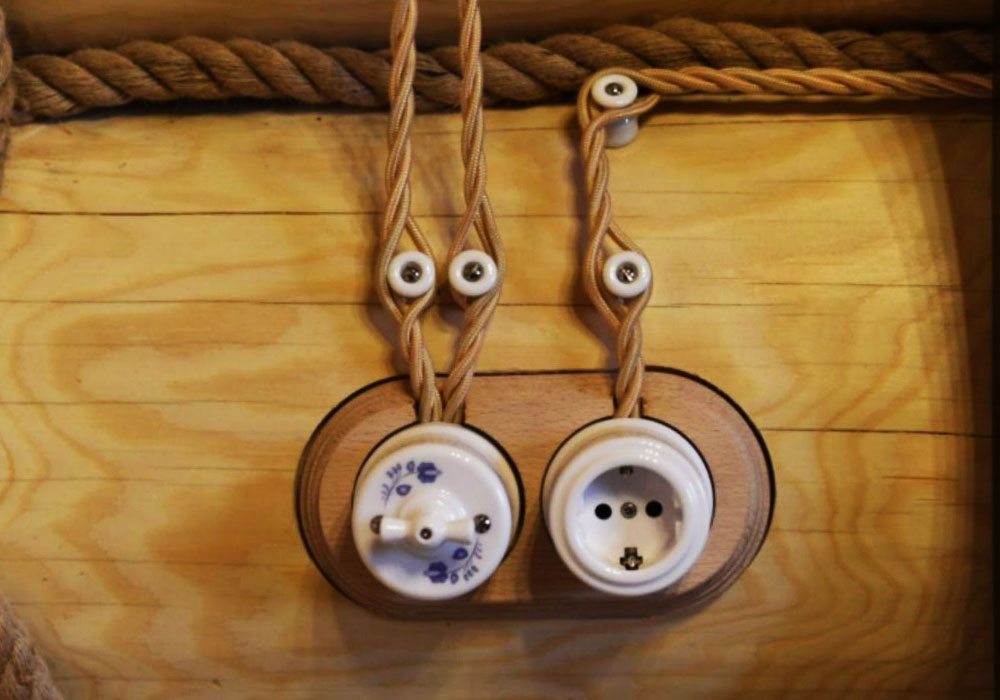

Открытая ретро проводка

Современная ретро электропроводка изготавливается по новым технологиям, превосходя старинный оригинал по техническим и эксплуатационным характеристикам. Конструкция открытой проводки нового поколения соответствует нормам противопожарной безопасности и гармонично вписывается в модные дизайнерские ретро стили.

Преимущества декоративной проводки:

• стильный и оригинальный вид;
• большой выбор декоративной фурнитуры;
• легкий и простой электромонтаж;
• соответствие требованиям безопасности;
• открытый доступ для техобслуживания;
• монтируется без штрабления стен.

Декоративная проводка смотрится необычно и помогает создать эксклюзивный винтажный стиль. Монтаж проводки ретро можно выполнить самостоятельно, главное соблюдать правила безопасности.

Для начала рассмотрим применяемые материалы

Изоляция проводов, выключатели, розетки, кабельные каналы, могут быть выполнены из чего угодно, при соблюдении одного из условий: материал не должен стать причиной пожара. Для этого выделены две группы:

1. Негорючие материалы. Это значит, что изделие под воздействием высокой температуры в принципе не может воспламениться. То есть, оно будет плавиться, деформироваться, пузыриться — но не вступит в реакцию с кислородом, и не станет генератором огня. Разумеется, производство таких материалов обходится недешево.
   Понятно, что есть бетон, стекло, наконец — сталь. Но изоляционную оболочку из них не сделаешь. А прочные и пластичные диэлектрики напротив, удобны для изоляции, но отлично воспламеняются.
2. Материалы, не поддерживающие горения. Это не такое жесткое требование, что несколько снижает себестоимость. Принцип действия следующий: если на изоляцию воздействует открытое пламя, она горит вместе с источником огня. Как только пламя погасло, материал изоляции так же прекращает горение.

Например, загорелся корпус телевизора. Кабель питания в непосредственной близости тоже сгорит, но дальше по проводу огонь не распространится.

Кроме того, материалы, из которых изготавливается изоляция электропроводки и корпуса коммутационного оборудования (розетки, выключатели, распаячные коробки), должны быть устойчивыми к механическому воздействию, и влаге. А учитывая требовательный контингент клиентов, внешний вид также стоит не на последнем месте.

Все проблемы отходят на задний план, если вы решите в точности выполнить требования Правил устройства электроустановок, и проложить проводку в трубах

Укладка в кабельных каналах (трубы не обязательно должны быть круглыми) не предусматривает особых требований к проводам. А вот сами трубы должны быть выполнены из негорючего материала. Кроме того, их стенки при возгорании кабеля (внутри), не должны раскалиться настолько, что дерево рядом с ними загорится.

Действительно, не все хотят винтажности: электропроводка в стиле ретро может быть заменена на аккуратные прямоугольные короба из негорючего пластика. На них даже наносится расцветка под дерево.

На самом деле, если вы не фанат ретростиля, это самый удобный и безопасный вариант организации электроснабжения. Электрика в любой момент может быть модернизирована, причем именно своими руками (мы все таки говорим об экономии). Внутри такого короба всегда можно проложить дополнительную линию.

Справедливости ради, расширяться может и электропроводка на изоляторах.

Правда выглядит это не всегда эстетично. Опять же, всегда есть возможность спрятать жгуты проводов в малозаметном углу. Тогда применяется пожароустойчивый гофр. А если в этом месте будет висеть кухонный шкафчик, или установлена декоративная накладка, все магистральные кабели можно уложить рядом.

Но вернемся к трубам. Идеальный с противопожарной точки зрения способ — силовые магистрали уложить в стальные каналы, и распаячные коробки выполнить из того же материала. При этом ужесточаются требования к изоляции проводов (постоянный контакт с металлом). Оптимальное решение — укладка основных линий в межпотолочном пространстве.

За подвесным декоративным потолком (разумеется, деревянным), эстетика не нужна. А вот по стенам можно выполнить монтаж электропроводки на изоляторах. Каждый кабель имеет относительно небольшую нагрузку: либо розетка, либо одиночный выключатель.

Деревянный дом по идеологии не подразумевает мощных электроприборов. Бойлер и стиральную машинку можно вынести в отдельное помещение: котельную из камня. Это на порядок повысит устойчивость жилища к пожарам.

А если вам не нравится открытые провода, но есть тяга к винтажным интерьерам — есть оригинальное решение: ретро проводка в трубах. Кто сказал, что кабельные каналы вещь сугубо утилитарная? Дизайн можно обыграть как угодно.

Есть целые комплекты в едином стиле. А для экономии — эта дорогостоящая красота заводится в межпотолочное пространство, где проложены обычные стальные трубы и коробки. Или придерживаемся единого стиля — на всех поверхностях состаренная латунь.

Но вернемся к проводам на изоляторах

Повторяя стиль 1920–1940 годов, дизайнеры разработали целую систему, где проводка ретро безопасно размещается на керамических катушках, отлично вписываясь в бревенчатый дизайн. Безопасность в первую очередь обеспечивается применением специальных материалов: провод для ретро проводки не только красивый, но и негорючий. Внутренняя изоляция из традиционных материалов, не поддерживающих горения, а наружная (якобы тканевая) оплетка — из стекловолокна. Для нормальной коммутации предусмотрены пожаробезопасные коробочки, которые незаметно прячутся под потолком.

Правда для открытой проводки есть ограничения. Сечение провода не может быть выше 2.5 мм². Это несколько ограничивает мощность конечных устройств. Особенно если рабочее напряжение в домашней сети 12 или 24 вольта. Сила тока в сравнение с привычными 220 V возрастает почти в десять раз.

Устройство декоративной электропроводки

Ретропроводка в деревянном доме обустраивается в полном соответствии с требованиями ПУЭ, то есть прокладывается с соблюдением правил открытого размещения.

Для этого в ее состав входят компоненты:

• изоляторы оригинальной конструкции (раньше их называли роликами);
• двужильные или трехжильные провода сечением в пределах от 0,75 до 2,5 мм2;
• декоративные розетки и выключатели;
• оформленные в стиле ретро распределительные коробки.

Если судить по составу комплекта, то монтаж электропроводки под старину в деревянных домах ничем существенным не отличается от прокладки обычных проводов, за исключением оригинального вида.

Преимущества и недостатки

Проводка в стиле ретро в деревянном доме привлекает следующими своими преимуществами, характерными для открытой прокладки:

• выглядит очень эффектно и привлекает внимание своим необычным оформлением и оригинальным видом;
• отличается хорошей ремонтопригодностью; при появлении обрыва или разрушения проводов они легко обнаруживаются путем тщательного визуального осмотра;
• легко и быстро можно устранить неисправности в других элементах электропроводки, не скрытых в толще стен (в распредкоробках).

К числу недостатков этого типа прокладки следует отнести ту же открытость, которая в определенных условиях оказывается опасной. При ее случайном порезе или обрыве фазный провод может оголиться, создавая угрозу поражения электрическим током всех окружающих.

При выходе из строя части проводников подобрать схожие с ними по цвету и фактуре совсем непросто (в данной ситуации приходится заменять всю проводку) – лишние трудозатраты и неоправданные издержки. Добавляется к недостаткам высокая стоимость комплектующих изделий.

Электропроводка под старину в деревянном доме

Итак, как было написано в статье «Электропроводка в каркасном доме от А до Я» в деревянных домах лучшим по безопасности решением будет открытая проводка. Если мы рассматриваем дом из бревна, то применить кабель-канал аккуратно по стенам не получиться и необходимо искать другой способ. Вот в этом случае монтаж ретро проводки и является наиболее востребованным.

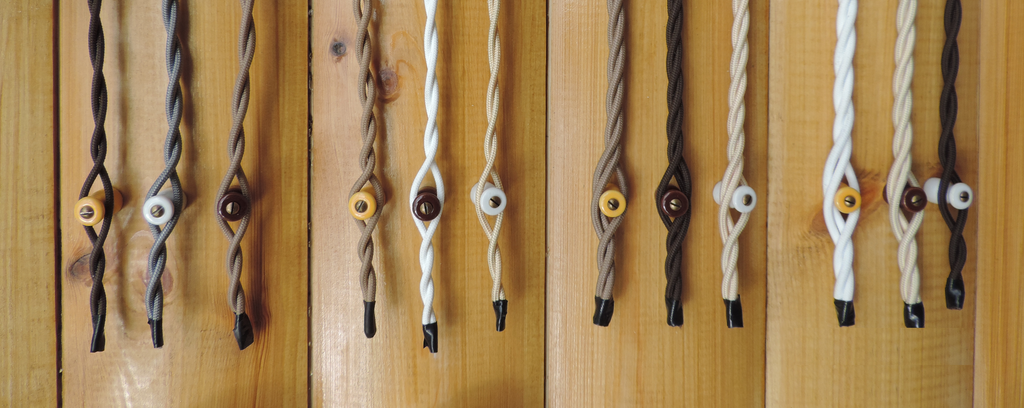

Производителе провода предоставляют различные цвета. Целое поле для творчества в дизайне таких помещений. Можно комбинировать светлый витой провод с темными механизмами и наоборот.

Комплектующие необходимые для прокладки проводки под старину

Какие провода для электрики под старину существуют:

1. Силовые для питания розеток и света 2 и 3 жильные;
2. UTP для интернет розеток;
3. Коаксиальный кабель для ТВ розеток;
4. Комбинированный UTP и коаксиальный в одном (очень удобно — не у всех производителей).

Для монтажа провода на выбор есть пластиковые или керамические изоляторы разных цветов. Количество изоляторов можно рассчитать 3,5 изолятора на погонный метр провода.

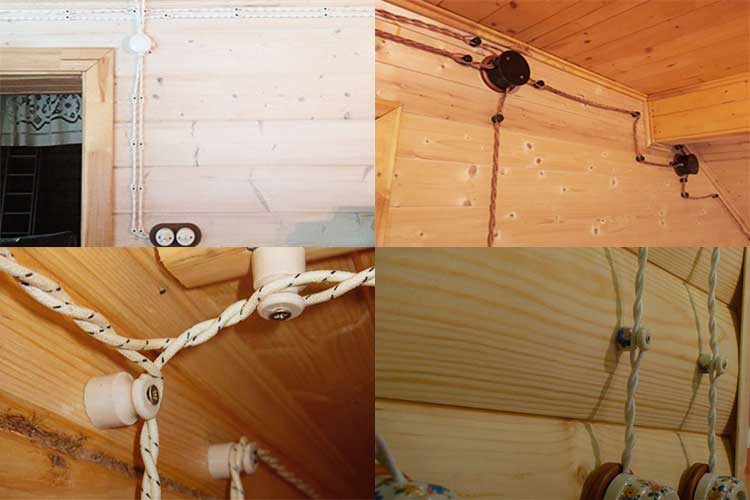

Комплект для электропроводки в деревянном доме

Это значение получено из практики. Так для крепления витого провода необходимо размещать изоляторы через бревно или два. Однако у распределительной коробки и самого механизма также необходимо устанавливать изоляторы. Если дом сделан из бруса, то расстояние между соседними изоляторами должно быть не более 400-450 мм.

Также для протяжки проводки под старину необходимо запастись:

Тонкими, но прочными нейлоновыми стяжками под цвет провода или прозрачными, для фиксации витого провода на оконечных изоляторах, а также в самих механизмах.

Клеммами WAGO 221 серии с количеством выходов 2, 3 и 5 они потребуются для коммутации в распределительных коробках. Использовать 222 серию будет неудобно из-за больших размеров. Наконечники НШВИ, чтобы обжимать концы проводников, для хорошего контакта.

Также потребуются саморезы: никелированные либо оцинкованные длинной 45 мм. Не забудьте взять биту с соответствующим хвостовиком под саморезы.

Готовый ретро шнур

Самый толстый готовый ретро шнур выдерживает максимальную мощность до 6 кВт. Для котлов отопления, кухонных плит, стиральных машин используют более мощный провод в тканевой оплетке. Его скручивают вручную в процессе крепления к изоляторам. Готовые провода тонкого и среднего диаметра подходят для комнат идеально. Они имеют двойную изоляцию.

При производстве кабеля к тканевой оплетке медную жилу сначала изолируют винилом. Затем делают декоративную оплетку. Для нее используются негорючие синтетические волокна.

Плетения из натурального хлопка или шелка пропитывают специальными огнеупорными составами. Окраска таких шнуров бывает самой разнообразной.

Плетение шнура

На контурах для подключения мощных электроприборов применяют монтаж наружной проводки в ретро стиле из декоративного шнура собственного плетения. В целях экономии средств можно плести шнур на всю длину проводки. Его делают скруткой или в виде косички из трех или четырех проводов. Такое плетение удобнее при большом количестве выключателей и розеток.

Невитого медного провода в невоспламеняющейся оплетке потребуется как минимум в 2,5 раза больше. Шнур плетется минимум в две жилы, плюс усадка. При плетении длина кабеля уменьшается до 30% в зависимости от его толщины. Плетение делают нужной плотности. Интерьер с самодельным проводом в стиле кантри выглядит более эффектно.

Для ретро проводки идеально подходит провод многожильный медный провод РГКМ. Он выдерживает высокие температуры, до 180°С, применим для саун и бань.

При плетении необходимо учитывать, что со шнура осыпается стекловолокно, эти частицы легко сдуваются феном или втягиваются пылесосом. Расцветка такого шнура белая и серая. Цветовая палитра провода БПВЛ разнообразнее.

Керамические или пластиковые изоляторы

Подставкой для витого провода в ретро проводке служит изолятор. Называемый роликом. Он имеет сквозное отверстие. Для крепления таких роликов выпускают специальные саморезы с декоративными шляпками.

В основном применяются керамические изоляторы. Пластиковые со временем покрываются микротрещинами. Есть изоляторы из металла, но они применяются в исключительных случаях.

Требования к монтажу открытой электрической проводки в деревянном доме

Требования к условиям монтажа наружной проводки, способы прокладки, установка приборов и их выбор, регламентированы Правилами устройства электроустановок (ПУЭ)и обязательны к исполнению.

Часть требований ПУЭ учтена производителями ретро проводов, как то:

• Изоляция проводов выполнена из негорючих материалов;
• В качестве токовой жилы используется медный провод.

Кроме выше перечисленных, необходимо выполнить следующие требования:

• Узел ввода и учета электрической энергии необходимо изолировать от деревянных конструкций;
• Схемой электроснабжения необходимо предусмотреть установку УЗО, устройство контура заземления и при подключении посредством ВЛ – устройств гашения импульсных всплесков напряжения (разрядников).

Монтаж

Винтажная проводка в деревянном доме своими руками устраивается достаточно просто. Следует закупить все необходимые компоненты и разработать электрическую схему прокладки.

Подготовка схемы разводки

При подготовке эскиза электропроводки согласно ПУЭ должны учитываться следующие моменты:

• уровень ее прокладки по отношению к полу на участках между розетками выбирается из расчета экономичности и безопасности (чуть выше роста среднего человека);
• распределительные коробки принято монтировать под потолком помещения непосредственно над электрическими розетками;
• участки проводки от защитных автоматов, размещенных на вводном щитке, прокладываются по каждой из линий в свою комнату до ближайшей распредкоробки.

Важно! Все отрезки проводников между отдельными элементами протягиваются только по горизонтали или по вертикали (укладывать провода наискосок или под углом, согласно ПУЭ, не допускается).

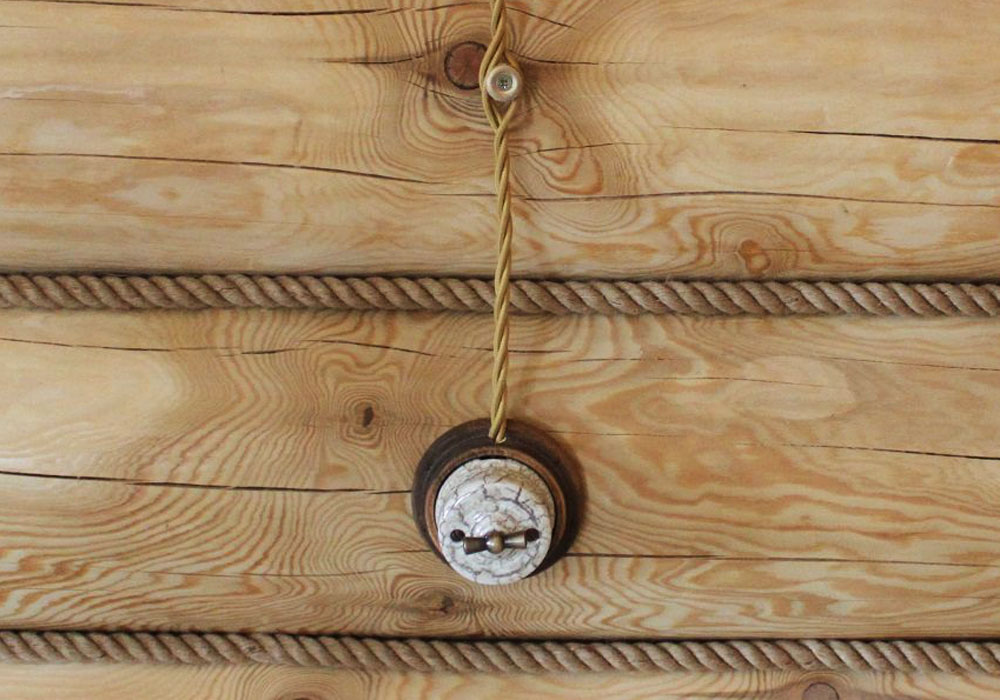

Декоративные выключатели монтируются в удобном для жильцов месте на уровне примерно 1,5 м, не очень далеко от осветителя (люстры или бра).

Расчет материалов

Подобно обычному кабелю витые провода наружной проводки в деревянных домах могут состоять из двух или трех жил (зависит от того, есть или нет заземление в частном доме). Общую длину кабеля можно определить, если предварительно промерить расстояние между всеми элементами согласно прорисованной и перенесенной на стены схеме. Для подстраховки к полученному результату следует добавить 1–2 м.

Число выключателей выбирается по количеству светильников, а розеток потребуется ровно столько, сколько предполагается сделать точек подключения бытового оборудования. Столько же потребуется и распределительных коробок.

Монтаж изоляторов и электроустановочных изделий

Изоляторы фиксируются на стенах дома посредством шурупов или саморезов по дереву, головки которых должны быть слегка утопленными. Фарфоровые ролики равномерно размещаются вдоль всей линии разметки с шагом порядка 50 см. Ближайший к розетке или выключателю ролик должен находиться на удалении от него не более чем 5 см.

Согласно инструкции по монтажу, высота розеток должна быть такой, чтобы ими было удобно пользоваться (порядка 50–80 см). Тот же параметр для выключателей составляет примерно 70–160 см; его точное значение выбирается по месту установки.

Дополнительная информация! При обустройстве проводки в прихожей или на кухне линия ее прокладки должна располагаться не ближе чем 50 см от газовых труб и плиты.

При монтаже распределительных коробок их место выбирается под потолком на расстоянии 5–10 см от перекрытия (линии подводки до них ведутся на этом же уровне). Провода в сторону розеток прокладываются строго вертикально и вниз.

Ретро проводка в деревянном доме своими руками

Для выполнения монтажа открытой электрической проводки, к которой относится и проводка в стиле ретро, необходимо выполнять монтаж в последовательности приведенной выше. Для это необходимо иметь:

• Ручной электрический инструмент (дрель, шуруповерт);
• Ручной инструмент (отвертки, пассатижи, бокорезы);
• Приборы контроля (мультиметр, мегомметр);
• Комплект необходимых материалов (провода, установочные изделия, крепеж и декоративные элементы);
• Начальные знания электротехники и желание выполнить данную работу своими руками.

В настоящее время проводка в стиле ретро в деревянных домах получила достаточно широкое распространение, в связи с этим все большее количество электромонтажных компаний предлагает услугу по монтажу данного типа работ. Поэтому, при отсутствии опыта электромонтажных работ и не имея знаний по электротехнике, лучше обратиться к специалистам, дабы избежать ошибок и как следствие финансовых потерь.

Как изготовить витой провод своими руками?

Для того, чтобы снизить затраты на приобретение комплектующих, так как оригинальные провода стоят достаточно дорого, можно изготовить витой провод самостоятельно.

Для этих целей могут  подойти одножильные медные провода в изоляции не поддерживающей горение, такие как:

• РГКМ – медный многожильный провод с двухслойной изоляцией из кремнийорганической резины и оплеткой из стекловолокна;
• БПВЛ – медный провод с ПВХ изоляцией и нитяной оплеткой залитой лаком.

При приобретении выше указанных проводов необходимо учитывать, что в процессе скручивания увеличивается расход провода. Увеличение составляет 25 – 30 % от линейной длины монтируемого участка.

Не маловажно то, что данные провода выпускаются в более широком ассортименте по сечению токопроводной жилы, это 4,0 и 6,0 мм2,что позволяет выполнить подключение электрических плит и прочих энергоемких потребителей, в едином стиле по всем участкам электрической сети.

Недостатком является то, что трудно подобрать необходимый цвет, т.к. провод РГКМ выпускается только серого и белого цветов, а БПВЛ – является специальным проводом для авиационной промышленности, и не всегда есть в свободной продаже.

Изготовление витого провода следует производить «по месту», после установки изоляторов, в следующей последовательности:

1. Нарезается приобретенный провод по длине монтируемого участка, с учетом необходимого запаса на скручивание;
2. Провода скручиваются в виде косы. По возможности, после каждого изолятора, следует сменить направление скручивания, что позволит, при необходимости, устранить появившиеся провисания.

Витой провод своими руками

Для устранения провисания, которые могут быть вызваны усадкой дома или иными внешними факторами или качеством монтажа, следует снять провисший участок с изоляторов и сделать несколько дополнительных витков, после чего вернуть провод на место

Прежде чем остановить выбор на ретро проводке, взвесьте плюсы и минусы этого декоративного элемента. К достоинствам ретро проводки относятся:

• Изысканный внешний вид, который поможет дополнить стиль оформления деревянного дома.
• Удобство и простота монтажа. По правилам, для установки скрытой проводки под обшивку монтируются металлические трубы, герметично спаянные с распределительными коробками. Работа требует времени, сил, и капитального ремонта в доме.

Но имеются и минусы у декоративных проводов. К недостаткам ретро проводки относятся:

• Невозможность подключения мощных электроприборов, максимальное сечение жил ретро проводки всего 2,5 кв.мм. Обойти этот недостаток не удастся, в современном доме много техники, да и вводный кабель выполнить с помощью декоративного провода не получится. Такие провода уложите в гофротрубу и проведите под обшивкой. Используйте провода, имеющие специальный индекс пожарной безопасности, разрешенные для прокладки срытой проводки в деревянном доме.
• Высокая цена. Чтобы сэкономить часть бюджета, проложите ретро проводку только на видимых местах, для поддержания единого стиля помещения.
• Если в семье есть маленькие дети, монтаж наружной электрической проводки не рекомендован.

Итог

Установка декоративной ретро проводки оригинальное и безопасное дизайнерское решение, которое поможет создать настоящий домашний уют.
