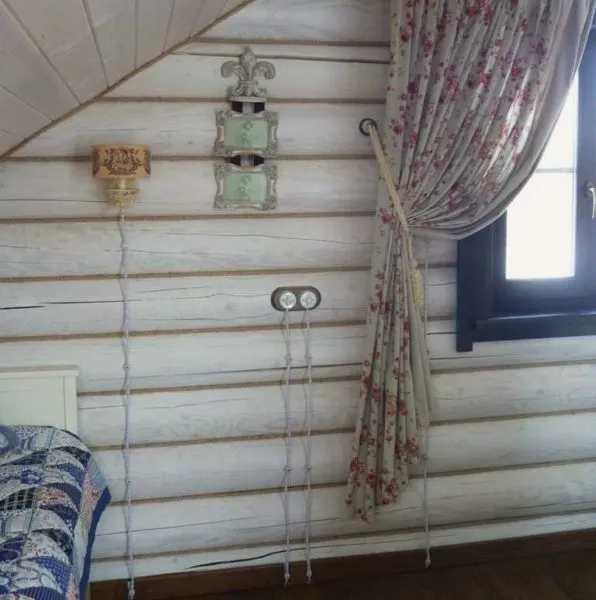

Интерьер с ретро проводкой в деревянном доме

Некоторое время назад распространенным методом было закрепление проводов на стенах при помощи изоляторов, а затем проводов прокладывались витыми пучками. Затем появилась мода на скрытую проводку. Все старались скрыть провода насколько возможно, оставляя видимыми только рамки розеток и выключателей, и даже они старались сделать менее заметными.

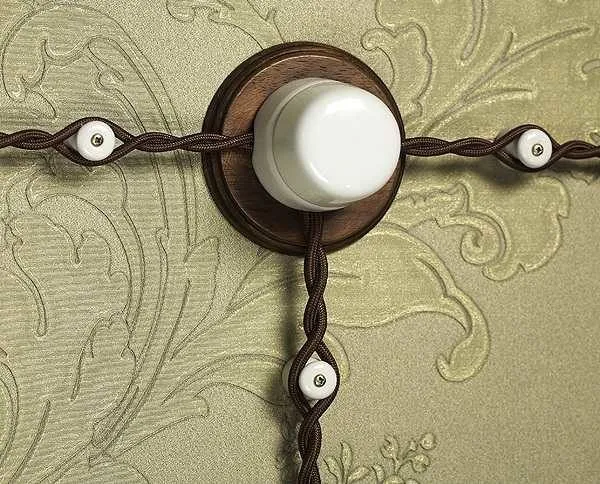

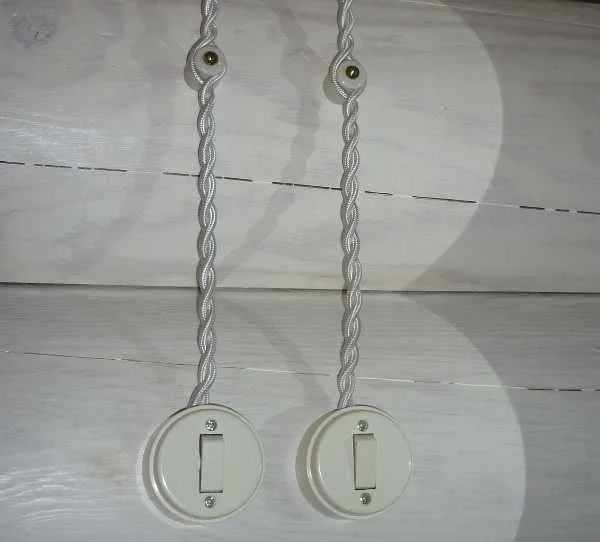

С некоторыми стилями ретро проводка сочетается идеально

Причины, по которой выбирают наружную проводку

Первая причина ясна — эстетические соображения. Вторая — технические сложности при выполнении скрытой проводки в домах из бревна. По требованиям ПУЭ в сгораемых конструкциях (деревянных стенах) прокладка проводки может проводится только в глухих (без перфорации) металлических коробах. Второй вариант — в негорючей штукатурке. Причем окружать проводник должен слой в 1 см. Мягко говоря, это трудновыполнимо.

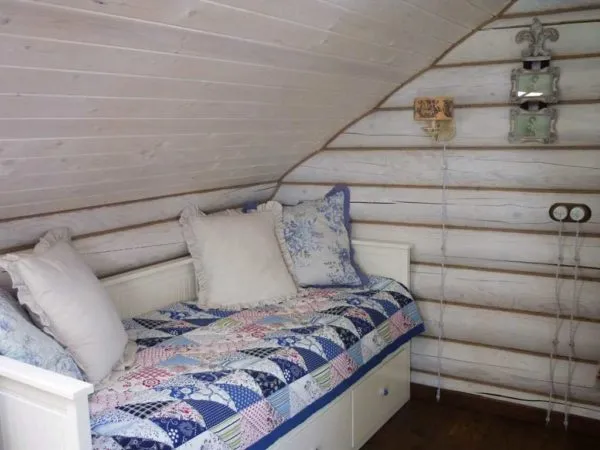

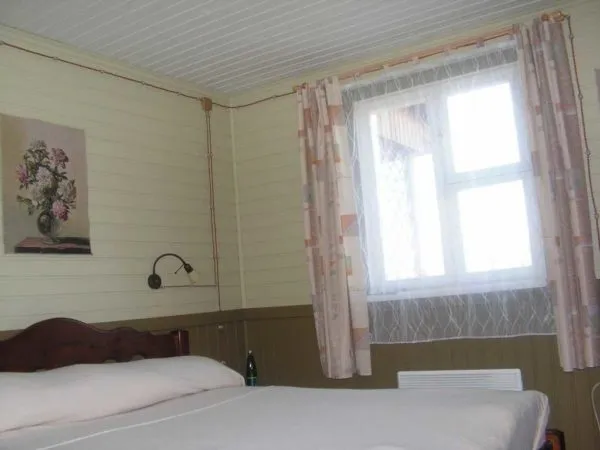

Грамотно сделанная ретро проводка служит украшением интерьера

Проблема в прокладке кабеля проводки в металлических коробах состоит не только в том, что придется делать глубокие штробы. Основная сложность в том, что деревянный дом все время меняет свою высоту. Даже после того как прошла основная усадка, изменения есть и носят они сезонный характер — во влажные периоды стена становится выше, в сухие оседает. Разница в высоте может составлять до 5-7 см на один этаж. Так как металлические короба не тянутся, это становится серьезной проблемой. В общем, получается, что открытую проводку сделать проще. Ну а раз уж провода будут тянуться поверх, то из них можно сделать украшение, что и получается, если грамотно сделать ретро-проводку.

С точки зрения пожарной безопасности она вполне соответствует требованиям: монтируется на расстоянии 12-18 мм от горючих стен, опирается на керамические или металлические (негорючие) изоляторы. Провод для прокладки используется витой, с пониженной горючей способностью. Так что и с этой стороны проблем нет.

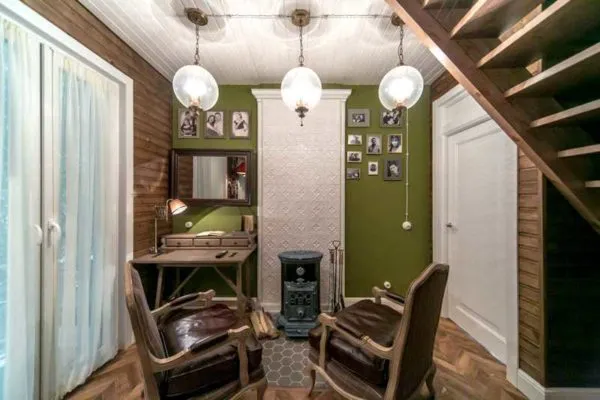

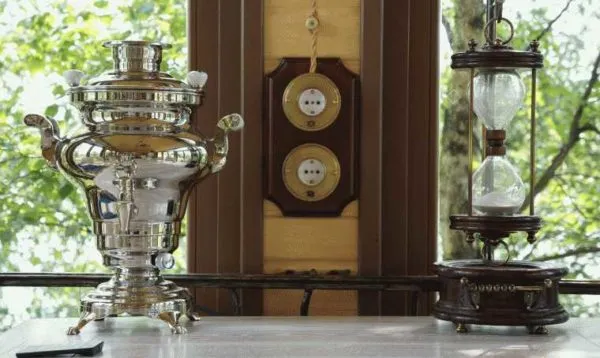

Если выдержать все в едином стиле, выглядит очень неплохо

Розетки, выключатели, распаечные (монтажные) коробки можно использовать обычные — пластиковые. Но чтобы выглядело все органично, имеет смысл поставить фарфоровые или металлические и тоже в стели «ретро». Они также отвечают требованиям безопасности, так как сделаны из несгораемого материала.

Материалы для ретро-проводки

Для устройства ретро-проводки необходим специальный витой шнур и изоляторы (ролики). Остальные составляющие — распаечные коробки, выключатели и розетки для экономии можно взять обычные пластиковые. Важно чтобы они отвечали требованиям: у них должны быть задние стенки из негорючих материалов. То есть можно брать те, которые разрешено монтировать на сгораемые стены.

Витой кабель

Витой шнур для ретро проводки делают на основании многожильного медного проводника, который упаковывают в ПВХ изоляцию. Таких оболочек две. Поверх второй наносится текстильная оболочка. Обычно это технический шелк, который пропитан антиперенными составами (понижают горючесть). Может быть оплетка из хлопка.

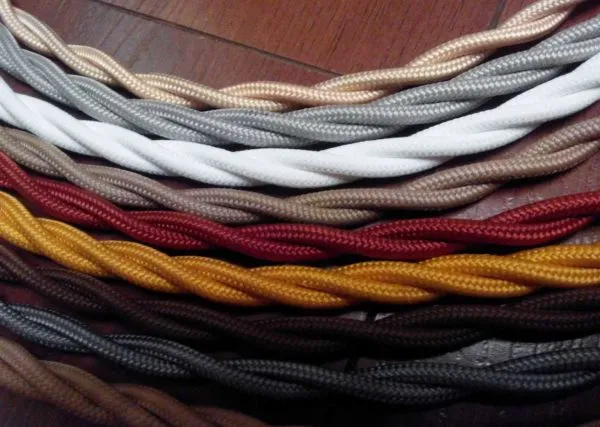

Витой кабель для ретро-проводки

Виды кабелей

Кабели бывают из 2, 3 или 4 проводников. Для выполнения ретро проводки по всем правилам понадобится витой кабель из трех проводов: один проводник будет фазным, второй — нулем (нейтралью), третий — защитным («землей»).

Выпускаются витые кабели с сечением жил 1,5 мм2 и 2,5 мм2. Больших сечений нет. При разработке схемы надо это учитывать и проектировать проводку по типу лучевой разводки. На розетки берут кабель сечением 2,5 мм2, на каждую линию можно «повесить» 2-4 штуки. Но суммарная мощность подключенных приборов не должна превышать 3 кВт, причем величина потребляемого тока не должна быть больше 16 А. Вот тут придется покрутиться, особенно в кухне, где включается много мощной бытовой техники. Но для кухни часто выбирают в качестве отделки плитку, а ее кладут на выровненную штукатуркой стену. На плитке витой шнур смотреться не будет точно, так что имеет смысл делать скрытую проводку.

На освещение берут витой кабель сечением 1,5 мм2, на одной линии максимальная нагрузка 2 кВт или 10 А потребляемого тока. Для освещения этого обычно более чем достаточно даже на две комнаты — можно включить 20 штук стоваттных ламп, а экономок или светодиодных и того больше.

Шнур для ретро-проводки надо выбирать не столько по внешнему виду, сколько по качественным показателям

Производители

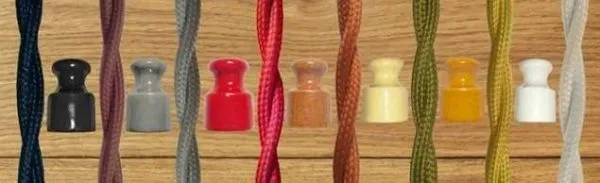

Производители витого кабеля для ретро проводки предлагают довольно широкую палитру цветов оплетки на выбор. С этим проблем нет. В продаже сегодня есть кабель европейского и российского производства. Европейский дороже примерно на 20-30%. Наиболее известные итальянские фирмы Gambarelli, Cordon Dor, Fontini Garby. Из этих трех производителей лучший провод у Gambarelli. Он самый жесткий, хорошо ложится на изоляторы. Но стоят эти кабели немало: метр 3*1,5 стоит порядка 2-4$, а 3*2,5 обойдется в 3-5$ за метр. Есть еще немецкий производитель Replikata, да и много других, но у них нет представительств в России, заказывать надо на «родном» сайте. Правда, заказ вместе с доставкой обходится почти в 2 раза дешевле, чем покупка аналогичного товара «на месте». Так что стоит поднапрячься.

Элеткрокабели в стиле ретро есть импортного и отечественного производства

Есть также российские производители: фабрика электрических товаров «Гусевъ», VILLARIS (российско-испанская), Gemini Electro, Bironi. Тут цены значительно скромнее: цена за метр трехжильного витого кабеля 3*1,5 — от 87 руб (это около 1,3$), с более толстой жилой — 2,5 мм2 —  121 руб/м (порядка 1,8$).

Как сэкономить

Даже если брать относительно недорогие провода для ретро-проводки российского производства, сумма в итоге набегает немалая. Линий получается много, ведь розеточные группы надо тянуть каждую отдельно от щитка. Получается солидный метраж. Чтобы сэкономить, можно сплести кабель самостоятельно из подходящего по характеристикам шнура. Есть два варианта:

• БПВЛ. Провод бортовой, медный многожильный. Каждая жила луженая. Оболочка — ПВХ платификат, поверх которой лакированная ХБ обмотка. Бывает разного цвета, но так как это технический провод, а не дизайнерский, надо смотреть какие цвета есть в магазинах. Цена метра провода сечением 2,5 мм2 (ПодольскКабель) — около 8 рублей (при долларе 65-66 руб). Даже с учетом того, что на один кабель надо 3 жилы, да еще на скрутку уйдет 25-30% длинны, получается что самодельный будет стоить немногим больше 31 рубля. Правда, надо учесть временные затраты на «плетение».


  Провод БПВЛ из которого можно сплести ретро-кабель

• РКГМ. Медный многожильный провод в двухслойной кремнийорганической резиновой изоляции, поверх которой нанесена оплетка из стекловолокна с пропиткой кремнийорганическим составом, сверху покрыт лаком. Хорош это провод тем, что выдерживает температуры до 180°C, ну а плох — наличием стекловолокна и отсутствием расцветок. Он может быть белым или серым. Стоит больше — один метр сечением 2,5 мм2 — от 30 руб/м. Так что тут уже стоимость метра готового изделия 117 руб, что вполне сравнимо с готовыми российскими изделиями. Но такой кабель имеет значительно больший запас прочности. Но насколько он будет востребован — вопрос.

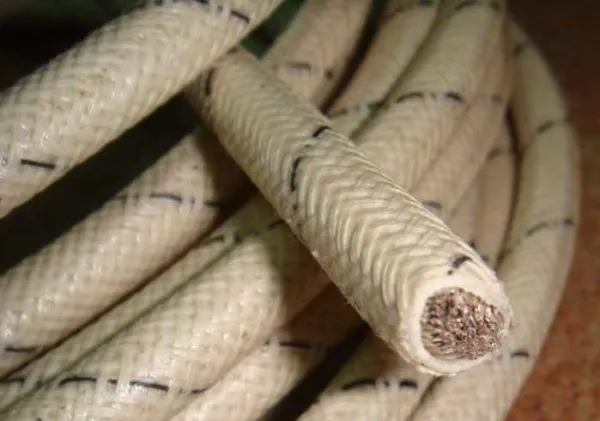

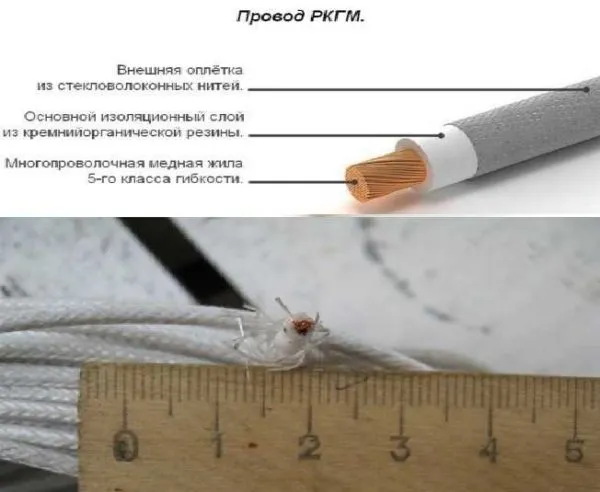

  Это — провод РГКМ

Кроме экономии этот вариант хорош тем, что при необходимости можно сплести шнур большего диаметра. Эти провода есть и на 4 и на 6 мм2. Так что можно дерзать. Второй плюс — можно шнур не просто свить-скрутить, а сплести что-то, хоть обычную косичку. Правда, расход шнура при этом будет больший, но вид точно получится винтажный.

Плести лучше по месту — отрезали кусок нужной длины добавив 20-30% идет на скрутку (на 1 метр готового кабеля идет 1,2-1,3 метра шнура). Закрепили вверху, дальше скручиваете до места установки первого изолятора по часовой стрелке. Обошли изолятор, а дальше крутите в обратном направлении — против часовой стрелки и так далее. Чем хорош этот вариант? Не надо мучатся с заплетающимися концами они раскручиваются «автоматом», и, при усадке деревянного дома, можно будет снять проводку с изолятора, сделав несколько витков, устранить провисание кабеля.

Изоляторы

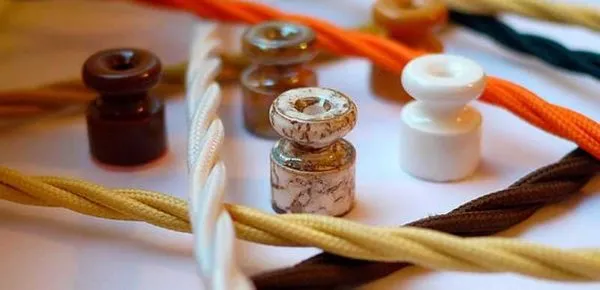

Под фиксацию витого кабеля необходимы изоляторы или ролики. Делают их из керамики, могут они быть окрашены в разный цвет. Диаметр основания могут иметь 18-22 мм, высоту — от 18 до 24 мм. Верхняя часть есть двух типоразмеров: узкая и широкая.

Если кабель будете использовать из двух проводов, можно брать те, что с узкой верхушкой, если проводов будет три — удобнее с широкой. В остальном никаких требований и ограничений.

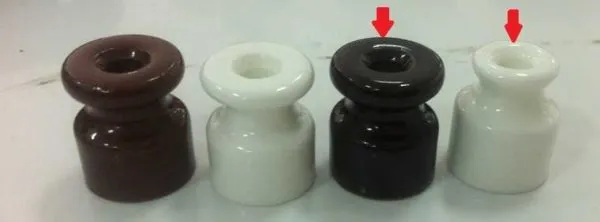

Верхняя часть может быть узкой или широкой

Для установки крепежа через весь изолятор идет сквозное отверстие. В зависимости от размера изолятора надо подобрать саморез для дерева или дюбель для каменных или бетонных стен. Цвет крепежа подбираете в зависимости от цвета керамики, а по длине — он должен заходить в стену не менее чем на 2/3. Так что придется искать длинные и тонкие. Некоторые производители продают крепеж в комплекте. Очень удобно и сильно экономит время.

Розетки, выключатели и распаечные коробки

Как уже говорили, можно использовать обычные розетки/выключатели, но сама ретро проводка в таком случае смотрится несколько странновато. Основной шик как раз в вот этих странных и необычных вещицах, которые как раз и придают всей затее тот самый шарм.

Очень интересная серия российской фирмы Bironi (Бирони)

На рынке снова-таки есть ретро-электрика родом из Европы, есть российского производства. Если по поводу оформления отечественные производители мало в чем уступают, то по качеству электрической части лучше все-таки европейская продукция. Можно также найти подобные изделия китайского производства. Тут снова-таки по внешнему виду может быть все неплохо, но качество контактов — как повезет (собственно, как обычно).

Тем не менее, покупают обычно керамические розетки и выключатели российского производства. Слишком высока разница в цене. Одна керамическая единица розеток/выключателей родом из Европы стоит от 20-30€ (есть и значительно дороже). Выключатели российского производства стоят от 1000 руб (около 14€).

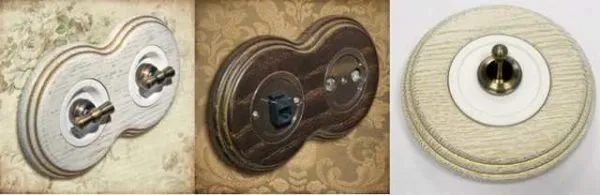

При установке можно, как на фото, использовать рамки или подкладки. Они тоже есть в довольно широком ассортименте. Можно подобрать их в тон стен, можно купить некрашеные и на месте оформить так как вам хочется. В принципе, можно обойтись и без них, но только в брусовом доме.

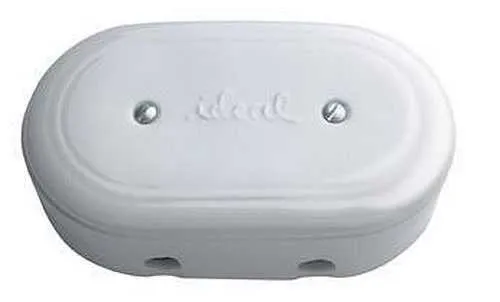

Длинная распаечная коробка для ретро-проводки

Также есть из керамики распаечные коробки. Обычно они круглые, но имеют относительно небольшие размеры. Только у испанской фирмы  Llinas есть длинные фарфоровые монтажные коробки. У них же кстати, меньшие цены на остальную продукцию примерно на 30% (если сравнивать со среднеевропейскими), а качество вполне пристойное.

Правила устройства

В общем и целом, соблюдать надо общие правила прокладки проводки:

• каждое ответвление делается в монтажной (распаечной) коробке;
• от коробки линия опускается вертикально вниз;
• минимальное расстояние розетки/выключателя от дверного косяка или оконного откоса — 10 см;
• расстояние от коммуникаций (водопровод, газопровод, отопление) — не менее 50 см;

По современным нормам высота установки розеток и выключателей не нормируется, а также разводка от автомата может идти под потолком или в полу. Многим не нравится большое количество проводов, которое придется тянуть на виду. В каждой комнате, как минимум, под потолком должно быть две отдельных трассы — на освещение и на электророзетки. Уже такое обилие проводов сложно сделать привлекательным. Потому некоторые хозяева предпочитают скрыть подводку за чистовым потолком. Там, обычным кабелем подходящего сечения, ведут питание от автомата, установленного на домовом щитке. Распаечную коробку устанавливают сразу под потолком (не нарушение, но работать неудобно), от нее опускают вниз витой провод до выключателя или розетки.

Правила прокладки открытой ретро проводки

Но это были общие правила. Теперь собственно о том, как монтировать витой электрокабель. Сначала устанавливают изоляторы. Максимальное расстояние между ними — 80 см, оптимальное — порядка 50-60 см, в некоторых случаях приходится делать 30 см. Если говорить о доме из бревна, устанавливают изоляторы для ретро проводки в каждый второй венец.  Это самый лучший вариант.

Как показано на рисунке выше, розетку или выключатель ставят примерно на расстоянии 50 см от последнего изолятора. Это расстояние можно сделать немного меньше, но лучше не увеличивать — провод может провиснуть. Его, конечно, можно обрезать и подключить заново, но не всегда хочется возится.

Нормы размещения изоляторов из старой книги

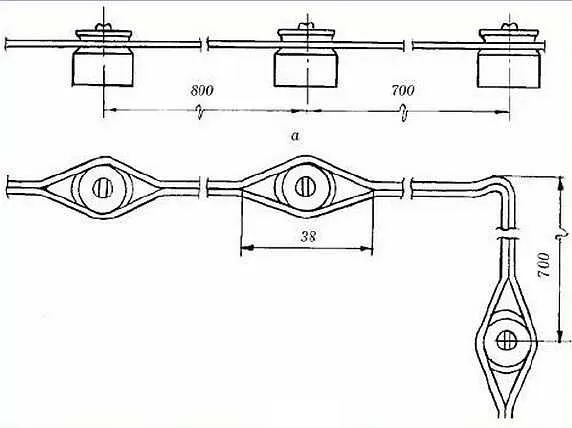

На фото выше показано на каком расстоянии друг от друга устанавливать изоляторы при повороте проводки. Это нормы из старого учебника, но они, скорее всего, актуальны и сейчас.

Ретро проводка в интерьере

Вообще, чтобы открытая проводка хорошо смотрелась, надо очень постараться. Ведь все находится на виду, все огрехи бросаются в глаза. Если ретро-проводка делается в деревянном доме, то от каждого неверно закрученного шурупа остается след, который замаскировать сложно.  Потому перед началом работы нарисуйте все на плане, перенесите всю разметку на стены и только потом начинайте. Если вы не уверены в том, правильно ли вы разместили розетки/выключатели, не знаете хорошо ли они будут выглядеть именно в этом месте, попробуйте закрепить под потолком шнур (хоть на малярный скотч, хоть очень тонкими гвоздиками). Так можно будет с большей вероятностью представить как все вместе будет смотреться.

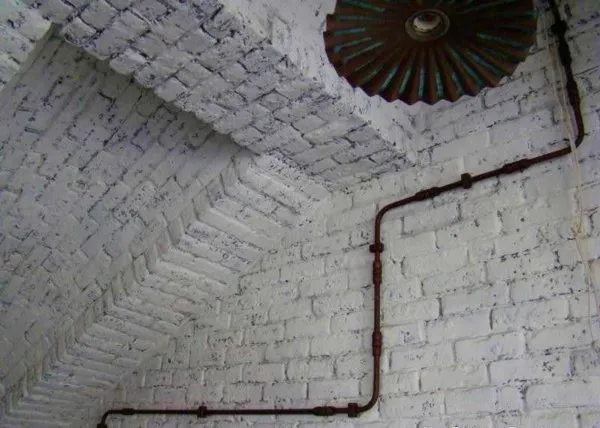

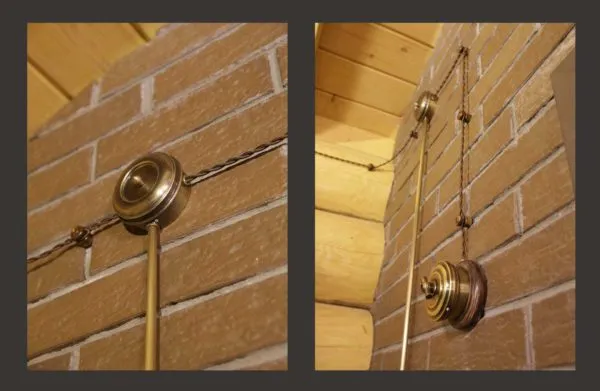

Комбинированный вариант — в трубах и без

Еще момент. Если деревянный дом еще «садится», провода натягиваете. Если сруб уже отстоялся или сложен из клееного бруса и усадки ожидать не стоит, лучше провода не натягивать. Они не должны провисать, но и слишком натянутыми быть не могут. В общем, удачи! А для вдохновения несколько фото того, как можно сделать ретро проводку.

Фото интерьеров

Всегда лучше посмотреть несколько уже «готовых» помещений. Так проще понять что же именно вам нравится, а что нет, составить предварительное представление о том, как все может выглядеть.

Пример разводки снизу — кабель идет под чистовым полом в металлическом коробе, по стенам поднимаются только витые шнуры к месту установки розеток и выключателей

Цвет подрозетника может быть контрастным по отношению к стене, но он также должен присутствовать в других деталях интерьера

Неплохо смотрятся и на обоях, так что ретро проводку можно сделать и в квартире, но стиль должен соответствовать….

Это вариант с пластиковыми монтажными коробками и выключателями

Ретро-проводка может быть сделана в трубах. В них закладывается обычный кабель

Так выглядит ретро проводка из труб в интерьере

Как можно организовать двойную розетку в узком простенке между окнами

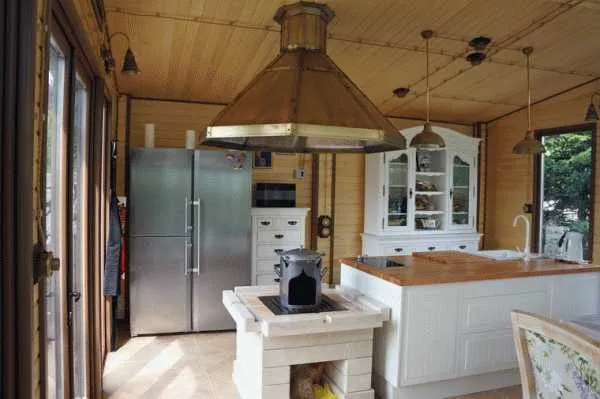

На кухне проводка в стиле ретро тоже смотрится вполне органично

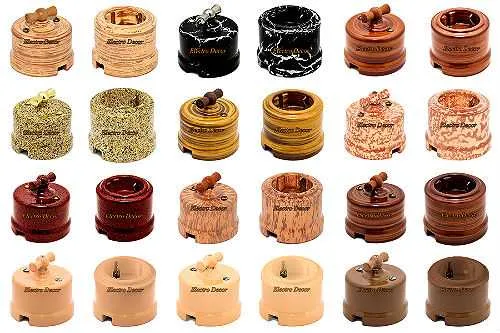

Коллекции розеток/выключателей в ретро стиле

Часто на идею оформления всего помещения может натолкнуть конкретная вещь. Если речь идет о специальных электрических монтажных изделиях в стиле ретро, то такой вещью может стать даже розетка или выключатель. Некоторые коллекции и интересные модели разных производителей выложим ниже. Они разные по оформлению, возможно, что-то понравится вам.

Наиболее популярная модель ретро выключателей — так называемая бабочка

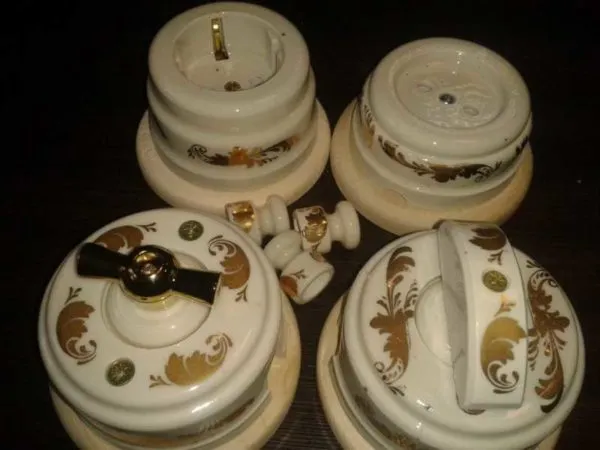

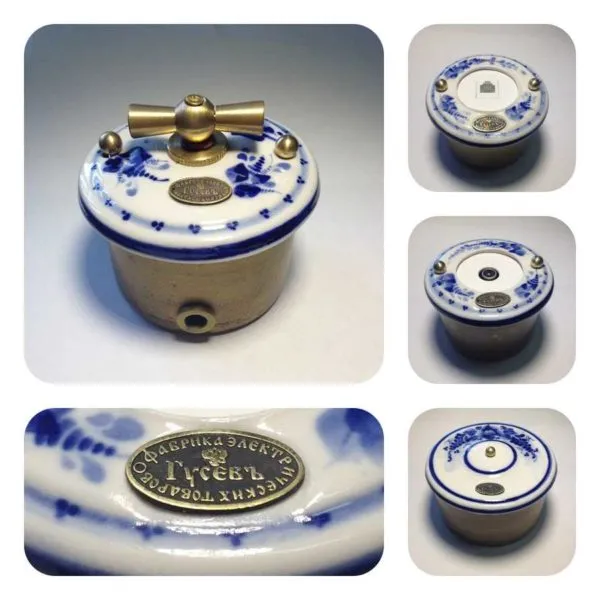

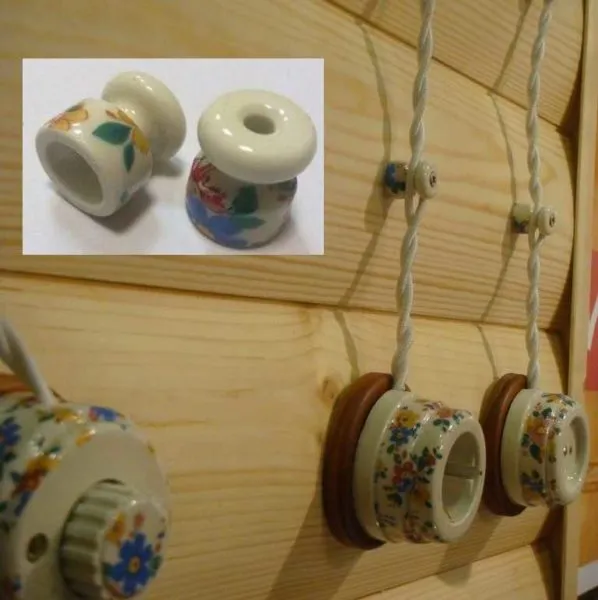

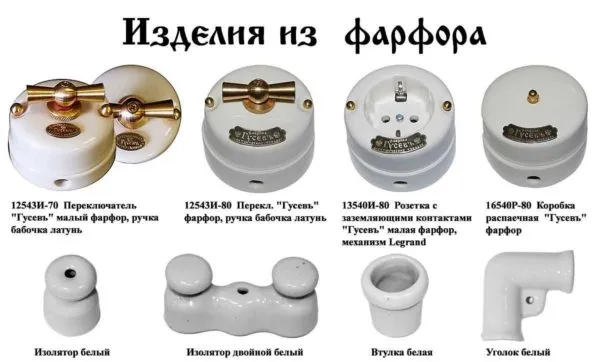

Российская фирма Гусев выпускает фарфоровые розетки/выключатели с росписью

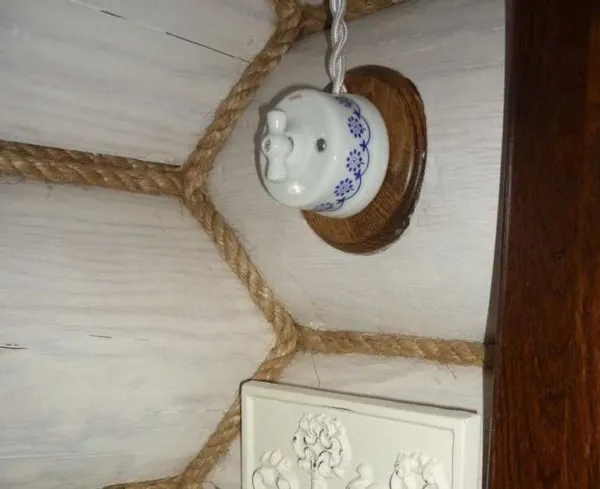

Это их электрика в белом с латунными элементами

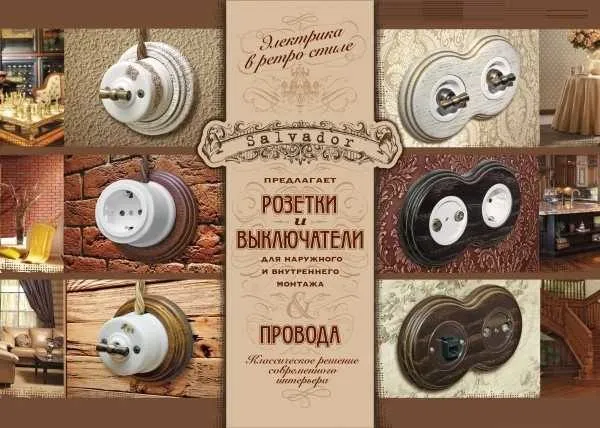

Еще одна хорошо зарекомендовавшая себя фирма — Сальвадор

Это их интересные сдвоенные розетки

Роспись все-таки смотрится неплохо, но требует чтобы стиль соответствовал

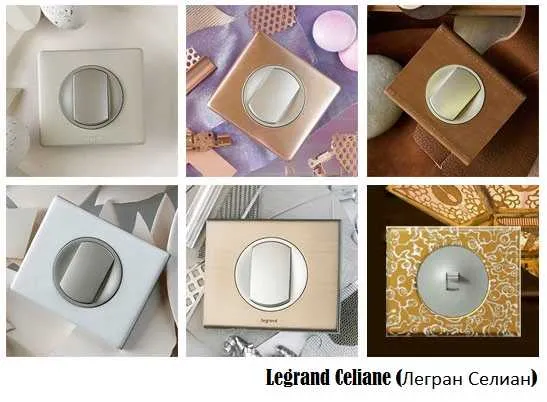

Это фарфоровые выключатели хорошо известно фирмы Legrand. Стиль совсем другой

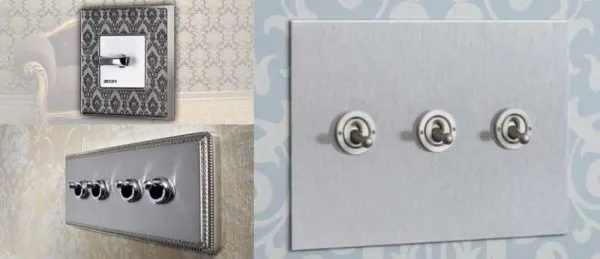

Есть и такие. Они больше будут сочетаться со стилем модерн или ретро

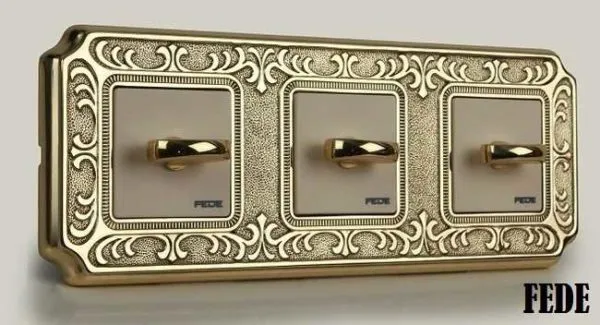

И такой вариант. Его, кажется, можно вписать даже в классику

Как понять что нужно менять проводку?

Существует несколько признаков того, что проводка в квартире или доме нуждается в замене:

1. Возраст проводки: Если проводка была установлена более 30-40 лет назад, то это является первым признаком того, что проводка может быть изношенной и нуждаться в замене.

2. Появление коротких замыканий: Если в вашем доме или квартире постоянно происходят короткие замыкания, это может быть связано с изношенностью проводки и ее повреждением.

3. Искажение звука из динамиков: Если вы замечаете искажение звука из динамиков при включении электроприборов, это может быть признаком проблем с проводкой.

4. Появление электрических дуг: Если при выключении выключателя в квартире или доме возникают искры или электрические дуги, это может свидетельствовать о проблемах с проводкой.

5. Появление запаха гари: Если вы чувствуете запах гари в квартире, это может быть вызвано повреждением проводки и требует немедленного реагирования.

6. Изменения в электропотреблении: Если в последнее время вы заметили изменение в электропотреблении в квартире или доме, это может быть признаком проблем с проводкой.

Если вы заметили какие-либо из перечисленных выше признаков, рекомендуется обратиться к профессиональному электрику, который сможет оценить состояние проводки и принять решение о замене или ремонте.
