Проводка по потолку — секреты укладки электропроводки и скрытия проводов своими руками, установка выключателя — фото и видео
Требования к монтажу в зависимости от типа прокладки
Корректная установка подразумевает не только соблюдение общих норм, поскольку для каждого типа проводки внутри квартиры разработаны специфические стандарты. Самым универсальным методом является проводка, идущая по потолку.

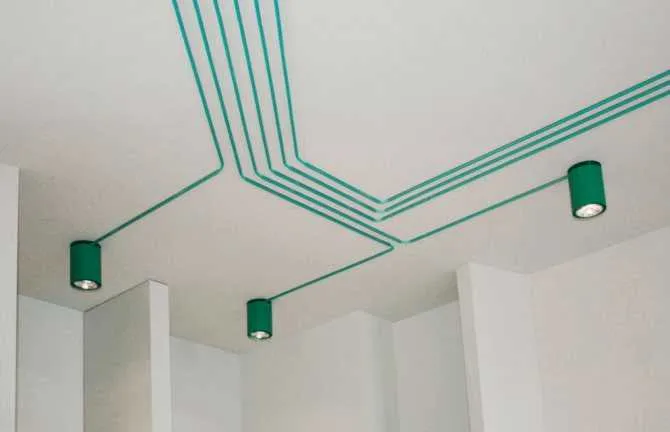

Открытая прокладка
Самым простым способом является открытая прокладка. Смотрится, конечно, не совсем красиво, но зато не надо под провода штробить стены. В квартире такой метод представить трудно, а вот в подсобных помещениях загородных домов такая картина – не редкость. Но даже для такого примитивного способа прокладки существуют свои требования:
- Для выполнения электропроводки открытым способом применяются плоские провода АПРВ, АПР или АППВ. Если стены помещения горючие (например, выполненные из дерева), между проводами и основанием прокладываются асбестовые листы толщиной не менее 3 мм. Расстояние от провода до края листа – свыше 5 мм. Асбестовую прокладку крепят к стене гвоздями с шагом от 200 до 250 мм в шахматном порядке. Для нескольких групп проводов допускается использование одной общей прокладки из асбеста (расстояние между смежными проводами должно быть 5 или более мм).
- К стене провод крепится жестяной полоской через картонную прокладку. Причем для этой цели используется специальный картон-электроизолятор. Ширина и длина прокладки должны превышать аналогичные размеры жестяной скобы на несколько миллиметров. Провод должен обхватываться крепежным элементом достаточно плотно.
- Внутри соединительной коробки нельзя допускать соприкосновения изолированных концов проводов.
- Перед вводом в коробку провода прикрепляются к стене. Расстояние от корпуса коробки до элемента крепления – 50 мм.
Розетки и выключатели при проводке открытым способом монтируются на специальных подрозетниках: пластиковых или деревянных. Их диаметр превышает аналогичный размер розеток на 8 – 10 миллиметров.
Закрытого типа
Самый безопасный способ прокладки внутренней электросети – закрытый. Провода в этом случае находятся внутри негорючего материала. Они недосягаемы для случайных механических повреждений, не окисляется и не угрожает квартире пожаром.

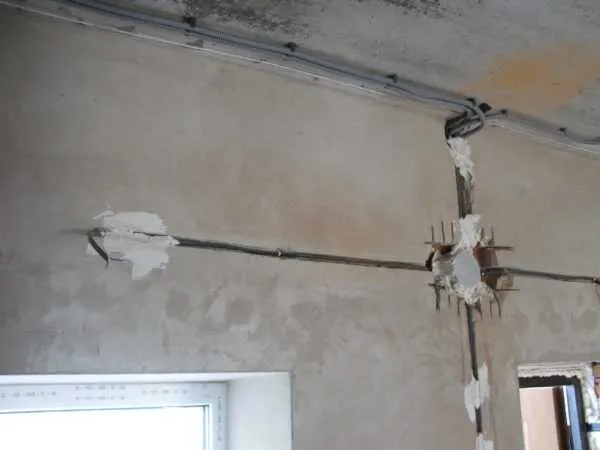

Электропроводка скрытого типа в квартире
- Если стены дома возведены из дерева, то закрытая проводка, как и открытая, выполняется по асбестовым листам. Эти требования не действуют, если дом построен из кирпича или железобетона.
- Не допускается пересечение плоских проводов. Если это неизбежно, место пересечения следует усилить изоляционной лентой (3 – 4 слоя на каждый провод).
- В штробах провода закрепляются при помощи алебастра. Часто используют специальные пластиковые хомутики. При закрытой проводке не допустимо использование гвоздей в качестве крепежных элементов.
- Ответвления и соединения проводов выполняются методами сварки, опрессовки либо пайки. Можно данные операции произвести при помощи специальных зажимов в пространстве ответвительных коробок.
- Если стены в квартире обшиты гипсокартоном, электропроводка отлично размещается под его слоем и не требует штробления канавок в основании. В гипсокартонных листах сверлятся несколько отверстий довольно большого диаметра – от 30 до 40 мм по направлению трассы проводки. Через эти отверстия можно протолкнуть проволочную петлю, при помощи которой и протягиваются провода в нужном направлении. Однако это актуально только тогда, когда замена проводки производится в уже отделанном помещении. Если гипсокартон еще не смонтирован, проще сначала выполнить разводку электросети, а потом обшивать стены.
Комбинированный метод
Прокладка электропроводов внутренней сети в квартире может осуществляться и комбинированным способом с использованием кабель-каналов. Такой метод – нечто среднее между открытым и закрытым типами монтажа проводки. Кабельный канал может быть изготовлен из негорючего пластика, алюминиевого сплава или оцинкованной стали. Монтируется он легко, но в этом деле присутствуют некоторые требования,нарушив которые, можно обречь себя на бесконечные переделки:
Первым делом надо правильно выбрать тип короба. В продаже есть несколько вариантов исполнения кабельных каналов. Это и настенные модели, напольные плинтусы, модификации потолочного типа и пр. Самым распространенным (и самым практичным) вариантом является настенный кабель-канал, изготовленный из пластика.

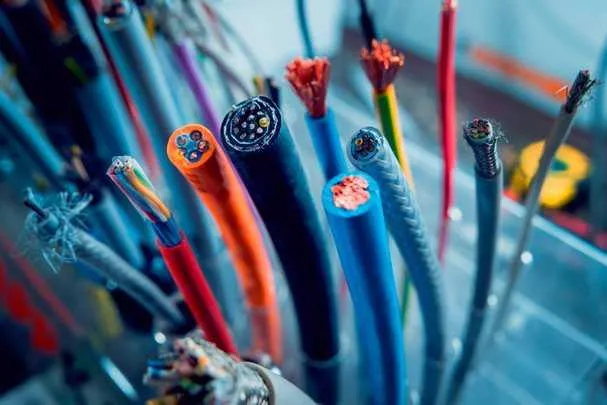

Выбор материала и сечения проводов
Для того чтобы проложить проводку, вам необходимо знать, какие провода купить и какое у них должно быть сечение. На современном рынке стройматериалов и электротехники можно найти великое множество продукции разнообразных брендов. Но для нас достаточно будет знать два основных вида, которые представляет рынок — это ВВГ и ПВС. ВВГ — винил-винил голый, то есть, каждая жила в виниловой изоляции, а все эти жилы — еще в одной изоляции. Обычно в строительных магазинах такой кабель только одножильный, то есть, его жилка литая, а не из сотни тоненьких проволочек.
ПВС — провод с виниловой изоляцией соединительный. Самый распространенный медный провод, который используют как для проводки, так и для изготовления переносок и других приспособлений. Данный кабель выполнен из меди и имеет многожильные провода, то есть, одна его жилка состоит из сотни тоненьких жилок, это положительно сказывается на его электропроводности и в целом — на качестве изделия.
Если вы собираетесь частично изготовить проводку, то тогда вы должны узнать, какими проводами она у вас уже смонтирована. Если медь одножильная, выбирайте ВВГ, если алюминиевая лапша, то выбирайте АВВГ — тот же самый ВВГ, только алюминиевый. Если вы полностью решили менять проводку, тогда однозначно остановите свой выбор на кабеле ПВС.
Выбираем сечение. Обычно современную проводку изготавливают отдельно для группы освещения и для группы розеток, а на особо мощные потребители — и вовсе ведут отдельную линию от щитка. Так вот, линию для освещения ведут с помощью провода 1,5 мм², а розеточную линию достаточно будет проложить проводом 2,5 мм². Кстати, данные значения соответствуют ПУЭ.
Если вы хотите индивидуально рассчитать сечение проводников, тогда посчитайте всю нагрузку на линию. Например, мы ведем отдельную линию на кухню. Там у нас расположена стиральная машина (1,5 кВт), чайник электрический (2 кВт), микроволновка (1,5 кВт), мелкие кухонные приборы, такие как миксер и блендер (1 кВт). Складываем все вместе и получаем, что при одновременном использовании потребляемая мощность составит 6 кВт/ч. 6000/220=27 ампер, — это ток, потребляемый вашими приборами.
Провод в 2,5 мм² пропускает именно 27А, кабель 1,5 мм² пропускает ток в 4,1А. Если у вас более мощная техника, например, электроплита, тогда берите более мощный кабель — 4 мм², который способен пропускать ток в 38А. Если у вас планируется светодиодное освещение, — тогда на группу освещения выберите 1 мм². Меньше брать не стоит, так как не исключены случаи установки обычных вольфрамовых ламп. Опираясь на данные цифры, рассчитываем сечение наших проводников.
Способы прокладки проводки по потолку для разных видов поверхностей
Деревянное потолочное основание

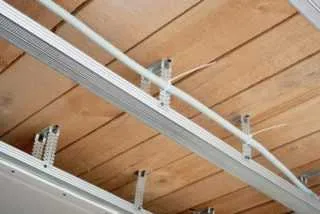

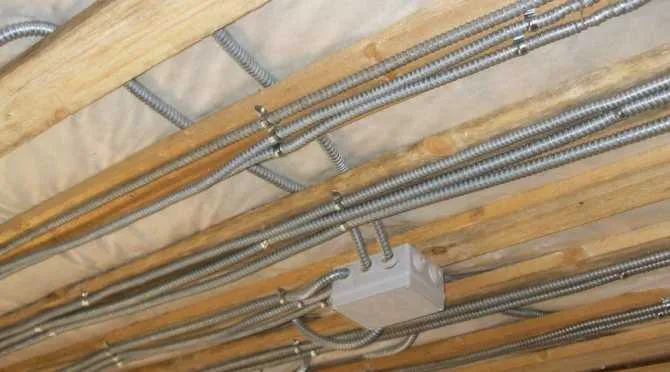

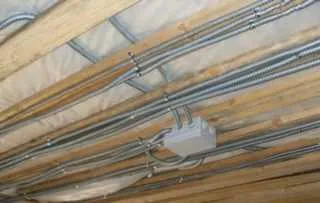

Проводка в потолке из дерева в металлической гофре
Проводка под натяжной потолок по деревянной поверхности осуществляется с использованием стальных труб. Внутренний диаметр напрямую зависит от размера проводов. Если сечение позволяет, допускается прокладывать в нем несколько кабелей.
Процесс установки:
Провести разметку, где в скором времени будут прокладываться кабели.
Разметить и установить проходные и распределительные коробки.
Нарезать трубы необходимой длины, надежно зафиксировать их на поверхности потолка и с помощью сварки соединить все элементы.
Все подъемы, спуски и повороты важно производить строго под прямым углом или ответвлением от монтажного короба.
Применяя протяжку, кабель надежно зафиксировать в интервале от одного короба до другого.
Организовать систему заземления.
Металлическая поверхность
Монтаж проводки на металлическую поверхность
Металл – хороший проводник электричества, поэтому очень важно во время монтажных работ соблюдать все требования нормативных документов и правил. Если позволяет категория квартиры и условия, размещать проводку нужно в трубах, изготовленных из электротехнического пластика
Алгоритм установки полностью идентичен технологии прокладки проводки по деревянному потолку.
Железобетонное перекрытие

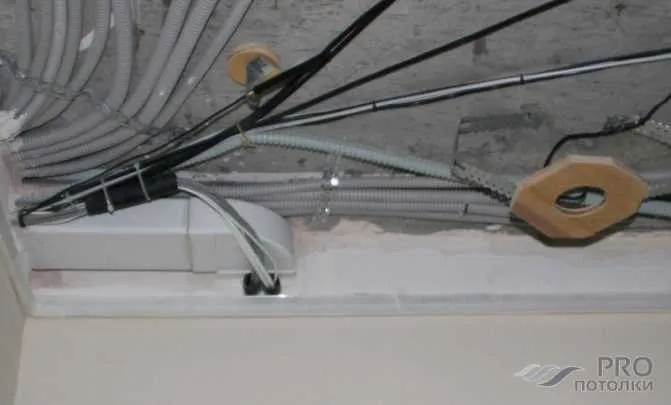

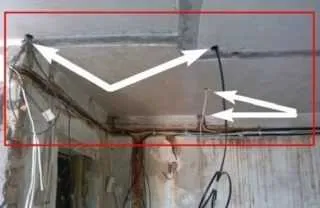

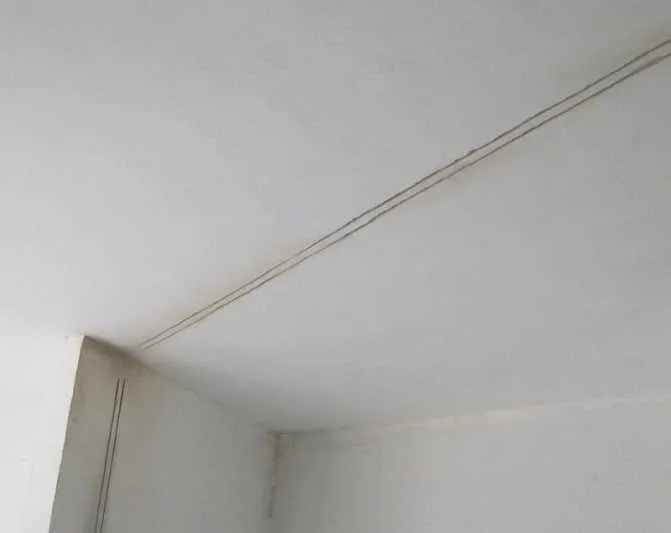

Закрытая прокладка проводов по железобетонному потолку
Если речь идет о железобетонном потолке, проводка должна осуществляться по специальным каналам. Единственное неудобство реализации — внутри и по краям плит имеются остатки грудок бетона, что значительно затрудняет протяжку кабеля.
Существуют следующие способы, предназначенные для открытой прокладки кабеля по железобетонным плитам:
- специальными крепежными скобами;

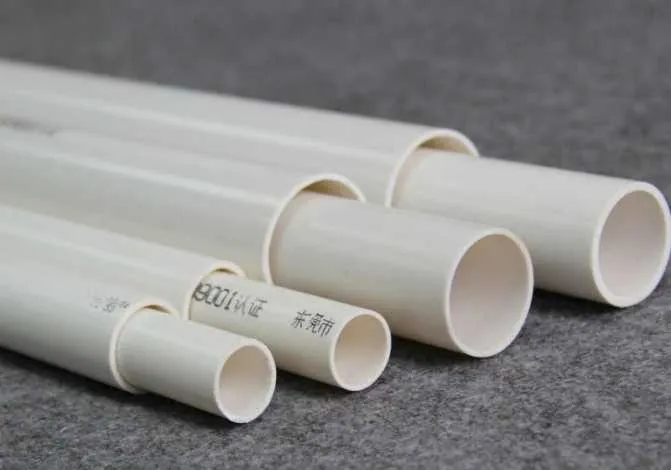

- в электротехнических трубах из пластика, которые крепятся на клипсы;
- в пластиковых гофрированных трубах, которые надежно крепятся специальными клипсами;
- в стальных защитных гофрах, которые закреплены хомутами или скобами.
Фальш-потолки

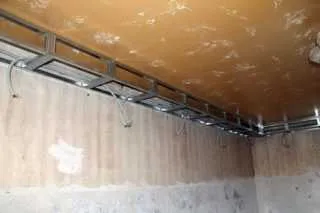

Подготовка гипсокартонного подвесного потолка. Проводка в коробе
Фальш-потолки относятся к подвесному виду. Такие конструкции чрезвычайно популярны, так как создают привлекательный интерьер и позволяют внутри скрыть разные коммуникации. Однако есть один весомый недостаток – ограниченный доступ к проводам и кабелям, монтируемым к распределительным коробкам.
Гипсокартонная панель, реечные, кассетные и натяжные потолки, а также электропроводящая панель могут быть установлены в любом помещении. С учетом среды проводка под потолком проводится следующим образом:
- Крепятся кабели к базовому потолку.
- Если базовый потолок изготовлен из дерева, провода помещаются в стальные трубы.
- Для железобетонных и металлических поверхностей используют гофрированные изделия или электрические трубы, изготовленные из пластика.
Если нет опыта в проведении подобных работ, лучше нанять бригаду профессиональных строителей и разнорабочих, которые быстро, качественно и главное безопасно выполнят монтаж.
Роль мощности, потребляемой приборами при выборе сечения провода
Итак, известная мощность каждого электроприбора в доме, известное количество осветительных приборов и точек освещения позволяют посчитать суммарную употребляемую мощность. Это не точная сумма, так как большинство значений для мощностей различных приборов являются усредненными. Поэтому к этой цифре стоит сразу добавить 5 % от ее значения.
Усредненные показания мощностей для распространенных электроприборов
| Потребитель | Мощность, Вт |
| Телевизор | 300 |
| Принтер | 500 |
| Компьютер | 500 |
| Фен для волос | 1200 |
| Утюг | 1700 |
| Электрочайник | 1200 |
| Тостер | 800 |
| Обогреватель | 1500 |
| Микроволновая печь | 1400 |
| Духовка | 2000 |
| Холодильник | 600 |
| Стиральная машина | 2500 |
| Электроплита | 2000 |
| Освещение | 2000 |
| Проточный водонагреватель | 5000 |
| Бойлер | 1500 |
| Дрель | 800 |
| Перфоратор | 1200 |
| Сварочный аппарат | 2300 |
| Газонокосилка | 1500 |
| Насос водяной | 1000 |
И многие считают, что этого достаточно для подбора почти стандартных вариантов медного кабеля:
- сечение 0,5 мм2 для проводов на освещения точечных светильников;
- сечение 1,5 мм2 для проводов освещения для люстр;
- сечение 2,5 мм2 для всех розеток.
На уровне бытового использования электричества такая схема смотрится вполне приемлемой. Пока на кухне одновременно не решил включиться холодильник и электрический чайник, в то время как вы там же смотрели телевизор. Такой же неприятный сюрприз настигает вас, когда вы включаете в одну розетку кофеварку, стиральную машинку и микроволновку.
Не пропустите: Флизелиновые обои – не надо их бояться!
Мощность электроприборов конечно полезная и очень важная характеристика, а главное она информативная. По ней и о расходе электричества можно судить, и о качестве работы прибора. Но мощность при выборе сечения провода электропроводки играет скорей роль посредника.
Общая таблица для выбора сечения кабеля по мощности
| Сечение токопроводящей жилы, мм | Напряжение, 220 В | Напряжение 380 В | ||
| ток, А | мощность, кВт | ток, А | мощность кВт | |
| 1,5 | 19 | 4,1 | 16 | 10,5 |
| 2,5 | 27 | 5,9 | 25 | 16,5 |
| 4 | 38 | 8,3 | 30 | 19,8 |
| 6 | 46 | 10,1 | 40 | 26,4 |
| 10 | 70 | 15,4 | 50 | 33,0 |
| 16 | 85 | 18,7 | 75 | 49,5 |
Таблица выбора сечения кабеля для открытой проводки
| S | Медные жилы | Алюминиевые жилы | ||||
| мм2 | Ток | Мощн.кВт | Ток | Мощн.кВт | ||
| А | 220 В | 380 В | А | 220 В | 380 В | |
| 0,5 | 11 | 2,4 | — | — | — | — |
| 0,75 | 15 | 3,3 | — | — | — | — |
| 1 | 17 | 3,7 | 6,4 | — | — | — |
| 1,5 | 23 | 5 | 8,7 | — | — | — |
| 2 | 26 | 5,7 | 9,8 | 21 | 4,6 | 7,9 |
| 2,5 | 30 | 6,6 | 11 | 24 | 5,2 | 9,1 |
| 4 | 41 | 9 | 15 | 32 | 7 | 12 |
| 5 | 50 | 11 | 19 | 39 | 8,5 | 14 |
| 10 | 80 | 17 | 30 | 60 | 13 | 22 |
| 16 | 100 | 22 | 38 | 75 | 16 | 28 |
| 25 | 140 | 30 | 53 | 105 | 23 | 39 |
| 35 | 170 | 37 | 64 | 130 | 28 | 49 |
При использовании скрытой проводки необходимо выбирать провод с сечением на 25-30% больше, так как опасность возгорания увеличивается из-за быстрого его нагрева. Если по каналу проходит несколько токоведущих линий, то можно сечение увеличить и на все 40%.
Таблица выбора сечения кабеля для закрытой электропроводки (в кабель-канале, трубе)
| S | Медные жилы | Алюминиевые жилы | ||||
| мм2 | Ток | Мощн.кВт | Ток | Мощн.кВт | ||
| А | 220 В | 380 В | А | 220 В | 380 В | |
| 0,5 | — | — | — | — | — | — |
| 0,75 | — | — | — | — | — | — |
| 1 | 14 | 3 | 5,3 | — | — | — |
| 1,5 | 15 | 3,3 | 5,7 | — | — | — |
| 2 | 19 | 4,1 | 7,2 | 14 | 3 | 5,3 |
| 2,5 | 21 | 4,6 | 7,9 | 16 | 3,5 | 6 |
| 4 | 27 | 5,9 | 10 | 21 | 4,6 | 7,9 |
| 5 | 34 | 7,4 | 12 | 26 | 5,7 | 9,8 |
| 10 | 50 | 11 | 19 | 38 | 8,3 | 14 |
| 16 | 80 | 17 | 30 | 55 | 12 | 20 |
| 25 | 100 | 22 | 38 | 65 | 14 | 24 |
| 35 | 135 | 29 | 51 | 75 | 16 | 28 |
Все подобные таблицы содержат показатели мощности, но более важен показатель силы тока. Суммарную мощность достаточно легко посчитать, поэтому она и назначена “эталонным критерием”. Но максимальное значение употребляемого нагрузкой тока более важный показатель, и именно по нему нужно корректно выбирать сечение провода.

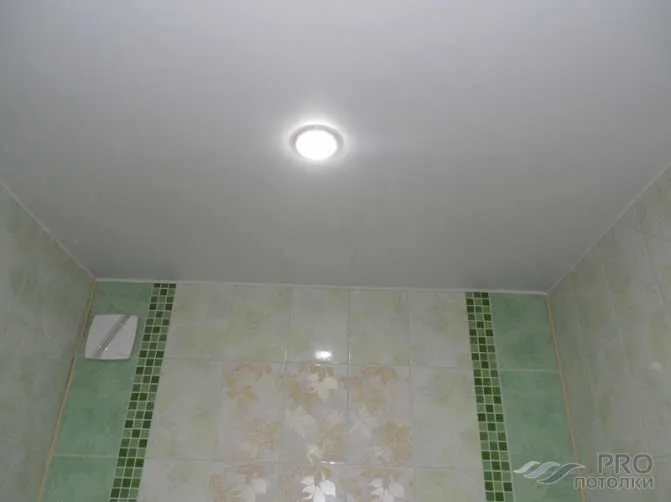

Создание проводки для точечных светильников под натяжной потолок
При проведении ремонта квартиры собственными руками стоит помнить, что в этом процессе нет мелочей. Если речь идет об установке натяжного покрытия, то в данном случае придется позаботиться и о проводке для точечных светильников, и о последующей их установке.
Такую работу стоит выполнять заранее. Можно воспользоваться услугами специалистов. Но при внимательном отношении и достаточной информированности получится это сделать и самому. Предварительно определяют особенности кабеля, количество спотов и их расположение. Создается разметка на базовой поверхности.

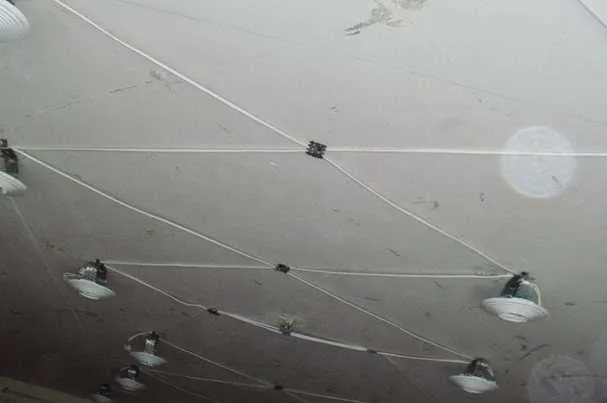

Схема проводки для точечных светильников под натяжной потолок
Наиболее распространены два типа разводки. Остановимся на них детальнее.
- Параллельная. Она подразумевает скрепление частей конструкции между собой последовательно на самих осветительных приборах или около них посредством проводников.
- Звезда. В этом случае соединяются шнуры в одной точке. А из нее уже идут отдельные кабели до каждого осветительного прибора.
При выборе варианта важно учитывать удобство для дальнейшего обслуживания и степень напряжения спотов
Как подобрать провод?
Перед тем, как начинать монтаж проводки для точечных светильников на натяжном потолке, важно правильно подобрать ее составляющие. Имеет большое значение сечение кабеля
Например, если требуется установить в гостиной одну люстру в центре и шесть спотов вокруг нее, то мы получим следующие цифры. Мощность точечных приборов обычно равняется сорока ваттам. То есть, общая будет примерно триста. Итак, проведем простые вычисления. В случае параллельной схемы подключения и использования ламп по 220 В, суммарный ток получится 1,3636 А (300 Ватт делим на 220 В). Сечение шнура должно быть примерно раз в десять меньше, чем это напряжение. А именно, 0,136 кв. мм.
Если же используются лампы в 12 вольт, то сила тока будет равняться 12 А (300 Ватт поделить на 12 В). Отсюда делаем вывод, что сечение стоит брать около 1,2 кв. мм.
Если же речь идет о создании подключения по типу «звезда», то здесь подход немого отличается. Мощность в месте соединения проводов будет примерно 1,3636 А (300 Ватт делим на 220 В). Стоит знать, что участок каждого светильника работает с напряжением в 0,2273 А (чтобы это вычислить, 50 Вт делим на 220 Вт). При выборе сечения опираться стоит на участок, который станет иметь наибольшую мощность. В нашем случае это первый. Поэтому потребуется кабель 0,136 кв. мм.
Для ситуации, когда напряжение составляет 12 В и Вы хотите подключить споты по типу звезды проводятся такие расчеты. 300 Ватт поделить на 12 В равняется 12 А. Участки около приборов осуществляют свою работу при токе 4,166 А.
В данном случае потребуется использовать несколько типов кабеля. От коробки и до трансформатора рекомендуют брать тонкий шнур, а вот дальше – использовать более толстый.
Особенности установки
Проводку лучше всего сразу прикреплять к базовой поверхности или же прятать ее в гофре. Это убережет от провисания и сделает оформление комнаты более привлекательным. В зависимости от типа подключения кабеля крепятся к черновой поверхности и соединяются между собой. Не обязательно делать их точно по разметке, так как некоторые приборы имеют свои небольшие проводки. Происходит проверка конструкции. После этого в требуемых местах прикручивают закладные в виде металлических стоек и платформы, которые позволят удачно сочетать натяжное полотно и приборы.
Прикрепить шнуры к бетонной поверхности можно подручным способом при помощи шурупов и толстой проволоки, делая подобие крючков. Или же воспользоваться заводскими пластиковыми скобами.
Около каждого прибора провода заправляются в клеменные колодки.
Выводы
Как видим, в общем, подобный процесс не составляет особенных сложностей. Однако требует наличия определенных знаний, навыков работы с электропроводкой. Лучше всего предварительно посмотреть несколько обучающих видео или вживую ознакомиться с процессом работы мастеров. В таком случае Вы получите требуемые знания для проведения самостоятельных работ и сможете сделать все на высшем уровне.
Внутреннее размещение
Когда в квартире, доме начинается капитальный ремонт, проводку чаще всего утапливают в стены. Вначале штроборезом, дрелью, перфоратором делают штробы в стене, в которые затем прячут кабели. Проводку в деревянном доме обязательно помещают в защитную гофру – оболочку, которая укроет их от неблагоприятного воздействия, предотвратит повреждение.
На стенах
Случается, что обои уже наклеены, и нарушать их целостность не хочется. Существует вариант устранения торчащих кабелей без серьезных повреждений:
осторожно разрезать обои либо отогнуть их от стены близко к полу;
взять удобный строительный инструмент, проделать аккуратный неглубокий канал в стене;
уложить провода в полученное отверстие;
закрыть канал тонким слоем штукатурки, шпаклевки;
дать раствору высохнуть;
приклеить обои на положенное место.

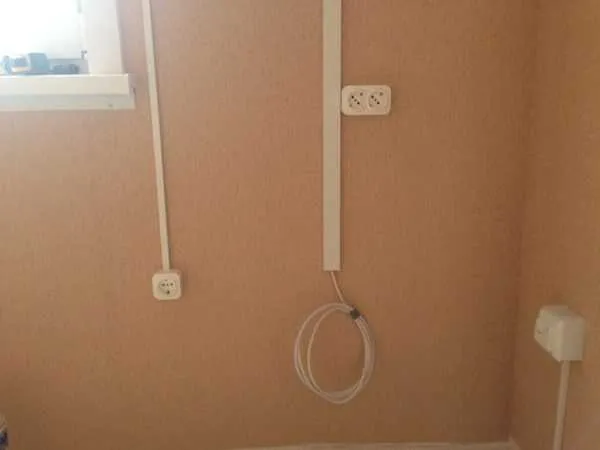

Если данный способ не подходит, можно действовать без штробления – использовать декоративный короб для проводов. Особенно часто закрывать коробками приходится силовые провода: они имеют большой диаметр, поэтому без повторного ремонта утопить в стену их не получится. Необходимо купить подходящий по цвету, ширине, длине кабель-канал, который послужит дополнительным элементом декора и надежно защитит проводку.
В деревянном доме короб будет способствовать усилению мер пожарной безопасности. Идеален такой вариант и для ванной комнаты, ведь проложить провода под кафелем очень сложно
Важно лишь помнить, что все элементы освещения, электропроводка, кабель-канал должны быть влагозащищенными

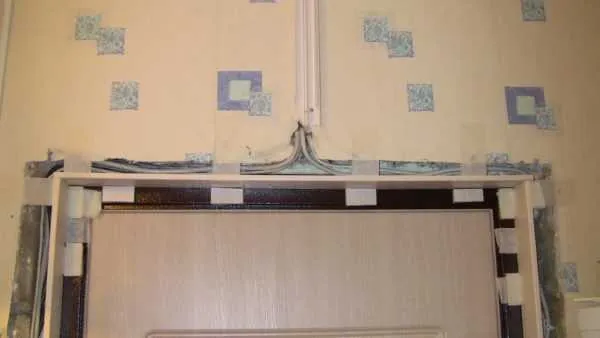

Как еще красиво спрятать проводку на стенах? При желании ее можно прикрыть такими элементами отделки:
- дверными наличниками;
- различными молдингами, багетами;
- откосами окон.

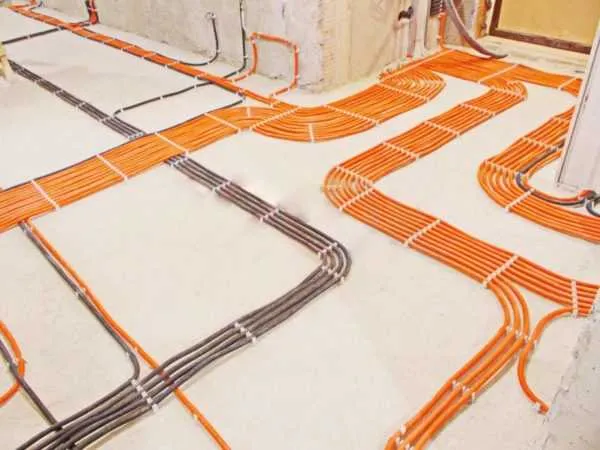

На полу
Проводка нередко пробрасывается по полу, и тут скрыть ее даже проще, чем на стене. Во время ремонта при укладке стяжки можно протянуть кабели в гофре, сверху залить их цементом – коммуникации будут надежными, долговечными. Если напольное покрытие уже имеется, его несложно аккуратно снять, проштробить углубления перфоратором, потом утопить в них провода и зацементировать. Под деревянными полами придется укладывать кабели в металлической трубе, предварительно убрав доски.
В магазинах представлен широкий ассортимент плинтусов для пола с отверстием для проводов (с кабель-каналом). Центральная часть такого плинтуса снимается, в нишу укладываются кабели, после съемный элемент возвращается на место. Работать с подобными плинтусами удобно, быстро, отсутствует пыль, грязь, не портится напольный материал.
Порядок укладки проводов под самое популярное покрытие – ламинат – таков:
- снять часть ламелей, под которыми будет проходить кабель, вплоть до строительных лаг (брусков);
- разместить кабели в гофротрубе вдоль или поперек лаг, при необходимости, вырезая в дереве пространство для пересечения проводов;
- вернуть шумоизолирующие прокладки и ламели на прежнее место.
На потолке
Спрятать проводку на потолке тоже можно, при этом способ будет зависеть от разновидности покрытия. В домах и офисах часто применяются натяжные потолки, которые забирают лишнее пространство, зато дают возможность разведения проводов так, как надо пользователям. Для кабелей практически нет препятствий, потому есть возможность вести их по самому короткому пути. Это имеет ряд преимуществ:
- снижение затрат;
- сокращение времени работ;
- уменьшение общего сопротивления контура;
- усиление пожарной безопасности;
- возможность легкой замены проводки.
По правилам пожарной охраны нужно закрывать провода, их пучки гофрированными трубами. Аналогичным образом поступают с проводкой под навесными потолками, нишами или сложными конструкциями из гипсокартона. Лучше всего сцепить коммуникации в единую магистраль, что облегчит ремонт в будущем. Если же потолок бетонный, придется сверлить в нем штробы и укладывать провода подобно тому, как это делается на стенах. Такой метод весьма трудоемкий, практикуется редко.
Общие правила монтажа проводки
Прежде всего проводка должна быть безопасной. Поэтому, к монтажным работам необходимо подготовиться по всем правилам. Как проводить работы зависит от материала потолочного покрытия:
- деревянная поверхность. Кабель может нагреться и воспламениться, поэтому все провода должны находиться в трубе или рукаве из стали;
- стыки необходимо заложить уплотнителями из пожаробезопасного материала;
- кабель нужно выбирать только негорючий.

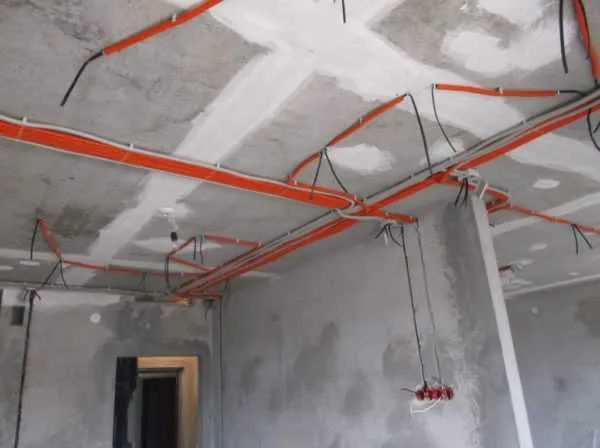

На бетонное покрытии потолка проводка закладывается в гофру, чтобы защитить от короткого замыкания. Гофра спасёт при возможном нагревании кабеля, если он начнёт плавиться.
При монтаже точечных светильников к натяжной поверхности, прятать провода не понадобится. Подключение будет идти через устройство, снижающее напряжение. При грамотно выполненной электропроводке под натяжные потолки, любое возгорание или нагрев кабелей исключены. Этапы разводки
Чаще всего монтажные работы с электричеством проводятся на бетонном или деревянном покрытии потолка. Разберёмся поэтапно, как выполнить электропроводку по потолку в квартире. Сначала подготовьте необходимые материалы и определитесь, как будет выполнена проводка кабеля:
разводить жилы нужно от распределительного короба
Важно, чтобы к щитку был свободный, удобный доступ в процессе закладки и дальнейшего использования. Перед выполнением проверьте провод — на нём не должно быть никаких повреждений;
начертите для себя разметку будущей работы.Так вы сразу поймёте, как будет расположена проводка и где устанавливать светильники;
подготовьте провода и крепления
Если в планах светодиодные осветительные приборы, вам понадобятся трансформаторы понижающие напряжение;
нарисованную схему проводки нанесите на поверхность потолка с помощью уровня. Не бойтесь потратить время на выполнение чертежа — так проводка под натяжное полотно будет выполнена правильно и безопасно.
На следующем этапе подведения проводки понадобится перфоратор и дюбеля:
высверлите отверстия подкрепёжные детали. Рассчитывайте шаг таким образом, чтобы кабель при эксплуатации не провисал (примерно 50-90 см);
сверяясь со схемой проводки на потолке, смонтируйте распределительные коробки, закрепите проводку
Осторожно протяните провода через гофру. Гофрированная труба закрепляется в клипсах, и подсоединяется к распределительным щиткам;
длина каждого провода, выпущенного из гофры, должна составлять не меньше 15 см (для подсоединения жил);
осталось всё собрать и проверить насколько грамотно выполнена работа согласно схеме
Воспользуйтесь мультиметром для проверки проводки — не закорочена ли. Советуем посмотреть подробнее, как развести электропроводку под натяжной потолок на видео ниже.
Весь процесс разводки проводов под натяжной потолок не такой уж сложный. Если следовать рекомендациям, то выполнить все монтажные работы можно без проблем самостоятельно.
Варианты прокладки для различных поверхностей
Для укладки электропроводки по потолку используются следующие способы монтажа:
- открытый, когда проводка крепится сразу к потолку;
- в пластиковой или металлической гофре;
- с использованием стальных или электротехнических труб;
- посредством прокладки кабельных каналов;
- с применением изоляторов и скоб из керамики;
- закрытый, посредством штробления с последующим оштукатуриванием поверхности.

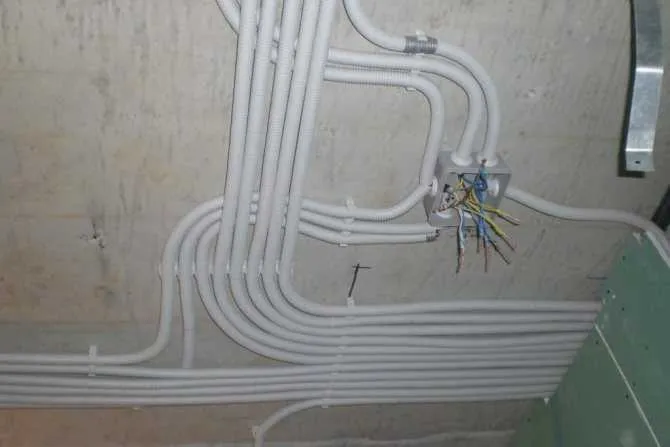

Разводка проводов по потолку в гофре При выборе способа крепления и прокладки электропроводки следует учитывать материал, из которого изготовлен потолок. Далее рассмотрим особенности монтажа для отдельных видов поверхностей.
Деревянное основание
Для монтажа электрической проводки по деревянной поверхности рекомендуется использовать защитные стальные трубы. Их диаметр подбирается в соответствии с требуемым сечением всех протягиваемых по трубе проводников. При выборе распредкоробок предпочтение следует отдать негорючим материалам (желательно металл) со степенью защиты IP65. Для повышения противопожарной безопасности рекомендуется оградить от соприкосновения жилы кабеля и внутреннюю полость коробки.
Электропроводка в доме с деревянными перекрытиями
Металлическая база
Поверхность из металла является отличным проводником электричества, поэтому следует принять повышенные меры предосторожности при монтаже проводки. Согласно действующим правилам и стандартам, прокладка проводов по рассматриваемому типу поверхности производится в электротехнических пластиковых трубах
Для создания необходимых соединений используются распределительные коробки из идентичного материала.
Также возможен вариант с укладкой электропроводки в металлических трубах, если использование электротехнического пластика невозможно из-за предписаний нормативных актов.
Электротехнические ПВХ трубы
Открытый
Указанный вариант может состоять из применения любого способа прокладки электрических проводов.
Открытая электропроводка по потолку
Скрытый
При выборе монтажа скрытой проводки по железобетонным плитам понадобится выполнить штробление. Это сопровождается выделением значительного количества пыли и строительного мусора.
Штробление потолка под проводку
Как лучше вести проводку по полу или потолку?
Выбор способа проводки зависит от нескольких факторов, таких как тип помещения, структура строения, функциональное назначение помещения, дизайнерские решения и т.д. Оба способа имеют свои преимущества и недостатки.
Проводка по потолку имеет следующие преимущества:
-
Удобство монтажа: проводка по потолку легко монтируется и не требует дополнительных работ по прокладке в стенах и полу.
-
Легкость доступа: проводка по потолку легко доступна для обслуживания и ремонта, так как не скрыта в стене или полу.
-
Эстетика: проводка по потолку может быть скрыта за гипсокартонным потолком, что позволяет сохранить эстетический вид помещения.
Однако, проводка по потолку может иметь следующие недостатки:
-
Неудобство при монтаже осветительных приборов: при монтаже осветительных приборов приходится скрыть провода в гипсокартонном потолке, что может затруднить работу.
-
Ограничения на использование потолочного пространства: в случае необходимости добавления дополнительных потолочных элементов (например, вентиляционных отверстий) может потребоваться дополнительное изменение проводки.
-
Сложность проведения кабелей по криволинейным потолкам.
Проводка по полу имеет следующие преимущества:
-
Широкий выбор напольных розеток и подключений: установка розеток на напольном уровне позволяет выбирать различные варианты напольных подключений.
-
Отсутствие ограничений на использование потолочного пространства.
-
Возможность прокладки кабелей под напольным покрытием.
Однако, проводка по полу может иметь следующие недостатки:
-
Сложность монтажа: проводка по полу требует значительных трудозатрат и работ по прокладке кабелей во избежание их повреждения.
-
Сложность ремонта: в случае необходимости ремонта проводки, например, из-за повреждения кабеля, может потребоваться демонтаж напольного покрытия.
-
Ограничение использования пола в дальнейшем.
Таким образом, выбор способа проводки зависит от конкретных условий
, но, как правило, если речь идет о новом строительстве или реконструкции, более удобным и практичным вариантом является проводка по стенам и потолку. Это обеспечит удобство монтажа, доступность для обслуживания и ремонта, а также сохранение эстетического вида помещения.
Если же мы говорим о проведении проводки в уже готовом помещении, например, для установки дополнительной розетки или светильника, то в этом случае более логичным выбором будет проводка по полу, так как это наименее затратный и трудоемкий способ.
В целом, вопрос проведения проводки по полу или потолку имеет индивидуальный характер и зависит от конкретных условий. Важно учитывать функциональность и эстетический вид помещения, а также принимать во внимание затраты на монтаж и обслуживание.
