В процессе разработки осветительных систем может возникнуть потребность управлять двумя лампами через один выключатель. Технически это не так сложно, однако рынок осветительного оборудования предлагает обширный выбор устройств, способных решить данную задачу.

Принципиальные схемы подключения выключателей

На практике схемы подключения могут различаться. Различия зависят, в основном, от типа выключателя.

Одноклавишный

У этого коммутационного аппарата есть всего одна контактная группа на замыкание, поэтому управлять он может только двумя светильниками одновременно, независимо от включения.

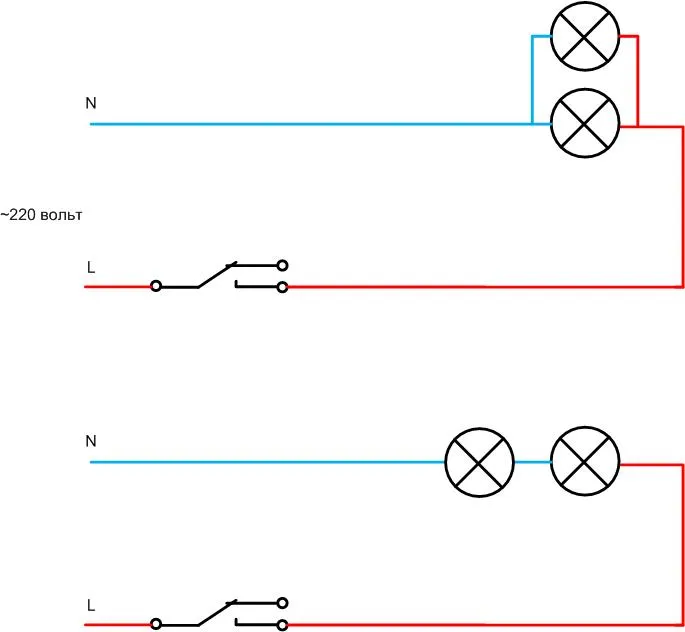

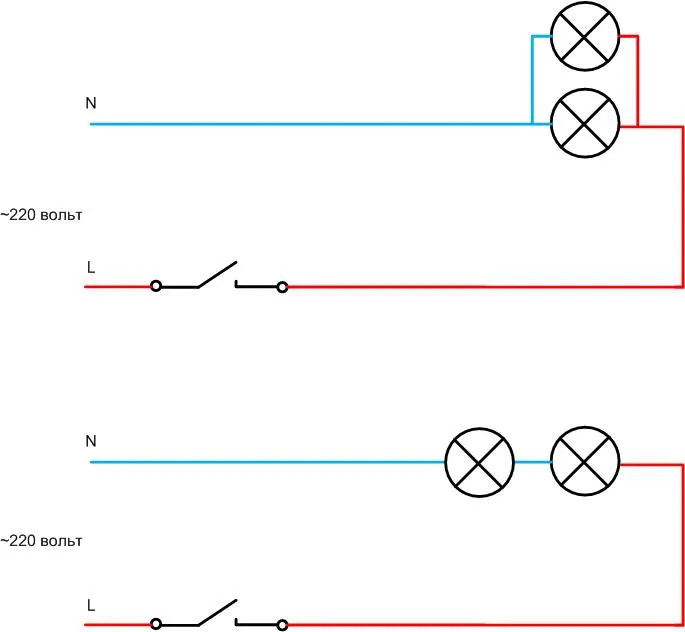

Управление параллельно и последовательно включенными осветительными приборами посредством одноклавишного включателя.

Выключатель при параллельном соединении должен быть рассчитан на суммарный ток двух ламп, а при последовательном – на ток, не превышающий ток менее мощного прибора.

Более подробная схема подключения выключателя с одной клавишей читайте в этой статье.

Двухклавишный

Двухклавишный включатель может управлять двумя лампами раздельно, поэтому последовательная схема здесь нецелесообразна даже теоретически.

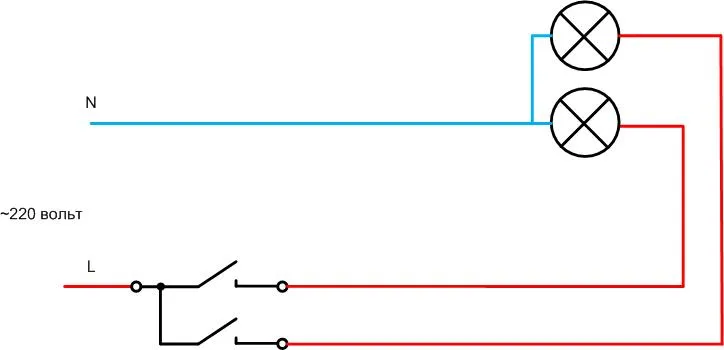

Управление осветительными приборами посредством двухклавишного включателя.

При замыкании двух кнопок одновременно, лампы оказываются включенными параллельно. Контактная группа выключателя должна быть рассчитана на одиночную нагрузку.

Читайте также

Как правильно установить и подключить двойной выключатель

Проходной

Аппараты этого типа могут быть двухклавишными и одноклавишными. Схема подключения будет различаться.

Проходной одноклавишный

Проходной одноклавишный прибор можно использовать в качестве обычного ключа, при этом одна клемма будет не задействована.

Управление параллельно и последовательно включенными осветительными приборами посредством проходного включателя.

Практического смысла в этом мало, потому что такой включатель стоит дороже обычного. Но если другого под рукой нет, то можно применить и такой способ.

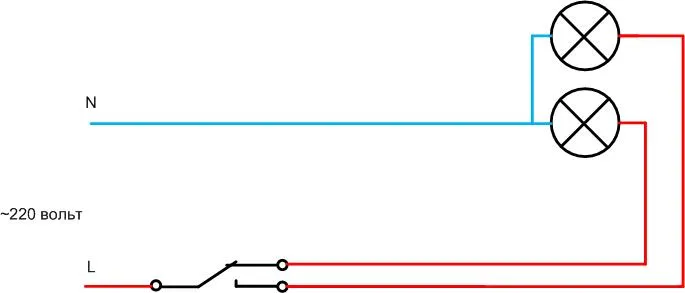

Поочередное управление осветительными приборами посредством проходного включателя.

Еще один вариант использования перекидной контактной группы – управление двумя светильниками с поочередным зажиганием. В зависимости от положения будет гореть только одна лампа. Проблема этой схемы в том, что нельзя без дополнительных элементов выключить оба фонаря. Поэтому реальное применение такого включения сомнительно.

Проходной двухклавишный

С помощью двух двухклавишных проходных выключателей можно организовать раздельное управление двумя светильниками с двух разных точек.

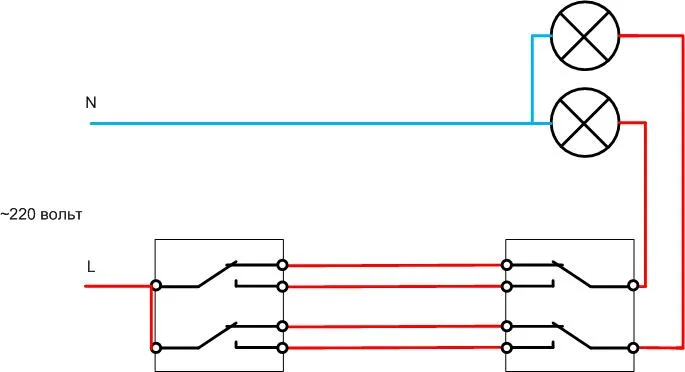

Подключение двух лампочек к двум двойным проходным включателям.

Это может пригодиться при освещении длинного коридора или большого помещения, когда надо выбрать между светом в полную яркость или в половинную. Также такая схема пригодится в спальнях – когда надо включить свет при входе, а выключить рядом с кроватью. И можно выбрать между точечным и основным освещением.

Читайте также

Как подключить двухклавишный проходной выключатель — схема

Другие способы подключения

Существуют и другие методы подключения двух ламп к одному выключателю. Некоторые из них не очень широко распространены, но рассмотреть их надо.

Через преобразователь напряжения

Локальная подсветка часто выполняется на низковольтных точечных светильниках или галогенных лампах, рассчитанных на источник питания 12..48 вольт. Для их запитки потребуется преобразователь высокого напряжения в низкое.

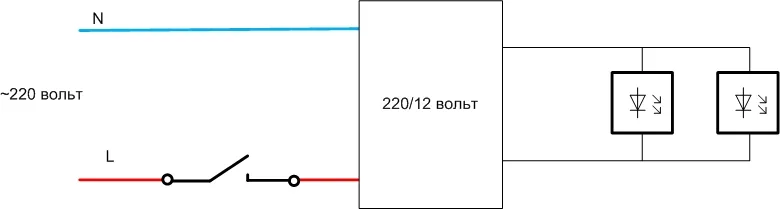

Управление параллельно включенными низковольтными осветительными приборами посредством одноклавишного включателя.

Выключатель освещения надо ставить со стороны 220 вольт. Со стороны низкого напряжения при той же мощности коммутируемые токи будут выше, это может привести к снижению срока службы контактной системы включателя. К тому же специализированные преобразователи могут иметь алгоритм подачи напряжения для инициации свечения, например, галогенных ламп. Этот алгоритм отрабатывается при подаче на преобразователь питания 220 вольт, а при коммутации с низкой стороны лампы могут просто не зажечься. Поэтому при необходимости раздельного включения светильников часто приходится ставить два источника питания.

Лампа	Тип	Напряжение питания
DIM Halostar Osram	Галогенная	12 В
Галогенная лампа Novotech GY6.35	Галогенная	12 В
Varton 6,5W 4000K	Светодиодная	24, 36 В
IN HOME LED-MO-PRO	Светодиодная	12, 24 В
UNIEL LED10-A60/12-24В/E27	Светодиодная	12, 24 В

Подключение от существующей розетки

Бывают ситуации, когда надо обустроить дополнительное освещение в уже смонтированной системе электроснабжения. Чтобы минимизировать трудозатраты, можно подключить светильники от существующей розетки. Проводники N и PE надо взять непосредственно с клемм розетки и проложить к светильникам. Фазный провод берется оттуда же, но в нем будет разрыв, в который надо подключить выключатель освещения. От включателя пойдет провод к лампе или двум.

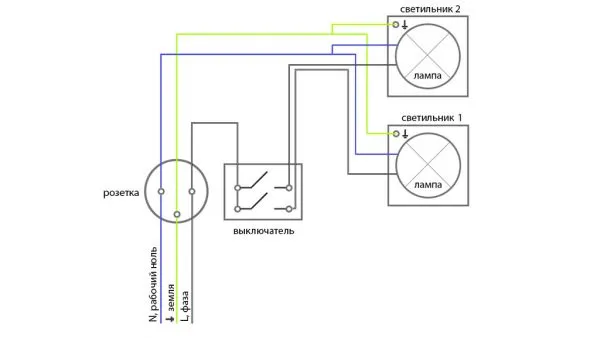

Подключение осветительной системы от розетки.

В качестве примера приведена схема с двухклавишным коммутационным прибором. С одноклавишным применяется тот же принцип, только от выключателя к лампе идет один провод.

Монтаж с применением распаечной коробки

Если система освещения монтируется с нуля, то прокладку проводов надо сделать с применением распаечной коробки. Это профессиональное решение. Конкретный вариант зависит от выбранной схемы, но общий принцип такой:

• из распредщита в коробку заводится трехжильный кабель с проводниками L (фаза), N (рабочий ноль) и PE (защитный проводник) – его может не быть;
• N и PE идут к светильникам транзитом (при необходимости разветвляются на количество ветвей, равное количеству светильников);
• фазный провод имеет разрыв, в который подключается выключатель, для этого из коробки опускается двухжильный кабель для одноклавишника или трехжильный для двухклавишного прибора.

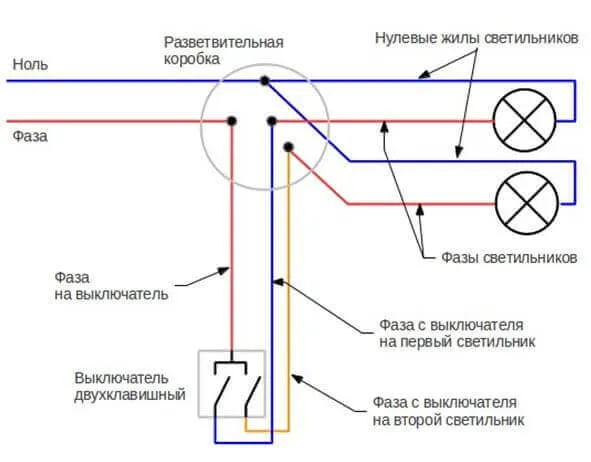

Схема подключения двойного включателя к двум лампам через распредкоробку.

Реализация этого принципа показана на схеме для случая двухклавишного включателя. Если применяются два проходных аппарата, то монтаж усложняется, особенно при наличии проводника PE.

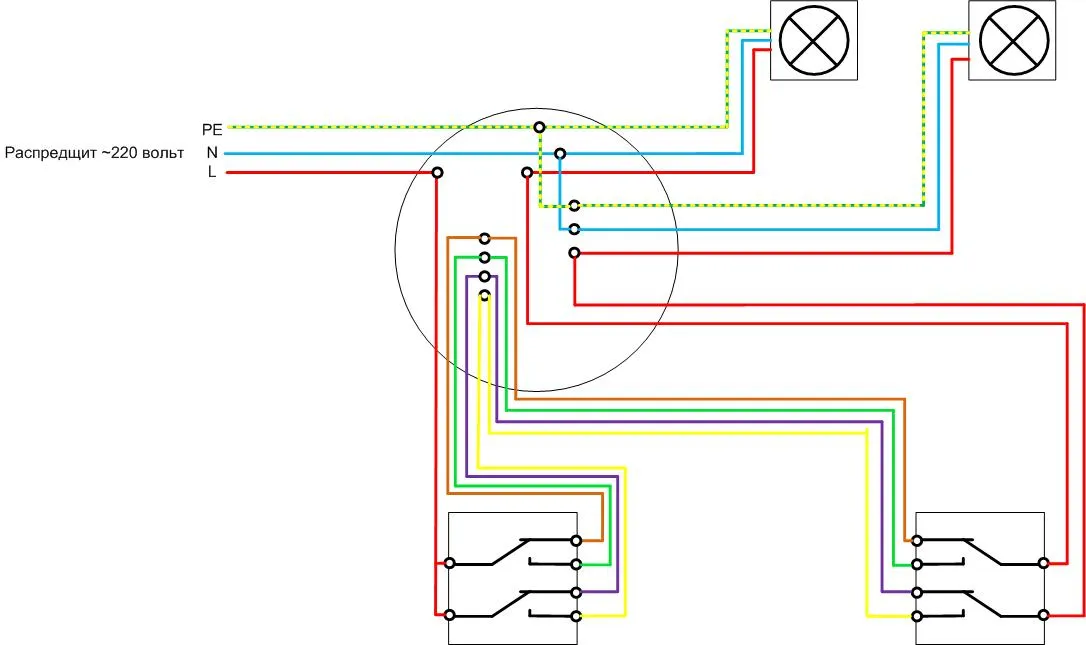

Схема подключения проходных включателей к двум лампам через распредкоробку.

Для упрощения работы и снижения риска ошибок следует:

• применять кабели с маркированными проводниками (цветом или цифрами);
• использовать распредкоробку увеличенного диаметра;
• по возможности соединения между проходными переключателями выполнить шлейфом, без захода в коробку.

Игнорировать прокладку проводника PE, если он в наличии, нельзя.

Инструкция по монтажу

Монтаж выключателей производится в несколько этапов. Каждый из них имеет свои особенности.

Подготовка стен

Прокладывать кабельную продукцию можно открытым или закрытым способом. Выполнение этого этапа зависит от вида выбранной проводки.

Если выбран открытый способ, надо определить места крепления распредкоробок, розеток и выключателей (на этом месте надо смонтировать площадки для установки), наметить кабельные трассы. Кабель можно крепить:

• на пластиковые скобы;
• на опоры (проводка в стиле «Ретро»).

Также можно укладывать проводниковую продукцию в кабельные каналы.

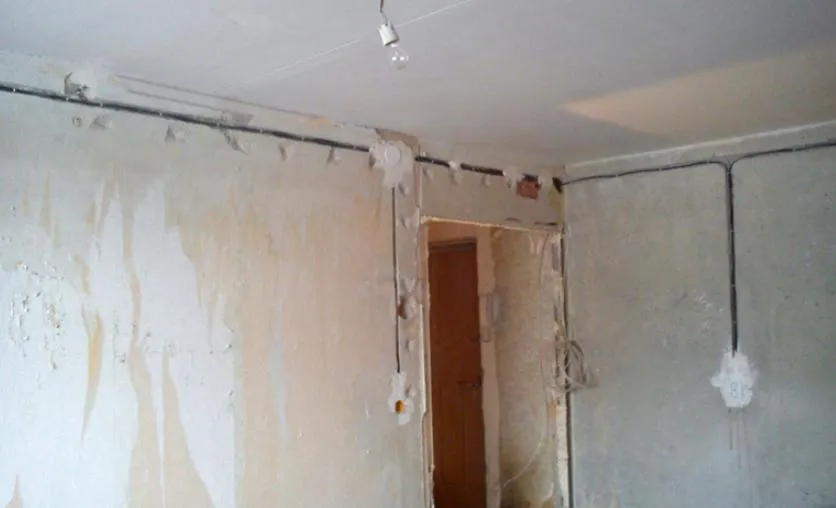

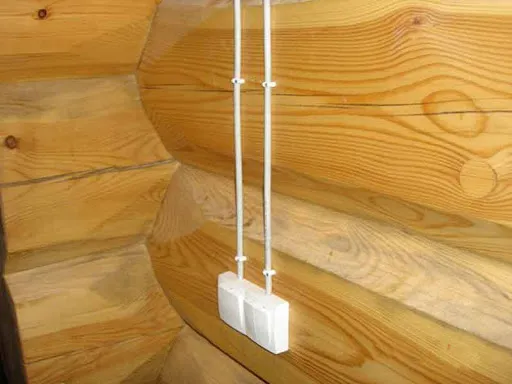

Крепление кабелей к стене пластиковыми скобами.

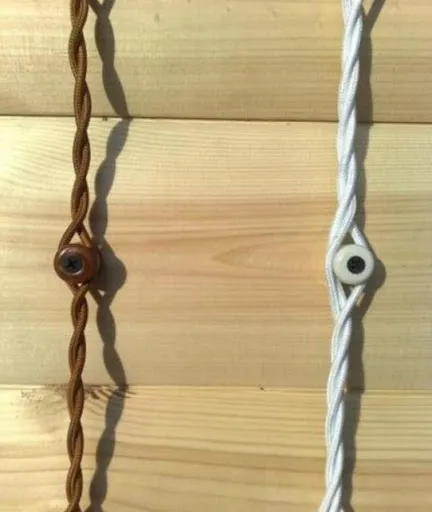

Открытая проводка на изолирующих стойках.

Если выбрана скрытая проводка, то, после определения мест установки электроприборов, в стенах надо выполнить каналы (штробы) для укладки кабеля и выемки для установки пластиковых боксов. После прокладки проводниковой продукции и вывода проводов в распредкоробки и подрозетники, штробы заштукатуриваются и выполняются работы по обустройству интерьера.

Штробление стен – самый тяжелый этап.

Подключения в распредкоробке

Провода, выведенные в распредкоробку надо подготовить – укоротить, снять общую оболочку и зачистить концы на 1-1,5 см. Сделать это можно с помощью монтерского ножа.

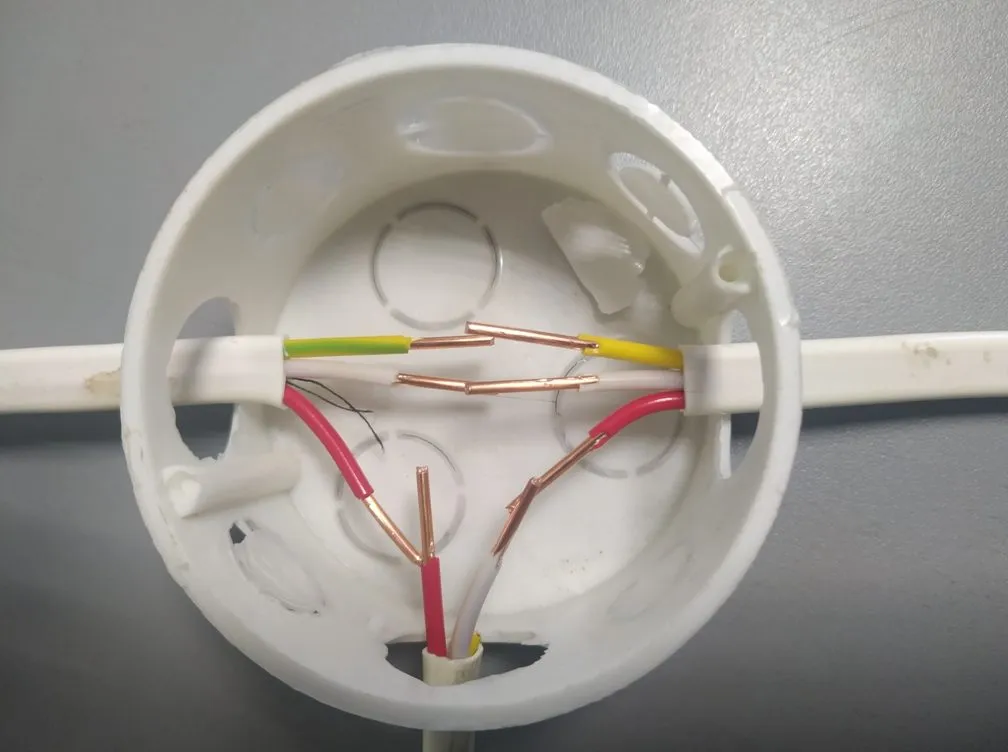

Проводники в распредкоробке, готовые к соединению.

Дальше надо выполнить расключение проводников согласно выбранной схеме. Соединить жилы можно скруткой (желательно, с последующей пропайкой). После этого концы надо заизолировать. Также можно применить современные зажимные клеммы.

Установка выключателя

Установка выключателя, независимо от его исполнения (накладной или внутренний) также начинается с укорачивания и разделки кабеля.

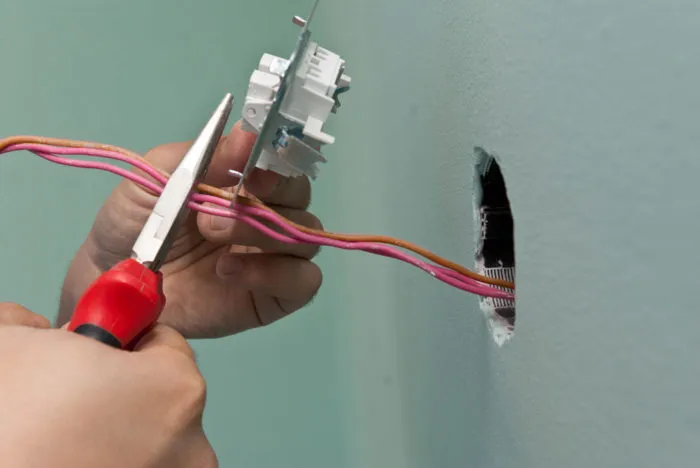

Подготовка проводов.

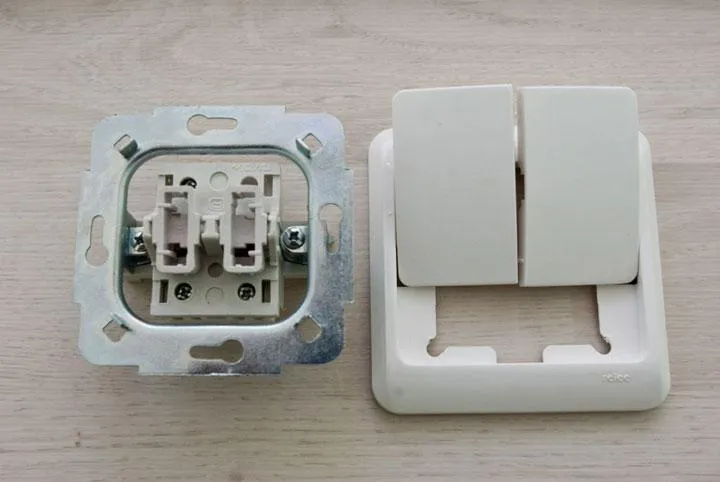

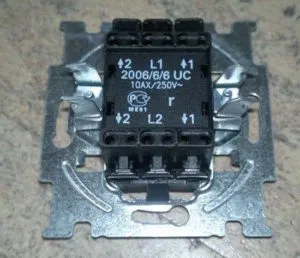

Потом выключатель надо частично разобрать – снять клавиши и декоративную рамку. Следующий шаг – подключение проводов к клеммам выключателя. В зажимных клеммах надо надежно затянуть винты. Пружинные зажмут провод сами.

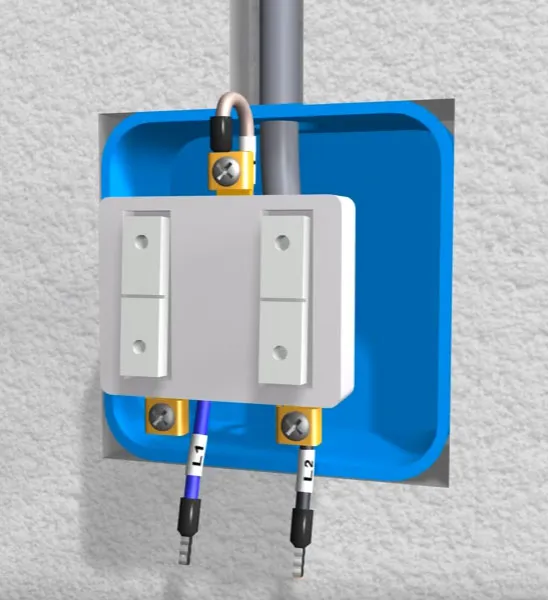

Подключение проводников к клеммам.

Потом выключатель устанавливается на место, крепится согласно конструкции, устанавливаются декоративные пластиковые детали.

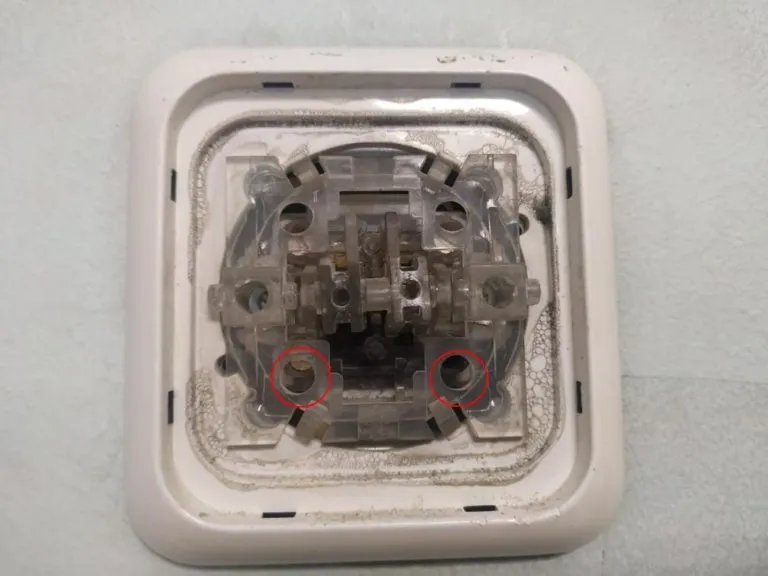

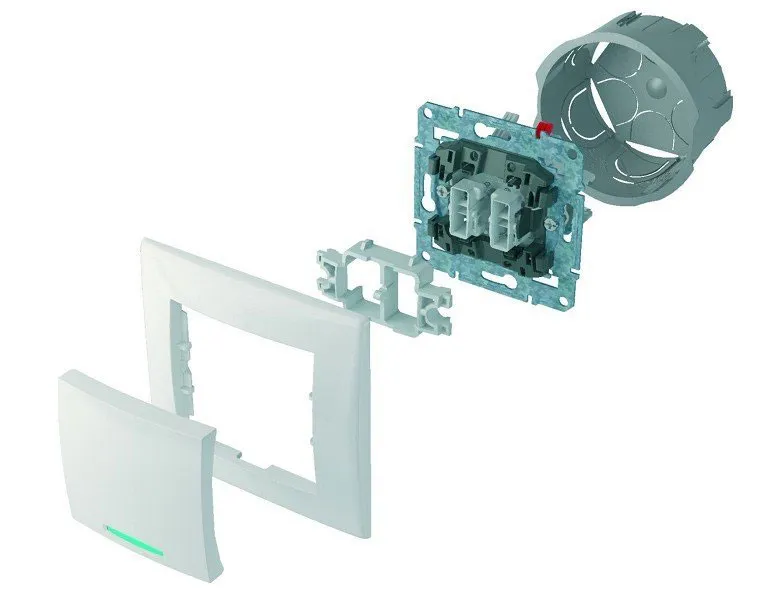

Порядок установки выключателя.

Читайте также

Как установить выключатель света — внутренний или наружный

Подключение двух светильников

Вариантов подключения лампочек к одному выключателю всего два:

• последовательное;
• параллельное.

При последовательном монтаже лампы соединяются между собой проводом, а питающий кабель подключается к оставшимся свободными выводам – как на схеме. В некоторых случаях может потребоваться соблюдение фазировки. Тогда к входу L одной лампы подключают фазный проводник, вход N соединяют с входом L другой лампы, а нулевой провод подключают к оставшемуся свободному выводу N второй лампы.

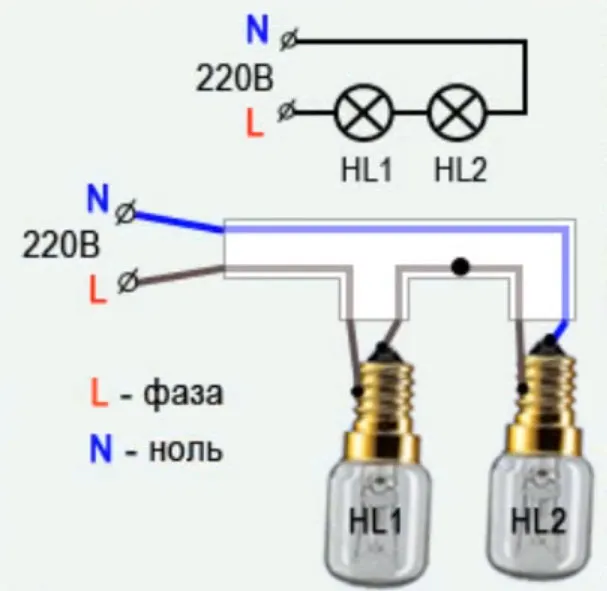

Схема последовательного соединения светильников.

Если требуется подключение двух светильников параллельно, то проводники L и N соединяют с клеммами первой лампы, к тем же клеммам подключают второй отрезок кабеля, образуя шлейф. Второй конец шлейфа подключают к выводам L и N второй лампы и т.д.

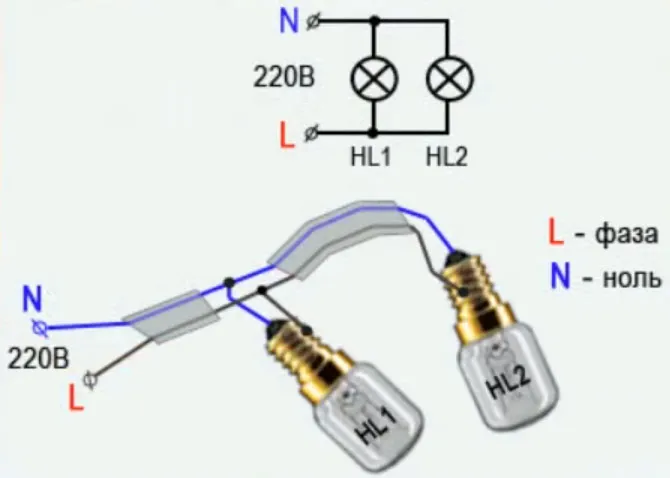

Схема параллельного соединения светильников.

Заключение и вывод

Особенностью подключения двух приборов к одному выключателю является то, что надо иметь четкое представление, как в результате изменятся параметры электрической цепи. Где увеличится или уменьшится ток, как распределится напряжение между светильниками, какая в итоге получится освещенность и т.д. И эту оценку надо производить до начала монтажа, и даже до закупки материалов. Рисовать схему и считать параметры на бумаге занимает время, но обходится недорого. Изменить монтаж готовой, но непродуманной сети обойдется дороже. Но вдумчивый подход поможет добиться ожидаемого результата, и система освещения прослужит длительное время.
