Схема подключения светодиодной ленты к сети 220 В своими руками: инструкция по подключению к блоку питания и выключателю, методы крепления с видео

Светодиодные полосы с напряжением 220 В стали нормой в повседневной жизни — их можно увидеть в доме, квартире и даже в автомобиле. Такая форма подсветки характеризуется компактностью, поскольку на каждом сантиметре может быть размещено до десятка светодиодов. Речь идет о «способах подключения светодиодной ленты к питанию», при этом уделяется внимание тому, как обеспечить энергопитание данного типа освещения.

[ Скрыть]

Виды светодиодных лент

Светодиодные ленты классифицируются по следующим видам:

  1. Цветовая гамма. Светодиодные ленты разделены на монохромные и многоцветные. Первые светодиодные элементы содержат маркировку SMD, являются одними из самых распространенных, т. к. имеют значительную разницу в ценовом эквиваленте от многоцветных. Монохромные производят в красном, синем, зеленом и белом цвете. Многоцветные светодиоды промаркированы, как RGB. Они дороже SMD в 2-3 раза, т. к. в одном маленьком светодиоде насчитывается синий, зеленый и красный цвет, ими можно маневрировать и создавать различные оттенки. В основном такие элементы применяются для декора.
  2. Конструкция исполнения. Ленты изготавливаются на жестких основаниях и на гибких, также некоторые изделия имеют защиту от влаги. Поверх диодов покрыта силиконовая прозрачная пленка. Для удобства монтажа на обратной стороне нанесено клейкое основание. Особенно частым спросом пользуются влагозащищенные ленты.
  3. Уровень защиты. Как любой электрический прибор, ленты имеют классификацию IP по безопасной эксплуатации.
  4. Потребляемая мощность. Ленты классифицируются также по мощности, которая зависит от длины изделия.

Варианты подключения

Работать с подключением светодиодных лент следует на обесточенном участке электрической сети.

В зависимости от вида светодиодные элементы можно подсоединять к сети 220 В с блоком питания или без него. Но также применяются контроллеры для поддержания режимов тока и напряжения светодиодов. В процессе работ главное — соблюдать полярность и правильное подсоединение проводов. На фото ниже представлены оба режима подключения.

Соединение светодиодных лент

Как подключить к блоку питания

Для того чтобы самостоятельно запитать светодиодную ленту к напряжению выше 12 В, необходимо приобрести блок питания. Поскольку устройство импульсное, схема не подходит для регулировочного диммера.

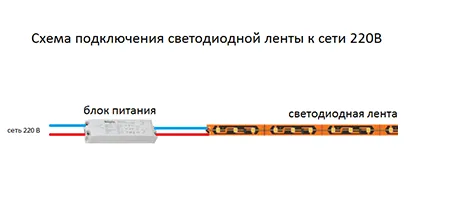

Схема подключения ленты через блок питания

В комплект блока питания входит:

  • постоянный адаптер на 12 вольт;
  • сетевой шнур;
  • штепсельный разъем;
  • светодиодная лента длиной 5 метров.

После приобретения необходимых комплектующих для подключения светодиодной ленты через блок питания производится соединение в следующем порядке:

  1. Отрезается необходимая длина ленты не более чем 5 метров. Резать нужно строго по нанесенной линии, чтобы не повредить токоведущие дорожки и ламели.
  2. Прогревается паяльник до нужной температуры.
  3. Производится зачистка проводников и контактной части ленты.
  4. С помощью припоя и олова производится лужение ленты и провода по отдельности, согласно цветовой маркировке схемы.
  5. Выполняется подключение к низковольтной обмотке блока питания.
  6. Производится повторная проверка монтажа схемы подключения.
  7. Места спайки необходимо заизолировать, используя термофен и термоусадку нужного диаметра.
  8. Производится включение напряжения и проверяется работоспособность светодиодной ленты.

Как подключить к сети без блока питания

Подсоединить ленту напрямую можно только к сети 12 В и 220 В. Для 220 В сети необходимо приобретать специальную ленту переменного напряжения. Она подключается через специальный шнур, в котором вмонтированы диоды для выпрямления тока. Достоинством этого способа является возможность подсоединения изделия длиной более 20 м, а недостатком — вероятность возгорания.

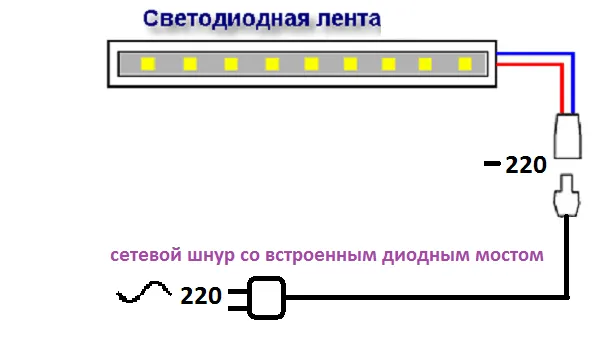

Схема подключения светодиодной ленты к сети 220 вольт без блока питания

В комплект для установки входит LED лента и сетевой шнур, имеющий диодную схему внутри.

Процесс сборки и подключения своими руками происходит следующим образом:

  1. Производится замер нужной длины ленты.
  2. Отрезается светодиодная ленту (строго по линии).
  3. Конец ленты необходимо герметично заглушить.
  4. Подключается коннектор для сетевого выпрямительного шнура. Монтаж шнура производится строго согласно полярности.
  5. Тестируется работа светодиодной ленты.

На видео показан принцип подключения светодиодных лент без блока питания, снято каналом «Метеорит72. рф Обзоры светодиодного освещения».

Подключение с контроллером

Для работы многоцветных светодиодных изделий в схему монтажа заложен контролер, который приобретается исходя из мощности ленты. Он предназначен для управления выбором цвета дистанционным пультом.

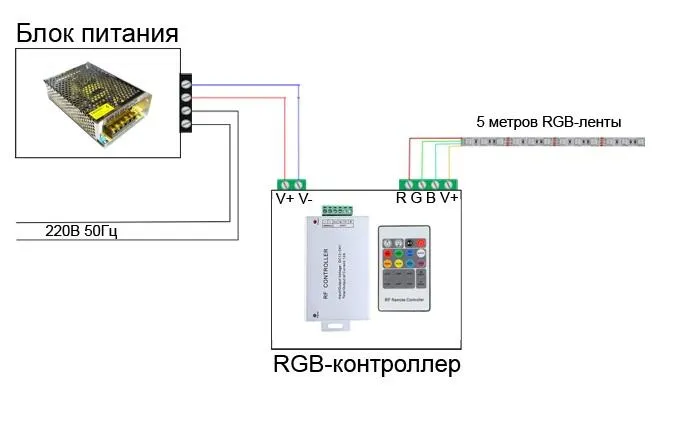

Принцип работы запуска RGB ленты

Пошаговая сборка:

  1. Отрезается нужная длина ленты.
  2. С использованием паяльника и припоя происходит залуживание проводов и ленты, согласно схеме.
  3. Подключается RGB лента к блоку питания через последовательно присоединенный контролер.
  4. Источник питания 220 В подключается к адаптеру.
  5. Вторичное пониженное напряжение подключается на вход контроллера.
  6. Ленту следует соединить согласно цветам.
  7. Тестирование работоспособности.

Как подключить через выключатель

Схема подключения светодиодной ленты через выключатель аналогична подсоединению обычного осветительного устройства. Также может подключаться кнопка вместо выключателя. Графическое изображение процесса представлено на монтажной схеме.

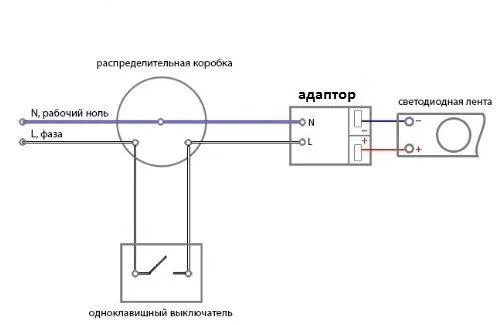

Схема включения светодиодной ленты через выключатель

Светодиодную ленту 220 В можно присоединять через выключатель к существующей люстре или светильнику.

Ниже представлен алгоритм сборки:

  1. Отрезанная лента подключается к низковольтной стороне блока питания.
  2. Вразрез фазного проводника монтируется одноклавишный выключатель скрытой установки.
  3. Нулевой и фазный проводники подключаются к сети 220 вольт, и производится тестирование работоспособности схемы через выключатель.

Подключение совместно с диммером

Для подключения светодиодных элементов необходимо приобрести регулировочный диммер на 12 вольт, который подсоединяется после блока питания. Светорегулятор выбирается по мощности потребления ленты.

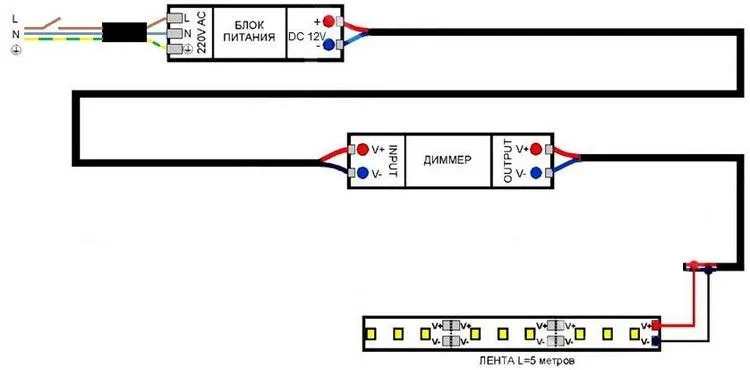

Принципиальная схема подключения диммера

Подключение светодиодной ленты с применением регулировочного диммера происходит следующим образом:

  1. Подготовленная лента подключается к выходу регулировочного диммера, соблюдая полярность.
  2. На вход диммера поступает вторичное напряжение с блока питания.
  3. Подключается блок питания к сети 220 вольт и производится тестирование работы схемы с использованием диммера.

Диммер 12 В имеет такой же принцип монтажа, как и на 220.

На фото отображена типовая установка диммера и блока питания светодиодных лент.

Как подключить несколько лент?

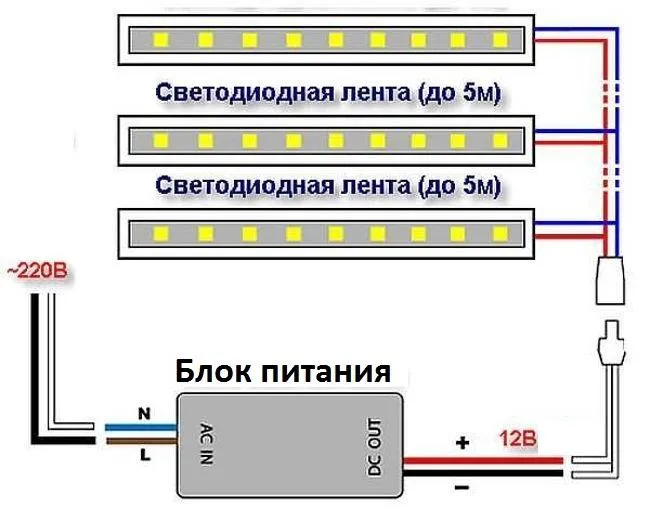

Светодиодная лента имеет ограничения — максимальная длина для установки составляет не более пяти метров. Это объясняется тем, что токонесущие дорожки рассчитаны на нагрузку светодиодов длиной 5 метров. Ленты следует подключать параллельно блоку питания, как указано на схеме ниже.

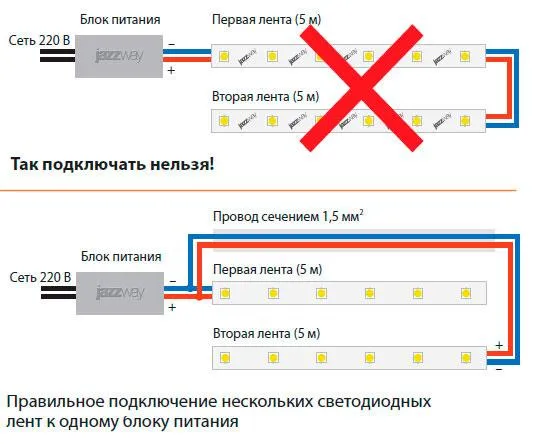

Принципиальная схема подключения трех диодных лент

Пошаговая сборка при параллельном соединении производится в следующем порядке:

  1. К подготовленным параллельным отрезкам светодиодных лент припаиваются проводники согласно полярности.
  2. К разъему блока питания производится параллельное подключение лент.
  3. Производится подключение к сети 220 вольт и опробование работы схемы, при этом нужно обращать внимание на равномерность освещения лент.

Подключение RGB ленты

Подключение многоцветной ленты, в отличие от одноцветной, является усложненной процедурой. Вместо стандартных двух проводов в RGB используется четыре: один кабель является общим, а остальные три — задающие цветовую гамму. Но также в цепь обязательно включается контроллер или трехклавишный выключатель. Рассмотрим схему подключения трехклавишного устройства.

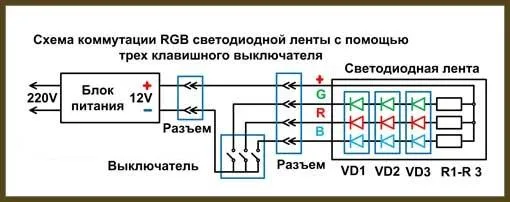

Подключение ленты с трехклавишным выключателем

Выбором клавиши выключателя задается цвет освещения. Схема подключения с контроллером более распространенная, т. к. цветовая гамма имеет больше оттенков.

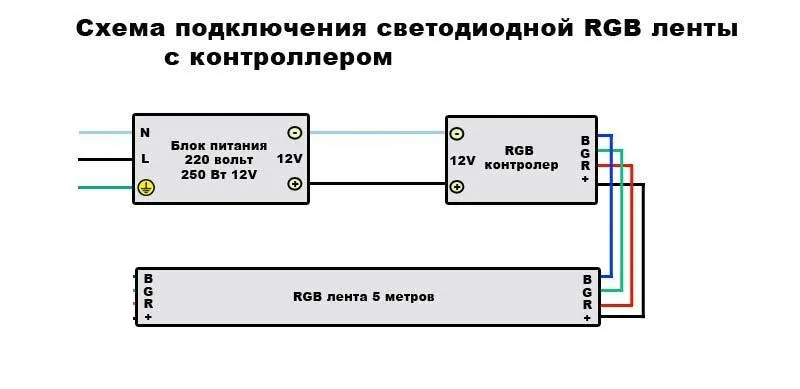

Схема включения ленты на базе контроллера

Как крепить светодиодную ленту?

Методика крепления ленты имеет следующий алгоритм действий:

  1. Подготовка основания для монтажа. Необходимо добиться чтобы поверхность была гладкая и обезжирить ее.
  2. К месту установки ленты следует заблаговременно произвести подвод проводов в защитном кожухе.
  3. Вырезать необходимую длину ленты. Резать ленту следует аккуратно, чтобы не повредить токопроводящие дорожки.
  4. Подключение проводов. Спайку и подключение следует производить с применением изоляционных материалов.
  5. Приклеивание ленты. Отклеиваем защитную пленку и прикладываем изделие к месту монтажа. Запрещено закреплять элемент, допуская резкие перегибы светодиодов.
  6. Подаем напряжение через блок питания и проверяем работоспособность.

Сколько стоит светодиодная лента?

Наименование Цена, руб. за 1 метр
1 Led одноцветная SMD 53
2 Led одноцветная GRB 175
Цены актуальны для трех регионов: Москва, Санкт-Петербург, Ростов на Дону.

 Загрузка …

Видео «Монтаж светодиодной ленты»

На видео показано правильное подключение светодиодных лент, снято каналом Uncle Boggy.

Что нужно для светодиодной ленты?


Для установки светодиодной ленты потребуются следующие компоненты:

  1. Светодиодная лента: это гибкий полосковый материал, который содержит светодиоды и используется для создания освещения различных объектов.

  2. Блок питания: блок питания преобразует электрический ток из розетки переменного тока в постоянный ток, который используется для питания светодиодной ленты.

  3. Контроллер: контроллер является устройством управления светодиодной лентой. Он может быть использован для изменения цвета свечения, яркости и других параметров.

  4. Коннекторы: коннекторы используются для соединения различных секций светодиодной ленты и для подключения к блоку питания.

  5. Профиль для ленты: профиль для ленты — это специальный корпус, который может использоваться для защиты светодиодной ленты, улучшения эффекта освещения и обеспечения более эстетического вида.

  6. Крепежные элементы: крепежные элементы используются для закрепления светодиодной ленты и профиля на различных поверхностях.

  7. Датчик движения или датчик звука (опционально): датчики могут использоваться для автоматического включения светодиодной ленты при обнаружении движения или звука.

Кроме того, для работы со светодиодной лентой может потребоваться инструменты, такие как ножницы для обрезки ленты, проводники и паяльная станция.

Видео. Подключение светодиодной ленты
