Работа диммеров (Dimmer) — типы, управление и установка

Диммеры, также известные как светорегуляторы, представляют собой электронные устройства, предназначенные для изменения параметров электрической мощности, поступающей на лампы освещения. Их использование позволяет осуществлять регулировку яркости света. Если вам интересно, как функционирует диммер, давайте рассмотрим это подробнее.

Как работают диммеры

Принцип устройства диммера может быть разным в зависимости от того для каких лампочек он применяется. Каждая разновидность ламп имеет свои технические особенности, которым должен соответствовать регулятор. Самые простые диммеры используются для питания ламп накаливания. В большинстве светорегуляторов применяется дроссельный тип регулировки. В таких устройствах возбуждаются электромагнитные волны с широким диапазоном частот. Они воздействуют на ток в проводах соединяющих диммер с регулируемой нагрузкой.

Устройства для ламп накаливания просто меняют параметры напряжения, в результате чего нить лампочки разогревается по-разному. При регулировке меняется не только яркость, но и цветовая температура свечения. Стоит отметить, что уменьшив подачу напряжения на лампу накаливания на 50%, экономия на потреблении энергии составит только 15%.

В случае работы с экономками или светодиодными лампами потребуется свой тип диммера. Если применять обычное устройство, то энергосберегающая лампа начинает мигать, поэтому такое освещение плохо влияет на органы зрения и может спровоцировать головную боль. При такой регулировке может сломаться как сам светорегулятор, так и лампочка. В случае со светодиодными лампами имеющийся в них драйвер компенсирует недостатки напряжения, которые создает диммер, поэтому лампочка горит одинаково ярко.

Для подключения современных типов ламп требуется или применение специализированных диммеров, или использование особых лампочек, драйвер которых предусматривает подключения через светорегулятор. Такие осветительные приборы удастся применять в уже сформированных системах, изначально рассчитанных под лампы накаливания.

Способы управления диммерами

Существуют 4 способа, которыми осуществляется управление светорегуляторами:

1. Механический.
2. Электронный.
3. Акустический.
4. Дистанционный.

Механический способ является самым распространенным. Он предусматривает применение поворотной ручки. Такие устройства стоят дешевле всего и являются довольно надежными. Наличие регулировочного колесика подразумевает включение в схему диммера потенциометра, подключенного в цепь силового элемента, в качестве которого может применяться дроссель, реостат или другое устройство.

Электронные диммеры не имеют регулировочного колесика. Управление в них осуществляется с помощью кнопок или сенсора. Такие устройства имеют в своем составе датчики, считывающие нажатия на кнопки, после чего осуществляется смена параметров подаваемого напряжения.

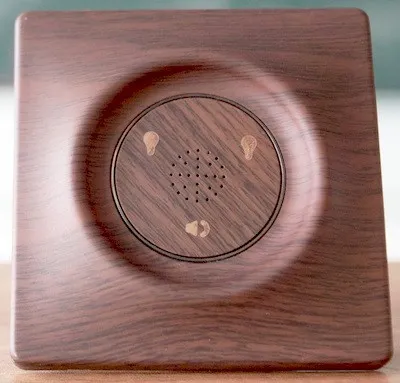

Акустические

Дистанционные оснащаются пультом управления, с помощью которого можно находясь вдали от регулятора переключать режимы освещения. Для передачи сигнала могут применяться различные технологии, каждая из которых имеет свои преимущества и недостатки. Это может быть инфракрасный луч, радиоволны или wi-fi сигнал.

Нередко можно встретить комбинированные устройства, в конструкции которых предусматривается сразу несколько способов регулировки. Обычно это дистанционные или акустические приборы, которые дополнительно можно настраивать вручную, к примеру, когда не хочется шуметь или сели батарейки на пульте.

Виды диммеров представленных в продаже

В магазинах можно встретить диммеры следующих видов:

• Поворотные.
• Поворотно-нажимные.
• Клавишные.
• Сенсорные.
• С пультом дистанционного управления.
• Модульные.
• Управляемые через wi-fi.
• Переносные.
• Розеточные.

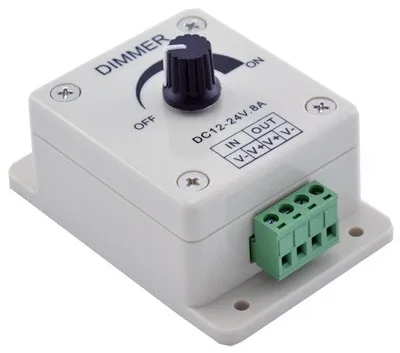

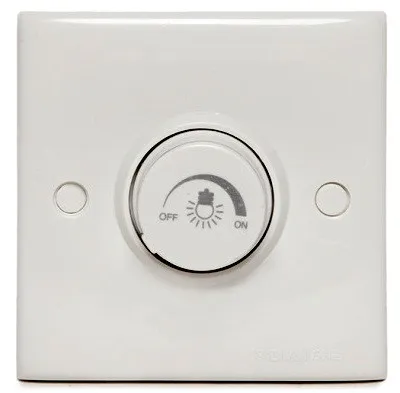

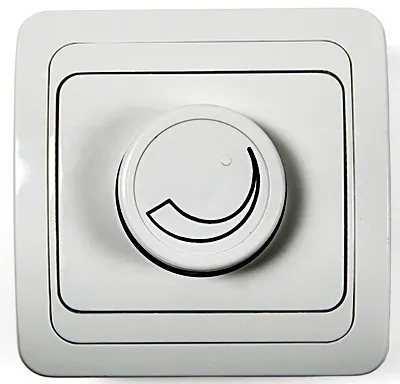

Поворотные

Являются самыми дешевыми. Это механические устройства, которые подразумевают настройка путем вращения колесика находящегося на корпусе. Чем больше выкручивать регулятор вправо, тем ярче свет. Чтобы его полностью выключить, нужно повернуть колесико влево до щелчка. Это вполне приемлемые к использованию светорегуляторы, но все же у них имеется большой недостаток – каждый раз приходится сбивать настройки. То есть, выставив оптимальный режим свечения всех ламп, зафиксировав регулятор в нужном положении, при выключении диммера придется повернуть колесико, а при последующем включении снова проводить настройку.

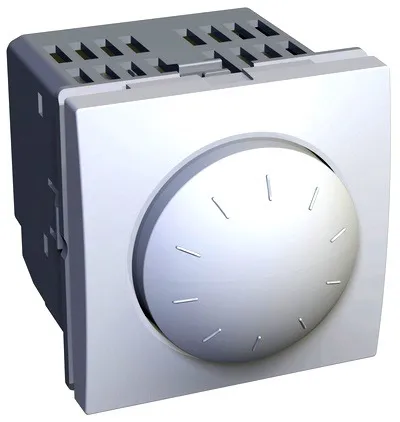

Поворотно-нажимные

Самые популярные среди механических устройств. Их неоспоримым преимуществом является сохранение уже выбранных настроек яркости освещения. У них предусматривается такой же принципы регулировки, как и у поворотных диммеров, при этом для включения нужно нажать на регулируемую кнопку. Она нажимается в любом положении. Таким образом, при последующем включении уровень яркости будет на том же уровне, что и при отключении.

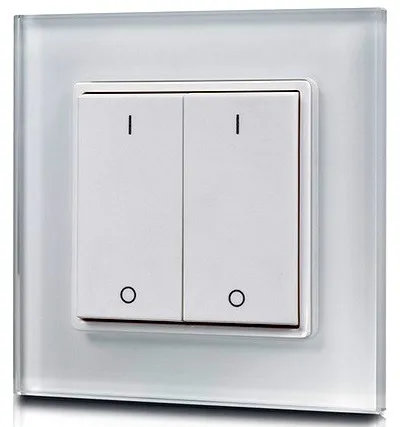

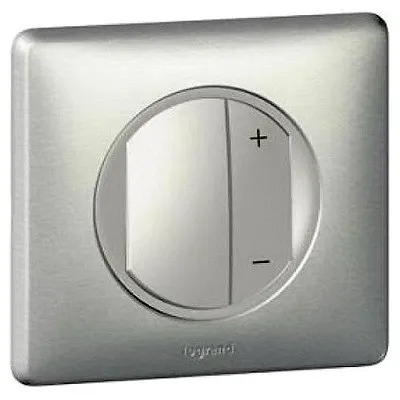

Клавишные

Это электронные светорегуляторы, у которых управление осуществляется с помощью одной или нескольких кнопок. Если применяется одна клавиша, то для включения света на нее нужно быстро нажать один раз, после чего осуществлять регулировку вдавливанием кнопку вверху или внизу. Также может предусматриваться отдельная кнопка регулировки, действующая аналогичным образом, что и качелька громкости на смартфонах. Третий варианта управления предусматривает применение одной клавиши включения и двух кнопок со стрелочками вверх и вниз, которые будут настраивать яркость.

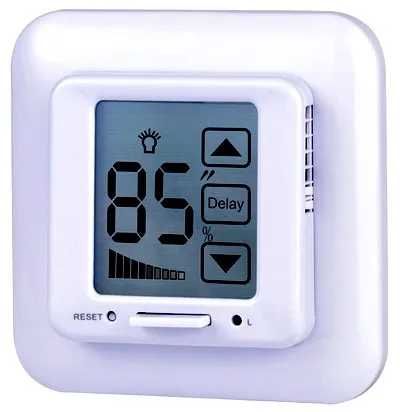

Сенсорные

Работают аналогичным образом с клавишными устройствами, за тем исключением, что вместо кнопок палец прикасается к чувствительному сенсору. Сенсорная панель может действовать не только по принципу касания как к кнопке, но и проведения пальцами по кругу, как бы имитируя вращения поворотного светорегулятора.

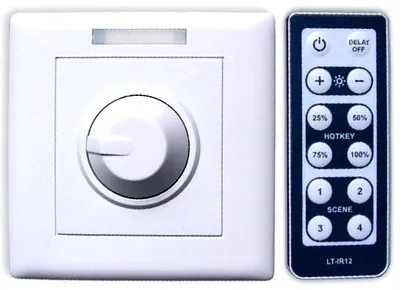

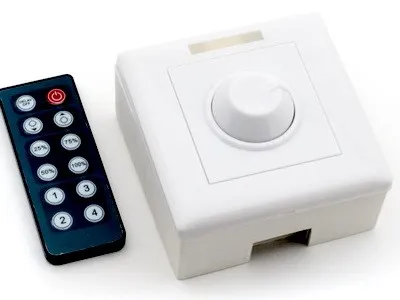

Диммеры с пультом дистанционного управления

Являются одними из самых удобных. Связь от таких приборов осуществляется путем передачи инфракрасного сигнала или радиоволны. Радиоканал является наиболее приемлемым, поскольку позволяет осуществлять регулировку с любой точки комнаты или даже с другого помещения. Достаточно нажать на клавишу направив пульт даже в противоположную сторону от диммера. В случае же с инфракрасным каналом необходимо чтобы между дистанционным пультом и светорегулятором была прямая видимость. Если на пути следования сигнала окажется препятствие, будь то даже лист бумаги, то команда не будет принята.

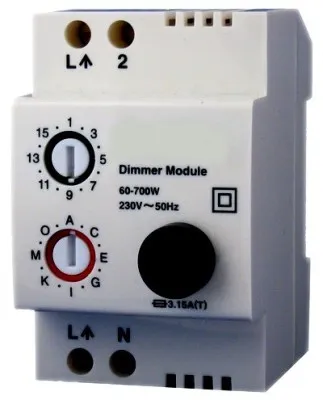

Модульные

Устанавливаются прямо в распределительном щите на DIN-рейку. Они являются самыми крупными. Такие устройства могут предусматривать различные способы регулировки. Она может осуществляться кнопками, расположенными на блоке, или даже дистанционным пультом. Приборы данного класса являются самыми мощными, и могут работать с крупными лампами. Их нередко можно встретить в теплицах, где с помощью таких систем осуществляется настройка оптимального свечения, учитывая проникающую способность солнечных лучей сквозь стеклянный потолок или стены. Также модульное оборудование применяется в производственных цехах. В этом случае дополнительное ламповое освещение выставляется с учетом яркости света проникающего сквозь окна, что позволяет снизить энергозатраты на освещение в солнечные дни. Менее мощное оборудование модульного типа используется в системе умный дом.

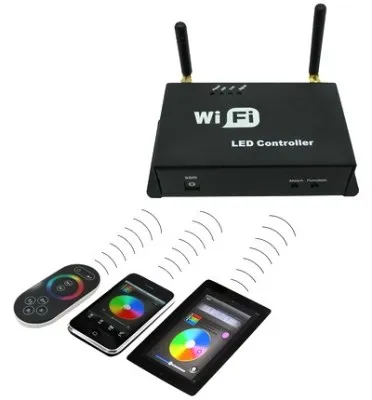

Управление через wi-fi

Оснащается пультом дистанционного управления, но основное его преимущество заключается в возможности регулировки яркости с помощью планшета или смартфона. На них устанавливается специализированное приложение, поставляемое производителем диммера. Работа с такими устройствами намного более удобная, поскольку отпадает необходимость постоянно искать дистанционный пульт. Приложение по регулировке света может быть установлено на сколько угодно смартфонов, что дает возможность каждому члену семьи корректировать яркость света под себя.

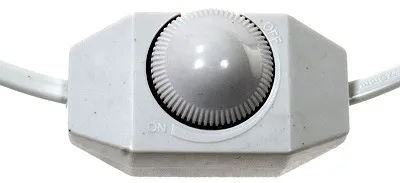

Подвесные диммеры

Используются на светильниках и настольных лампах. Они являются самыми маленькими и работают по механическому способу управления. Регулировка у них осуществляется как путем вращения колесика, так и перекатыванием зафиксированного в корпусе шарика.

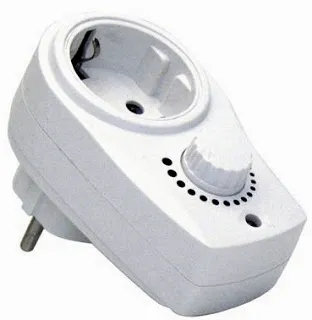

Переносные

Представляют собой крупную розетку с вилкой, на корпусе которой имеется колесико, как у поворотного диммера. Достоинством таких устройств является отсутствие необходимости их монтажа. Обычно диммерами такого типа пользуются для регулировки временного освещения. Также это оборудование можно встретить в брудерах по выращиванию цыплят, аквариумах и т.д.

Подключение светорегулятора

Процесс установки диммера ничем не отличается от монтажа обыкновенного выключателя. На лампочку подается нулевой провод, а на светорегулятор фаза. Ее жила входит в один канал устройства, а через второй уже выходит провод прямо на патрон лампы. Таким образом, можно просто демонтировать имеющийся выключатель и вместо него установить любой светорегулятор, кроме модульного, переносного или розеточного.

Диммеры отличаются по мощности, поэтому необходимо чтобы она была на 20% выше чем фактический уровень требуемый для ламп, подключенных к регулятору.

Похожие темы:

• Диммеры для светодиодных лент. Виды и особенности. Применение
• Умные лампы. Устройство и виды. Работа и применение
• Люстра с пультом управления. Устройство и работа. Как выбрать
• Пускорегулирующая аппаратура. Виды и устройство. Работа
• Устройства плавного пуска (Софтстартеры). Виды и работа
• Частотные преобразователи. Работа и устройство. Типы и применение
• Термостаты. Виды и работа. Устройство и применение. Особенности

Почему может не работать диммер?

Диммер — это устройство, которое используется для изменения яркости света. Если диммер не работает, то причиной может быть несколько факторов:

1. Неправильное подключение проводов. Для работы диммера необходимо правильно подключить его к сети электропитания и к источнику света. Неправильное подключение проводов может привести к неполадкам в работе диммера.

2. Неправильный выбор диммера. Некоторые типы диммеров несовместимы с определенными типами ламп и светильников. Например, некоторые диммеры не могут работать с энергосберегающими лампами или светодиодными светильниками.

3. Сломаны или изношены компоненты диммера. Если диммер не работает, то может быть поврежден какой-то из его компонентов, такие как реле, транзистор, конденсатор или дроссель.

4. Неисправность в проводке. Неполадки в проводке, например, перегоревший предохранитель или неисправный выключатель, могут привести к неправильной работе диммера.

5. Проблемы с электропитанием. Нерегулярное или нестабильное электропитание может привести к сбоям в работе диммера.

6. Неисправность лампы. Если лампа, подключенная к диммеру, не работает, то и диммер может не работать.

Для решения проблемы неисправности диммера рекомендуется обратиться к электрику, который сможет произвести диагностику и устранить причину неисправности.
