Как функционирует диммер — принцип работы и устройство диммера.

Используя диммер, редко кто задумывается о механизме его функционирования и принципе работы. Однако даже небольшое электронное или механическое устройство, имеющее довольно простую конструкцию, способно значительно повысить уровень комфорта.. Подробнее о «как работает диммер» можно узнать изучив его устройство.

Если разобраться, что такое диммер и как он работает, можно самостоятельно подключить или даже собрать полезный в быту прибор.

В этом материале мы расскажем что из себя представляет диммер и для чего он нужен, а также приведем инструкцию по самостоятельному монтажу этого устройства.

Содержание статьи:

• Что такое диммер?
• Категории светорегулирующих устройств
  • По месту и способу установки
  • По конструкционным особенностям
  • По типу осветительного прибора
• Инструкция по установке диммера
• Выводы и полезное видео по теме

Что такое диммер?

Слово dimmer переводится с английского как «затемнитель», что полностью соответствует действительности.

Компактный электронный или электронно-механический прибор служит для включения/выключения и регулировки мощности осветительных приборов. В связи с этим он получил еще одно распространенное название – светорегулятор.

Освещение помещений – не единственная сфера, где применяют диммеры, однако именно благодаря ей они стали востребованы в быту.

Очень удобно привычно управлять осветительной нагрузкой с помощью прибора, по своему устройству и внешнему виду напоминающему выключатель.

Устройства, меняющие уровень освещенности в комнате, предназначены для разных видов ламп. Например, диммеры для светодиодов отличаются от аналогов для ламп накаливания

Прототипом современного прибора стал реостат, изобретенный в позапрошлом веке немцем И. Поггендорфом. Принцип работы сводился к регулировке напряжения в контуре уровнем сопротивления.

Основной минус экспериментальных установок в том, что для уменьшения яркости освещения приходилось снижать напряжение. Это увеличивало силу тока и сопротивления, в результате чего прибор сильно нагревался и имел сниженный КПД.

Коэффициент полезного действия удалось увеличить за счет использования автотрансформаторов со стабильными показателями напряжения и частоты. Но это громоздкие, неудобные для бытового применения установки. В итоге лучшими признаны электронные модели – эффективные, экономичные, небольшие по размеру.

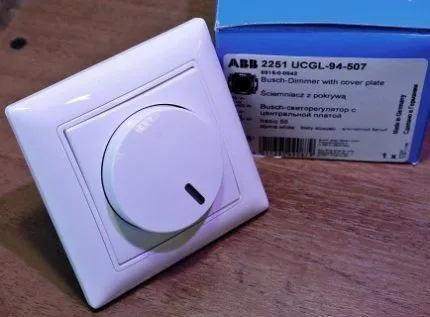

Образец одноканального диммера с поворотным управлением. Прибор заключен в пластиковый корпус, уровень мощности светодиодных лент регулируется путем поворота ручки, сделанной из алюминия

Многие пользователи приборов считают, что светорегулятор позволяет резко снизить потребление электроэнергии и, соответственно, сократить траты на ее оплату.

На самом деле экономия составляет около 15-18%, а на первый план все же выходит комфорт.

Вот только некоторые примеры продуктивного использования диммера:

• снижение освещения, легкое затемнение в вечернее время для создания спокойной атмосферы в спальне, детской или гостиной;
• воплощение дизайнерской картины освещения;
• создание подсветки для навесных потолочных конструкций;
• работа осветительной системы в различных режимах.

Уменьшая или увеличивая мощность потолочных или настенных светильников, можно полностью изменить окружающий интерьер.

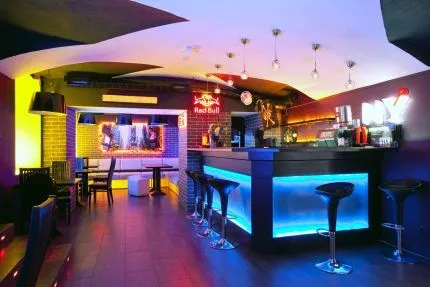

Полезную функцию активно используют в общественных и развлекательных заведениях (театрах, барах, ночных клубах) для получения неожиданного, яркого, красочного светового эффекта

С появлением электронных моделей возможности диммеров увеличились: можно задать режим мигания, пульсации, плавного или резкого затухания. Существуют программы, воссоздающие необычные световые картины только за счет изменения мощности осветительных приборов.

Перед тем как приобрести диммер, необходимо правильно оценить ситуацию и решить, действительно ли в нем появилась необходимость.

Порой установка светорегулятора в доме действительно оказывается полезной, так как прибор обладает примечательными достоинствами.

Галерея изображений

Фото из

Основная функция – повышение/понижение яркости света – сама по себе уже интересна. Можно задать «рабочий» режим, при котором видна каждая пылинка на столе, или приглушить свет до минимума, чтобы дать покой глазам и расслабиться

Электронная начинка прибора позволяет увеличить его возможности, делая способы управления еще более комфортными. Например, включение/выключение по хлопку или определенной команде, путем отправления сигнала через радиоканал или Wi-Fi

В отличие от ступенчатого переключения, плавное предохраняет контур от резких скачков тока, что способствует продолжительной службе ламп и самого прибора. С помощью ручки произвести плавную регулировку сложнее, а сенсорное устройство работает в этом смысле идеально

Если существует риск ограбления или по каким-то причинам необходимо создать впечатление о квартире, в которой кто-то постоянно находится, устанавливают прибор с функцией имитации присутствия. Свет то включается, то выключается в разных комнатах

Регулировка яркости света в комнате

Расширенный диапазон возможностей современных моделей

Плавное изменение мощности и яркости

Функция имитации присутствия человека

Однако и недостатки имеются. Главные из них связаны с монтажными работами. Возможно, для установки придется поменять проводку, а после этого сделать косметический ремонт. Некоторые устройства способны нарушить работу чутких приборов, так как вызывают электромагнитные помехи.

Большая часть диммеров не универсальны, то есть функционируют только с одним видом ламп, например, с традиционными лампами накаливания на 40 Вт или 60 Вт.

Если вы хотите, чтобы КПД устройства достигал максимума, то как раз применения лам накаливания необходимо избегать. Большая отдача ожидает от осветительных приборов на светодиодных источниках.

Категории светорегулирующих устройств

Существуют различные классификации светорегуляторов, основанные на способе и месте их монтажа, конструкционных особенностях и видах ламп, которые они обслуживают.

Ежегодно появляются новые модификации, увеличивающие списки уже имеющихся приборов. Рассмотрим виды, наиболее распространенные в бытовом применении.

По месту и способу установки

Пользователь, далекий от электрики, представляет диммер как прибор, заменяющий выключатель. Это верно, но на коробочных настенных приборах разнообразие регуляторов света не заканчивается.

Существует три вида, которые различаются и по внешнему виду, и по способу подключения, и по нюансам регулировочных функций:

• модульные приборы, которые устанавливают в электрощиток на DIN-рейку;
• моноблочные настенные конструкции с поворотной ручкой, клавишей или другим регулировочным устройством;
• приборные (коробочные) модели, которые вставляют в монтажную коробку и подключают напрямую к выключателю.

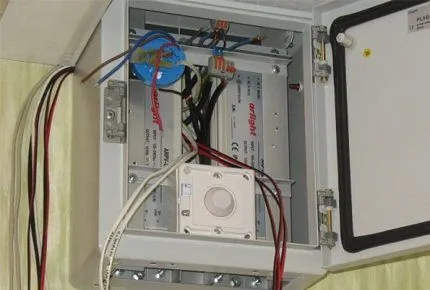

Первые выручают, когда существующие условия не подходят для монтажа в коробку выключателя. Вместо нескольких моделей, обслуживающих разные осветительные контуры, в квартирный электрощит помещают многоканальный прибор, действующий на все линии.

Но для этого необходимо достаточно места на щите, так как диммер обычно имеет немаленькие размеры по сравнению с теми же автоматическими выключателями.

Общий прибор, регулирующий работу 2-3 контуров, идеально подходит, если нагрузка отдельных линий превышает 230-300 Вт, что грозит перегревом монтажных коробок

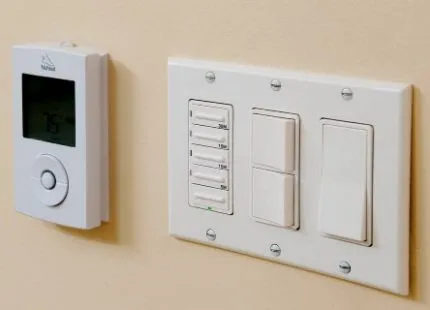

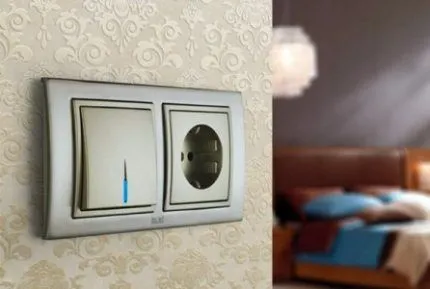

Второй вид – это более «умная» замена выключателя. Пластиковый моноблок устанавливается точно так же, как привычная электроустановка для включения/выключения ламп. Он имеет цельный корпус, а электронный механизм спрятан внутри его.

Внешними рабочими элементами являются клеммы для подключения жил и ручка или клавиша для управления. Наряду с приборами механического типа, можно встретить сенсорные и дистанционные.

Моноблочный прибор устанавливают в удобном для постоянного использования месте – около дверей в гостиную или коридор, возле кровати или дивана, предназначенных для ночного отдыха

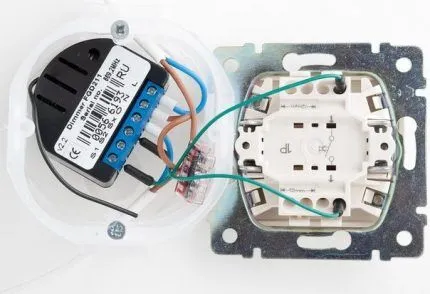

Третий вид по размерам меньше других аналогов. Это небольшая коробочка прямоугольной или округлой формы, оснащенная удобным клеммником для проводов.

Если в комнате есть фальш-стена, перегородка из гипсокартона или подвесные конструкции, то изделие можно установить и за ними, без использования дополнительного оборудования – монтажной коробки. Приборы, расположенные в зоне недосягаемости, управляются с пульта д/у.

Размеры встраиваемого диммера позволяют без проблем помещать его в подрозетник. Сначала подключают и вставляют в монтажную коробку светорегулятор, а затем те же манипуляции повторяют с корпусом выключателя

По конструкционным особенностям

Устройство встраиваемых приборов практически не различается, а конструкции моноблочных моделей с внешними панелями обычно делят по способу управления, электронно-механическому или электронному.

Таким образом, выделяют следующие виды приборов:

• поворотные;
• поворотно-нажимные;
• нажимные (клавишные);
• сенсорные;
• дистанционные.

Первую категорию можно узнать по круглой ручке, которую для регулировки освещения просто поворачивают по/против часовой стрелки.

Вторая – это удачная комбинация двух видов действий – нажимания и поворачивания. Для включения/выключения прибора освещения необходимо нажать на кнопку, для уменьшения/увеличения яркости – повернуть ее по оси.

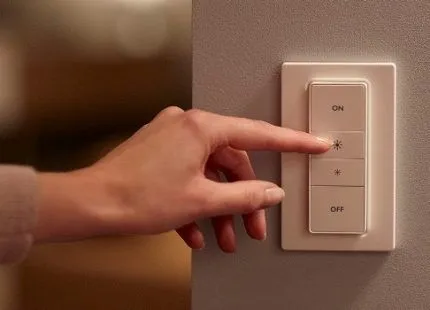

Клавишные решения внешне повторяют выключатели и могут иметь одну или две клавиши – в зависимости от количества подключенных ламп.

Чтобы привести светильник в действие, клавишу нажимают и сразу же отпускают, для регулировки яркости требуется задержка, то есть более длительное удержание клавиши в нажатом состоянии

Для управления сенсорной моделью не нужно ничего поворачивать, достаточно прикоснуться к лицевой панели и задержаться, пока освещение не достигнет нужного уровня.

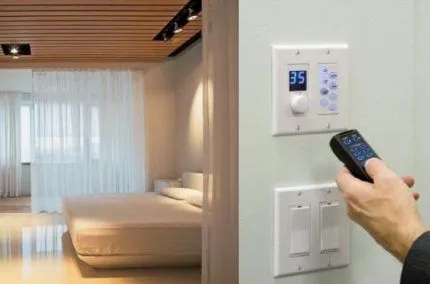

Но самыми удобными признаны дистанционные приборы, управление которыми осуществляется с отдаленной точки при помощи пульта д/у. Однако механический способ (поворотный или нажимной) также сохраняется.

Осветительная сеть, оснащенная пультами и панелями управления, чаще всего является частью системы «умный дом», эффективно «командующей» и другим приборами и устройствами

Выбор диммеров действительно широк, однако перед приобретением не забудьте: чем комфортнее и функциональнее девайс, тем дороже он обойдется при покупке и монтаже.

По типу осветительного прибора

Как уже было сказано выше, универсальных моделей не существует. Если встретятся конструкции, заявленные как универсальные, то их функционирование с различными видами ламп ограничено.

Предположим, одни приборы предназначены для светодиодных и энергосберегающих ламп, при этом они рассчитаны на 12 В, другие – для галогеновых и ламп накаливания, 230 В.

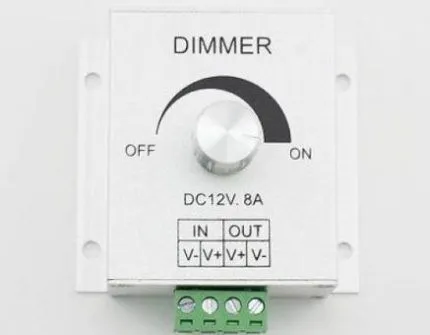

Образец простого поворотного устройства, которое способно управлять одним осветительным контуром. Лампы в люстрах или светильниках обязательно должны быть галогеновыми или с нитью накаливания

Существует несколько нюансов, которые нужно уточнять перед покупкой. Например, галогеновые лампы для сети 220 В не нужно путать с галогенками 12/24 В, подключающимся через понижающий трансформатор.

Кроме традиционных источников света – ламп – продается множество современных светодиодных модификаций, которые также подключаются через трансформатор, идущий в комплекте.

Инструкция по установке диммера

Электроустановки марки Легранд давно зарекомендовали себя как надежные и «долгоиграющие», поэтому рассмотрим порядок установки диммера известного французского производителя.

Прибор можно ставить в монтажную коробку или просто в стену вместо обычного выключателя, следовательно, дополнительная подготовка проводки или места монтажа не нужна.

Галерея изображений

Фото из

Распаковываем прибор, разбираем его, если он в собранном виде, и знакомимся с механизмом подключения. На лицевой стороне находится панель для крепления двух клавиш, большой и маленькой

Для удобства соединения проводов с прибором каждая клемма имеет условное обозначение: 1 – входящая фаза, 2 – выходящая фаза, В – для подключения дополнительных электроустановок (при необходимости)

Схема – обязательная часть инструкции. Все нюансы, касающиеся разводки жил или подключения, обозначенные на схеме, должны соблюдаться. Если прибор продается без инструкции, скорее всего, он некачественный или поддельный

Снимаем изоляцию с концов жил и вставляем их в клеммы: белый на вход, синий на выход. Если других приборов подключать не планируется, на этом работа с клеммами считается законченной. Затягиваем винты клеммника

Убедившись, что провода подключены правильно и крепко держатся в гнездах, вставляем корпус диммера в монтажную коробку. Два крепежных винта закручиваем в отверстия, находящиеся по бокам, но не затягиваем до конца

Для корректировки горизонтали используем уровень, приложив его к верхней части корпуса. Можно использовать любой подходящий инструмент, магнитный, водяной или лазерный. Установив в правильное положение, подтягиваем крепежи

Последний этап монтажа – установка декоративных элементов. Сначала прикладываем и нажимаем на рамку – до щелчка, затем таким же образом закрепляем клавиши. Все выполняем легкими движениями, стараясь не повредить детали

Поочередно проверяем работу маленькой и большой клавиш: они должны двигаться свободно. Подключаем светильник, подаем ток и смотрим, как лампа реагирует на манипуляции

Шаг 1 – знакомство с диммером

Шаг 4 – подключение проводов

Шаг 5 – монтаж корпуса в коробку

Шаг 6 – проверка горизонтального положения

Шаг 7 – установка декоративной рамки и клавиш

Шаг 8 – тестирование прибора

Если возникли неполадки, рекомендуем снова отключить автомат, аккуратно разобрать выключатель с диммером и проверить, правильно ли вставлены жилы в клеммы. Если с устройством все в порядке, дополнительно проверяем подключение светильника.

Не забываем, что схемы подключения у разных приборов имеют отличия, и порой принципиальные, поэтому обязательно в первую очередь изучаем инструкцию и схему, а затем уже приступаем к действиям.

Также на нашем сайте есть статья, где мы подробно рассказали о том, как собрать диммер своими руками. Подробнее — переходите по ссылке.

Выводы и полезное видео по теме

Регуляторы света – не новинка на российском рынке, поэтому еще больше информации об устройстве, функционировании и подключении приборов можно почерпнуть из видео, размещенного в сети специалистами и любителями.

О диммерах и преимуществах их использования:

Полезные рекомендации опытного пользователя по выбору прибора:

Как работает светорегулятор, наглядно и понятно в видеообзоре:

Для выбора или подключения диммера не нужно изучать электронику, чтобы досконально вникнуть в принцип работы. Обычно необходимые характеристики становятся известными даже при поверхностном знакомстве с моделью. Главное – выбрать подходящий по параметрам сети прибор, внимательно изучить схему и произвести монтаж строго по инструкции.

Если вы можете дополнить материал интересными сведениями, которые касаются выбора или подключения диммеров, пожалуйста, оставляйте свои комментарии в расположенном ниже блоке. Здесь же вы можете задать вопросы или поучаствовать в дискуссии по теме статьи.

Почему может не работать диммер?

Диммер — это устройство, которое используется для изменения яркости света. Если диммер не работает, то причиной может быть несколько факторов:

1. Неправильное подключение проводов. Для работы диммера необходимо правильно подключить его к сети электропитания и к источнику света. Неправильное подключение проводов может привести к неполадкам в работе диммера.

2. Неправильный выбор диммера. Некоторые типы диммеров несовместимы с определенными типами ламп и светильников. Например, некоторые диммеры не могут работать с энергосберегающими лампами или светодиодными светильниками.

3. Сломаны или изношены компоненты диммера. Если диммер не работает, то может быть поврежден какой-то из его компонентов, такие как реле, транзистор, конденсатор или дроссель.

4. Неисправность в проводке. Неполадки в проводке, например, перегоревший предохранитель или неисправный выключатель, могут привести к неправильной работе диммера.

5. Проблемы с электропитанием. Нерегулярное или нестабильное электропитание может привести к сбоям в работе диммера.

6. Неисправность лампы. Если лампа, подключенная к диммеру, не работает, то и диммер может не работать.

Для решения проблемы неисправности диммера рекомендуется обратиться к электрику, который сможет произвести диагностику и устранить причину неисправности.
