Схемы подключения проходного диммера — легкий способ настройки

Для регулирования интенсивности света используются специальные устройства – диммеры. Время от времени возникают случаи, когда требуется управление яркостью освещения из разных мест внутри помещения.

Эта задача аналогична подключению проходных переключателей, но имеет некоторые особенности.

Принцип действия

Диммер – это устройство для регулирования мощности, как правило, они используются для управления яркостью источников света, и делятся по типу регулировки на механические, сенсорные, дистанционные.

Принцип их действия для ламп накаливания и галогенных ламп основывается на принципе регулирования напряжения. Светодиодные лампы регулируются при помощи управляемых источников тока и ШИМ-регуляторов.

Проходной выключатель – это переключатель, позволяющий из разных мест управлять включением электричества в одном месте. Таким образом, основное назначение проходного устройства – это управление осветительными приборами из разных мест в помещении.

При покупке любой техники важно обеспечить хорошее бухгалтерское сопровождение тут.

Схемы подключения

Также широко распространены, как наиболее экономные, схемы, содержащие светорегулятор и обычный коммутатор. Такие схемы просты в монтаже и могут быть установлены самостоятельно.

Последовательное

Нет никаких сложностей, чтобы установить в разных местах два светорегулятора, которые будут управлять одним источником света. Для их последовательного подключения нужно, чтобы от каждого регулятора на распределительную коробку приходило по три проводника.

Оба прибора соединяются между собой при помощи перемычек через первый и второй контакты, на третий контакт первого устройства приходит фаза, провод с третьего контакта второго прибора подключается к светильнику.

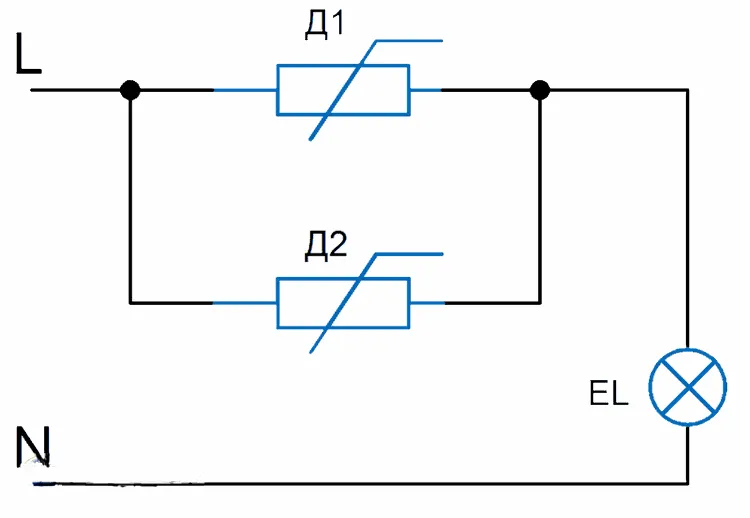

Параллельное

Особенность паралелльного подключения двух регуляторов в том, что они зависят друг от друга. Подключенные параллельно, они работают как выключатели, а не переключатели. Поэтому недостаток этой схемы подключения состоит в том, что каждый регулятор управляет только своей частью полупериода.

[attention type=green]Это значит, что если один диммер выставлен на 100%, то второй не сможет управлять яркостью освещения.[/attention]

С обычным выключателем

Простая и экономичная схема, может использоваться, например в спальне. Диммер может быть установлен возле кровати, позволяя регулировать уровень освещения, а выключатель может располагаться на входе в комнату. С светорегулятором также можно без проблем использовать проходные переключатели. Такую схему можно применять, например, в длинных коридорах.

Выключатель или проходные переключатели подключаются между фазой и регулятором, так же, как и обычно.

[attention type=yellow]Недостаток этих схем в том, что при простом подключении свет будет включаться только на установленной мощности.[/attention]

Это не всегда удобно, к тому же, если диммер будет выключен, то проходные переключатели не будут управлять включением света.

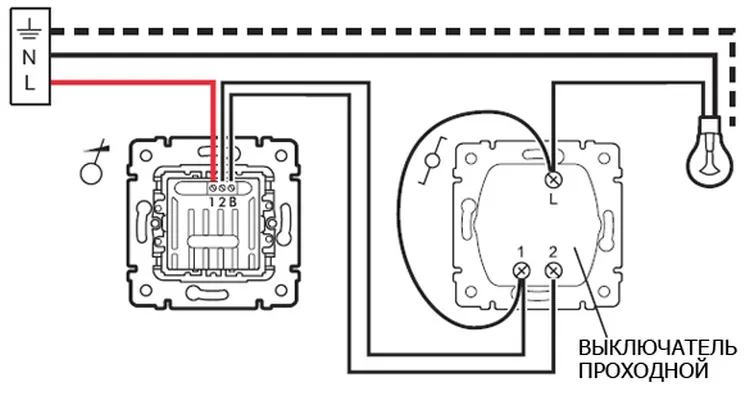

Схема подключения проходного выключателя с диммером:

Некоторые типы регуляторов работают как переключатели, например, поворотные переключаются при нажатии на поворотник.

Альтернативные устройства на контроллерах и с пультом дистанционного управления

Сенсорные приборы с контроллером или с дистанционным управлением относятся к более дорогим, функциональным и интеллектуальным типам светорегуляторов.

Для независимого диммирования светильников с нескольких точек можно использовать не механические, а сенсорные светорегуляторы. Такие устройства синхронизируются друг с другом, благодаря электронным компонентам и контроллерам, что позволяет управлять каждым прибором независимо от другого.

Можно установить сенсорный диммер, и подключать к нему кнопки регулировки там, где это требуется. Этот вариант лишен недостатка простых схем с выключателем. Кнопки сенсорного прибора, могут работать как простые выключатели, так и регулировать освещение.

Недостатки таких устройств состоят в их высокой цене, сложности монтажа – устанавливать их должны квалифицированные специалисты, а также в небольшом выборе дизайна.

Дистанционные устройства это отличный вариант для регуляции освещения из любой точки квартиры. Такие приборы можно разделить на два типа:

• Использующие в работе радиопередатчик;
• Использующие инфракрасное излучение.

Береговский радиозавод «М» предлагает очень качественное радиооборудование. Заказывайте по доступным ценам.

Предлагаем вашему вниманию видео-инструкцию, как правильно подключить диммер:

Их можно совмещать и с обычными, проводными коммутаторами. Они выполняют все те же задачи, что и другие – управляют включением и выключением светильников и яркостью освещения, дистанционное управление — это просто еще одна полезная функция светорегулятора.

[attention type=yellow]Задача регулирования мощности освещения из нескольких мест вполне разрешима, хотя каждый способ и имеет некоторые недостатки. [/attention]

Более простым вариантом управления светильником является установка светорегулятора и выключателя. Такая схема более экономична и не требует больших вложений. Более дорогим, но комфортным вариантом решения проблемы является применение интеллектуальных систем на основе контроллеров или с применением дистанционного регулирования.
