Как действует диммер — определение, принцип работы, инструкции по установке

Обеспечение комфортного и легко управляемого освещения – это значительное преимущество для создания уютной атмосферы в доме. Тщательно продуманная концепция и внедрение передовых технологий позволяют избежать излишних затрат и обеспечить наилучшую практичность в быту.

Диммер (или светорегулятор) – это электронное устройство, встраиваемое в электросеть или подключаемое к розетке. С его помощью регулируют мощность (насыщенность) световых потоков от источников света. Прибор делает освещение ярче или более приглушенным, в зависимости от конкретной ситуации. Так, во время выполнения домашних дел, работы и учебы или выполнения творческих проектов, необходим яркий свет. В период подготовки ко сну освещение приглушают, чтобы создать интимную, успокаивающую обстановку.

Кроме функций регулировки, диммер выполняет ряд дополнительных задач:

• заметная экономия электроэнергии;
• увеличение срока эксплуатации ламп за счет плавного включения и выключения электроприборов. Ведь известно, что лампы накаливания и LED перегорают именно из-за скачков напряжения в момент нажатия выключателя;
• благотворно влияет на здоровье глаз, оберегая зрение от излишних нагрузок.

Работает прибор с лампами накаливания и светодиодными изделиями.

В этой статье мы расскажем об устройстве диммеров, их особенностях и способах монтажа.

Устройство диммера

Приборы, позволяющие плавно изменять мощность электрического тока, известны с XIX века. С помощью изобретенных немецким физиком Поггендорфом переменных резисторов регулировали напряжение и силу тока в электросети. Принцип действия устройства основывался на увеличении или снижении сопротивления. Однако, такие приборы имеют весьма низкий индекс КПД и сильно нагреваются, что может привести к пожару.

Автотрансформаторы также могут выполнять функции диммеров. Их производительность высока, они выдают стабильное напряжение с частотой 50 Гц. Существенный минус таких приборов – их большие габариты и вес. Кроме того, они дорогостоящи. Именно поэтому большого распространения они не получили.

Для бытовых, частных нужд сегодня выпускают электронные диммеры. Они компактны, имеют превосходные показатели и доступную стоимость. Изделия имеют различные формы и дизайн, рассчитаны на разную мощность и способы подключения.

Как они устроены?

• Основным элементом конструкции является ключ или переключатель. Им управляют полупроводниковые транзисторы, симисторы или тиристоры, в зависимости от модели и производителя.
• Чтобы лампа изменила свою яркость, на нее требуется подать ток в виде обрезанной синусоиды. Именно это и делает электронный ключ: не пропускает часть волн, за счет чего уменьшается напряжение, питающее источник света.

Существует два типа регулировки:

• отсекание переднего фронта волны производится с помощью электромагнитных трансформаторов. Применяется для люминесцентных, светодиодных и ламп накаливания, работающих со стандартным напряжением 220 V и низким;
• регулировку по задней части волны обеспечивают электронные трансформаторы. Они работают с галогенными и светодиодными лампами, а также лампами накаливания.

Следовательно, лампы накаливания универсальны, и работают с любыми типами диммеров. А вот с LED-изделиями необходимо соблюдать осторожность. Если в качестве источников света планируется приобретать именно светодиодные лампы, выбирают соответствующие светорегуляторы. Или используют LED-лампы с пометкой «диммируемые», которые допускается применять с любыми диммерами. То же самое касается компактных энергосберегающих ламп: они должны иметь соответствующую маркировку.

Электронные приборы в обязательном порядке снабжаются защитой от перегрева и короткого замыкания. Также в схему включают дроссель или индуктивно-емкостный фильтр, чтобы снизить электромагнитные помехи.

Виды диммеров по типу управления

Вниманию потребителей предлагаются модели с несколькими видами управления:

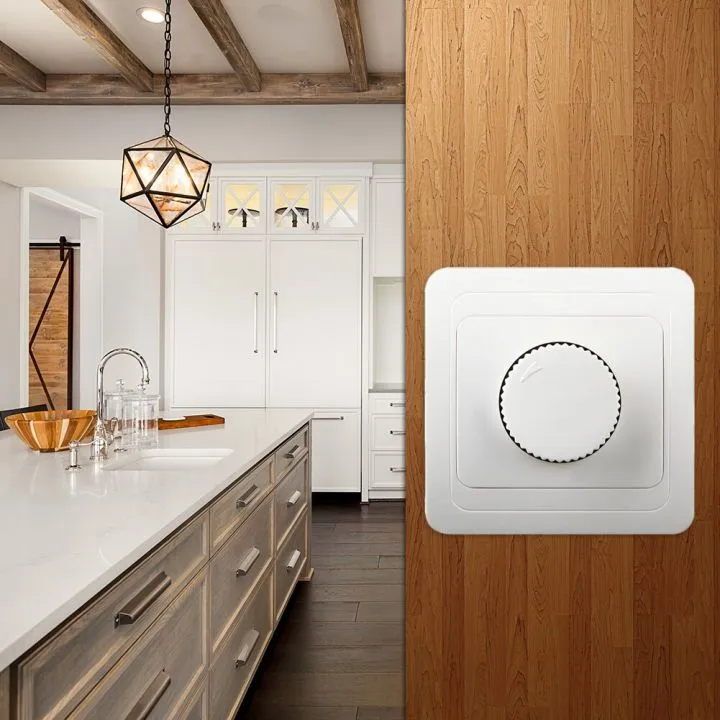

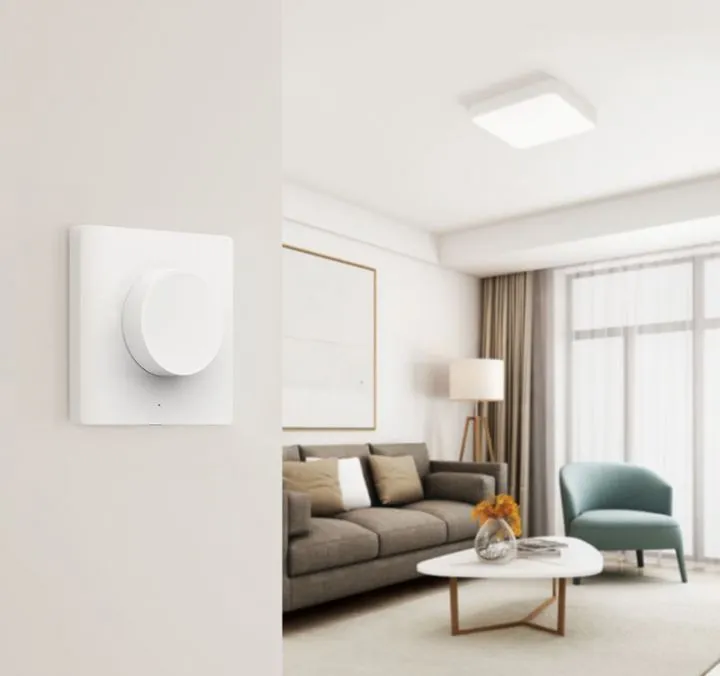

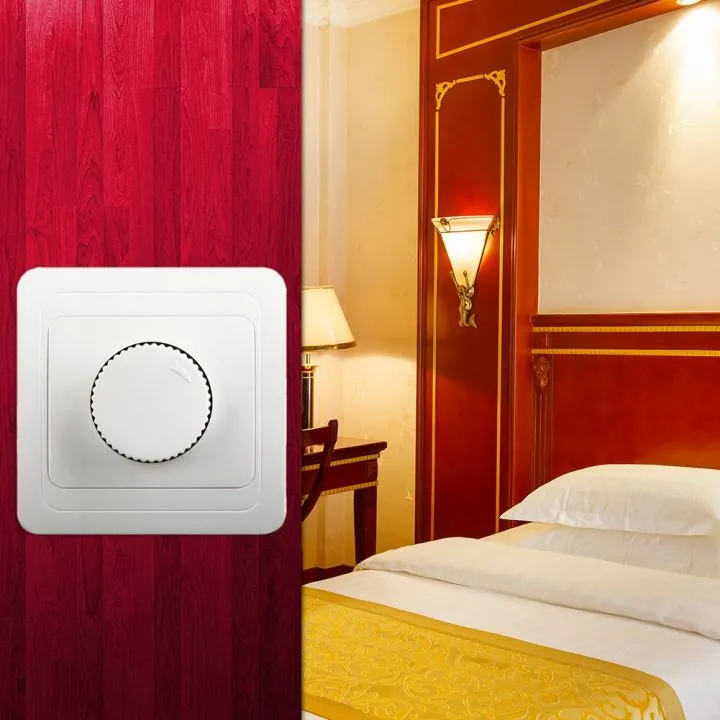

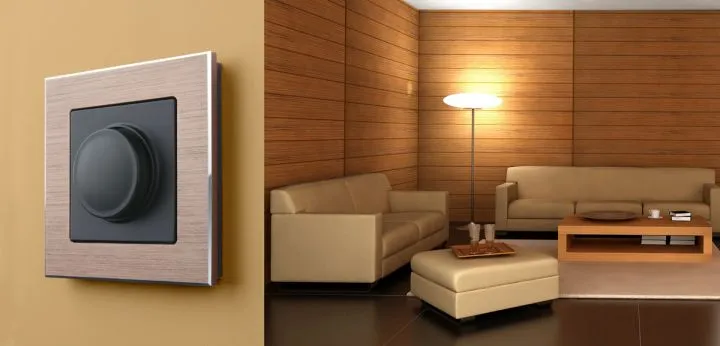

• с поворотной ручкой, на которой указывается стрелка или деления «больше/меньше». В крайнем левом положении свет полностью отключается, в правом устройство дает максимально возможную насыщенность освещения. При повороте круглого диска яркость постепенно увеличивается или снижается. Один из самых простых регуляторов, с лаконичным внешним видом и незатейливым функционалом;

• поворотно-нажимные изделия почти неотличимы от первого варианта, но их устройство более продвинутое. В конструкции присутствуют резистор и конденсатор. При нажатии на верньер лампы загораются с той яркостью, которая зафиксировалась при последнем выключении. После этого можно регулировать мощность в большую или меньшую сторону, слегка утапливая ручку;

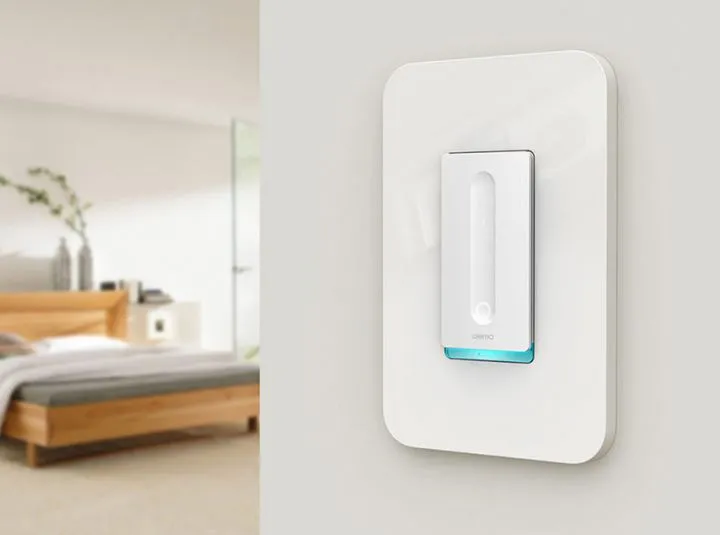

• сенсорные модели выпускаются в самом разном, порой фантастическом, дизайне. Это и световые кружки, и ровные, гладкие панели, круги, квадраты. Подобрать подходящий вариант для конкретной квартиры достаточно просто. При установке в обязательном порядке требуется заземление или зануление;

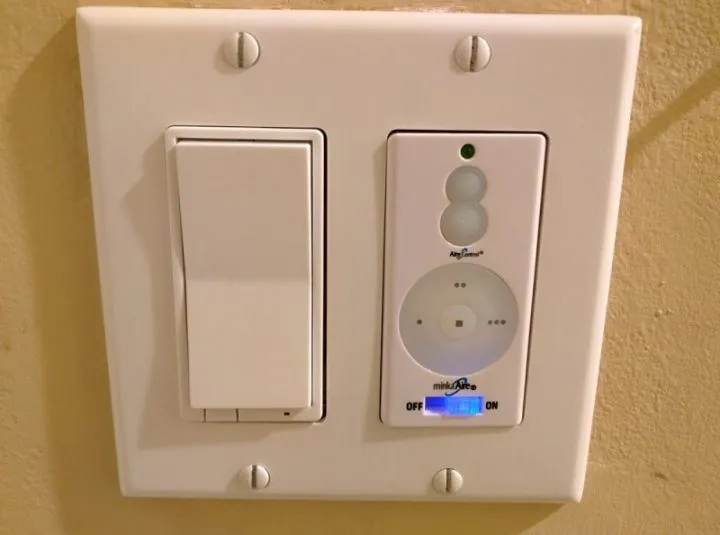

• устройства с клавишами и кнопками превосходно вписываются в современный дизайн комнат, у них больше возможностей для регулировки освещения. По внешнему виду они похожи на выключатели с двумя клавишами. Нажатие на одну из них включает и выключает осветительные приборы, а вторая регулирует насыщенность световых потоков. В комплектацию вариатора входят следующие компоненты: динисторы, узлы формирования импульсов, триаки.

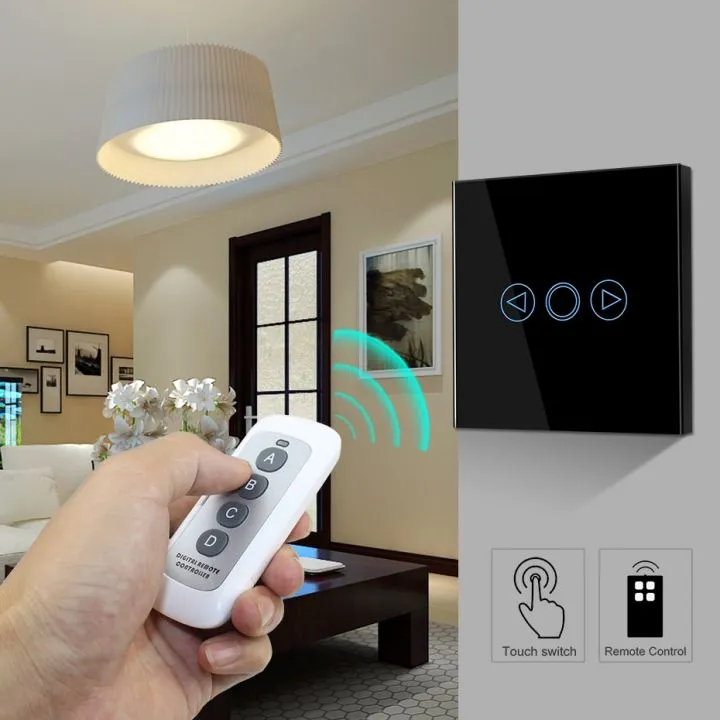

Для большего удобства изделия идут в комплекте с пультом дистанционного управления. К таким моделям не нужно подходить каждый раз, когда требуется приглушить, или, напротив, прибавить свет. Можно заниматься работой, учить уроки или наслаждаться любимым фильмом, и изменять освещение до комфортного уровня, не покидая насиженное место.

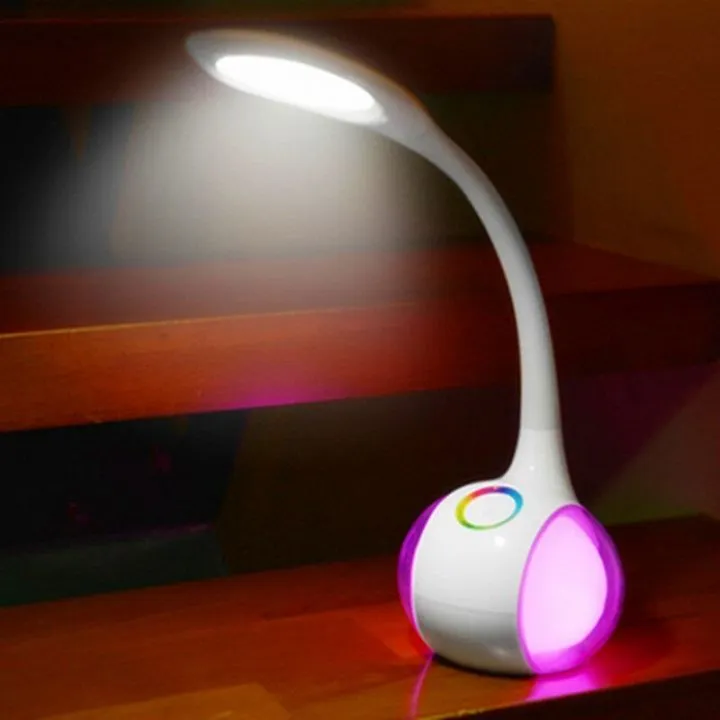

Важно знать один момент: светодиодные светильники с функцией регулировки яркости не требуют установки диммеров. Устройство изначально входит в конструкцию таких моделей, и в дополнительных приборах нет необходимости. Управляются такие светильники с помощью кнопок, расположенных на каркасе, или пультом ДУ.

Как выбрать диммер

Чтобы не пожалеть о покупке, необходимо правильно подобрать модель и тип прибора. Существует несколько параметров, на которые нужно обратить внимание.

• Мощность устройства должна в полтора-два раза превышать совокупное потребление электроэнергии всех подключенных к нему источников света. То есть, если общая мощность люстры составляет 300 Вт (пять ламп по 60 Вт), то потребуется диммер, рассчитанный на 450-600 Вт.

Такой же принцип прослеживается при подключении к одному прибору нескольких осветительных приборов, например, пары бра, трековой системы или нескольких точечных светильников. Мощность всех приборов складывается, после чего умножается на 1,5, а лучше – 2.

Очень важно строго соблюдать данное правило, приобретая устройства со значительным запасом мощности. Диммер, постоянно работающий на пределе, перегревается. Он может стать причиной короткого замыкания или возгорания.

• Важно также учесть способ монтажа. Моноблочные изделия требуют подключения к электропроводке, протягивания кабелей к месту установки. Внешне они похожи на типовые или инновационные выключатели. Работают с различными видами ламп, о чем имеются надписи на корпусе и в инструкции к прибору. Подразделяются на два типа.

Накладные диммеры имеют ряд преимуществ: быстрая и удобная установка, не требующая высверливания ниш в стенах; изделия можно монтировать в любое время, независимо от ремонта, особенно, если проложена наружная проводка. Однако, такие модели сложнее гармонично вписать в интерьер.

Встраиваемые модели великолепно вписываются в обстановку, выглядят, как часть интерьерного декора. Но для их установки требуется проштробить стены для кабеля, высверлить ниши. Эти два вида диммеров наиболее востребованы в частных домах и квартирах.

Диммер на шнуре предназначен для светильников, подключающихся к сети вилкой, через розетку. Это торшеры, бра, настольные лампы, ночники и прочие изделия. Такие устройства работают только с лампами накаливания.

Очень интересны модели, предназначенные для установки на DIN рейку. Они прячутся от нескромных взглядов в электрощитке, снабжены пультом ДУ, поэтому хозяевам не приходится каждый раз бегать к устройству. Кроме того, они не требуют капитальных или косметических ремонтных работ в процессе монтажа. Устройства работают с галогенными и лампами накаливания с помощью понижающих трансформаторов. С их помощью регулируют насыщенность освещения во дворе, в тамбуре и прихожей, на террасах и верандах, у входа и гаражей.

Продуманный подход к выбору устройства позволяет купить именно тот диммер, который будет наиболее удобен для владельцев жилья. Станет незримым помощником, обеспечивающим повседневный комфорт в доме.

Как установить моноблочный диммер самостоятельно

Чтобы подключить диммер вместо стандартного выключателя, не обязательно нанимать специалиста. Вполне можно обойтись своими силами, выбрав тот способ подключения, который больше подходит к конкретной ситуации. Кроме устройства потребуется индикаторная отвертка, кабель и инструменты для его прокладки.

Этапы работ:

• если диммер устанавливают на новом месте, необходимо протянуть провод от ближайшей распределительной коробки. Для этого стену штробят, высверливают нишу под устройство. Или же используют внешнюю проводку для накладной модели;
• в процессе работ соблюдают технику безопасности: на электрощитке выключают основной рубильник, чтобы полностью обесточить дом или квартиру;
• установить устройство на месте уже имеющегося выключателя проще: начинают с демонтажа электроприбора, освобождая нишу и провода;
• перед монтажом определяют, по какому из имеющихся проводов подается ток (фаза). Для этого на время подают электропитание. Кончиком индикаторной отвертки последовательно прикасаются к оголенным концам проводов, замыкая цепь пальцем, лежащим на контактной пластине. Как только лампочка, встроенная в рукоять отвертки, загорается – фаза найдена.

Необходимо отметить данный провод и снова отключить электропитание. Следующий этап требует максимального внимания и сосредоточенности. Ведь, в отличие от привычных выключателей, диммер монтируют строго по схеме.

• Конец провода с фазой соединяют с клеммой, обозначенной буквой «L» и стрелкой, направленной вверх «↑».
• Нулевой провод крепят к клемме «~» с наложенной на изображение волны стрелкой, направленной вбок «↗».

Далее в нишу устанавливают подрозетник. После чего производят монтаж прибора, устанавливают регулятор и закрепляют декоративную панель.

Устройство готово к работе! Теперь вы сможете произвольно регулировать яркость освещения, давая отдых утомленным за день глазам. А при наличии пульта ДУ – вносить изменения, не вставая из-за стола или с дивана.

Почему может не работать диммер?

Диммер — это устройство, которое используется для изменения яркости света. Если диммер не работает, то причиной может быть несколько факторов:

1. Неправильное подключение проводов. Для работы диммера необходимо правильно подключить его к сети электропитания и к источнику света. Неправильное подключение проводов может привести к неполадкам в работе диммера.

2. Неправильный выбор диммера. Некоторые типы диммеров несовместимы с определенными типами ламп и светильников. Например, некоторые диммеры не могут работать с энергосберегающими лампами или светодиодными светильниками.

3. Сломаны или изношены компоненты диммера. Если диммер не работает, то может быть поврежден какой-то из его компонентов, такие как реле, транзистор, конденсатор или дроссель.

4. Неисправность в проводке. Неполадки в проводке, например, перегоревший предохранитель или неисправный выключатель, могут привести к неправильной работе диммера.

5. Проблемы с электропитанием. Нерегулярное или нестабильное электропитание может привести к сбоям в работе диммера.

6. Неисправность лампы. Если лампа, подключенная к диммеру, не работает, то и диммер может не работать.

Для решения проблемы неисправности диммера рекомендуется обратиться к электрику, который сможет произвести диагностику и устранить причину неисправности.
