Вы решили заменить энергозатратные лампы накаливания, включая галогенные, на более эффективные светодиодные варианты. В магазине вам оказали помощь в подборе наиболее подходящих вариантов, также была проведена проверка их функциональности, и вам продемонстрировали, какой оттенок белого света лучше всего подойдет для гостиной или кабинета. Если рассматривать вопрос «светодиодная лампа мигает во включенном состоянии ремонт», то важно уделить внимание данному вопросу в случае возникновения мерцания света после установки.

Что значит «моргать» или «мигать»

Под понятием «лампа моргает» понимают свечение источника света прерывистым излучением, «мерцает» — неравномерный или колеблющийся свет. Например, у свечи на ветру колеблется язычок пламени. Говорят, что свеча мерцает.

В светотехнике изменяющийся характер светового потока лампы или светильника называется фликер. Английское flicker в переводе означает «мерцание».

Это субъективное ощущение заметных для глаза колебаний спектрального состава или светового потока, излучаемого источниками искусственного света.

Карандашный тест при наличии мерцающей лампы.

Лампа мигает во включенном состоянии

Причины мерцания и мигания светодиодных ламп во включенном состоянии разные. Одна из них – нештатная работа источника питания, имеющего электронную защиту, например, от токовой перегрузки. Она срабатывает в момент, когда ток через светодиодную лампу превысит заданный номинальный ток лампы, например, на 30%. Или при выходе напряжения в сети за рабочие пределы. Электронная защита мгновенно выключит блок питания и включит его автоматически при возвращении к нормальному.

Скачки сетевого напряжения

Особенно ярко заметны моменты включения источников питания, собранных по схеме импульсных преобразователей переменного напряжения в стабильный ток или напряжение. Их пусковой импульс может на доли секунды превысить пяти- или даже десятикратный номинальный рабочий ток. Т.е. каждое включение светодиодного устройства – ленты, прожектора или светильника — может приводить к провалам напряжения в питающей сети 220 В.

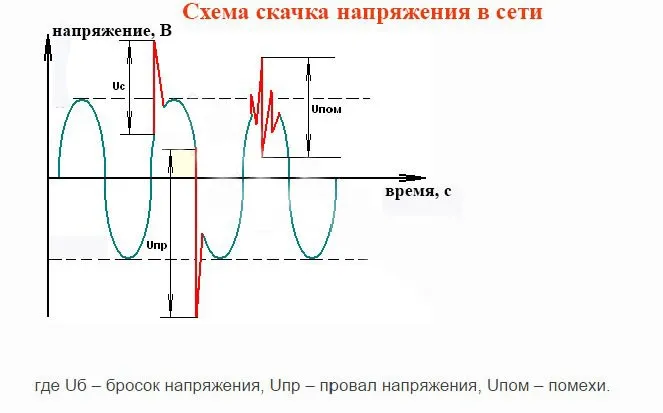

График «бросков»сетевого напряжения.

Мигания могут вызываться и датчиками светильников, например, присутствия или движения человека, сумерковыми и пр. Их неправильная работа может вызывать неуправляемые периодические включения или выключения.

Мигание из-за низкого напряжения в сети

Низкое напряжение в старых сетях бытового электропитания 220-230 В 50 Гц может быть при их значительной перегрузке бытовой электротехникой. Если раньше электрические предохранители на вводе в квартиру были номиналом 10-15 А, то сейчас автоматические УЗО (устройства защитного отключения) реагируют на ток 25-50 А.

Малая емкость конденсатора

Эта причина может проявляться не столько в мигании, сколько в мерцании, т.е. в пульсациях напряжения или тока питания. Увидеть мерцание можно:

• боковым или периферическим зрением;
• использовав «карандашный тест» – быстро двигать карандашом или шариковой ручкой поперек потока света от лампы. Появление видимых промежуточных положений карандаша свидетельствует о наличии высоких пульсаций светового потока, а значит и мерцания;
• в определенных режимах телефона на экране на фоне предмета, освещенного мерцающим светом, будут видны поперечные полосы.

Для устранения или уменьшения мерцаний (пульсаций) нужна перепайка фильтрующего конденсатора. Разбирают лампу, отсоединив колбу от цоколя, вынимают из цоколя печатную плату драйвера и меняют конденсатор в фильтре или, если позволяет место, допаивают еще один.

Разобранная конструкция светодиодной лампы. На плате самым большим элементом будет конденсатор(-ы) фильтра.

Лампа типа «кукуруза». Коричневый «оплывший» элемент – конденсатор фильтра.

В выключенном состоянии

В этом случае причин миганий несколько. Главная из них – ток в цепи подсветки выключателя.

Мигание устраняют несколькими способами:

• включением нескольких ламп на один выключатель, например, в люстре;
• отключением неоновой индикаторной лампы или светодиода – разрывают цепь индикатора или удаляют плату с диодом или неонкой из выключателя.

Некачественные светодиодные лампы

Низкое качество изготовления светодиодной лампы может быть причиной ее мигания. Если использованы светодиоды, которые хранились, например, в гараже с парами топлива или выхлопными газами. Сера в их составе может привести к коррозии контактных поверхностей светодиодов. Тогда объемное сопротивление пропаянного места может непредсказуемо меняться. А значит будет меняться ток через диод и яркость свечения.

Современная филаментная светодиодная лампа в стеклянной или небьющейся колбе-шаре из пластика-поликарбоната.

Мигание может вызывать и электромагнитная несовместимость силовых цепей электропроводки и цепей управления светильниками. Если они проложены в общих кабельных каналах, то броски электромагнитных полей, например, от пусковых токов современных импульсных источников питания мощных светодиодов могут наводить ложные команды на цепях управления. Например, включение/выключение светильника или изменение его яркости.

Из-за подсветки выключателя

Подсветка может быть реализована с помощью индикаторного светодиода или малогабаритной неоновой лампочки. Она на схеме обозначена позицией HG1.

Схема подсветки кнопки выключателя. На рисунке показана малогабаритная люминесцентная лампа. Но эта же схема применяется и для светодиодных ламп.

Такую подсветку вводили в обычные выключатели для ламп накаливания, чтобы в полной ночной темноте их огонек можно было легко увидеть, а свет не мешал спать.

Для работы индикаторного светодиода переменное напряжение сети выпрямлялось однополупериодным выпрямителем на одном диоде и ограничивался его рабочий ток резистором. Небольшой индикаторный элемент – светодиод или неоновая лампочка — подключался параллельно контактам выключателя и пропускался рабочий ток, например, светодиода, величиной единицы или десятки миллиампер. Этот же ток проходил и через светодиодную лампу. Он постепенно заряжал фильтрующие конденсаторы блока питания или драйвера светодиодов. Через несколько десятков секунд напряжение поднималось до открытия светодиодов в лампе, и они загорались. Конденсаторы в фильтре блока питания разряжались и цикл повторялся.

Электрические схемы выключателей с подсветкой неоновой индикаторной лампочкой – на рис. 1 и светодиодом-индикатором – на рис. 2.

Проблемы с электрической бытовой проводкой в старых зданиях

Частой причиной моргания светодиодной лампы является некачественно смонтированная проводка в здании. Особенно это касается построенных сразу после войны или в 1945-1960-х годах. Нехватка ресурсов в стране заставляла применять временные решения, которые оставались постоянными. Речь об использовании в бытовой проводке алюминиевых и медных проводов. При их неправильном соединении медь и алюминий в зданиях с повышенной влажностью образовывали гальванические пары, имеющие высокую коррозионную опасность.

Обычно алюминий под воздействием кислорода воздуха сразу покрывается прочной и непроводящей пленкой окисления. В атмосфере дома, заполненной разного вида парами и газами от людей, растений и домашних животных скрутки меди и алюминия активно разрушаются в зоне контактов и при больших токах начинают искрить. Это вызывает мигание ламп, особенно светодиодных, не имеющих фильтрующих конденсаторов большой емкости.

В таких домах большая суммарная нагрузка мощных электроприборов может приводить вечерами к провалам напряжения в сети. А это еще одна причина мигания ламп.

Причиной может быть и неправильная фазировка проводки, когда путают фазу и ноль. Для ламп накаливания и галогенных это роли не играет, а светодиодные или разрядные, т.е. люминесцентные, могут иногда работать с миганиями.

Пример перепутанных фазного и нулевого проводов в электропроводке.

Как убрать мерцание светодиодных ламп

Способов убрать моргание и мерцания несколько:

1. Нужно параллельно светильнику или лампе подпаять бумажный конденсатор емкостью от 0,05 до 1 мкФ с рабочим напряжением не менее 400 В.
2. Параллельно включить резистор номиналом от 100 кОм, до 1,5 МОм и мощностью 1-2 Вт, через который пойдет рабочий ток подсветки.
3. Если мигающая лампа установлена в люстре – сделать патрон одной из ламп невыключаемым и вкрутить в него лампу накаливания. Она будет шунтировать мигающие светодиодные лампы.
4. Сменить выключатель с подсветкой на выключатель без подсветки.
5. Смонтировать выключатель проходного типа с подсветкой и нескольким группами замыкания. Одна из них при выключении должна оба входа питания светильника переключать на общий провод.
6. Питать элементы подсветки от отдельной цепи.
7. Полностью отсоединить подсветку выключателя.

Проблема мигающих и моргающих светодиодных ламп решается несколькими способами. Большую часть из них можно реализовать простыми средствами, собственными руками и с минимальным набором инструментов. Если это кажется сложно или опасно – вызывайте профессиональных электриков.
