Изготовление своими руками светодиодных ламп на 220 вольт: подробная инструкция, схемы и видеоматериалы

Возможно ли собрать светодиодную лампу (LED) самостоятельно от начала до конца, работающую от напряжения 220 вольт? Да, это вполне возможно. Наши рекомендации и инструкции помогут вам в этом увлекательном занятии. Обращая внимание на «светодиодные лампы своими руками на 220 вольт», вы сможете успешно выполнить этот проект.

Преимущества светодиодных ламп

Светодиодное освещение в доме — это не просто современно, но и стильно, и ярко. Консервативным любителям ламп накаливания остаются слабенькие «лампочки Ильича» – Федеральный закон «Об энергосбережении», принятый в 2009 году, с 1 января 2011 года запрещает производство, импорт и продажу ламп накаливания мощностью более 100 Вт. Продвинутые пользователи давно перешли на компактные люминесцентные лампы (КЛЛ). Но светодиоды обходят всех своих предшественников:

• энергопотребление светодиодной лампы меньше в 10 раз, чем у соответствующей лампы накаливания, и почти на 35% меньше, чем у КЛЛ;
• сила света LED лампы больше соответственно на 8 и на 36%;
• достижение полной мощности светового потока происходит мгновенно, в отличие от КЛЛ, которым для этого требуется около 2 минут;
• себестоимость — при условии изготовления лампы самостоятельно — стремится к нулю;
• светодиодные лампы экологичны, потому что не содержат ртути;
• срок службы светодиодов измеряется десятками тысяч часов. Поэтому LED лампы практически вечны.

Сухие цифры подтверждают: за LED — будущее.

Конструкция современной заводской LED лампы

Светодиод здесь изначально собран из множества кристаллов. Поэтому для того, чтобы собрать такую лампу, не нужно припаивать многочисленные контакты, надо присоединить лишь одну пару.

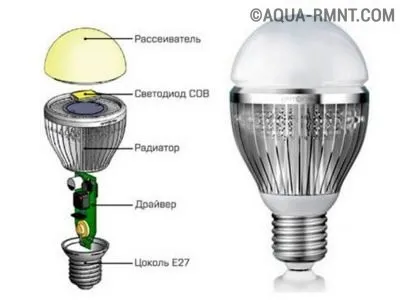

Светодиодная лампа состоит из цоколя, драйвера, радиатора, самого светодиода и рассеивателя

Типы светодиодов

Светодиод — полупроводниковый многослойный кристалл с электронно-дырочным переходом. Пропуская через него постоянный ток, мы получаем световое излучение. От обычного диода светодиод отличается и тем, что при неправильном подключении он немедленно сгорает, так как имеет малое значение пробивного напряжения (несколько вольт). Если светодиод перегорает, его надо полностью менять, ремонт невозможен.

Есть четыре основных типа светодиодов:

• наиболее распространённый в световых украшениях и табло DIP (The Direct In-line Package — кристалл с линзой и двумя проводниками);
• яркая автомобильная «Пиранья» (сходная конструкция, но выводов — четыре, что надёжнее в монтаже и лучше для отвода тепла);
• Поверхностно монтируемый диод SMD (Surface Mount Devices — меньше габариты, лучше теплоотвод и больше вариантов применения);
• СОВ (Chip-on-Board, впаянный в плату — контакт меньше окисляется и не перегревается, интенсивность свечения гораздо выше).

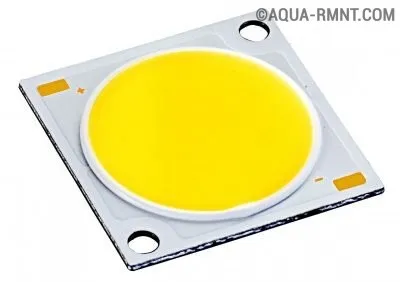

  Светодиоды, изготовленные по технологии COB, представляют собой готовую сборку из нескольких бескорпусных элементов, соединённых в единый источник света

Самодельная и правильно собранная LED лампа будет служить многие годы, при этом её можно будет ремонтировать.

Перед тем как приступить к самостоятельной сборке, нужно выбрать способ электропитания для нашей будущей лампы. Вариантов много: от батарейки до сети переменного тока на 220 вольт — через трансформатор или напрямую.

Проще всего собрать LED на 12 вольт из перегоревшей «галогенки». Но она потребует довольно массивного внешнего блока питания. Лампа же с обычным цоколем, рассчитанная на напряжение 220 вольт, подходит к любому патрону в доме.

Поэтому в нашем руководстве мы не будем рассматривать создание 12-вольтового LED источника света, а покажем пару вариантов конструирования лампы на 220 вольт.

Поскольку мы не знаем уровня вашей электротехнической подготовки, то не можем дать гарантии, что у вас на выходе получится правильно работающий прибор. Кроме того, вы будете работать с опасным для жизни напряжением, и если что-то будет сделано неточно и неправильно, возможны повреждения и ущерб, за что мы не будем нести ответственность. Поэтому будьте осторожны и внимательны. И у вас всё получится.

Драйверы для светодиодных ламп

Яркость свечения светодиодов прямо зависит от силы тока, проходящего через них. Для устойчивой работы они нуждаются в источнике постоянного напряжения и стабилизированном токе, не превышающем предельно допустимую для них величину.

Резисторами — ограничителями тока — можно обойтись лишь для маломощных светодиодов. Можно упростить несложный расчёт количества и характеристик резисторов, найдя в сети калькулятор светодиодов, в котором не только выдаются данные, но и создаётся готовая электрическая схема конструкции.

Для питания лампы от сети необходимо использовать специальный драйвер, преобразующий входное переменное напряжение в рабочее для светодиодов. Простейшие драйверы состоят из минимального количества деталей: входного конденсатора, нескольких резисторов и диодного моста.

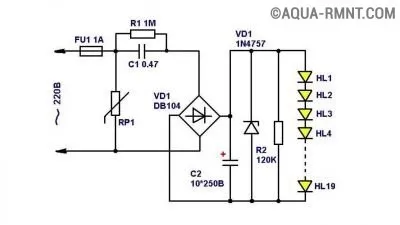

В схеме простейшего драйвера через ограничительный конденсатор напряжение питания подаётся на выпрямительный мост, а затем на лампу

Подключение мощных светодиодов осуществляется через электронные драйверы, контролирующие и стабилизирующие ток и имеющие высокий КПД (90—95%). Они обеспечивают стабильный ток даже при резких изменениях напряжения питания в сети. Резисторы этого делать не умеют.

Рассмотрим самые простые и чаще всего используемые драйверы для светодиодных ламп:

• линейный драйвер совсем прост и применяется для малых (до 100 мА) рабочих токов или в случаях, когда напряжение источника равно падению напряжения на светодиоде;
• импульсный понижающий драйвер более сложен. Он разрешает запитывать мощные светодиоды источником намного более высокого напряжения, чем необходимо для их работы. Недостатки: большой размер и электромагнитные помехи, генерируемые дросселем;
• импульсный повышающий драйвер используется, когда рабочее напряжение светодиода больше, чем напряжение, получаемое от источника питания. Недостатки те же, что и у предыдущего драйвера.

В любую LED лампу на 220 вольт для обеспечения оптимального режима работы всегда встроен электронный драйвер.

Чаще всего несколько неисправных светодиодных ламп разбирают, удаляют перегоревшие светодиоды и радиодетали драйвера, а из целых монтируют одну новую конструкцию.

Но можно сделать светодиодную лампу и из обычной КЛЛ. Это вполне себе привлекательная идея. Мы уверены, что у многих рачительных хозяев в ящиках с деталями и запчастями сохраняются неисправные «энергосберегайки». Выкинуть жалко, применить некуда. Сейчас мы расскажем, как из энергосберегающей лампы (цоколь E27, 220 В) создать светодиодную лампу буквально за пару часов.

Неисправная КЛЛ всегда даёт нам качественный цоколь и корпус под светодиоды. Кроме того, из строя обычно выходит именно газоразрядная трубка, но не электронное устройство для её «поджига». Действующую электронику мы опять откладываем в загашник: её можно разобрать, а в умелых руках эти детали ещё послужат чему-нибудь хорошему.

Виды цоколей современных ламп

Цоколь — это резьбовая система для быстрого соединения и фиксации источника света и патрона, подачи питания источнику от электросети и обеспечения герметичности вакуумной колбы. Маркировка цоколей расшифровывается следующим образом:

1. Первая буква маркировки обозначает тип цоколя:
   • B — со штифтом;
   • Е — с резьбой (разработан ещё в 1909 году Эдисоном);
   • F — с одним штырём;
   • G — с двумя штырями;
   • H — для ксенона;
   • K и R — соответственно с кабельным и утопленным контактом;
   • P — фокусирующий цоколь (для прожекторов и фонарей);
   • S — софитный;
   • T — телефонный;
   • W — с контактными вводами в стекле колбы.
2. Вторая буква U, A или V показывает, в каких лампах применяется цоколь: в энергосберегающих, автомобильных или с коническим концом.
3. Следующие за буквами цифры обозначают диаметр цоколя в миллиметрах.

Самым распространённым цоколем с советских времён считается E27 — резьбовой цоколь диаметром 27 мм на напряжение 220 В.

Создание светодиодной лампы E27 из энергосберегающей с применением готового драйвера

Для самостоятельного изготовления светодиодной лампы нам понадобятся:

1. Вышедшая из строя лампа КЛЛ.
2. Светодиоды HK6.
3. Пассатижи.
4. Паяльник.
5. Припой.
6. Картон.
7. Голова на плечах.
8. Умелые руки.
9. Аккуратность и внимательность.

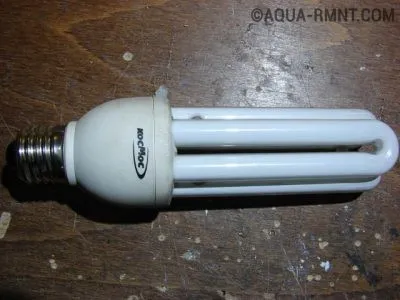

Мы будем переделывать под светодиодную неисправную КЛЛ марки «Космос».

«Космос» является одной из самых популярных марок современных энергосберегающих ламп, поэтому у многих рачительных хозяев обязательно найдётся несколько её неисправных экземпляров

Пошаговая инструкция изготовления светодиодной лампы

1. Находим неисправную энергосберегающую лампу, которая давно лежит у нас «на всякий случай». Наша лампа имеет мощность 20 Вт. Пока главный интересующий нас компонент — цоколь.
2. Аккуратно разбираем старую лампу и удаляем из неё все, кроме цоколя и идущих от него проводов, с которыми мы потом соединим пайкой готовый драйвер. Лампа собрана с помощью выступающих над корпусом защёлок. Нужно разглядеть их и чем-нибудь поддеть. Иногда цоколь крепится к корпусу сложнее — кернением точечных углублений по окружности. Тут придётся высверлить точки кернения или аккуратно пропилить их ножовкой. Один питающий провод припаян к центральному контакту цоколя, второй — к резьбе. Оба они очень короткие. Трубки при этих манипуляциях могут лопнуть, поэтому надо действовать осторожно.
3. Очищаем цоколь и обезжириваем его ацетоном или спиртом. Повышенное внимание стоит уделить отверстию, которое тоже тщательно очищаем от лишнего припоя. Это нужно для дальнейшей пайки в цоколе.

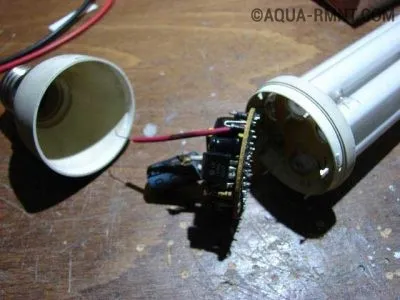

   Пусковая плата для газоразрядной трубки, встроенная в люминесцентную лампу, для создания светодиодного устройства нам не подойдёт

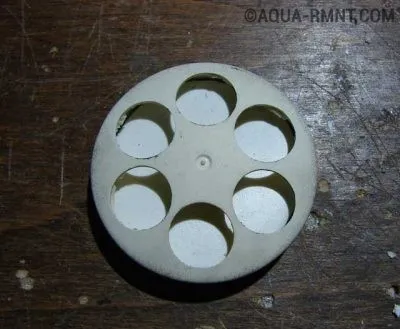

4. Крышечка цоколя имеет шесть отверстий — в них крепились газоразрядные трубки. Используем эти дырки для наших светодиодов. Подложим под верхнюю часть вырезанный маникюрными ножницами круг такого же диаметра из подходящего кусочка пластика. Сгодится и плотный картон. Он и зафиксирует контакты светодиодов.



   С обратной стороны цоколь имеет шесть круглых отверстий, в которые мы будем устанавливать светодиоды

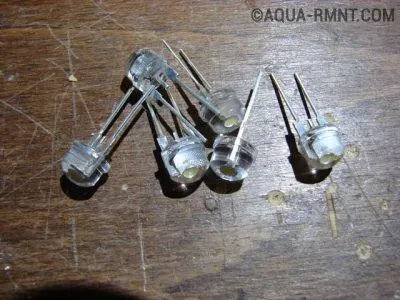

5. У нас имеются многокристальные светодиоды HK6 (напряжение 3,3 В, мощность 0,33 Вт, ток 100—120 мА). Каждый диод собран из шести кристаллов (соединённых параллельно), поэтому светит ярко, хотя мощным и не называется. Учитывая мощность этих светодиодов, соединяем их по три штуки параллельно.



   Каждый светодиод светит довольно ярко сам по себе, поэтому шесть штук в составе лампы обеспечат хорошую силу света

6. Обе цепочки соединяем последовательно.

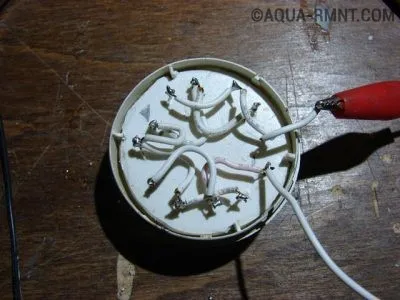

   Две цепочки из трёх параллельно включённых светодиодов каждая соединяются последовательно

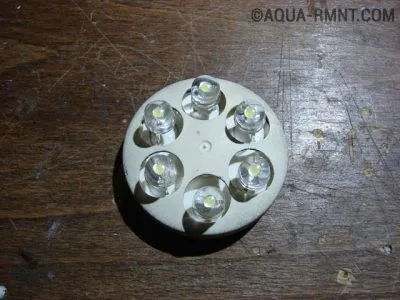

7. В результате получаем довольно красивую конструкцию.



   Шесть вставленных в гнёзда светодиодов образуют мощный и равномерный источник света

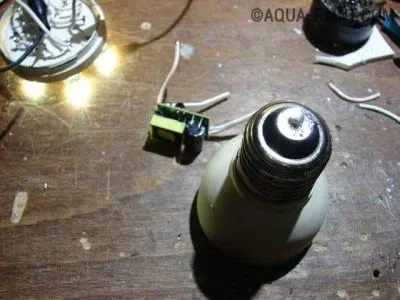

8. Простой готовый драйвер можно взять из сломанной светодиодной лампы. Сейчас, чтобы подключить шесть белых одноваттных светодиодов, мы используем такой драйвер на 220 вольт, например, RLD2–1.

   Драйвер подключается к светодиодам по параллельной схеме

9. Вставляем драйвер в цоколь. Ещё один вырезанный круг пластика или картона помещаем между платой и драйвером, чтобы избежать замыкания между контактами светодиодов и деталями драйвера. Лампа не нагревается, поэтому прокладка годится любая.



   Положительное отличие китайских цоколей от российских: паяются они гораздо лучше

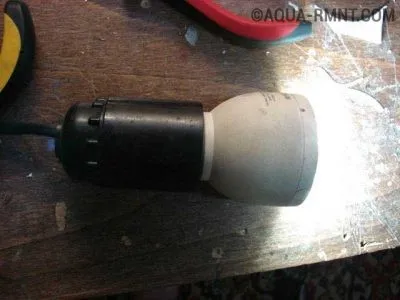

10. Собираем нашу лампу и проверяем, работает ли она.



    Собрав лампу, необходимо подключить её к источнику напряжения и убедиться, что она горит

Мы создали источник с силой света примерно 150—200 лм и мощностью около 3 Вт, аналогичный 30-ваттной лампе накаливания. Но из-за того, что наша лампа имеет белый цвет свечения, она визуально выглядит ярче. Освещаемый ею участок комнаты можно увеличить, подогнув светодиодные выводы. К тому же мы получили замечательный бонус: трехваттную лампу можно даже не выключать — счётчик её практически не «видит».

Создание светодиодной лампы с применением самодельного драйвера

Гораздо интереснее не применять готовый драйвер, а сделать его самостоятельно. Конечно, если вы хорошо владеете паяльником и имеете базовые навыки чтения электрических схем.

Мы рассмотрим травление платы после рисования на ней схемы вручную. И, конечно, всем будет интересно возиться с химическими реакциями, применяя доступные химикалии. Как в детстве.

Нам понадобятся:

1. Кусок фольгированного медью с двух сторон стеклотекстолита.
2. Элементы нашей будущей лампы согласно сгенерированной схеме: резисторы, конденсатор, светодиоды.
3. Дрель или мини-дрель для сверления стеклотекстолита.
4. Пассатижи.
5. Паяльник.
6. Припой и канифоль.
7. Лак для ногтей или канцелярский корректирующий карандаш.
8. Поваренная соль, медный купорос или раствор хлорида железа.
9. Голова на плечах.
10. Умелые руки.
11. Аккуратность и внимательность.

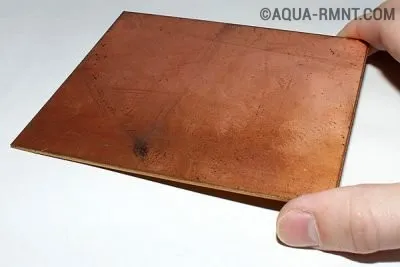

Текстолит используется в случаях, когда нужны электроизоляционные свойства. Это многослойный пластик, слои которого состоят из ткани (в зависимости от вида волокон тканевого слоя бывают базальттекстолиты, углеродотекстолиты и прочие) и связующего вещества (полиэфирная смола, бакелит и прочее):

• стеклотекстолит — это стеклоткань, пропитанная эпоксидной смолой. Он отличается высоким удельным сопротивлением и термостойкостью — от 140 до 1800 oC;
• фольгированный стеклотекстолит — это материал, покрытый слоем гальванической медной фольги толщиной 35—50 мкм. Он используется для изготовления печатных плат. Толщина композита — от 0,5 до 3 мм, площадь листа — до 1 м2.

Для изготовления печатных плат используется фольгированный стеклотекстолит

Схема драйвера для светодиодной лампы

Драйвер для LED лампы вполне можно сделать самостоятельно, например, опираясь на простейшую схему, которую мы рассмотрели в начале статьи. Туда необходимо лишь добавить несколько деталей:

1. Резистор R3, чтобы разряжать конденсатор при отключении питания.
2. Пару стабилитронов VD2 и VD3 для шунтирования конденсатора, если сгорит или оборвётся светодиодная цепь.

Если мы правильно подберём напряжение стабилизации, то сможем ограничиться и одним стабилитроном. Если же мы заложим напряжение больше 220 В, а под него выберем конденсатор, то обойдёмся вообще без дополнительных деталей. Но драйвер получится по размеру больше, и плата может не уместиться в цоколе.

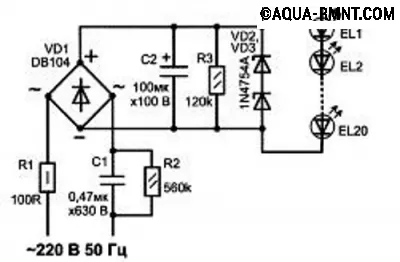

Эта схема позволяет изготовить драйвер для лампы из 20 светодиодов

Эту схему мы создали, чтобы сделать лампу из 20 светодиодов. Если их больше или меньше, нужно подобрать другую ёмкость конденсатора С1, чтобы через светодиоды по-прежнему проходил ток 20 мА.

Драйвер будет понижать напряжение сети и пытаться сгладить скачки напряжения. Через резистор и токоограничивающий конденсатор напряжение сети подаётся на мостовой выпрямитель на диодах. Через другой резистор подаётся постоянное напряжение на блок светодиодов, и они начинают светить. Пульсации этого выпрямленного напряжения сглаживаются конденсатором, а когда лампа от сети отключается, то первый конденсатор разряжается ещё одним резистором.

Будет удобнее, если конструкция драйвера смонтирована с помощью печатной платы, а не представляет собой некий ком в воздухе из проводов и деталей. Плату вполне можно сделать самому.

Пошаговая инструкция по изготовлению светодиодной лампы с самодельным драйвером

1. Генерируем с помощью компьютерной программы собственный рисунок для травления платы согласно задуманной конструкции драйвера. Очень удобна и популярна среди радиолюбителей бесплатная компьютерная программа Sprint Layout, позволяющая самостоятельно проектировать печатные платы невысокой сложности и получать изображение их разводки. Есть ещё одна прекрасная отечественная программа — DipTrace, рисующая не только платы, но и принципиальные схемы.

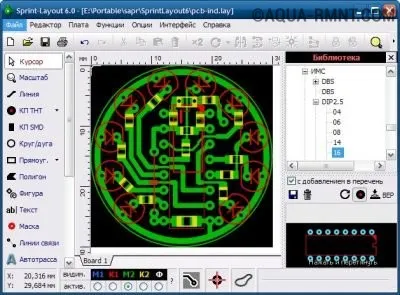

   Бесплатная компьютерная программа Sprint Layout генерирует подробную схему травления платы для драйвера

2. Вырезаем из стеклотекстолита круг диаметром 3 см. Это и будет наша плата.
3. Выбираем способ переноса схемы на плату. Все способы — страшно интересные. Можно:
   • нарисовать схему прямо на куске стеклотекстолита канцелярским корректирующим карандашом или специальным маркером для печатных плат, который продаётся в магазине радиодеталей. Тут есть тонкость: лишь этот маркер позволяет рисовать дорожки меньше или равные 1 мм. В остальных случаях ширина дорожки, как ни старайся, не будет меньше 2 мм. Да и медные пятачки для пайки выйдут неаккуратными. Поэтому нужно после нанесения рисунка подкорректировать его бритвой или скальпелем;
   • распечатать схему на струйном принтере на фотобумаге и припарить распечатку утюгом к стеклотекстолиту. Элементы схемы покроются краской;
   • нарисовать схему лаком для ногтей, который точно есть в любом доме, где живёт женщина. Это самый простой способ, им и воспользуемся. Старательно и аккуратно кисточкой от флакона рисуем дорожки на плате. Ждём, пока лак хорошо высохнет.
4. Разводим раствор: 1 столовую ложку медного купороса и 2 столовые ложки поваренной соли размешиваем в кипятке. Медный купорос используется в сельском хозяйстве, поэтому его можно купить в садоводческих и строительных магазинах.
5. Опускаем плату в раствор на полчаса. В результате останутся только медные дорожки, которые мы защитили лаком, остальная медь исчезнет во время реакции.
6. Ацетоном удаляем оставшийся лак со стеклотекстолита. Сразу же нужно залудить (покрыть припоем с помощью паяльника) края платы и места контактов, чтобы медь стремительно не окислилась.



   Места контактов пропаиваются слоем припоя, смешанного с канифолью, чтобы защитить медные дорожки от окисления

7. Согласно схеме делаем отверстия дрелью.
8. Пропаиваем на плате светодиоды и все детали самодельного драйвера со стороны печатных дорожек.
9. Устанавливаем плату в корпус лампы.

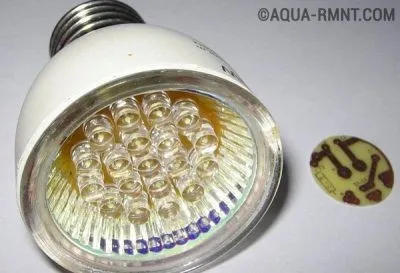

   После всех проведённых операций должна получиться светодиодная лампа, эквивалентная 100-ваттной лампе накаливания

Замечания по безопасности

1. Хотя самостоятельная сборка светодиодной лампы — не очень сложный процесс, к нему не стоит даже приступать, если вы не обладаете хотя бы начальными электротехническими знаниями. Иначе собранная вами лампа при внутреннем коротком замыкании может навредить всей электрической сети вашего дома, включая дорогие электроприборы. Специфика светодиодной техники в том, что если некоторые элементы её схемы подключить неправильно, то возможен даже взрыв. Так что надо быть предельно аккуратным.
2. Обычно светильники используются при напряжении 220 В переменного тока. Но конструкции, рассчитанные на напряжение в 12 В, подключать к обычной сети ни в коем случае нельзя, и вы должны об этом всегда помнить.
3. В процессе изготовления самодельной светодиодной лампы компоненты светильника часто не могут быть сразу полностью изолированы от питающей сети 220 В. Поэтому вас может серьёзно ударить током. Даже если конструкция подключена к сети через блок питания, то вполне возможно, что она имеет простую схему без трансформатора и гальванической развязки. Поэтому к конструкции нельзя прикасаться руками, пока конденсаторы не разрядятся.
4. Если лампа не заработала, то в большинстве случаев виновата некачественная спайка деталей. Вы были невнимательны или поспешно действовали паяльником. Но не отчаивайтесь. Пробуйте дальше!
