Как разобрать лампу: ремонт настольного светильника, выявление видов поломок

Ремонт шунтированием

Проще
всего это сделать при помощи капельки олова. Кто-то припаивает сюда тоненький
проводок или даже накладывает кусочек фольги.

Но
все это сложнее и менее надежно.

Поэтому
берете паяльник, подносите олово и капаете на место, где раньше стоял
светодиод.

А
если нет под рукой паяльника, что делать в этом случае?

Возьмите
олово, которое продается в виде тонкой проволоки на катушке, разогрейте его “реактивной”
газовой зажигалкой и капните на контактную площадку.

Если нет в наличии ни паяльника, ни олова, можно попробовать капнуть токопроводящий клей.

Весь
ремонт со вскрытием лампы займет у вас не более 5 минут. Для проверки
работоспособности можете не ставить колбу на место, а прямо так вкрутить
лампочку в патрон и включить свет.

Особой
разницы в свечении вы даже не заметите.

Срок службы отремонтированной лампы

Как
долго проработает такая лампочка с “шунтированным” светодиодом?

Все будет зависеть от двух основных факторов. Во-первых, от напряжения в вашей сети (стандартное, повышенное (>230V) или пониженное). Во-вторых, от места установки данной лампочки. Если это, например, коридор, туалет, подсобка, сарай и так далее, где она включается на недолгое время, то лампа спокойно может прослужить несколько месяцев.

Во-вторых, где стоит эта лампочка. Если это коридор, туалет, подсобка, сарай и т.п., где она включается на непродолжительное время, то лампа может спокойно прослужить несколько месяцев.

Если
это зал, спальня, кухня, то здесь речь идет о гораздо меньшем сроке.

Есть мнение, что отсутствующий элемент вызовет повышение тока во всей цепочке. Что зачастую на самом деле и происходит.

А
это уже приводит к последовательному выходу из строя остальных светодиодов один
за другим.

Но
если драйвер в лампе выполнен качественно и имеет хороший импульсный
стабилизатор тока, то работоспособность лампочки будет поддерживаться очень
долгое время.

Вот вам наглядное сравнение силы тока в “зашунтированной” лампе…

и в лампе, где вместо сгоревшего светодиода были впаяны несколько добавочных резисторов, которые как раз и должны были снизить ток.

Как
видите, разницы практически не наблюдается. Думаете стоит подобным образом
заморачиваться и беспокоиться о меньшем сроке службы?

Но опять же повторимся, это только при наличии хорошего драйвера.

При классической дешевой схеме питания светодиодной лампы на гасящем конденсаторе, срок службы сокращается в разы.

Стабилизация тока в таких лампах очень условная.

Мощная лампочка – к ремонту

Если ваша настольная лампа рассчитана под использование обычных лампочек накаливания с цоколем Е27 (примерно такая, как на фото вверху), ремонт подобной настольной лампы своими руками будет наиболее простым – за час вполне управитесь. В случае же ремонта настольной люминисцентной лампы времени может потребоваться чуть больше – подробнее о таком ремонте читайте в самом конце этой статьи.

В случае с обычными настольными лампами наиболее частой причиной их поломок становятся обгоревшие провода возле патрона – из-за использования лампочек накаливания большей мощности, чем те, на которые на самом деле рассчитана лампа.

Будьте осторожны с лампой – если она вдруг сломалась, а вы пока не знаете причины, не прикасайтесь к ее металлическим частям, пока она подключена к электросети!

Все операции с осмотром лампы и ее ремонтом можно проводить только после того, как штепсель лампы будет вынут из розетки. Почему? Да потому что обгоревшие провода могут прикасаться к металлическому абажуру лампы и при случайном прикосновении к металлу вы запросто можете получить удар током!

Как отремонтировать настольную лампу дневного света

А вот если у вас на столе живет настольная лампа дневного света (с так называемой люминисцентной лампочкой внутри), с ней методика ремонта будет несколько иной – более тонкой, скажем так.

Для ремонта настольной люминисцентной лампы скорее всего придется использовать драйвер (плату с управляющей электроникой) из новой недорогой энергосберегающей лампы такой же мощности или из такой же не зажигающейся лампы. Подробности этого процесса лучше посмотреть в соответствующем видео ниже.

Смотрите онлайн видео, как отремонтировать настольную лампу дневного света:

 При подготовке использованы материалы sprosikak.ru и shutterstock.com

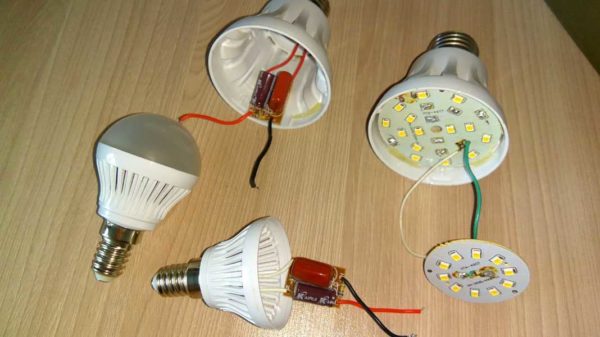

Как разобрать светодиодный модуль?

Чтобы отремонтировать вышедшую из строя лампу, нужно предварительно демонтировать ее. Особые сложности при выполнении процедуры отсутствуют

Но, чтобы избежать проблем, нужно соблюдать осторожность и проявить сноровку

Некоторые компоненты лампы не поддаются ремонту, поэтому на этапе разборки нужно аккуратно обращаться с ними. Особого внимания требует монтажная печатная плата.

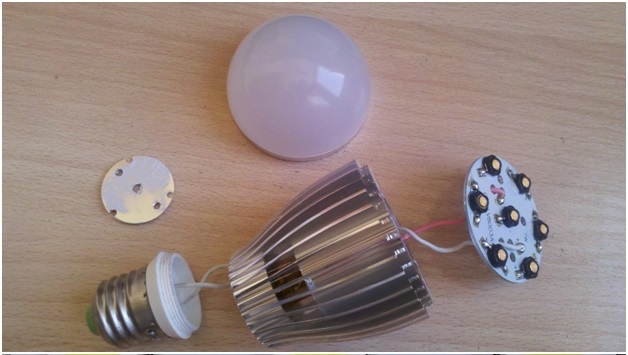

Способ 1: откручивание

Являясь хрупким прибором, лампа может выйти из строя при неправильной разборке. Чтобы не допустить этого, нужно следовать инструкции и соблюдать некоторые правила.

Для демонтажа рассеивающего купола необходимо взять изделие двумя руками за края и постепенными движениями отделить верхнюю часть от корпуса. Задача решается без больших сложностей, т.к. соединяющий герметический слой обладает минимальной толщиной.

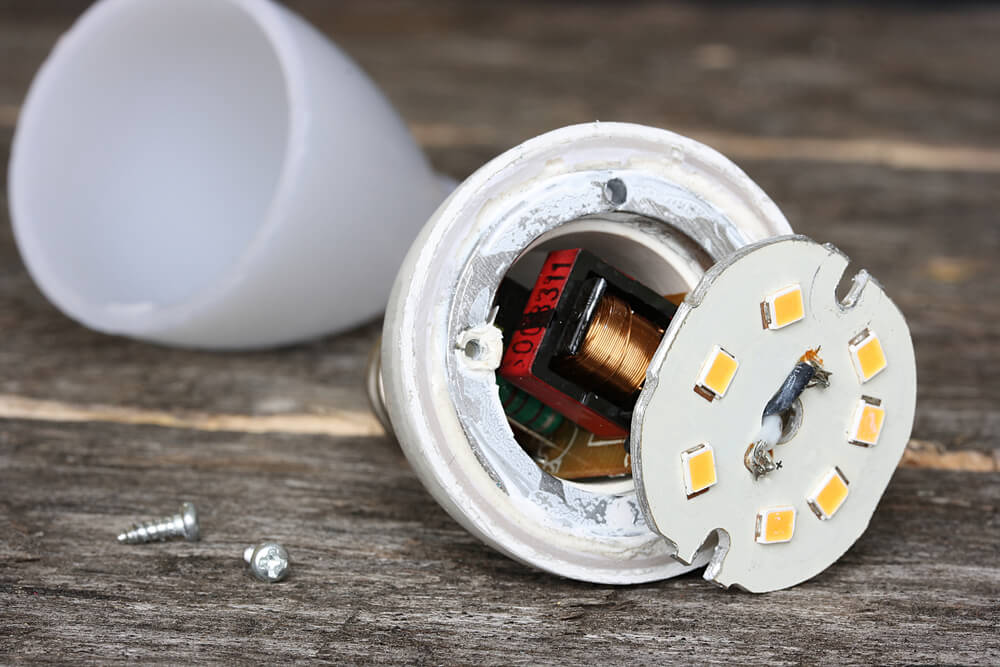

Дальше понадобится выполнить самую сложную часть работы – провести отделение пластины от корпуса. Задача решается с помощью демонтажа болтов, фиксирующих конструкцию. Головки этих крепежных элементов крайне крошечные, поэтому для откручивания нужно применить специальные прецизионные отвертки.

После этого следует отделить пластину от радиатора с помощью острого плоского предмета

В его качестве можно использовать ювелирный пинцет, который позволяет осторожно поддеть край плиты, а затем изъять ее целиком

Способ 2: нагревание феном

Следующий вариант подразумевает использование фена для нагревания корпуса лампы. Он может стать востребованным при разборке приборов с толстым стеклом, которые нельзя демонтировать отверткой.

После тепловой обработки LED-модуль легко достается из основы. Под воздействием горячего воздуха компоненты расширяются, а клей становится эластичным. В результате изделие распадается на несколько частей.

При отсутствии фена можно применить другой метод. Он заключается в использовании растворителя, шила и медицинского шприца с иглой

Шило осторожно проводится вдоль кромки, а затем с помощью шприца подается растворитель. Через несколько минут герметик становится податливым и купол откручивается без дополнительных усилий

Другие манипуляции проводятся по такой же инструкции, как и в предыдущем способе.

Шаг первый: разбираем лампу

Сначала нужно разобрать верхнюю часть лампы, чтобы извлечь из нее патрон. Сдвигаем вниз внешнее гофрированное покрытие ножки лампы и откручиваем с помощью отвертки спрятанные под ним винты крепления абажура, чтобы снять его.

После извлечения патрона хорошо видно обгоревшие и оборванные от перегрузки провода, а также лопнувшую изоляцию.

Если же провода окажутся целыми, значит причину поломки стоит искать в другом месте. Возможно, провода перебиты в другом месте, неисправен выключатель светильника или штепсель. И тот и другой без проблем можно купить в магазине электротоваров или на рынке и заменить (штепсель, возможно, вместе со всем проводом).

Примеры ремонта

Ниже будут представлены примеры ремонта самых распространенных моделей светодиодных ламп, к которым относятся:

• «LL-CORN» (лампа-кукуруза) E27 12 ВТ 80х5050SMD;
• «LL-CORN» (лампа-кукуруза) E27 4,6 ВТ 36х5050SMD;
• «LLB» LR-EW5N-5;
• «LLB» LR-EW5N-3;
• «LL» GU10-3W.

«LL-CORN» (лампа-кукуруза) E27 12 ВТ 80х5050SMD

Более мощный аналог «LL-CORN» (лампа-кукуруза) E27 4,6 ВТ 36х5050SMD, не имеющий с ним принципиальных различий в конструкции. Единственный нюанс, который стоит учитывать при ремонте «LL-CORN» (лампа-кукуруза) E27 12 ВТ 80х5050SMD, – короткие провода, крепящие драйвер к цоколю. В случае необходимости его проверки придется демонтировать цоколь, рассверливая точки крепежа. Этого можно избежать, если аккуратно поддеть цоколь по краю, отогнув его края.

«LL-CORN» (лампа-кукуруза) E27 4,6 ВТ 36х5050SMD

Самая удобная лампочка для починки, конструкция которой позволяет легко прозвонить все светодиоды, не разбирая при этом корпус. Особенность конструкции лампочки заключается в том, что светодиоды подключены параллельно, по три штуки, и во время проверки должны загораться вместе. Неисправная деталь меняется на новую или замыкается.

В случае исправной работы всех светодиодов придется разбирать корпус лампочки, чтобы добраться до драйвера. Для этого удаляется ободок, находящийся с обратной цоколю стороны. По окончании работ драйвер возвращается на положенное место, а ободок приклеивается при помощи суперклея.

«LLB» LR-EW5N-5

Из-за прочной, внушительной конструкции светодиодной лампочки разобрать ее без применения физической силы практически невозможно. Чтобы снять стекло, необходимо:

• взять отвертку;
• подцепить ее концом торцевую часть радиатора;
• аккуратно, но сильно, потянуть вверх.

Далее проверяем светодиоды неисправной лампочки тестером. Чтобы добраться до драйвера светодиодной лампы, придется снимать ее цоколь.

«LLB» LR-EW5N-3

Конструкция лампочки 3 серии отличается от 5 наличием металлического кольца, которое находится на месте стыка радиатора и стекла. Чтобы демонтировать стекло, достаточно подковырнуть его в любом удобном месте на стыке. Плата крепится к радиатору при помощи 3 винтов, а для получения доступа к драйверу светодиодной лампы разбираем ее со стороны цоколя. В остальном процедура починки аналогична родственной модели.

«LL» GU10-3W

Данную лампочку крайне тяжело ремонтировать. Алгоритм действий при работе со светодиодной лампочкой «LL» GU10-3W:

1. Сверлим в алюминиевом корпусе лампочки небольшое отверстие.
2. Оно должно находиться на таком уровне, чтобы сверло не задевало светодиоды.
3. В отверстие продевается тонкая отвертка или шило, при помощи которого снимается стекло светодиодной лампы.
4. Проверяем светодиоды на лампочке тестером, после чего переходим к осмотру платы с драйвером.

Как найти неисправный светодиод мультимером?

А
что делать, если все светодиоды визуально целые и на них нет никаких черных
точек? Здесь понадобится китайский мультиметр.

Лучше всего показывают те, которые работают на кроне 9V, а не на пальчиковых батарейках.

Ставите переключатель в режим прозвонки диодов и прикасаетесь щупами к ножкам светодиода на площадке. Если он исправен, то должен засветиться.

Поврежденный
светодиод светиться не будет.

При этом соблюдайте полярность. Светодиоды горят только при правильном положении щупов (“+” и “-”).

Неисправный
светиться не будет, как бы вы не меняли полярность. После выявления
неисправности дальнейший ремонт проводите как было показано выше.

Шаг третий: замена электропровода

Если старого провода не хватает после обгорания по длине или он вызывает у вас сомнения, лучше заменить и его – на купленный заранее.

Следите, чтобы новый двухжильный провод не был слишком уж толстым и пролез в металлическую ножку вашей настольной лампы. В месте крепления концов провода в зажимы патрона желательно одеть термоизоляцию, чтобы избежать сильного перегрева.

Если провод у вас не двухжильный, а просто два отдельных провода, как на фото, то пропихнуь в ножку их вместе будет сложнее. В этом случае можно воспользоваться маленькой хитростью: обмотеть их концы изолентой.

Если нет паяльника, то соединение разных проводов (например, идущих от выключателя) можно сделать, просто скрутив концы проводов косичкой и тщательно обмотав их изолентой.

Остается уложить провода на свое место и собрать лампу. Старайтесь только, чтобы провода в собранной лампе не касались патрона под абажуром.

Что лучше светодиодные лампы или энергосберегающие?

В зависимости от того, для каких целей вы планируете использовать лампы, светодиодные лампы могут быть лучшим выбором по сравнению с энергосберегающими лампами.

Вот несколько преимуществ светодиодных ламп:

1. Более долгий срок службы: Светодиодные лампы обычно имеют более длительный срок службы, чем энергосберегающие лампы. Срок службы светодиодных ламп может достигать до 50 000 часов, тогда как энергосберегающие лампы имеют срок службы около 10 000-15 000 часов.

2. Более экономичный расход электроэнергии: Светодиодные лампы потребляют меньше электроэнергии по сравнению с энергосберегающими лампами. Например, 10-ваттная светодиодная лампа может производить столько же света, сколько и 60-ваттная лампа накаливания, при этом потребляя гораздо меньше энергии.

3. Не содержат ртути: Энергосберегающие лампы содержат некоторое количество ртути, что может быть опасно для здоровья и окружающей среды при их разбивании. Светодиодные лампы не содержат ртути и поэтому более безопасны в использовании.

4. Более широкий выбор цветовых оттенков: Светодиодные лампы доступны в широком диапазоне цветовых оттенков, в то время как энергосберегающие лампы, как правило, доступны только в холодных и теплых оттенках.

Однако, следует отметить, что светодиодные лампы могут стоить дороже, чем энергосберегающие лампы. Кроме того, энергосберегающие лампы имеют более высокий коэффициент воспроизведения цвета (CRI), что может быть важным фактором при выборе ламп для использования в качестве основного освещения в доме.

В целом, если вы ищете экономичный, долговечный и безопасный вариант, светодиодные лампы мог

ут быть лучшим выбором. Однако, если вам нужны лампы для основного освещения в доме, где важна точность воспроизведения цвета, то лучше выбрать энергосберегающие лампы с высоким коэффициентом воспроизведения цвета.

В целом, выбор между светодиодными и энергосберегающими лампами зависит от ваших потребностей и бюджета. При выборе ламп следует учитывать не только их стоимость, но и энергоэффективность, длительность службы, безопасность и качество освещения.
