Как снять патрон с дрели InterSkol разных моделей — включая советского производства, Макита и Bosch.

Патроны быстрее других компонентов дрели истощают свой ресурс. Этому главным образом способствует частая эксплуатация. Деформации патронов приводят к выходу дрелей из строя. Проблему можно решить, заменив старую деталь на более качественную.

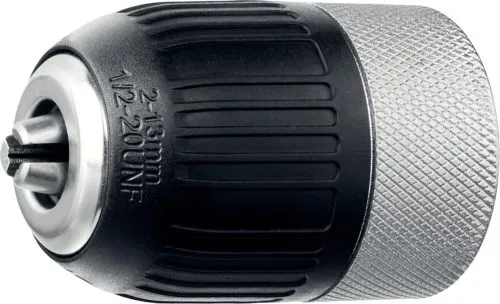

Патрон для дрели

Устройство дрели

Составные части обычной дрели без электронных опций:

  • регулятор переключения между режимами;
  • корпус;
  • щетки;
  • кнопка запуска;
  • электрический двигатель;
  • патрон;
  • редуктор;
  • шнур;
  • конденсатор.

Виды патронов

Патроны на дрель отличаются по размеру дула. Сами конструкции отдельных моделей также различны. Всего для сверлящего инструмента представлено 7 разновидностей штуцеров.

Кулачковый тип

Цанговую конструкцию отличает большая эффективность. Патроны могут использоваться для фиксации шестигранных или цилиндрических модификаций хвостовиков. Вращение зажимной муфты или гильзы осуществляется на поверхности. Кулачки сводятся на резьбе. Сталь для изготовления запчастей должна проходить термообработку. Внутри механизмов кулачки перемещают зажимные муфты. Схождение осуществляется движением регулировочного колеса.

Ключевой

Распространенный вид зажима. Затягивается отдельным ключом. Является достаточно прочным. Стоит недорого. Ключевой зажим служит намного дольше прочих видов. Недостатки этого типа:

  • более длительная процедура замены сверла;
  • ключ нередко теряется.

Полезный совет. Рекомендуется закреплять ключ на шнур инструмента. Благодаря этому деталь перестанет часто теряться.

Резьбовой

Отличается тем, что может очень легко сниматься. Заворачивается нестандартным способом.

Пошаговая инструкция как правильно осуществить снятие резьбового патрона:

  1. Открыть внутреннюю часть элемента.
  2. При раскручивании поворачивать винт налево.
  3. Включить лампу для точного определения какой формы шляпка.
  4. Показатель регулятора изменить на самый конечный режим.
  5. Отсоединить штуцер от дрели.

Быстрозажимный

Второе название — самозажимный. Достаточно распространенный вид. Устанавливается в перфораторы марки Зубр, Makita, Диолд. Отсутствие зубцов уменьшает вероятность получения травм. Зажать или вскрыть деталь можно давлением ладони. Недостатки быстрозажимного типа:

  • более дорогая цена;
  • невысокая долговечность;

Частая замена сверл или длительная эксплуатация становятся причиной ослабления креплений. Результат от использования устройства перестает быть эффективным. Выполнение работ часто является опасным.

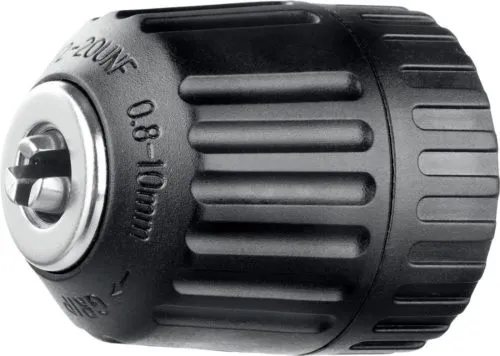

Быстрозажимной патрон

Одномуфтовый

На этих патронах должна быть предусмотрена функция блокировки шпинделя. Крепление одной рукой заворачивается на деталь. Усилие нажима данный вид обеспечивает довольно мощное. Одномуфтовые изделия создают из металла или твердого пластика.

Примечание. Металлические одномуфтовые патроны изготавливаются для сверлящих устройств моделей высшего класса.

Двухмуфтовые

Вмещают две муфты. Затягиваются обеими руками. Считаются менее удобным при эксплуатировании. Дают меньшее усилие. Патроны этого типа создают из металла или пластика.

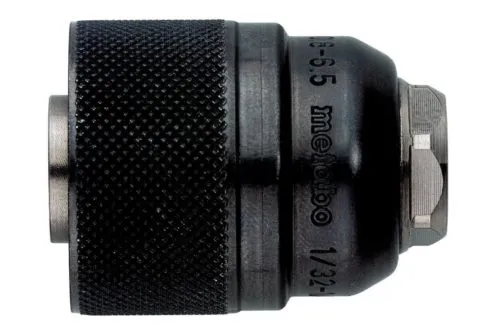

Тип SDS

Наиболее часто встречается в конструкции различных модификаций фирмы Метабо. Фиксация инструментом отличается большей надежностью. 90 % всех перфораторов оборудуется именно этими изделиями. Конструкция запчасти несложная. Инструмент должен каждый раз смазываться после использования.

Приспособления для снятия с перфоратора

Снять патрон можно крестовой отверткой. Мастера нередко заменяют ее плоской. Для фиксации применяются металлические тиски. Иногда патрон выкручивают сантехническим ключом.

Как снимать патроны на электродрелях

Сначала вынимается сверло. Ключевые могут быть расфиксированы, если правильно вставить внутрь хвостовик. Сам ключ для этого не используется.

Демонтаж при конусном сопряжении

Сложностей разборки не возникает. Первым делом отворачивается имеющийся фиксирующий винт. Дрель необходимо повернуть сверлом вниз. Вынимают патрон легкими ударами молотка по корпусу.

Примечание. Самым легким вариантом является использование особого приспособления для снятия подшипников.

Если присутствует резьбовое сопряжение

Инструкция по разборке:

  1. Как можно ниже утопить кулачки.
  2. Отверткой по часовой стрелке открутить винт от шпинделя.
  3. Извлечь деталь.

Совет. Можно использовать два ключа. Рожковый фиксирует шпиндель. Газовый выкручивает запчасть. Также вполне допустимо применение шестигранника.

Направление откручивания

Перед тем как поменять патрон на поврежденной дрели, его выкручивают из инструмента строго по часовой стрелке.

Особенности снятия патронов разных фирм

Запчасти различных фирм отличаются типами крепления. Главные параметры обозначений:

  • диаметр хвостовика сверла;
  • шаг резьбы;
  • D метрической резьбы.

На импортные дрели наносят отображение дюймовых значений вышеперечисленных показателей. Соединяющий конус обозначается буквой В. Для указания типа инструмента наносится маркировка D. Буква F служит для написания значений дополнительных возможностей.

Маркировка

Советский тип дрели

Сверло из устаревшей советской дрели вынимается посредством двух сантехнических ключей. Один из них фиксирует вал перфоратора. Перед тем, как снять патрон с советской электродрели, его не спеша откручивают другим ключом. Застрявшее раскручивающее приспособление необходимо ударить молотком.

Полезный совет. Чтобы насадка дрели не заклинивала, рекомендуется регулярно смазывать кулачки маслом технического назначения.

Интерскол

Дрель имеет эргономичную рукоятку. Еще одно преимущество инструмента — низкая стоимость. Пошаговое руководство как правильно менять старый патрон на моделях фирмы Интерскол:

  1. Выкрутить стопорный винт массивной крестовидной отверткой. Перед началом работ влить пару капель смазки под винт. Раствор WD-40 нейтрализует имеющиеся фрагменты ржавчины. Сверлить винт необходимо без малейших повреждений резьбы.
  2. Г-образный шестигранный ключ размером от 10 миллиметров зажимается внутри патрона короткой стороной.
  3. Внезапным ударом по длинной части ключа «срывается» прикипевшая резьба. Далее элемент может легко откручиваться рукой.

Нанесение ударов молотком по запчасти сломает ее или деформирует шпиндель. После этого для починки дрели будет необходимо передать ее мастеру по ремонту.

Примечание. Некоторые модификации этой фирмы уже имеют на шпинделе патрон. Там же находятся проточки для гаечного ключа. Наличие данных элементов дает возможность зафиксировать деталь. Отсутствие лысков является причиной необходимости частичной разборки дрели — для снятия корпуса придется откручивать все саморезы.

Makita

Стандартная инструкция как снять патрон с дрели Makita актуальна и для перфораторов фирмы Деккер:

  1. Утопить кулачки до самого упора.
  2. Головка обнаруженного винта выкручивается закаленной крестовидной отверткой.
  3. Зажать между кулачками шестигранник.
  4. Внезапно ударить против часовой стрелки.
  5. Открутить сорванный штуцер.

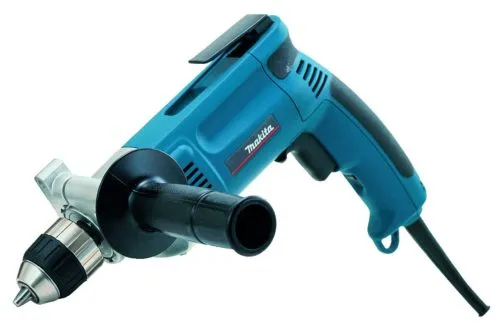

Дрель Makita

Bosch

Производство этой всемирно известной компании отличает выпуск изделий высокого качества. В них предусматривается возможность разбора и замены любой неисправной детали. Для снятия патронов на дрелях Бош понадобятся следующие инструменты:

  • отвертка крестового типа;
  • Г-образный ключ;
  • прочный молоток.

Пошаговая инструкция:

  1. Открутить стопорный винт.
  2. Зажать Г-образный шестигранный ключ внутри патрона короткой стороной.
  3. Дрель положить на край верстака.
  4. Резко ударить по незажатому шестиграннику молотком против часовой стрелки.

Диолд

Главная особенность штуцеров устройств этой фирмы — наличие левой резьбы фиксирующего винта. Она предназначена для того, чтобы патрон мог более туго крепиться. Для извлечения самозажимного патрона его нужно вращать против часовой стрелки. При этом корпус должен прочно удерживаться. Туго затянутая резьба ослабляется несколькими ударами молотком.

Разборка устаревшего патрона

Не каждый вид можно детально разобрать. Легче всего раскрутить конусный образец. Пошаговое руководство, как разобрать патрон без распиливания болгаркой:

  1. Свести боковые части стенок внутрь.
  2. Лицевая сторона зажимается пенополистироловым листом.
  3. На лист поместить крепкую доску.
  4. Рука должна плотно придавить доску с подложенным пенополистироловым листом.
  5. Дрель ровно положить на верстак или стол.
  6. Включить ударный режим на 15 секунд.
  7. Начать непосредственно разбирать запчасть — выкручивать по часовой стрелке.

Возможные трудности при работе дрелью

Чаще всего мастерам приходится устранять три самые распространенные неисправности при работе дрелью.

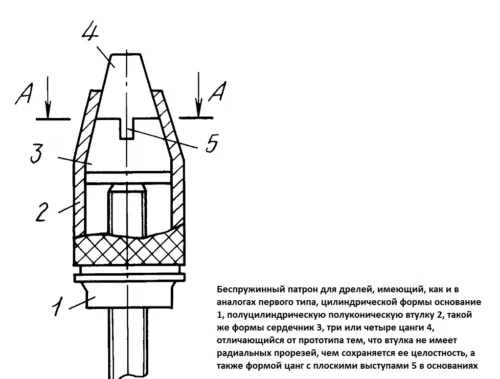

Схема устройства патрона

Инструмент слетает

При глубоком сверлении данная проблема встречается даже на только что купленных аппаратах. Особенно если тип посадки запчасти — конический.

Для устранения сбоя нужно поднять вверх сверло. После этого часть зачищается от накопившейся стружки. Дальнейший этап — увеличение натяга сопряжения конуса. Запчасть следует нагреть до 110 °С. Горячая деталь сажается на холодную оправу перфоратора.

Перестали двигаться зажимные губки

Случается это при засорении мусором. Разобранный патрон очищается. Все движущиеся части необходимо хорошо промыть. До сборки все движущиеся части промазываются литолом.

Выраженное биение

Причиной этого дефекта может стать изношенность конуса или устаревшее состояние кулачков. Разбитую запчасть лучше сменить другим зажимным приспособлением. Изношенные кулачки можно заменить более прочными.

Рынок строительных материалов предоставляет на выбор большое количество различных моделей сверлильной техники. Заменить или самостоятельно починить старый патрон способен даже обычный человек. Регулярное обслуживание инструмента значительно увеличит срок эксплуатации дрели.

Можно ли полировать машину дрелью?


Да, можно полировать машину с помощью дрели, но это может быть трудоемким и опасным процессом, особенно для неопытных пользователей. Вместо этого рекомендуется использовать для полировки машины электрические полировальные машины, которые специально разработаны для этой цели и могут обеспечить более равномерный и качественный результат.

Если вы все же решите использовать дрель для полировки машины, важно следовать некоторым рекомендациям:

  1. Используйте специальные насадки для полировки, которые предназначены для работы с дрелями. Насадки должны быть изготовлены из мягких материалов, таких как фетр или микрофибра.

  2. При подключении насадки к дрелю, убедитесь, что она надежно закреплена на патроне.

  3. Нанесите небольшое количество полировочного состава на поверхность машины.

  4. Начните полировать машину с низкой скоростью вращения, чтобы избежать повреждения поверхности. Постепенно увеличивайте скорость вращения, если это необходимо.

  5. Двигайте насадку по поверхности машины равномерно и медленно, избегая слишком большого давления на поверхность.

  6. После полировки тщательно промойте машину, чтобы удалить остатки полировочного состава.

Обратите внимание, что при полировке машины дрелью может произойти перегрев насадки или повреждение поверхности машины, поэтому важно быть осторожным и внимательным в процессе работы.
