Как снять патрон с перфоратора — устройство, быстрозажимной и зажимной варианты, смена и разборка.

23.12.2023

Проблемы патронного механизма

В современных вариантах дрелей, например, брендов Интерскол или Макита, крепление сверла и других насадок осуществляется через патрон с кулачковым механизмом. В этой системе 3 или 4 кулачка надежно фиксируют режущий инструмент, который может перемещаться только вдоль оси вала дрели. Если вы интересуетесь, как снять патрон с перфоратора, то вот подсказка:

Во время работы может появиться биение зажатой биты, причиной является износ кулачков во время длительной эксплуатации. Ремонт инструмента производится следующим образом: надо снять устройство с вала, такие же действия необходимы при заклинивании сверла, потому что удалить его можно только после полной разборки патронной части изделия.

Встречается и такая неисправность: патрон проворачивается относительно вала инструмента. Причина такого поведения — повреждение резьбовой части крепления устройства, или у посадочного конуса возникло проседание. Выход из создавшегося положения — поменять патрон на исправный аналог.

О насадках

Существует несколько типов буров и иных насадок для перфоратора:

Стандартные прямые буры – нужны для высверливания отверстий в кирпиче, бетоне или в камне.
Коронки – нужны для создания не очень глубоких, но широких отверстий – для распределительных коробок для электропроводки и прочего. По бетону лучше использовать коронки с алмазными кончиками.
Зубила – можно применять для демонтажа кафельной плитки или других подобных работ. Кончик бура не закален, придется его периодически точить.
Пики – часто используют для создания отверстий для труб.
Буры в виде лопаток – для создания каналов под электропроводку.

Основная часть насадки – хвостовик. Именно он вставляется в патрон перфоратора. Он сделан из легированной стали и обладает высокой прочностью. На хвостовике нанесена маркировка, свидетельствующая о типе насадки.

Рабочая часть делается из специальных сталей для длительного контакта с особо твердыми неметаллическими материалами: бетон, камень.

Форма зависит от того, для чего используется насадка:

Шнековые – нужны для создания глубоких отверстий разных диаметров.
Буры с маленьким наклоном канавок спирали – лучше использовать для большого количества отверстий малой глубины. Не требует больших усилий во время труда.
Буры с большим углом наклона канавок спирали – можно рекомендовать для скоростной работы с целью сделать небольшое число достаточно глубоких отверстий.

Основные виды патронов для дрели

По своей конструкции зажимы для дрели делятся на два основных типа:

зубчато-венцовый патрон, зажим хвостовика инструмента в котором осуществляется при помощи специального ключа;
быстрозажимной патрон для дрели (БЗП), в котором зажимная гильза приводится в действие посредством ее ручного вращения.

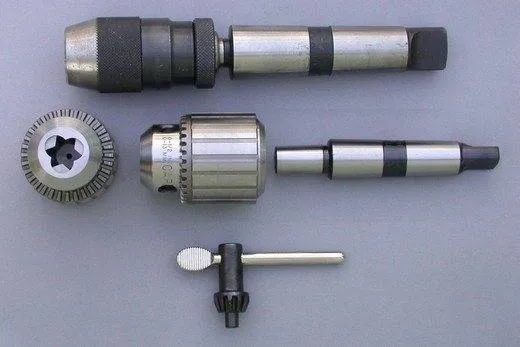

Разновидности патронов для дрели

Зажимные кулачковые патроны, устанавливаемые на современные дрели, позволяют надежно фиксировать инструмент, диаметр хвостовика которого находится в интервале 1–25 мм. Устройства данного типа практически лишены недостатков, наиболее значимым из которых является их достаточно высокая стоимость.

Наиболее популярным типом зажимного устройства, устанавливаемого на современные модели дрелей, является патрон быстрозажимной (БЗП). Чтобы зафиксировать инструмент в зажимном патроне категории БЗП, достаточно всего нескольких секунд, при этом нет необходимости применять специальный ключ. Зажим хвостовика инструмента осуществляется за счет ручного вращения регулировочной гильзы, на внешнюю поверхность которой нанесено рифление, облегчающее выполнение данной процедуры. Чтобы регулировать механическое воздействие, создаваемое на хвостовик инструмента, в зажиме данного типа предусмотрено специальное блокировочное устройство.

Для фиксации сверла одной рукой придерживают нижнюю муфту, а другой затягивают верхнюю муфту по часовой стрелке

К наиболее значимым недостаткам БЗП следует отнести то, что в тех случаях, когда элементы его механизма изнашиваются, он недостаточно надежно фиксирует хвостовики сверл большого диаметра. Это приводит к проворачиванию инструмента в процессе работы.

По сравнению с зажимными устройствами категории БЗП, зубчато-венцовые патроны для оснащения дрели обеспечивают надежную фиксацию инструмента в любой ситуации. Пользователи, которым приходится часто работать с электрическими дрелями, отдают предпочтение зажимным патронам именно данного типа. Единственным значимым недостатком таких устройств является то, что ключ, при помощи которого они приводятся в действие, достаточно легко потерять. Между тем возникновения такой проблемы можно легко избежать, если сразу после приобретения дрели зафиксировать ключ на проводе устройства при помощи изоляционной ленты или обычной веревки.

Диаметр хвостовика насадки, зажимаемой в мини-патроне, зависит от калибра цанги

Большой популярностью пользуется и патрон для мини-дрели, устанавливаемый на компактные сверлильные устройства. Последние активно используются мастерами ювелирного дела. Мини-патрон относится к категории быстрозажимных патронов для шуруповерта или легкой дрели. Такой маленький патрон, изготавливаемый преимущественно из латуни, используют для фиксации инструментов, диаметр хвостовика которых находится в интервале 0,1–4,5 мм.

Конусный патрон

Был изобретен еще в 1864 году американским инженером Стивеном Морзе, который также разработал и предложил использование спирального сверла. Особенность такого патрона в том, что зажим рабочего элемента происходит за счет сопряжения двух валовых поверхностей и отдельной детали с посадочным отверстием. Поверхности валов и отверстие для установки сверла имеют равнозначные размеры конусности, угол которых колеблется в диапазоне от 1°25’43» до 1°30’26».

Регулируется угол путем поворота основы механизма, в зависимости от толщины устанавливаемого элемента.

Зубчато-венцовая конструкция

Более распространенная разновидность патронов на ручном электроинструменте для домашнего пользования. Принцип устройства такого патрона прост – на конце выходящего из дрели штифта нарезана резьба, и патрон накручивается на нее подобно гайке.

Сверло удерживается в патроне за счет трех конусообразных лепестков, расположенных по центру патрона в цанге. Когда гайка на цанге проворачивается специальным ключом, лепестки сходятся вместе и зажимают хвостовик сверла или другого рабочего элемента – венчика для миксера, насадки под отвертку, ударного зубила, метчика.

Быстрозажимной патрон

Считается наиболее удобным вариантом. Это самая поздняя по времени изобретения технологическая модификация данного устройства. Она используется практически во всех современных моделях известных производителей дрелей.

Рабочий режущий или другой элемент также фиксируется за счет специальных лепестков, только для их зажима не требуется ключ. Фиксирующие лепестки зажимаются руками – поворотом регулировочной гильзы, на которой для удобства прокручивания нанесено рифление.

Снятие патрона с дрели

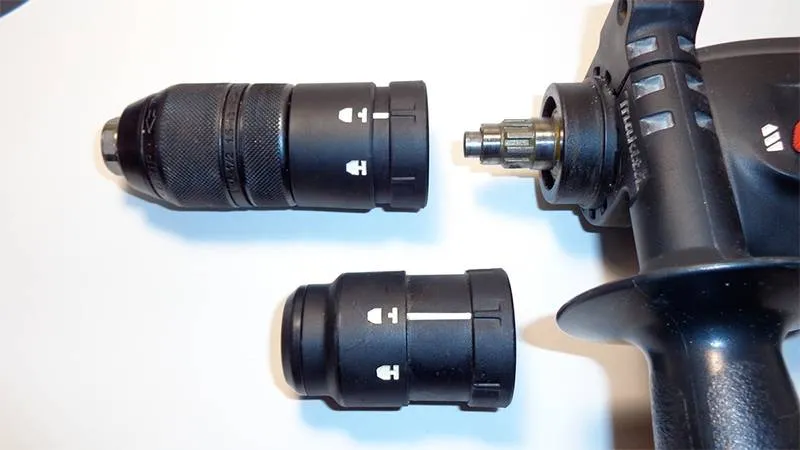

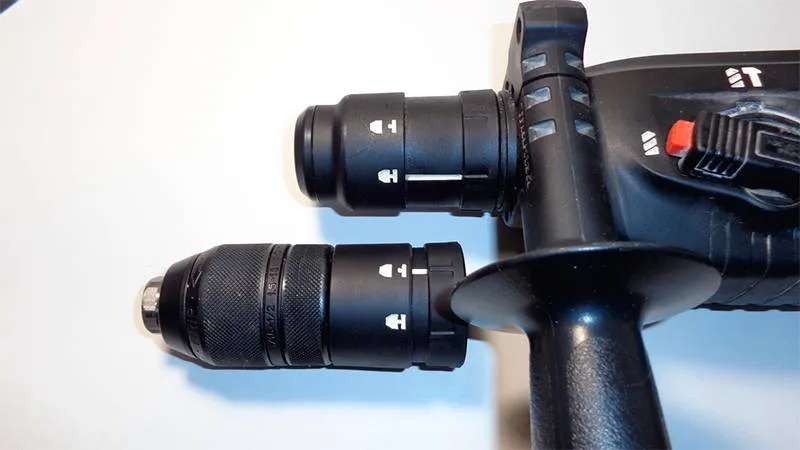

В первую очередь обратимся к быстросъёмному патрону. Для того чтобы снять это устройство достаточно просто зажать верхнее кольцо зажимного устройства и провернуть нижнее кольцо до щелчка. Обычно границы поворота показаны на самом патроне.

Как видно на фото, на дрели установлено зажимное устройство шплинтового типа для фиксации бура. Ниже лежит подготовленный к замене трехкулачковый патрон.

Зафиксировав верхнее кольцо с маркировкой, с силой проворачиваем нижнее кольцо с линией до обозначения снятого устройства. После чего устройство легко снимается по направлению оси вала. На кулачковом патроне изначально выставлено разомкнутое положение. Если нет, то достаточно провернуть нижнюю часть по отношению к верхнему кольцу до щелчка.

Одеваем патрон на вал, зажимаем верхнее кольцо и прокручиваем нижнюю часть до щелчка, патрон зафиксирован на валу и готов к работе.

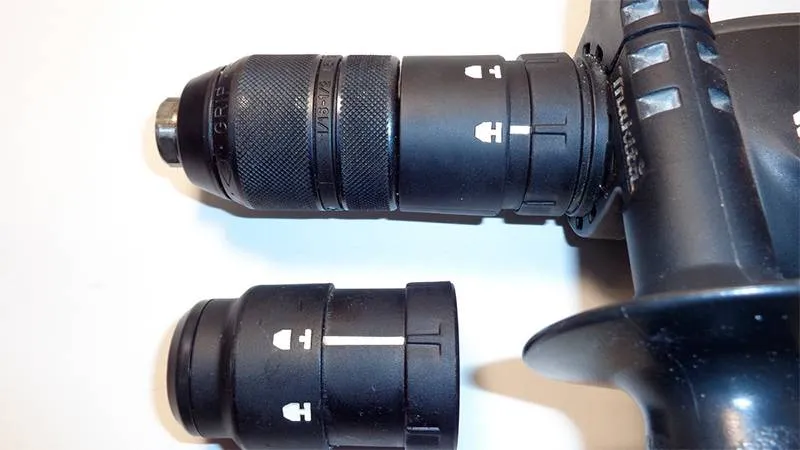

На фото отчётливо видна граница быстросъёмного устройства и самого патрона. Для того чтобы снять сам патрон, нам потребуется отвёртка или ключ-шестигранник.

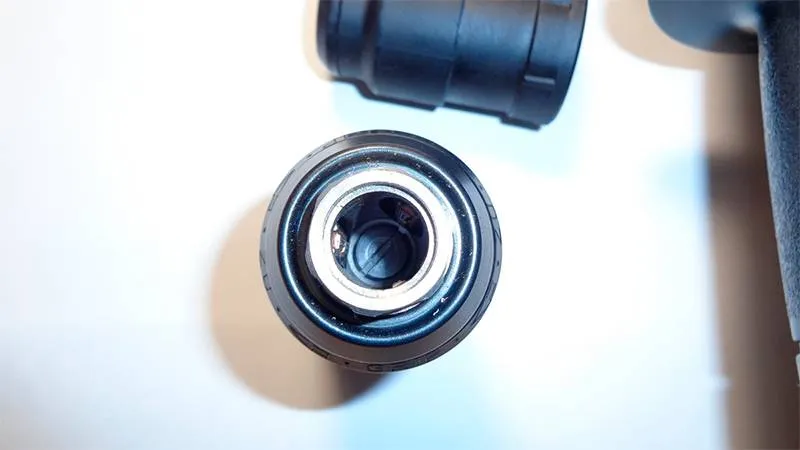

Тут видно кулачки патрона, опущенные до крайнего положения. И на самом дне гнезда виден осевой винт под шлицевую отвёртку. Этот винт и нужно будет выкрутить для того чтобы снять зажимной патрон зафиксированный на валу.

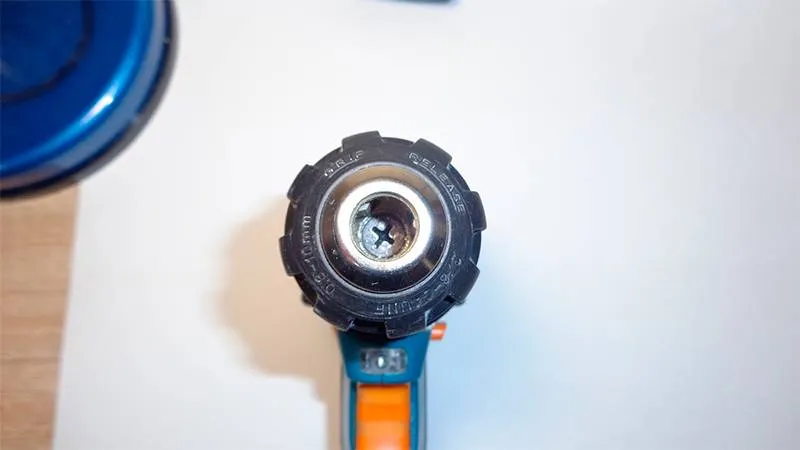

Вот, например патрон, жёстко зафиксированный на валу

В этом случае для его съёма потребуется крестовая отвёртка.
Нужно отметить, что нередко встречаются и винты под ключ-шестигранник.

Как разобрать патрон шуруповерта

Иногда требуется разборка патрона.

Чтобы проделать эту операцию, нужно в основании снять заглушку.

Пластиковую деталь достаточно поддеть ножом.

Металлическую можно выбить тяжелым предметом ударом по основанию зажимной гильзы.

Процесс следующий:

берут крупный болт и вставляют его в цилиндр, после чего слегка центрируют небольшим зажимом кулачков; при этом головка болта выступает на пару сантиметров над гильзой;
бьют молотком по болту.

После этого остается самая интересная часть – разборка непосредственно цилиндра.

Необходимо разделить его на составные части – рукав, основание, шайбу, подшипник и гайку.

Конструкция может быть несколько иной, но в целом деталь состоит из этих элементов.

В редких случаях разобрать цилиндр без повреждения и возможности собрать обратно в том же виде нельзя.

Но если конструкция предполагает такую возможность, то можно воспользоваться следующим способом.

Инструкция, как разобрать патрон самым простым и эффективным способом – с использованием перфоратора:

в перфоратор вставляют какой-нибудь переходник; роль последнего может сыграть, например, сломанное сверло диаметром 10-12 мм;
на переходник надевают патрон тыльной стороной – той, которая противоположна кулачкам;
убирают кулачки и упирают цилиндр в твердую поверхность, но обязательно через амортизирующий буфер (резина, пенопласт и т. п.);
включают перфоратор в ударном режиме.

Благодаря вибрации разбираем патрон за считанные секунды.

В результате манипуляций с цилиндра слетает рукав, обнажая прочие детали.

После чистки элементы легко собираются обратно.

Важно не перепутать местами кулачки – хотя они похожи, в процессе работы инструмента детали притираются, и требуют правильной сборки

Некоторые сложные конструкции требуют распиливания муфты.

После профилактических или ремонтных работ половинки собирают с помощью кустарной «шины».

Но в большинстве случаев указанный метод – с использованием ударной дрели или перфоратора – работает.

Причины возникновения сложностей при замене

Иногда возникают ситуации, в которых не получается извлечь сверло из патрона привычным способом. Такие затруднения могут иметь различные причины. В большинстве случаев это связано с устройством дрели, когда в патронах отсутствует ограничительный механизм, страхующий поверхность от чрезмерного усилия, приложенного в момент зажатия. Это приводит к заклиниванию патрона, когда регулировочное кольцо не поддается движению в обратном направлении. В результате получается, что застряло сверло в дрели. Как вытащить его? Дадим некоторые рекомендации.

Похожая ситуация может возникнуть при перекосе сверла в патроне. Данная причина чаще возникает при использовании инструмента малого диаметра. Этих элементарных причин можно избежать при внимательном отношении к работе. В остальных случаях необходимо придерживаться некоторых правил, извлекая сверло инструментом, имеющимся под рукой.

Как выбрать новый

Выбирать требуется в соответствии с моделью изделия и типа комплектующих. Если шуруповерт фирменный, то стоит обратиться в сервисный центр. Специалисты предоставят необходимые детали. Вот несколько рекомендаций по выбору нового патрона:

если биты меняются часто, то лучше выбрать быстрозажимной тип, чтобы увеличить производительность;
ключевой вид детали необходим, если диаметр используемых сверл большой;
при выборе конуса важно помнить: чем крупнее деталь, тем большее ее номер в соответствии с ГОСТ 9953-82;
если выбирается деталь иностранного производства, то размеры на ней указываются в дюймах.

Если возникают дополнительный вопросы, то стоит задать вопрос менеджеру продаж. Он подскажет, какую деталь необходимо приобрести в конкретно взятом случае.

Снять патрон с шуруповерта необходимо в различных случаях. Обычно это связано с наличием проблем во время работы (выпадение бит, люфт и др.). Замена детали происходит каждые 1,5 — 2 года при активном использовании инструмента. Если он применяется редко, то деталь может проработать несколько лет.

У владельцев шуруповёртов иногда возникает необходимость снять патрон с электроинструмента. Это может быт вызвано различными обстоятельствами:

Ремонт, смазка и чистка этого узла.
Желание заменить данный патрон другой моделью (иной конструкции, размера).

Данная операция не требует каких-то особых инструментов, умений и навыков. Но, выполняя её, необходимо помнить некоторые особенности, усложняющие действия по разборке. Большинство трёхкулачковых самоцентрирующихся патронов, устанавливаемых на шуруповёрты, быстрозажимные. То есть, имеют несколько отличий от обычных (ключевых типов):

Узел имеет пластмассовую поверхность, способную разрушаться даже при минимальных механических воздействий на неё металлическими инструментами.
Очень близкое расположение патрона к корпусу дрели, с маленьким зазором, который не позволит зафиксировать шпиндель трубным ключом или тисками.

Ещё один фактор, который может усложнить разборку самым лёгким способом, это относительная маломощность шуруповёрта (если сравнивать с дрелями).

Проблемы патронного механизма

Как разобрать патрон перфоратора

Разборка и сборка оснастки выполняется с целью периодического обслуживания или замены сломанной части в конструкции SDS патрона. Причем эта работа не требует особой квалификации и выполняется согласно следующей инструкции:

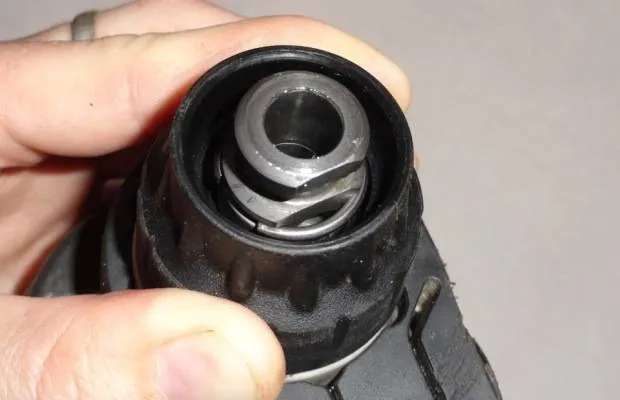

Снимите защитную накладку в верхней части. Под ней находится проволочное кольцо и шайба. Кольцо сдвигаем отверткой и вынимаем шайбу.
Используя отвертку, снимите второе кольцо на торце и демонтируйте кожух.

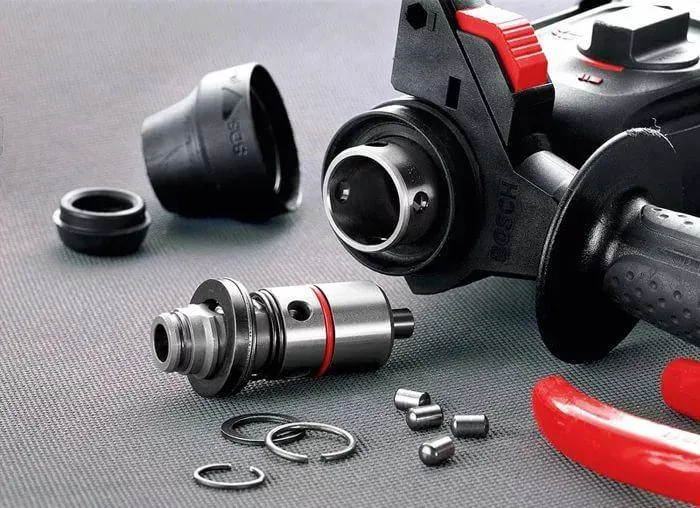

Демонтируйте фиксирующий узел SDS оснастки. Эту часть мы разбираем в следующем порядке: сдвигаем вниз шайбу с пружиной, вынимаем отверткой шарик из паза, аккуратно спускаем пружину и снимаем ее вместе с шайбой.

Демонтаж фиксирующего узла SDS-патрона

Дальнейшие действия зависят от ваших намерений. Если вашей целью является замена патрона на перфораторе, то вы демонтируете оставшуюся часть (втулку) и ставите на место новую оснастку в сборе. Причем действовать в этом случае нужно по следующему плану: доберитесь до винта, удерживающего втулку на шпинделе, и открутите его; зажмите втулку в тисках и скрутите ее с резьбового сгона шпинделя.

Монтаж нового фиксатора происходит в обратном порядке. Вы навинчиваете втулку на шпиндель (вал электродвигателя) и вкручиваете стопорный винт со стороны торца зажима.

Если демонтаж осуществлялся с целью периодического обслуживания, вам остается только очистить все детали от грязи, смазать их и собрать в обратном порядке.

Прочие механические поломки и их устранение

Кроме поломок, связанных с ударным механизмом, в перфораторе могут возникать и другие механические поломки.

Переключатель режимов

Бывают случаи, когда выходит из строя переключатель режимов агрегата. В основном, это происходит из-за засорения пылью данного узла. Чтобы починить переключатель, потребуется отсоединить его от корпуса (как это сделать см. выше) и прочистить от загрязнений. Если вы обнаружите какие-либо поломки пластмассовых частей переключателя, то его придется заменить.

Шестерни с косым зубом

Причина того, что аппарат перестал нормально работать, а именно, перестал сверлить и долбить, может крыться в износившихся зубьях на валу ротора.

Если это произошло, то зубья будут изношены и на промежуточной косозубой шестерне.

Данная проблема возникает при заклинивании инструмента или неисправно работающей муфте сцепления. Поломка устраняется заменой промежуточной шестерни и ротора двигателя.

Бур не держится в патроне

Причиной того, что перфоратор не держит бур, кроется в поломке патрона и износе входящих в его состав деталей:

произошла деформация шариков;
износилось ограничительное кольцо;
дала просадку фиксирующая пружина.

Потребуется разобрать патрон и заменить проблемные детали.

Бур застрял в перфораторе

Причины того, что бур застрял в патроне аппарата, могут быть следующие.

Перед установкой оснастки, вы не нанесли на ее хвостовик смазку. Потребуется отодвинуть уплотняющую резинку патрона и впрыснуть в место посадки инструмента WD-40.
Под шарики попала пыль. Выполните ту же операцию, что и в пункте выше.
Если вы использовали в перфораторе обычное сверло, вставленное в переходник, то также обработайте его жидкостью WD-40, подождите пару минут, и, слегка постукивая молотком по поверхности зажима, расшатывайте в разные стороны оснастку. Обычно после этих действий зажимные кулачки разжимаются и позволяют извлечь сверло.
Хвостовик инструмента расклепался. Потребуется сначала залить жидкость WD-40 и попробовать вытащить бур. Если ничего не получается, то нужно разобрать патрон и выбить оснастку. Также можно воспользоваться советами, как достать застрявший в аппарате инструмент, из этого видео.

Как снять патрон с электродрели

Патрон может крепиться к шпинделю следующим образом:

Конусное крепление. Когда используется конус Морзе (конус инструментальный). В этом случае вал выполнен в виде конуса, хорошо отшлифован и для его насадки требуется минимальное усилие. Пример маркировки: В10, где В — условное обозначение конуса, а цифра 10 — диаметр хвостовика режущего инструмента. Такое крепление встречается чаще всего у шуруповёртов.
Резьбовое крепление. Резьба же бывает метрическая и дюймовая. Если на корпусе патрона выбита маркировка М13, то здесь резьба метрическая, 13 мм. Если она дюймовая — UNF с указанием диаметра ½ дюйма.

Однако чтобы обезопасить пользователя на все 100%, производитель импортных дрелей ещё и фиксирует патрон винтом, который служит стопором и надёжно крепит его к валу.

Винт имеет левую резьбу и очень часто, когда дрель ремонтируют неопытные люди, шлиц на винте под отвёртку срывают по незнанию, полагая, что там стандартная правая резьба — поэтому откручивать нужно его по часовой стрелке.

Зная конструктивные особенности собственной дрели, снять патрон не представляется большой проблемой.

Для того чтобы сменить этот элемент необходимо подготовить следующие инструменты:

Трубный ключ № 2.
Молоток средних размеров. Примерно 400−500 гр.
Гаечные ключи.
Штангенциркуль № 1, 2 или 3.
Отвёртку с нужной формой и сечением лезвия.
Напильник личной или бархатный.
Наждачную бумагу.

В этом списке указан минимальный набор инструмента. Очень возможно, что во время работ понадобиться что-нибудь дополнительно.

Соединение резьбовое

Порядок действий при демонтаже:

Откручиваем стопорный винт против часовой стрелки.
Откручиваем патрон в том же направлении. Если на валу есть проточки — пользуемся гаечным ключом для фиксации.
Если сверло заклинило, то следует точными и лёгкими ударами молотка постучать по кулачкам сверху вниз.
Установка устройства осуществляется в обратном порядке.

Зафиксировав ту часть оснастки, на которой кулачки трубным (газовым) ключом № 2, нужно провернуть вал. Патрон должен легко открутиться после такого «настойчивого» вмешательства.

Соединение инструментальным конусом: демонтаж пошагово

Такой демонтаж производится с помощью молотка и выколотки из цветного металла: латунь, бронза, алюминий, медь. Впрочем, всё ещё встречаются и молотки такого типа.

Мягкий металл не принесёт оснастке повреждений в виде забоин и деформаций.

Необходимо выполнить следующие действия:

Дрель держать рукоятью вверх.
По тыльной стороне патрона деликатно по всей окружности обстучать молотком.
После того как устройство демонтировано, нужно зачистить конус мелкой наждачкой. Крупные забоины, если таковые имеются, удалить при помощи напильника.
Новый патрон вставляется в его штатное место и фиксируется ударом деревянного молотка (киянки).

Для старых дрелей, изготовленных ещё в советский период, применим ещё один способ. В них, на валу, между корпусом инструмента и патроном есть довольно большой зазор, а на валу выполнены лыски.

Слесари, как правило, поступали следующим образом:

Вставляли ключ в эти проточки.
Ударом молотка по рожковому ключу демонтировали зажимной инструмент.

Способ, конечно, не самый безопасный, учитывая, что ключ может отлететь по незапланированной слесарем траектории и нанести травму. Существует ещё разновидность дрелей, где в корпусе выполнена прорезь, в которую вставляется клин для выбивания патрона. Такие дрели могут иметь два конуса: один в патроне, а другой в дрели. Эти инструменты отличаются внушительными размерами и весом.

Дрели с конусом считаются более точными в ответственном сверлении, поскольку конус Морзе изготовлен с высокой степенью точности.

Кроме того, конический патрон можно снять съёмником, поскольку в каждой такой дрели, где даже нет резьбового отверстия под стопорный винт, есть сквозное отверстие. И если воспользоваться съёмником с центральной шпилькой и упереть её в это отверстие, то закрепившись за её ответную часть тем, что имеет зацепы в виде мощных крючков также можно снять крепко прикреплённый патрон. Такими съёмниками снимают, например, подшипники.

Часто возникающие проблемы и способы их устранения

Патрон вибрирует или слетает с оси шпинделя

Наиболее распространённая проблема связана с неустойчивым положением корпуса патрона. Если патрон начинает вибрировать во время работы или слетает с оси шпинделя, это значит, что его необходимо срочно ремонтировать.

Прежде всего, необходимо выяснить причину соскакивания патрона с вала. Скорее всего, ею окажется выработка крепёжного винта внутри патрона. От частых резких ударов или поперечных нагрузок, шляпка этого винта может отломиться. И тогда патрон во время работы легко открутиться, особенно если его придерживать рукой.

Наилучшим решением проблемы будет замена патрона новым, но возможна также и замена только контролирующего винта. Для этого нужно полностью разобрать патрон, а затем попытаться высверлить отломавшийся болт и заменить его новым. Это не всегда так легко, как кажется.

Зажимные кулачки заклинивают

Второй распространённой неполадкой в работе патрона является заклинивание зажимных кулачков. Чаще всего это случается, когда в патрон вставляют свёрла, диаметр которых превышает рекомендованный. Или когда при ремонте, рабочую часть кулачков обильно смазывают смазкой. Со временем пыль и мусор, попадающие внутрь патрона, цементируются со смазочным веществом и ломают ободки резьбы или заклинивают ход самих кулачков.

Исправить это можно разборкой патрона и тщательной очисткой кулачков от скопившегося мусора. Если резьба внутри механизма окажется неповреждённой, патрон можно собрать и эксплуатировать ещё долгое время.

Многие опытные мастера при сверлении в особо пыльных условиях защищают патрон от попадания мусора, надевая на сверло половинку теннисного шарика.

Долгая жизнь инструмента зависит от его правильной эксплуатации и регулярного обслуживания. Если инструмент сломался, работать с ним нельзя. Особенно это касается бытовых электродрелей с зажимными патронами — вылетевшее сверло может нанести травму. Снять неисправный патрон и поставить новый вполне под силу домашнему мастеру. Патроны для бытовой техники не всегда подлежат ремонту, поэтому их рекомендуется сдать в утиль или обратиться к профессионалам.

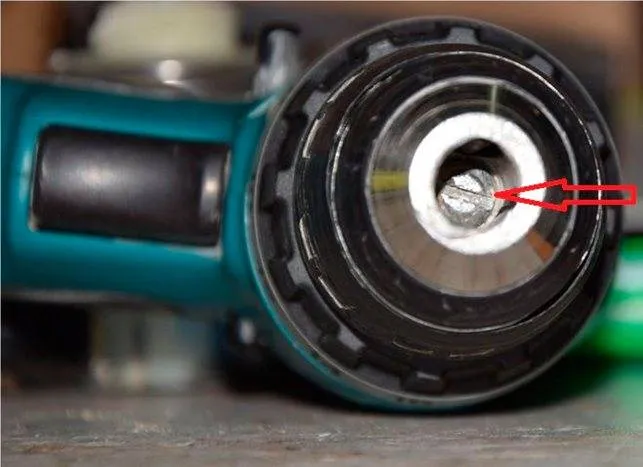

Первый обязательный этап! Вывинчивание фиксирующего винта

Первым, обязательным, этапом при снятии патрона с большинства бытовых шуруповёртов является вывинчивание фиксирующего винта, расположенного с торца шпинделя между кулачками. Это крепёжное изделие предназначено для предохранения быстрозажимного узла от самостоятельного «свинчивания» при работе с нагрузкой в режиме реверса (против часовой стрелки).

Например, при вывинчивании старых крепёжных изделий, когда необходимо увеличивать крутящий момент. При этом патрон может оставаться неподвижным, зафиксированным битой в обрабатываемой поверхности, а шпиндель будет совершать вращения «влево» (против часовой стрелки) и самостоятельно выкрутится из крепёжного узла шуруповёрта.

Чтобы не возникало таких ситуаций, производители применяют контрольный винт с «левой» резьбой. Именно его необходимо в первую очередь снять, выполняя следующие действия:

Развести кулачки, чтобы между ними свободно проходил наконечник отвёртки.
Выкрутить винт, выполняя вращения в правую сторону, так как он имеет «левую» резьбу.

Внимание! Канавки на головках винтов могут быть различного размера и формы (прямой или крестообразной). Поэтому необходимо иметь отвёртки с разными наконечниками

Свинчивание быстрозажимного патрона со шпинделя шуруповёрта После того, как из торца шпинделя был вывинчен фиксирующий винт с «левой резьбой», можно снимать быстрозажимной патрон с шуруповёрта.

В связи с тем, что зазор между муфтой и корпусом составляет несколько миллиметров, то зафиксировать шпиндель при помощи тисков или трубного ключа не представляется возможным. Поэтому существует несколько других способов для снятия патрона.

Удерживая патрон рукой

Самый простой способ – это удерживать патрон рукой. Для этого необходимо выполнить следующие действия:

Надеть спецовочную перчатку на ту руку, которая будет держать патрон.
Установить регулятор крутящего момента на максимальный показатель или перевести шуруповёрт в режим сверления.
Убедиться, что из торца шпинделя вывинчен фиксирующий винт.
Свести кулачки патрона до минимального зазора.
Удерживая патрон одной рукой, защищённой перчаткой, запустить вращение шуруповёрта в реверсном направлении (против часовой стрелки). Пока будут расходиться кулачки, электродвигатель наберёт обороты, и в момент их полного раскрытия получится своеобразный удар, который должен сдвинуть резьбовое соединение. Теперь свинтить патрон не составит особого труда.

Внимание! Это способ небезопасный! Запрещается им пользоваться при подтверждении хотя бы одного пункта:

Отсутствие спецовочной перчатки.
Мощность шуруповёрта превышает 500 Ватт.
Неуверенность в собственных силах.
Отсутствие хорошей физической подготовки (подростки, женщины, люди преклонного возраста).

Если данный способ не подходит по указанным выше запрещающим причинам или оказался безрезультатным, то необходимо применить следующие.

При помощи Г-образного инструмента

Данный способ вполне простой и безопасный, поэтому является приоритетным. Выполнять действия необходимо в следующей последовательности:

Убедиться, что из торца шпинделя вывинчен фиксирующий винт.
Закрепить в кулачках Г-образный инструмент. Лучше всего шестигранный ключ.
Установить регулятор крутящего момента на максимальное значение или перевести его в режим сверления.
Переключить направление вращения шпинделя в реверсный режим (против часовой стрелки).
Запустить двигатель и дать ему возможность набрать максимальные обороты.
Подвести вращающийся, закреплённый между кулачками, Г-образный инструмент к жёсткому упору. Например, слесарным тискам, гимнастической гире.

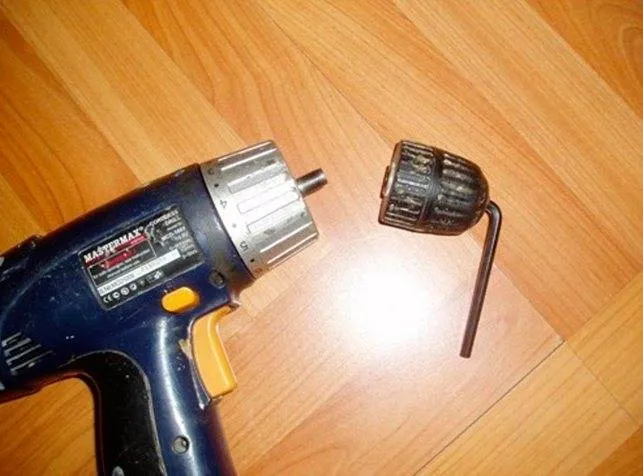

В момент удара закреплённого Г-образного инструмента произойдёт быстрое свинчивание патрона со шпинделя.

Внимание! Патрон откручивается очень быстро, в течении менее одной секунды. Поэтому необходимо предусмотреть, чтобы он падал с минимальной высоты, то есть упор, о который будет происходить ударение Г-образным инструментом, должен находиться как можно ближе к полу

Возможен и второй вариант этого способа:

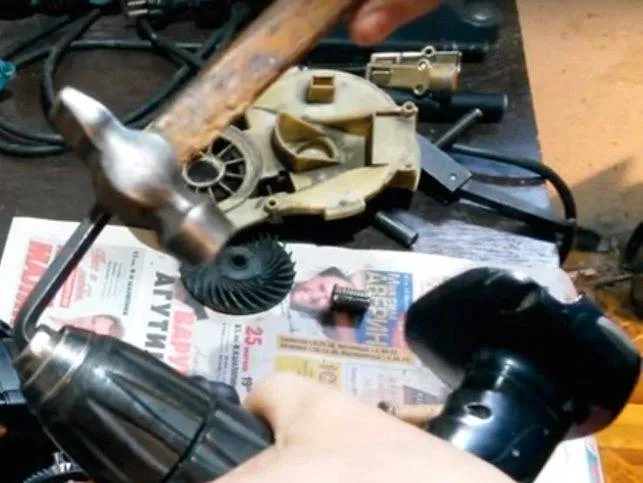

После вывинчивания винта и закрепления огранённого ключа (трёх-, четырёх-, пяти-, шестигранного) между кулачками, удерживаем шуруповёрт в одной руке, а с помощью другой наносим удар молотком (киянкой) по плечу торчащего инструмента, чтобы вращение происходило против часовой стрелки.
«Сорвав», таким образом, патрон с места, откручивать можно продолжать рукой.

Этот подвид откручивания особенно эффективен в тех случаях, когда нет напряжения в сети (сетевой шуруповёрт), разряжен аккумулятор или электроинструмент находится в нерабочем состоянии.

Общие характеристики

Устройство патрона для перфоратора

Патроны перфоратора являются связующим звеном между приводом электроинструмента и его сменной частью. Для увеличения срока службы производители изготавливают фиксаторы из высококачественной стали. Их отличия состоят в диаметре посадочного хвостовика и размере сверла, которое может быть в него установлено.

Патроны для перфоратора под сверло имеют диаметр хвостовика от 10 до 18 миллиметров. Чем толще место установки на инструмент, тем выше степень нагрузки, которые сможет выдерживать устройство. Толщина сменного элемента может составлять от 5 до 80 мм. Их вес, в зависимости от размеров и особенностей, может составлять 0.2 – 0.6 кг. Для приборов, используемых в профессиональных целях, чаще применяются более тяжелые модели.

Это интересно: Трафареты под покраску: разновидности и применение

Замена зажима: несколько простых шагов

Если дрель дает сбой во время работы, сверло проворачивается, необходимо заменить зажимный элемент на инструменте

Для этого важно определить его тип. Ведь от этого зависит способ крепления элемента

Как правило, устройство крепится на шпинделе или на винтовом стержне. В этом случае замена патрона на перфораторе – дело не сложное. Повернул – и готово.

Если же используется крепкая фиксация детали, понадобятся дополнительные инструменты. Молотком стучат по головке винта. Такое простое действие ослабляет крепкую фиксацию. Винтовой стержень откручивают с помощью отвертки. Если элемент крепится на шпинделе, ключом зажимают элемент, прокручивают шпиндель. Вот и ответ на вопрос, как снять патрон с перфоратора.

Видео: как заменить патрон на перфораторе

При неполадках нужно понять, что с деталью случилось. Соответственно, необходимо знать, как разобрать патрон перфоратора. Сначала нужно отодвинуть пластиковую часть детали, снять резиновый уплотнитель. Следующий шаг – фиксирующее кольцо. Оно легко снимается, если поддеть его отверткой. После этого нужно будет снять фиксирующую шайбу. И еще одно кольцо.

Если в детали используется SDS-крепление, то его отсоединяют просто. Вытаскивают шарик, шайбу, пружину. Именно в такой последовательности. Для сборки зажимного устройства все перечисленные действия следует повторить в обратном порядке.

Процесс разбора патрона перфоратора

Собрать деталь можно лишь в том случае, если устройство исправно. В противном случае, нужно знать, как поменять патрон на перфораторе. Вариант детали зависит от того, насколько часто инструментом пользуются, какой вид работ преимущественно выполняют. Если на дрели часто приходится менять сверла, оптимально подойдет быстрозажимный элемент. Зубчато-венцовый или классический тип идеален для насадок большого размера.

Как правильно смазывать патрон перфоратора?

Смазка патрона перфоратора очень важна для его нормальной работы и продолжительного срока службы. Вот несколько шагов, которые помогут вам правильно смазать патрон перфоратора:

Очистите патрон: перед тем, как начать смазку, убедитесь, что патрон перфоратора чист и свободен от грязи и пыли. Это позволит вам увидеть все повреждения или износ, которые могут повлиять на его работу.
Выберите смазочное средство: для смазки патрона перфоратора используйте специальную смазку, которую рекомендует производитель. Никогда не используйте вазелин, моторное масло или другие смазочные материалы, которые не предназначены для этой цели.
Нанесите смазку: нанесите небольшое количество смазки на край патрона, обращая внимание на щелочки и выступы. Помните, что вам не нужно использовать слишком много смазки, так как это может привести к захлебыванию и засорению.
Распределите смазку: вставьте сверло в патрон и поверните его несколько раз, чтобы распределить смазку равномерно по всей поверхности патрона. Это позволит обеспечить более плавную работу патрона и уменьшить износ деталей.
Удалите излишки: после того, как вы распределили смазку, удалите излишки смазки с помощью тряпки или бумажного полотенца. Это позволит избежать попадания смазки на другие части инструмента и предотвратить нежелательные последствия.

Следуя этим простым шагам, вы сможете правильно смазать патрон перфоратора и обеспечить его эффективную работу на долгое время.

Видео. Как починить Патрон SDS-Plus Makita 194080-7 / Съёмный патрон на 2450T / 2470T

Добавить комментарий Отменить ответ

Для отправки комментария вам необходимо авторизоваться.
