Как снять патрон с шуруповерта — ремонт и обслуживание инструмента

Шуруповерт – это неотъемлемый инструмент, который обязательно имеется в арсенале практически каждого домашнего мастера. Однако, как известно, ничто не длится вечно. Рано или поздно этот инструмент потребует определенного внимания, а ин some случаях даже ремонта.

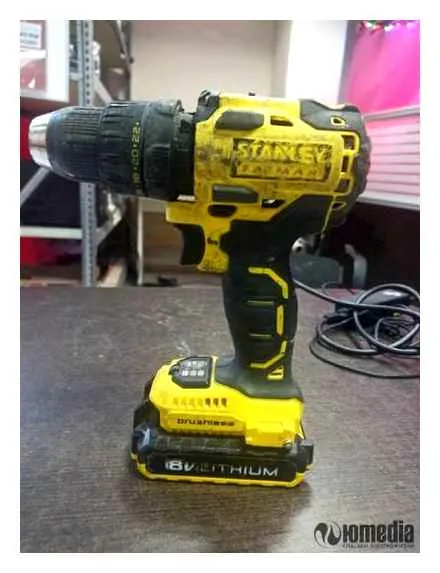

Шуруповерт: кратко об устройстве его патрона

Чтобы суметь снять патрон шуруповерта, необходимо представлять устройство этого узла. Данный элемент крепится на валу, которой приводит его в движение и одновременно является местом его крепления.

У вас еще нет шуруповерта? Обязательно купите! А выбирают его так…

Патроны, как правило, снабжены оболочкой цилиндрической формы. Под ней расположены прижимные кулачки, а также регулировочные гильзы. Когда происходит их заклинивание, рабочую деталь достать практически невозможно или очень сложно. В этом случае приходится снимать зажим, чем обеспечивается облегчение дальнейшей работы по ремонту или обслуживанию инструмента. Делается это для того, чтобы произвести смазку, чистку или профилактический осмотр.

Крепление патрона выполняется несколькими способами. И в каждом конкретном случае проблему приходится решать по-разному.

Устройство патрона

Патроны могут быть:

• кулачковыми, фиксация которых производится Г-образным ключом, вставляемым перпендикулярно;
• быстрозажимными, в которых для фиксации один из цилиндров корпуса зажимается рукой, а другой вращается вокруг его оси.

Кулачковые патроны являются менее удобными, но обеспечиваемое ими соединение более надежно. Регулировочная гильза, вращаемая ключом, обеспечивает сжимание стальных кулачков вплоть до их полного смыкания.

Неисправности шуруповерта могут находиться не только в патроне. Их устранить можно следующим образом…

Затягивание быстрозажимных патронов производится быстрее. Для этого ключ не требуется.

Разновидности быстрозажимных патронов

Такие патроны бывают:

• одномуфтовыми, в которые бита устанавливается лишь одной рукой, т.к. один из элементов ее корпуса обездвиживается автоматически;
• двухмуфтовыми, обе части которых подвижны. Поэтому при установке биты понадобятся обе руки.

Заменяя патрон шуруповерта, следует учитывать, что одномуфтовые изделия используются лишь на инструментах, снабженных блокираторами.

Шуруповерт: способы фиксации патрона на его валу

Для фиксации патронов используются следующие способы:

• резьбовой;
• с использованием конуса Морзе, когда хвостовик конической формы вставляют в отверстие шпинделя. Данный способ является наиболее эффективным.

Дополнительная прочность соединений достигается за счет установки фиксирующего винта.

Ваш шуруповерт станет более функциональным, если у вас имеются такие насадки и приспособления…

Особенности снятия патронов

Патрон может полностью рассыпаться, становясь непригодным – кулачки в нем не способны выполнять свою задачу, зажать сверло невозможно – или начать люфтить. Нестойкость элемента не позволяет плотно держать биту. Сверла постоянно вылетают при работе.

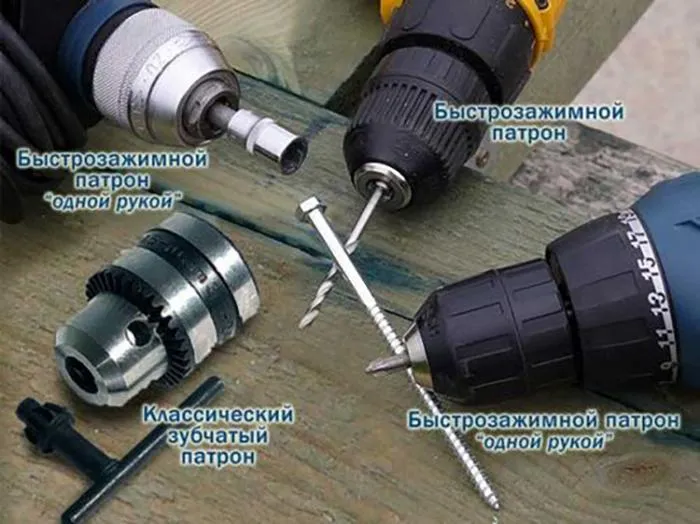

Внутри патрона прорезана резьба или имеется специальный конус для крепления на вал. Конструктивно элемент разделяется на три вида:

• быстрозажимный;
• самозажимный;
• ключевой или зубчато-венцовый.

Быстрозажимные патроны считаются самыми популярными: хвостик зажимается при ручном вращении гильзы шуруповерта. Основные отличия типов в том, что в одном случае насадки фиксируются рукой, в другом – не обойтись без ключа. Ручные зажимы позволяют сильно сэкономить время, поскольку пользователю не приходится подбирать ключ. Главное предназначение патрона – обеспечение плотного контакта рабочей биты и остальных механических частей инструмента. Ключевой вид с этим справляется лучше, потому он считается более надежным.

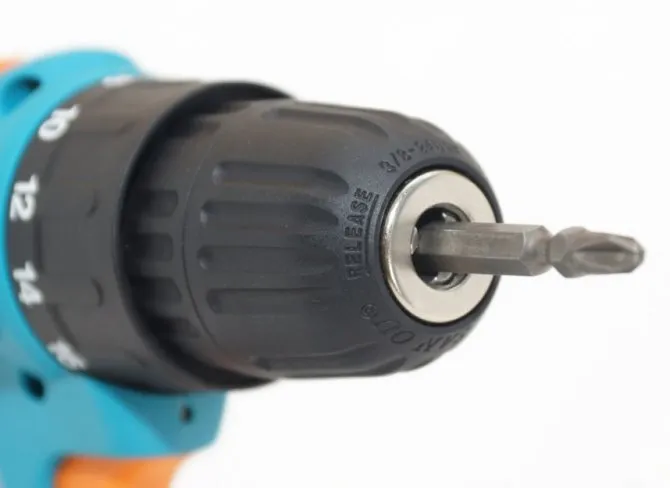

Быстрозажимные

Конструкция не предполагает наличие функции зажима оснастки при закручивании патрона – бита в нем фиксируется не настолько надежно, в отличие от самозажимного типа. Быстрозажимный патрон состоит из:

• заклинивающего элемента;
• корпуса;
• втулки;
• зажимного кольца.

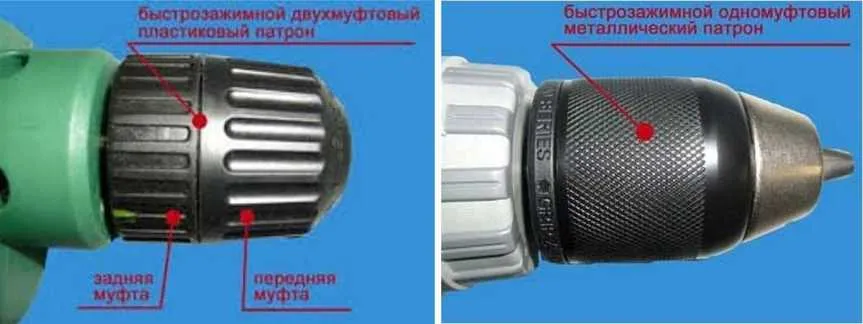

Быстрозажимный вид делится еще на два типа:

• одномуфтовый;
• двухмуфтовый.

Если пользователь покупает первый тип, то в коробке с шуроповертом должен быть специальный блокиратор – он позволяет сменить оснастку без прокручивания патрона. Двухмувтовые виды позволяют установить биту без дополнительных приспособлений, что удобнее в условиях частой необходимости смены сверла. Оснастка снимается при фиксации рукой одного кольца патрона и прокручивании другого.

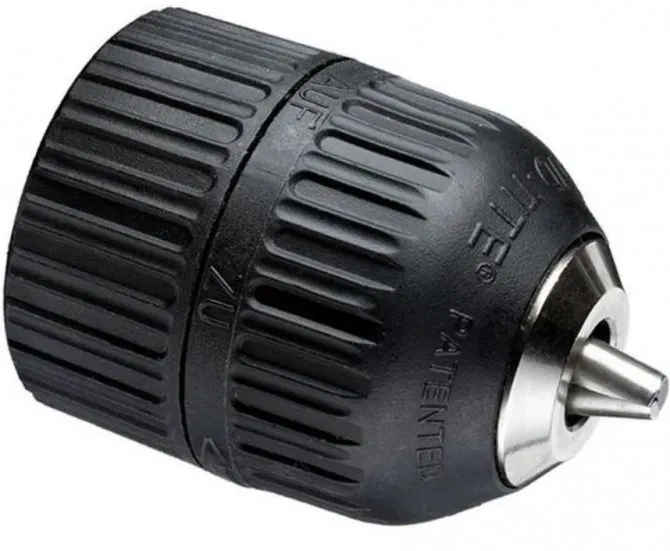

Самозажимные

Этот вид заметно отличается от быстрозажимного. Все дело в интересной функции, позволяющей дополнительно зажимать биту в процессе прокручивания шуруповерта. Отличить само- и быстрозажимные типы можно по характерному щелку при расслаблении или затягивании кулачков.

Как демонтируют патрон шуруповерта

Делается это не только тогда, когда возникает необходимость срочного ремонта. Делается это и для обслуживания. Детали должны постоянно смазываться и очищаться. Причем это должно производиться, даже если шуруповерт давно не использовался. Если профилактика не будет регулярно выполняться, инструмент может быстро выйти из строя.

Отворачивать патрон можно различными способами. Выбор способа зависит от конструкции данного узла и способа его крепления.

ВНИМАНИЕ!!!

Если вы хотите побольше узнать об инструментах для работы по дереву и о поделках, выполняемых с их помощью, обязательно ознакомьтесь с материалом по этой ссылке.

Гильза, снабженная винтовым креплением

В таком патроне винт расположен между кулачками. Добраться к его головке можно только тогда, когда кулачки разведены. Взяв крестообразную отвертку, его выкручивает вращением по часовой стрелке. После этого в кулачки вставляют шестигранный ключ и начинают его двигать в противоположном направлении. Движения должны производиться достаточно резко. В первый момент придется приложить довольно значительное усилие. Если усилие на ключе является недостаточным, можно воспользоваться молотком.

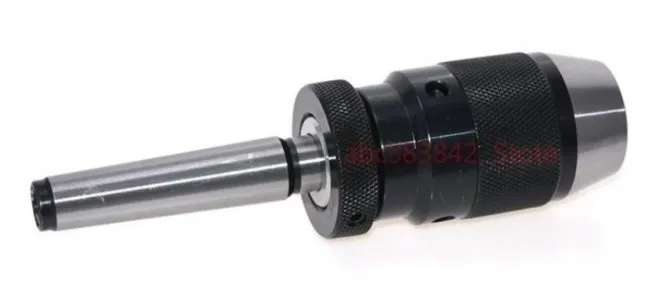

Конус Морзе

При наличии конуса Морзе хвостовик выбивается из конического отверстия с помощью молотка. Если это сделать не удается, инструмент разбирают, извлекают из него вал вместе с патроном. После этого зажимной цилиндр удаляется с помощью трубного ключа. В составе этого узла обычные гайки используются достаточно редко.

Как выбрать биты для шуруповерта? Ответ здесь! Жмите!

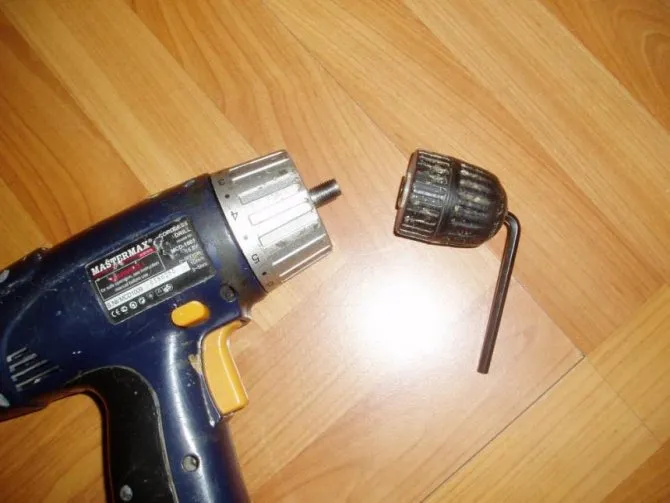

Резьбовое соединение

Для работы следует воспользоваться Г-образным шестигранником 10 мм. Этот ключ необходимо вставить в кулачки, плотно зажать и повернуть. Чтобы удобнее выполнить эту операцию, шестигранник следует надежно зафиксировать в руке или в какой-то опоре. А затем включить дрель на малых оборотах лишь на долю секунды. Как правило, этого бывает достаточно для ослабления соединения и беспрепятственного демонтажа гильзы. Если воспользоваться этим методом не удается, инструмент разбирают для того, чтобы подобраться к сочленению с другой стороны.

Каким способом закреплен сверлильный патрон на инструменте

Наружным осмотром электроинструмента, часто не удается найти, каким методом закреплен сверлильный патрон. Но если знать маркировку, то метод крепления будет определен даже при беглом взоре на патрон.

Биение

Биение патрона может быть вызвано разными причинами. Например, изношен посадочный конус Морзе. Это можно проверить с помощью краски. Наносится равномерный слой на конус, насаживается патрон. Затем снимается и изучается след, который он оставил на конусе. Другой причиной может быть неравномерный износ кулачков. В этом случае их нужно менять. Но чаще меняют разбитый патрон на новое зажимное устройство.

В умелых руках бытовая дрель творит чудеса. С её помощью сверлятся отверстия в прочных и мягких материалах. Зажимной патрон — важный узел сверлильной машины. Именно он обеспечивает надёжность крепления сверла и точность сверления. Поэтому для домашнего мастера очень важно уметь самостоятельно обеспечить мелкий ремонт и замену этой части устройства.

Шуруповерт: как разобрать его патрон

Чтобы добраться внутрь, следует удалить заглушку. Если корпус пластмассовый, делается это легко: ее поддевают острым предметом.

Из металлического корпуса ее выбивают с помощью молотка. Для этого ударяют по основанию зажимающей гильзы так, чтобы не повредить ее. Чтобы добраться до основания, между кулачками ставят достаточно крупный болт. Затем кулачки сдвигают так, чтобы болт принял перпендикулярное положение относительно основания, но при этом не был жестко зажат и имел возможность перемещаться как верх, так и вниз. Затем по головке болта, выступающей над патроном, бьют молотком.

После этого патрон можно достаточно просто разобрать. После выполнения ремонта или профилактики узел собирают обратно, обращая особое внимание на положение кулачков.

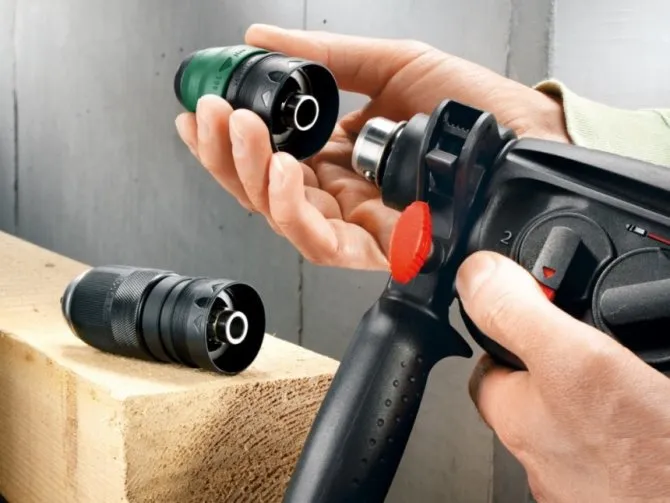

Какова конструкция патрона, используемого в перфораторах

До того, как разобрать патрон перфоратора, необходимо разобраться, какие виды его бывают, в добавок какие их конструктивные особенности. Основными видами патронов являются:

• Ключевой. Такой патрон наиболее подходит для больших сверл;
• Быстрозажимной. Использовать его целесообразно, если происходит частая замена сверл при работе.

Также выделяют патроны SDS-max не SDS-plus. В таких патронах сверло садится глубоко, поэтому вероятность выпадения его при работе практически сводится отсутствию. Менее мощные перфораторы используются для бурения неглубоких отверстий. Тут нужна более высокая точность, а не фиксация. Поэтому имеется несколько вариантов патронов. Желательно иметь в запасе дополнительный, чтобы замена патрона на перфораторе произошла незамедлительно после возможной поломки.

Как открутить патрон с вала дрели или шуруповерта

Чтобы снять патрон с инструмента нужно зафиксировать вал и захватив патрон за корпус свинтить его, вращая против часовой стрелки, если смотреть со стороны кулачков. Главное сорвать патрон с мертвой точки, дальше он обычно легко откручивается.

Мне повезло, так как на круглом основании патрона имелись фаски, за которые хорошо можно было зацепиться рожковым ключом В купленном на замену патроне таких выборок небыло.

После захвата патрона рожковым ключом и одного резкого удара по ключу молотком даже без фиксации вала, как на фотографии, патрон стронулся с места. Но откручивался туго, и на это была своя причина. Пришлось продолжать скручивать его легкими ударами по ключу молотком.

Заглядывая внутрь патрона, я не заметил фиксирующий винт потому, что отверстие в головке под биту вида звездочка было забито грязью, которую всего лишь надо было удалить. Поэтому, откручивая патрон, я одновременно срывал резьбу фиксирующего винта, странно, что он не обломился.

Если фасок на основании патрона нет, то тогда нужно зажать в его губках шестигранный пруток или болт М10-12 с шестигранной головкой, на которую накинуть ключ и стукнуть по нему молотком. Если таким образом свинтить патрон не получится, то придется разбирать дрель, вынимать вал с патроном, зажимать его в тисках и скрутить. Вместо рожкового ключа можно воспользоваться трубным ключом, захватив патрон за внешнюю часть корпуса.

READ Как сделать каретку для циркулярки своими руками

Проблема такая: есть ударная дрель SKIL 6845 (кое-где она почему-то называется перфоратором — 1 Дж). Ей 2.5 года. Пользовался редко — раз в квартал полдюжины дырок в бетоне 6-8мм. Где-то с год тому заметил, что после включения ударного режима патрон (с ключем, НЕ быстрозажимной) сам раскручивается, причем не просто ослабляется, а именно раскручивается — иногда после сверла 6 мм можно следущее большее по размеру вставить.

ВЕЛИКИЙ ЛИКБЕЗ О ПАТРОНАХ как разобрать не держит биту профилактика

Что бы с этим сделать? Менять патрон? Внешне он выглядит нормально. Может его промыть как-нибудь? Типа раскрутить помаксимому, в банку с керосином опустить и на малой скорости пару минут повращать электродвигателем дрели? Заметил что, когда патрон сам раскручиваешь он немного похрустывает и усилие слегка странно приходится прикладывать: страгиваешь ключем большим усилием — потом ключ крутится свободно 1/2-2/3 оборота, но сверло не вынимается, потом сопротивление скачком нарастает повторно — с усилием прокручиваешь — и сверло освобождается…

Подскажите. В сервис звонил — они говорят — будем смотреть. А мне неудобно очень к ним ездить — что бы просто «смотреть», т.к. у них самих патров в наличии нет — покупайте сами, говорят.

Кстати, а что это за обозначения? 1.5-13 — это, похоже, допустимые диаметры сверел, S2A — тип ключа (вчера новый купил — попробовать), а RoHM (буква «o» с двумя точками сверху), 1/16-1/2, L — не знаю что

хотя 1/2 — похоже на диаметр вала на котором сидит патрон в дюймах…

По телефону в сервисе сказали, что патрон наверняка не разборный… —————

Спасибо за советы! Знал бы я как снять этот патрон… :((( Смотрел-смотрел — не нашел ничего, что его бы фиксировало (не давало сняться при работе) — а ведь чтобы его снять, не сломав, наверняка надо что-то предварительно сделать. Правда, когда я эту конференцию начал читать (шуруповертами аккумуляторными интересуюсь) — где-то видел упоминание что бывают патроны, которые держатся на трении…

От незнания как снять патрон и родилась идея повращать его дрелью в банке с керосином (?бензином?) — может промоется?

Да — гарантия кончилась, кажется, хотя я не проверял. 2.5 года прошло с момента покупки. Гарантийная мастерская еще дальше и неудобнее для меня находится, чем платная.

2 Alex21: потолок бурить приходилось, но всего пару раз, хотя как мне сейчас стало казаться, «обострение» этого раскручивания именно после потолка и начались, хотя давно было — могу путать.

Маловероятно, чтобы я не до конца закручивал свела. 100%, конечно не дам, но с закручиванием у меня все должно быть нормально. Хотя…

Я затяжку патрона делаю так: Рукой — до тех пор пока крутится рукой, затем ключем в 1-й раз — пока крутится без особых усилий, потом ключ переставляю во 2-е отверстие и прилагаю чуть побольше усилий, затем в третье — и докручиваю с большим усилием.

Сейчас — когда эта проблема возникла — добавляю 4-й этап — возврат к первому месту затяжки ключем — и затягиваю «со всей дури». Дурью вроде не обижен — крупный мальчик

Почему при зарядке шуруповерта мигает индикатор?

Мигающий индикатор при зарядке шуруповерта обычно указывает на то, что процесс зарядки еще не завершен. Когда вы вставляете аккумулятор в зарядное устройство, процесс зарядки начинается, и индикатор начинает мигать, что означает, что зарядка еще не закончена.

Когда зарядка почти завершена, индикатор может перестать мигать и начать светиться постоянно, чтобы показать, что зарядка завершена. Время зарядки шуруповерта может зависеть от типа и емкости аккумулятора, а также от мощности зарядного устройства.

Рекомендуется дать аккумулятору полностью разрядиться перед зарядкой, а также следить за индикатором зарядки, чтобы не перезаряжать аккумулятор и не повредить его.
