Как снять патрон с дрели Интерскол — видеоинструкция по быстрозажимной замене, разборке и замене на Морзе с конусом

Что может быть проще — замена патрона дрели! Но и тут могут возникнуть трудности у того, кто будет менять патрон впервые

Дрель представляет собой строительный инструмент, способный выполнять разнообразные функции в зависимости от используемых насадок. С её помощью можно создавать отверстия различных диаметров в разных материалах, ввинчивать и вывинчивать винты, а также использовать как миксер для смешивания жидких строительных смесей.

Содержание материала:

• Где лучше применять быстрозажимной патрон
• Советы: как поменять патрон на дрели
• Инструкция: как разобрать патрон от дрели
• Этапы: как снимать патрон с дрели Интерскол
• Разбор дрели с конусом Морзе

Где лучше применять быстрозажимной патрон

Важным составляющим дрели является патрон – он зажимает сверло необходимого диаметра и обеспечивает правильные вращательные движения сверла. Выделяют типы и виды и разновидности патронов, в зависимости от способа зажатия сверла – при помощи специального ключа (применяется на мощных инструментах) и быстрозажимной патрон. Существует огромное количество производителей дрели.

Быстрозажимной патрон для дрели стал использоваться совсем недавно, а до этого момента данный тип электрического и ручного инструмента оснащался патроном кулачкового типа

При частом использовании, каждый электрический инструмент требует периодического сервисного обслуживания (профилактики) и ремонта, независимо от:

• Производителя;
• Мощности;
• Назначения;
• И источника питания.

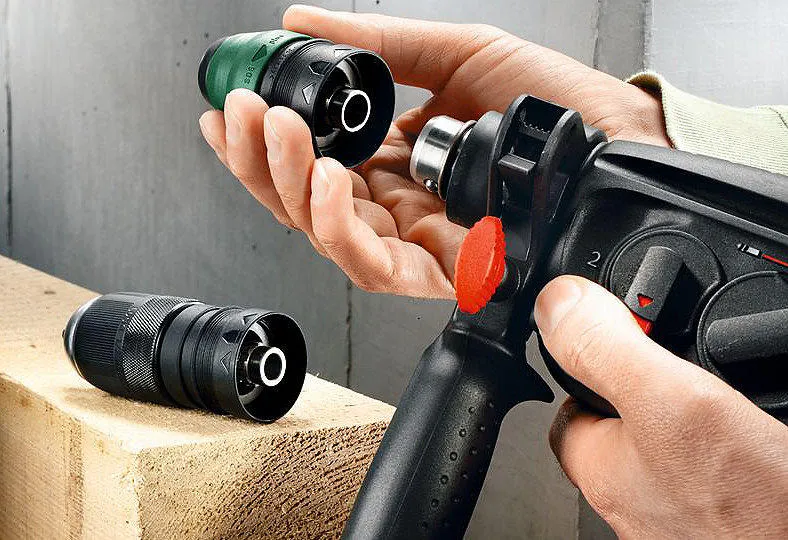

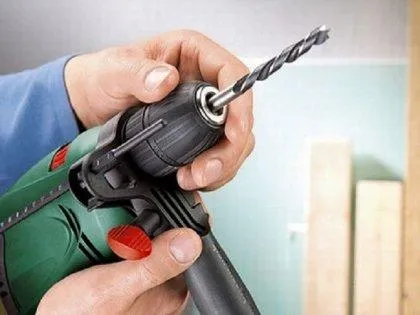

С таким патроном необходимое сверло можно зажать за пару секунд без применения дополнительных электро-инструментов. Прилагая усилия одной руки, проворачивается головка, и необходимо повернуть патрон, и разъем для сверла увеличится, благодаря чему можно вытащить ненужное сверло и вставить подходящее.

Быстрозажимной патрон удобно использовать, как в строительстве, так и в бытовых условиях.

Затем, путем прокручивания патрона, снова повернуть цилиндр, и зафиксировать нужное сверло для работы. При частой смене свёрл, разъем патрона может прийти в негодность, и сверло будет прокручиваться, осложняя процесс работы. В этом случае необходимо заменить патрон.

Советы: как поменять патрон на дрели

Внутри патрона имеется болт, с помощью отвертки его необходимо открутить. Здесь имеется особенность – выкручивать нужно в обратную от привычной сторону – вправо. Если болт откручивается туго, можно попробовать залить жидкий ключ – вполне возможно, от времени внутри появилась ржавчина. После этого, с помощью рывка открутить непосредственно патрон. Бывают варианты, когда необходимо зафиксировать ось, на которой крепится деталь.

Разборка патрона дрели производиться согласно правилам безопасности. Первое что нужно сделать — отключить дрель от сети

Для этого:

• В ней есть специальные пазы;
• В таком случае ось придется зафиксировать ключом;
• И затем резким движением открутить и снять;
• Далее необходимо закрепить новый патрон.

Перед заменой, желательно смазать ось, чтобы в следующий раз не возникало проблем. При сборке, неудобств возникнуть не должно. Главное – не забыть вкрутить обратно болт – напоминаем, что закручивается он также в непривычную сторону – влево. Теперь можно продолжать использовать дрель.

Важно в магазине перед покупкой сравнить патроны для дрели, так как они могут незначительно отличаться резьбой.

Иногда возникают ситуации, когда поломка дрели связана не с разъемом патрона, а в него что-то попало или заклинило. В этом случае необходимо снять патрон (этот процесс описан выше), и далее разобрать его для очистки.

Инструкция: как разобрать патрон от дрели

Инструменты популярны в России и странах бывшего Союза в виду хорошего качества и недорогой цены. Российский производитель, который выпускает, как дрель-миксер, так и шуруповерт, различает ударные и безударные дрели. Ударная отличается наличием дополнительной функции – ударное движение.

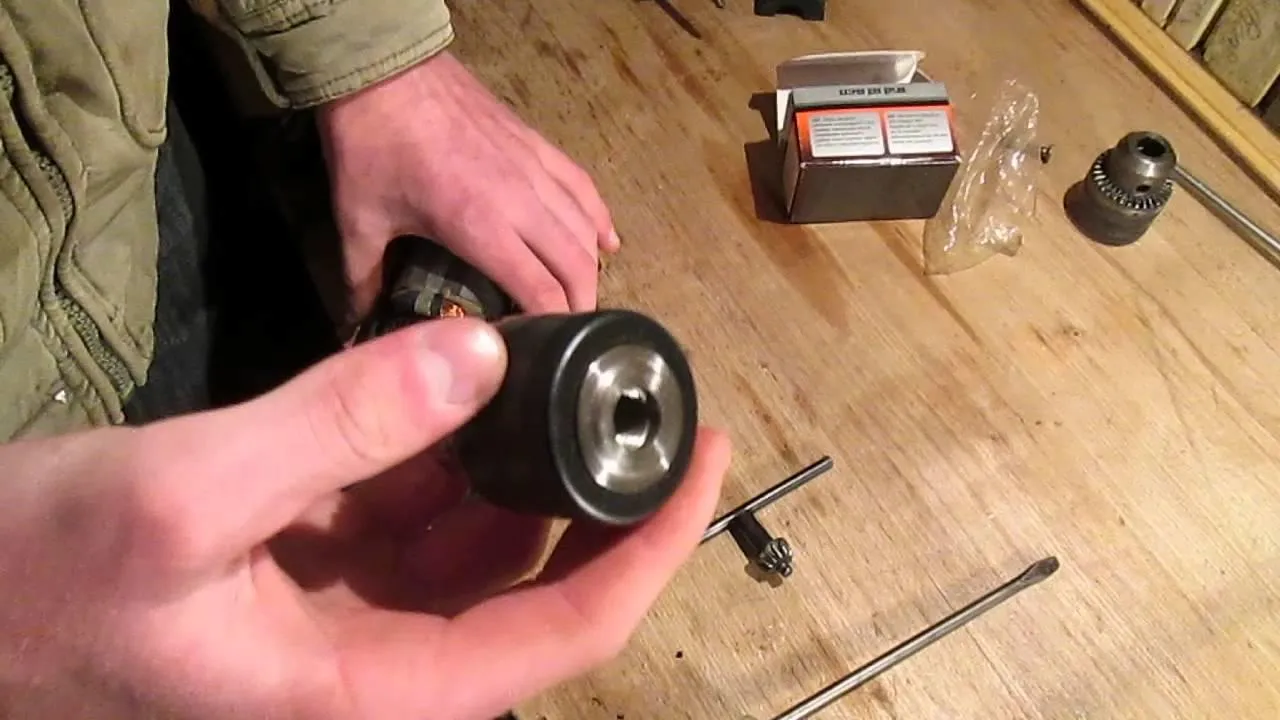

Вначале откручивается верхняя гайка с зубчиками. Можно использовать газовый ключ, но это надо делать осторожно, чтобы не повредить гайку

В зависимости от выбранной модели, варьируется:

• Мощность электродвигателя;
• Диаметр патрона;
• Скорость вращения.

Самый простой и эффективный способ разбора выглядит следующим образом. Нужно взять перфоратор, снять с него пыльник, установить переходник и одеть на него патрон, который предварительно сняли с дрели, прижать патрон к стене, не забыв проложить между ними резиновую прокладку-амортизатор.

Обязательно кулачки, находящиеся в патроне (элементы, участвующие непосредственно в зажиме деталей), спрятать внутрь – вкрутить.

Далее прижимаем к стене и включаем перфоратор в режиме удара. Все, патрон разобран. Очищаем его от мусора, которым он был забит – оптимально смазать все внутренности перед сборкой. Важный момент – не перепутать в патроне кулачки местами, каждый кулачок должен стоять на своем месте.

Этапы: как снимать патрон с дрели Интерскол

Дрель Интерскол имеет ряд преимуществ. Она легкая и удобная в управлении, при работе на высоте, есть возможность вешать ее на ремень, тем самым освобождая руки. Можно менять количество оборотов.

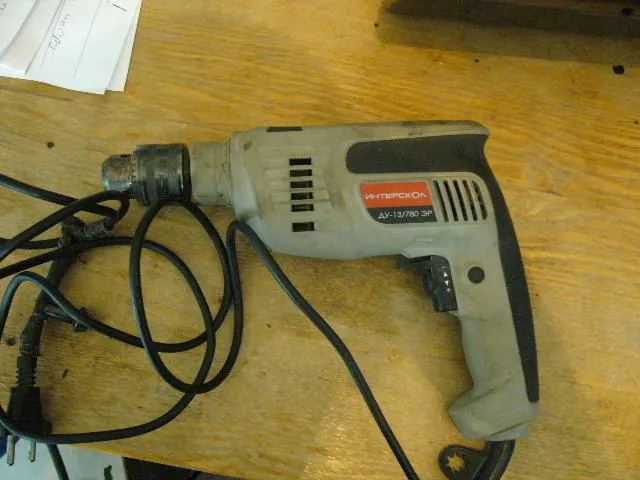

Чтобы снять патрон в дрели Интерскол нужно зажать шестигранный г-образный ключ потолще. Бить резким, хлестким ударом по длинному концу ключа по часовой стрелке

В первую очередь она стоит в сегменте самых недорогих в сравнении с такими конкурентами, как:

• Bosh (Бош);
• Макита;
• Metabo и другие.

Есть функция фиксации оборотов двигателя: нажимаете рычаг включения до упора, после давите кнопку фиксации и отпускаете рычаг. Обороты зафиксируются и можно продолжать работать, в этом время можете быть сконцентрированы не на нажиме дрели, а на материале, с которым работаете.

Существуют нестандартные варианты снятия патрона с дрели, например, не во всех дрелях Интерскол есть специальные пазы в оси для фиксации ключом.

Главное, ни в коем случае не бить по патрону молотком или другими инструментами при откручивании – можно поломать не только патрон, но и повредить ось. Итак, в первую очередь необходимо, как обычно, выкрутить болт. Далее можно взять газовый ключ, ухватиться за край детали, которую нужно снять, и либо рывком, либо медленными поступательными движениями откручиваете патрон. Для того чтобы в будущем не сталкиваться с проблемой невозможности снятия патрона, обязательно смажьте литолом или другой смазкой все детали.

Разбор дрели с конусом Морзе

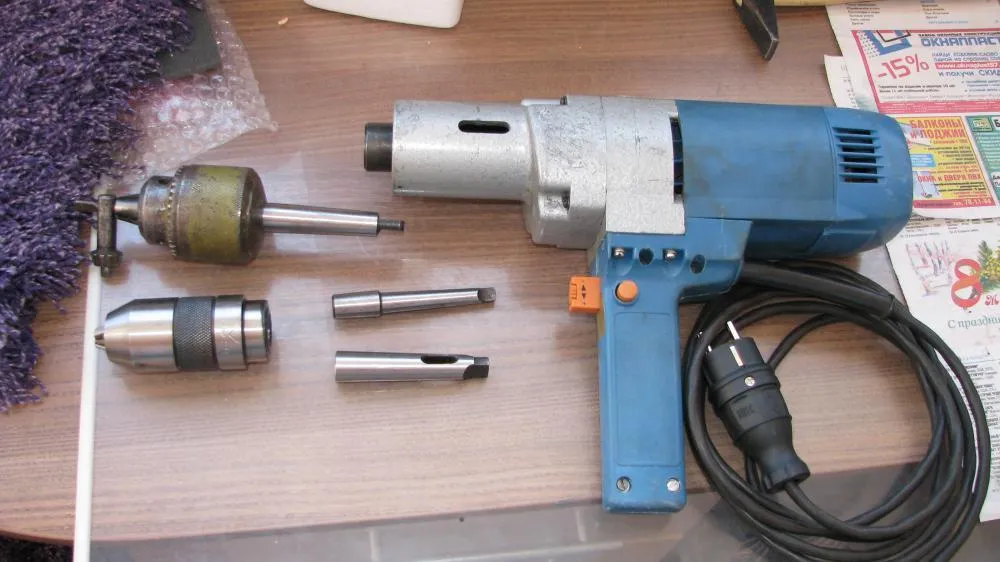

Существуют модели дрели, в которых используется патрон не с кулачками (кулачковый патрон), а с резьбовым соединением (или конус Морзе). Для него можно подобрать переходник, либо продолжать работать с таким конусом – все зависит от предпочтений. Для того чтобы провести ремонт дрели или шуруповерта, важно определиться, какой патрон. Внешний вид у них похож, поэтому смотреть нужно на маркировку, которая выбита на поверхности детали. Если на патроне размещена маркировка с буквой В – это устройство с конусом Морзе. В таком случае снять патрон можно при помощи выколотки и слесарного молотка.

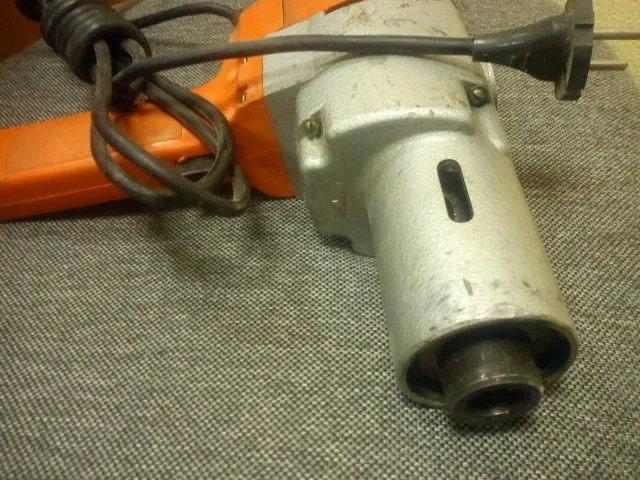

Разобрать дрель с конусом Морзе сможет не каждый

Также важно знать про резьбовой патрон то, что он бывает 2 видов: дюймовый (характерен для моделей иностранного производства) и метрический (производится российскими производителями).

В каждой советской электродрели, шуруповерте есть зажимной сверлильный патрон с левой резьбой, иногда нужна разборка, если заклинил самозажимной конусный вал, или следует достать насадку станка, сменить винт, отремонтировать или застряло крепление. В том числе дрель нуждается в правильном использовании и своевременной профилактике.

С помощью этого инструмента, можно сверлить:

• Пластик;
• Кафель;
• Дерево;
• Бетон;
• Металл;
• Кирпич и другие материалы.

Чаще всего в бытовых условиях пользуются ударно-вращательной дрелью. В ее состав входит патрон системы SDS, которую придумала компания Bosch. Для такой системы не характерна особая точность. Для более четкого сверления, существуют переходники, которые состоят из кулачковых патронов.

Как снять патрон с дрели (видео)

При выборе дрели в магазине, обращайте особое внимание на патрон – от него зависит, какими насадками сможете пользоваться в период эксплуатации инструмента. Также важно помнить, что при частой работе будет возникать ситуация, когда необходимо снять патрон, и требуется его чистка, смазка своими руками и замена. Поэтому для предотвращения проблем со снятием в будущем, новую дрель желательно раскрутить, и смазать все детали смазкой.

Как сверлить стену дрелью?

Для сверления стены дрелью вам потребуется следующее оборудование и инструменты:

1. Дрель — лучше выбрать электрическую, чтобы обеспечить более высокую мощность и скорость сверления.

2. Сверло — выберите сверло подходящего размера для вашей задачи. Для сверления отверстий для гвоздей или саморезов можно использовать сверла с диаметром от 3 до 6 мм. Для более крупных отверстий, например, для установки розеток электрической проводки, можно использовать сверла от 8 до 12 мм в диаметре.

3. Маркер или карандаш — используйте маркер или карандаш для отметки места сверления на стене.

4. Уровень — поможет определить точное положение отверстия и избежать наклона.

5. Молоток и гвозди или шурупы — используйте их для закрепления объекта на стене.

Шаги для сверления стены дрелью:

1. Отметьте место сверления на стене с помощью маркера или карандаша.

2. Если вы хотите, чтобы отверстие было ровным и прямым, используйте уровень для определения точного положения отверстия.

3. Установите сверло в дрель.

4. Наденьте защитные очки и перчатки для безопасности.

5. Начните сверление отверстия, держа дрель прямо и вертикально. Нажимайте на дрель, чтобы сверло медленно проникало в стену.

6. При необходимости используйте воду, чтобы уменьшить пыль.

7. По достижении нужной глубины отверстия выключите дрель и удалите ее из стены.

8. Вставьте гвоздь или шуруп в отверстие, используя молоток или отвертку.

Важно помнить, что правильное сверление стены дрелью зависит от ее типа и твердости, поэтому необходимо выбрать правильный сверло и правильно его использовать. Также обязательно используйте средства индивидуальной защиты, чтобы избежать травм.

Видео. Как снять сверлильный патрон с конуса электродрели
