Устройство патрона для перфоратора

С момента своего создания перфоратор прошел много модификаций, благодаря чему приобрел особую популярность среди и профессиональных мастеров, и среди простого обывателя.

На данный момент все инструменты данного типа снабжены патроном системы SDS, конструкция которого предусматривает следующие комплектующие:

  1. Центральная ось, имеющая вид втулки со шлицами.
  2. На втулку надето кольцо.
  3. На кольцо, в свою очередь, воздействует пружина.
  4. Между кольцом и втулкой можно заметить несколько подвижных шариков.

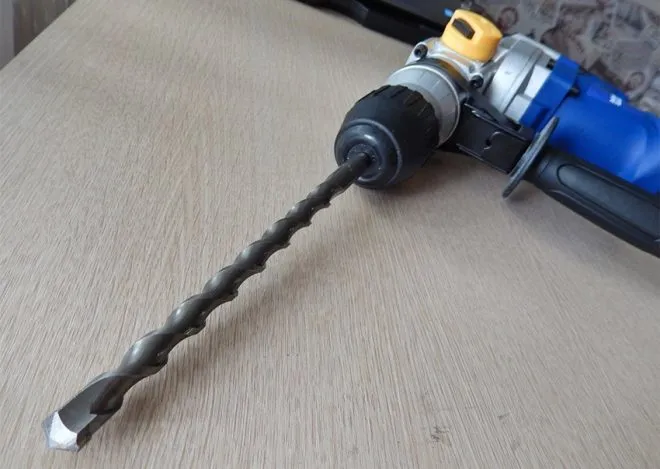

Также любой патрон имеет наружный защитный чехол. Выбранную насадку вставляют задним концом. При этом мастеру необходимо оказывать умеренное давление на сам чехол, после чего сдвигаются стопорные шарики и пружина.

Шарик освобождает проём для хвостовой части насадки. Индикатором успешной фиксации служит характерный щелчок.

Замена зажимного приспособления

Периодическая его разборка необходима для продления срока службы. Для того чтобы это сделать, необходимо:

  • После снятия защитной накладки на торце патрона сдвинуть кольцо при помощи отвёртки.
  • Снять второе кольцо и защитный кожух.
  • Разборка начинается с шайбы, которая сдвигается вниз заодно с пружиной. Опять же с помощью отвёртки нужно вытащить шарик.
  • Отпустив пружину, можно снять патрон.
  • Для замены фиксатора придётся разобрать патрон. Делать это нужно аккуратно, чтобы не потерять детали. Первым делом вывернуть стопор, служащий для удержания втулки на шпинделе. Для этого необходимо зажать её в тисках и открутить по резьбе. Установка происходит в обратном порядке.

Для очистки разбирать патрон не требуется. Смазку можно осуществить с помощью жидкости типа ВД.

Основные виды патронов

Перфоратор предназначен для огромного разнообразия работ: сверление бетонных стен и перегородок, деревянных конструкций, металлического листа. Соответственно, для каждого типа выполняемых работ необходим определенный тип насадки и тип патрона.

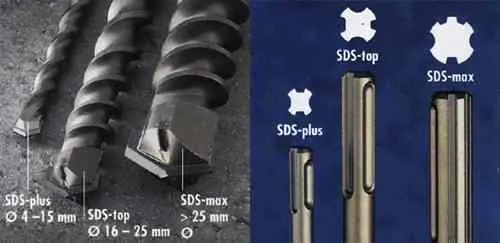

В зависимости от данного критерия выделяют следующие виды патронов:

  1. SDS plus относится к наиболее ходовым вариантам патронов для перфораторов. Такие конструкции отлично подходят для использования в бытовых инструментах. Хвостовики для подобного патрона имеют длину 4 см, а диаметр 0,1 см.
  2. Для профессиональных инструментов с мощностью выше 1,1 кВт используются патроны серии SDS max. Насадки для подобных конструкций имеют длину 9 см и диаметр стержня 1,8 см. Рабочая область достигает 6 см. Для сверления отверстия более 6 см в диаметре применяются специальные коронки. Среди существенных конструктивных особенностей следует отметить наличие трех шлицев, что позволяет мастеру работать с перфоратором с силой удара 30 джоулей.
  3. Иногда, но достаточно редко, можно встретить патроны серии top, для которых идут буры толщиной 1,4 см и длиной 7 см.
  4. В некоторых магазинах и мастерских можно увидеть патроны для хвостовиков цилиндрической формы. Вместо пазов в подобных конструкциях имеются шлицы и выступы.
  5. Серия патронов hex была первоначально разработана для фиксации долота и пики, но её универсальная конструкция позволяет использовать в работе и буры.

Для такой серии патронов, как spline, необходимы специальные насадки. На хвостовике подобных насадок имеется уплотнение, обеспечивающее перемещение рабочей части.

Разновидности изделий

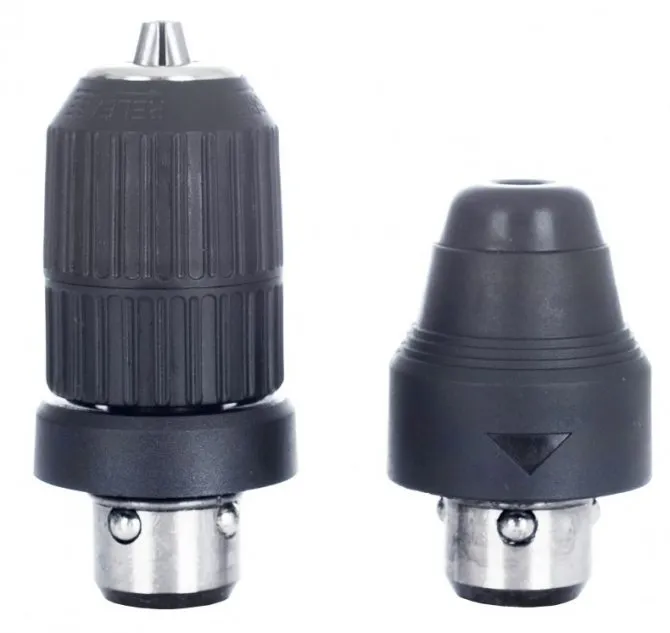

Ключевой и быстрозажимные патроны

Независимо от типоразмера патрона, все они делятся на два вида: быстросменные и ключевые. Изначально, для зажима сменного оборудования, применялись четырехгранные, шестигранные конфигурации и цилиндрические кулачковые. Они до сих пор используются на некоторых моделях. В основном это профессиональные устройства, имеющие высокую мощность. Зажим сменной части в таких узлах осуществляется специализированным ключом. Это дает возможность добиться высокой степени фиксации.

Более 10 лет назад на смену традиционным устройствам пришли зажимы SDS. Узлы SDS-системы оснащены системой быстрого зажима без использования специальных приспособлений. Оператор может установить сменный элемент в SDS быстро, что, в свою очередь, увеличивает производительность.

Патрон для перфоратора под сверло, изготовленный по системе SDS, имеет высокую прочность. Он неприхотлив в работе, прост в обслуживании и ремонте. Благодаря этому патроны перфоратора SDS пользуются высокой популярностью у начинающих строителей и у профессионалов.

Важно: в процессе эксплуатации происходит попадание в механизм большого количества строительной пыли, поэтому необходимо регулярно проводить чистку и смазку устройства, изготовленного по системе SDS.

В зависимости от диаметра посадочного места и сверла, фиксаторы SDS делятся на несколько типов. Самые распространенные из них представлены ниже.

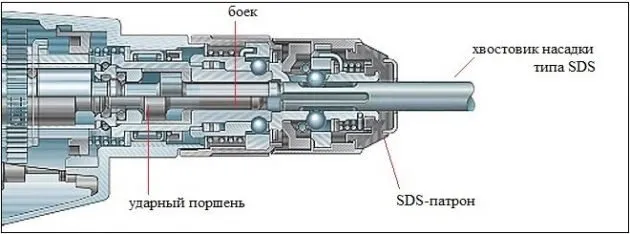

SDS-патрон на перфораторе - схема
SDS-патрон на перфораторе — схема

SDS-plus

Фиксатор SDS-plus

Многофункциональный патрон для перфоратора является самым распространенным типом устройств SDS. Зажимы данного типа имеют 10-миллиметровый хвостовик для крепления. Диаметр сменных частей варьируется в диапазоне от 4 до 26 миллиметров. Глубина, на которую оборудование входит в патрон, составляет 40 мм. Это исключает его выпадение во время работы.

Патроны для перфоратора под сверло SDS-plus предназначены для установки на электроинструмент легкого и среднего класса. Такой тип зажимов может выдерживать нагрузку до 5 Дж. Они имеют быстрозажимный механизм, широко применяются в бытовых условиях.

SDS-max

Как и предыдущий тип, SDS-max имеет четырехсегментный захват. Фиксирующий механизм имеет четыре паза, которые необходимы для надежного удерживания сменного оборудования. В два из них заходят направляющие съемного элемента. Другие два имеют стопорные шарики для удерживания.

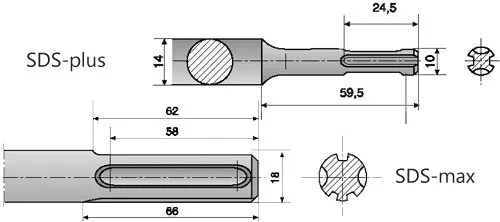

Характеристики патрона SDS-max следующие:


Характеристики сверла SDS-max

  • толщина хвостовика – 18 миллиметров;
  • рабочий диаметр инструмента – до 60 мм;
  • максимальная сила удара – около 30 Дж;
  • глубина захвата – 90 миллиметров.

Этот тип SDS широко используется на инструментах, имеющих высокую мощность. Это профессиональные модели, позволяющие выполнять большой спектр работ по сверлению и бурению. В основном, такие модели оборудуются специальными подставками и упорами для безопасного использования.

SDS-top

По принципу действия этот тип ничем не отличается от вышеописанных. Изделие оснащено четырехсегментным захватом. Его отличие состоит только в том, что диаметр хвостовиков составляет 14 миллиметров.


Сверло SDS-top

На сегодняшний день патрон для перфоратора под сверло SDS-top, используется достаточно редко. Это связано с тем, что производители SDS-plus повысили качество сплавов, из которых изготавливается изделие, и этот тип сегодня является практически универсальным.

Кроме этих видов, существуют еще и другие. Такие изделия устанавливаются для использования в конкретных целях. Они могут отличаться своими характеристиками и прочностными свойствами. Их низкая популярность связана с более сложными условиями замены расходных материалов.

Изделия фирмы Makita

Комплектующие, выпускаемые японским производителем, пользуются высоким спросом у пользователей. У них есть ряд преимуществ:

  • Универсальность. Патроны для перфоратора под сверло фирмы Makita подходят на инструмент производителей из разных стран мира.
  • Разнообразие размеров. Фирма Макита выпускает быстрозажимные и ключевые фиксаторы различных размеров. Это позволяет использовать различные расходные материалы.
  • Качество. В производстве используются высокопрочные сплавы металлов. Фиксаторы выдерживают высокие нагрузки.

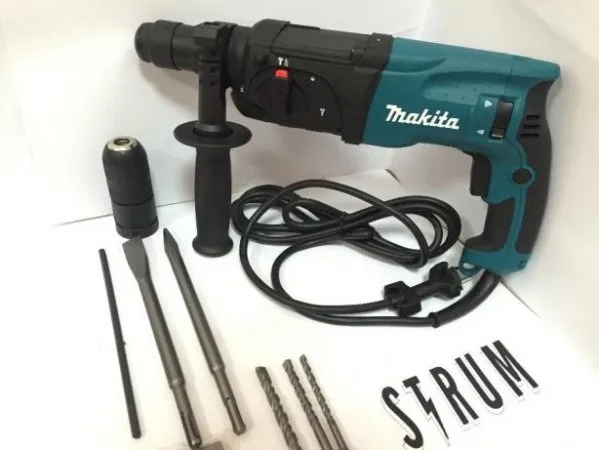

Перфоратор Makita с патронами и сверлами
Перфоратор Makita с патронами и сверлами

Товары компании Bosch

Товары фирмы Бош отличаются небольшим весом и долговечностью. Они совместимы не только с продукцией компании, но и с электроинструментами многих других производителей. Фирма разделяет свою продукцию для определенных целей, таких как: бурение бетона, дерева, металла и т. д. Для удобства использования каждый вид имеет свои типоразмеры и конструктивные особенности. Зажимы Бош пользуются большим спросом у мастеров.

Из вышеперечисленного следует, что на сегодняшний день существует большой выбор патронов для перфораторов под сверло. Особой популярностью в бытовых и профессиональных целях пользуются быстрозажимные механизмы.

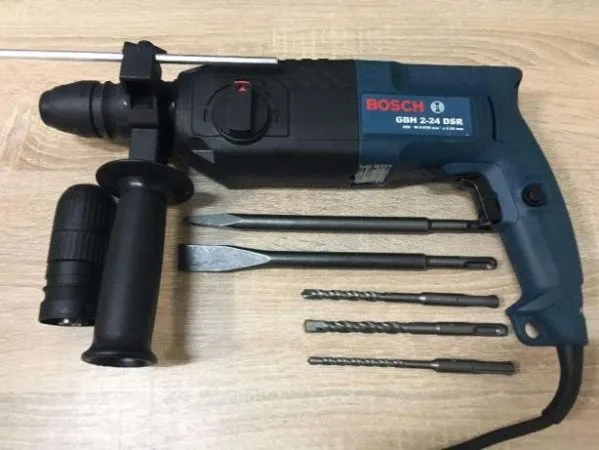

Перфоратор Bosch с патронами и сверлами
Перфоратор Bosch с патронами и сверлами

Видео по теме: Как в перфоратор закрепить сверло

Публикации по теме

Перфоратор для дома
Перфоратор для домашнего использования – как выбрать

Сверла по бетону для дрели
Применение сверл по бетону для дрели

Обзор технических возможностей перфоратора Интерскол П-26/800ЭР

Патроны цангового типа

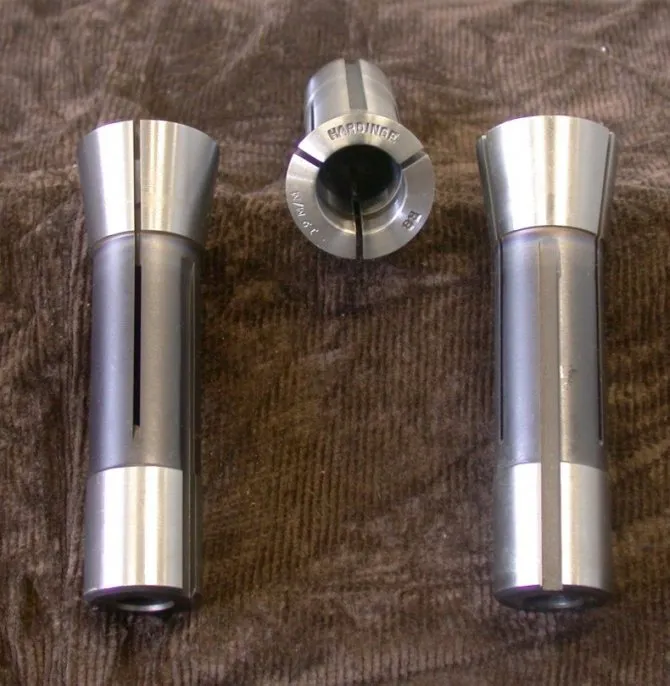

Далеко не все перфораторы относятся к современной системе SDS. Сегодня можно встретить инструментарий с фиксаторами цангового типа, среди которых следует отметить:

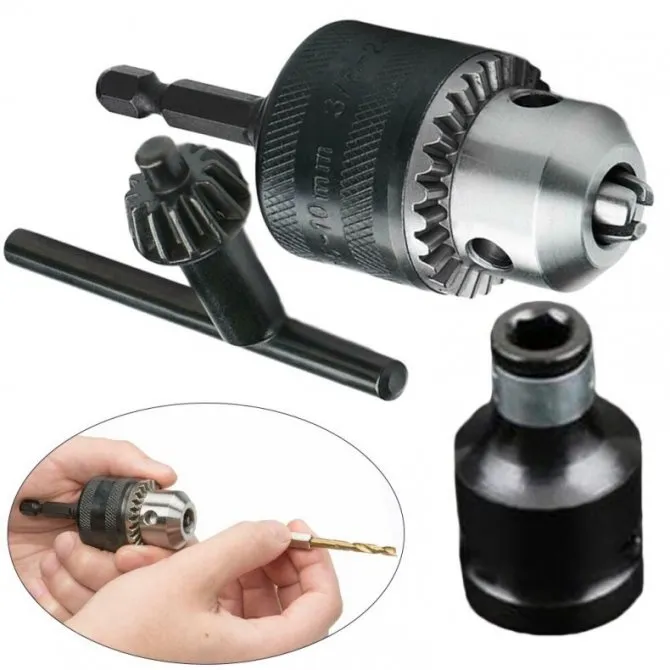

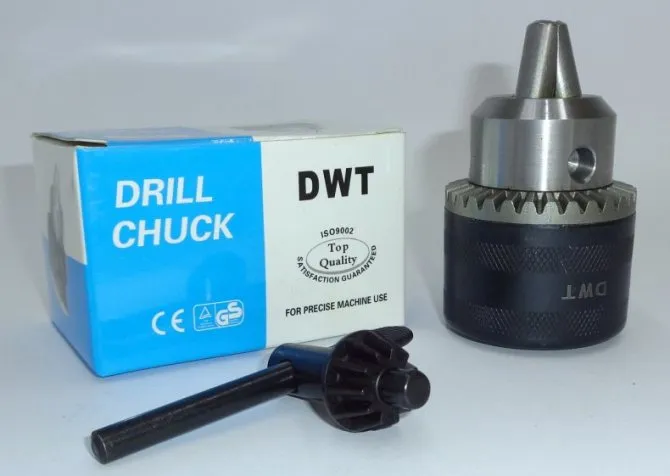

  1. Патроны ключевого типа. Подобная фиксирующая деталь позволяет произвести установку хвостовика с цилиндрической формой задней части. Специальные шлицевые ключи приводят в движение кулачки, что обеспечивает надежную фиксацию насадки. Среди недостатков следует отметить сложности и затраты времени на установку и съём рабочей части.

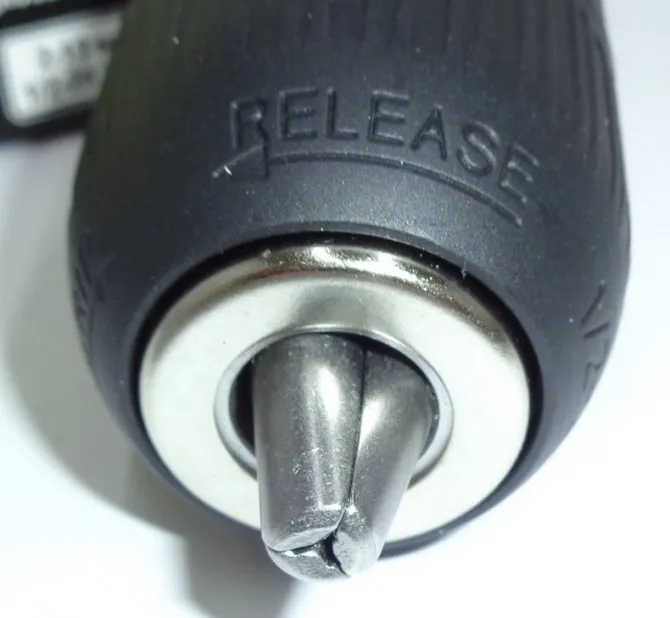

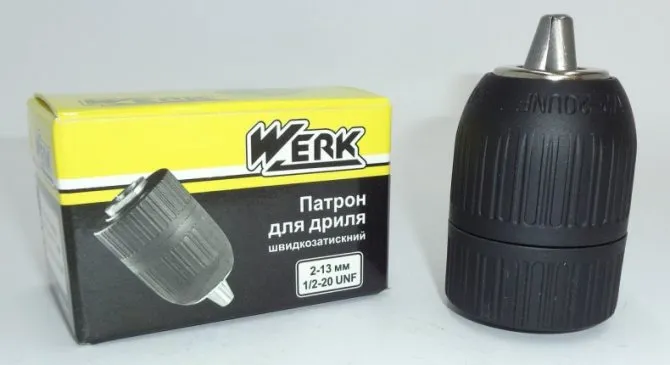

  2. Среди моделей цангового типа известны также быстрозажимные патроны. Принцип действия и конструкция подобной детали имеют схожесть с фиксаторами на шуруповёртах.

Обе разновидности патронов не следует использовать в работе перфораторов ударного принципа действия, поскольку детали быстро выйдут из строя.

SDS-top

Один из малораспространённых типов хвостовиков, который предназначен для перфораторов среднего размера. Диаметр хвостовика — 14 мм. Имеются 4 паза: два открытых и 2 закрытых. Площадь контакта с клиньями составляет 212 кв. мм.

Буры с хвостовиками типа SDS-plus при сверлении отверстий свыше 16 миллиметров весьма часто выходили из строя и в 1999 году компания Bosch ввела стандарт SDS-top. Для SDS-top буров используются четырёхкилограммовые перфораторы с заменяемым патроном.

Снятие и замена патрона

Весьма сложная ситуация возникает, когда перфоратор в процессе ремонтных или строительных работ перестаёт выполнять свои функции. Одной из возможных причин неисправности является поломка патрона. В данном случае мастеру необходимо провести съём и замену детали. Среди причин неисправности патрона можно отметить:

  1. Полный износ стопорных шариков или роликов. При этом патрон не фиксирует насадку в должной мере. Иногда встречаются комбинированные причины, когда проседает пружинный механизм или изнашивается кольцо.
  2. Совсем другая ситуация наблюдается, когда патрон не удерживается на рабочей части перфоратора. В этом случае возможен износ кронштейнов, которые используются для крепления патрона к корпусу инструмента.

При последнем варианте событий понадобится детальный подбор нового патрона, с учетом всех его технических характеристик, конструктивных особенностей, типа крепления и вида зажимного устройства, паза, ролика.

Инструкция, как снять патрон в домашних условиях:

  • Корпус инструмента внимательно осматривают на предмет внешних механических повреждений.
  • С помощью отвертки слегка поддевают защитную накладку патрона (на различных моделях перфораторов данная деталь может быть расположена на верхней или боковой поверхности корпуса).
  • Следующим этапом снимают стопорное кольцо и удаляют пластину, которая лежит ниже кольца.
  • Следом убирают наружный чехол.

На данном этапе все комплектующие патрона видны, и мастер имеет возможность найти причину неисправности инструмента.

Признаками износа могут служить трещины, сколы или выраженные неровности на поверхности стопорного кольца. Если визуальному осмотру мешает смазка, следует предварительно удалить её с помощью ветоши.

Назначение специального зажима

Возможности подобного оборудования зависят от типа патрона, который представляет собой немаловажный компонент перфоратора. Он связывает привод устройства с оснасткой в виде бура или любой насадки. Основной его параметр- диаметр хвостовика и сверла.

Хвостовики, как правило, бывают размером от 10 до 18 миллиметров, что позволяет их использовать в оборудовании любых габаритов. Свёрла, применяемые в них, имеют сечение 4−80 миллиметров с незначительными отступлениями в обе стороны, в зависимости от модели патрона.

От размеров зависит и его масса: примерно 200−600 граммов.

Для дрели подходит обычный зажим, которого вполне достаточно для удержания вращающегося сверла, так как в этом приспособлении изменяется лишь направление движения патрона и число оборотов.

У перфоратора, в отличие от дрели, трансформация крутящего момента происходит не только во вращение, но и в одновременное возвратно-поступательное перемещение. Поэтому патрон должен противостоять как самому кручению, так и осевой нагрузке. Оттого обычная цанговая головка здесь не применяется, а нужен специальный универсальный зажим.

Процесс обратной сборки патрона

После ремонта и замены соответствующих частей патрона будет наноситься новая смазка. Процесс обратной сборки производится в последовательности:

  • На центральной оси размещается пружина.
  • Следующим этапом укладывается пластина (если был обнаружен дефект, следует заменить пластину).
  • Стопорный шарик предварительно покрывают смазкой, а лишь затем устанавливают его в отверстие втулки.
  • Снова устанавливается упорное кольцо.

После монтажа защитного чехла его дополнительно фиксируют стопорным кольцом. Последним этапом устанавливают пыльник.

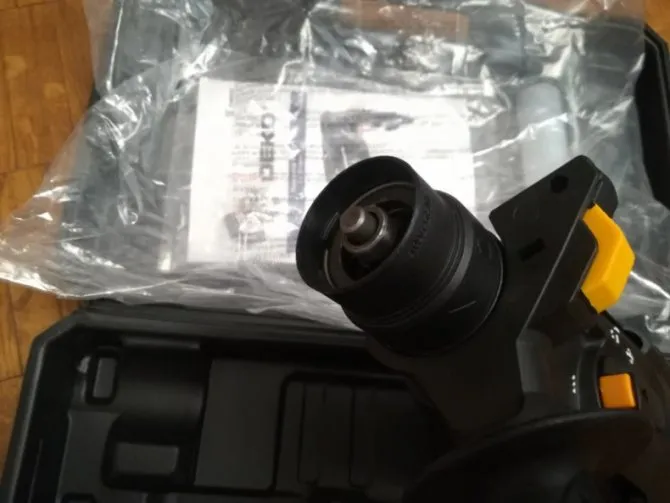

Фото патронов для перфоратора

( 1 оценка, среднее 4 из 5 )

Как правильно смазывать патрон перфоратора?


Смазка патрона перфоратора очень важна для его нормальной работы и продолжительного срока службы. Вот несколько шагов, которые помогут вам правильно смазать патрон перфоратора:

  1. Очистите патрон: перед тем, как начать смазку, убедитесь, что патрон перфоратора чист и свободен от грязи и пыли. Это позволит вам увидеть все повреждения или износ, которые могут повлиять на его работу.

  2. Выберите смазочное средство: для смазки патрона перфоратора используйте специальную смазку, которую рекомендует производитель. Никогда не используйте вазелин, моторное масло или другие смазочные материалы, которые не предназначены для этой цели.

  3. Нанесите смазку: нанесите небольшое количество смазки на край патрона, обращая внимание на щелочки и выступы. Помните, что вам не нужно использовать слишком много смазки, так как это может привести к захлебыванию и засорению.

  4. Распределите смазку: вставьте сверло в патрон и поверните его несколько раз, чтобы распределить смазку равномерно по всей поверхности патрона. Это позволит обеспечить более плавную работу патрона и уменьшить износ деталей.

  5. Удалите излишки: после того, как вы распределили смазку, удалите излишки смазки с помощью тряпки или бумажного полотенца. Это позволит избежать попадания смазки на другие части инструмента и предотвратить нежелательные последствия.

Следуя этим простым шагам, вы сможете правильно смазать патрон перфоратора и обеспечить его эффективную работу на долгое время.
