Демонтаж и ремонт патрона sds plus — как снять и восстановить патрон на перфораторе

Перфоратор давно стал надежным спутником и помощником как для домашних мастеров, так и для опытных строителей. Однако при интенсивном использовании патрон перфоратора может выйти из строя. Если вы интересуетесь, как снять патрон с перфоратора, это тоже важное знание для тех, кто работает с данным инструментом.

Перфораторы имеют два вида патронов – sds+ и sds-max. Первый рассчитан на работу с небольшим буром и, в незначительном объёме, с лопаткой. Второй больше приспособлен для работы с крупным буром, коронкой или производительной работы с лопаткой. Главное их отличие – мощность удара и вращения, которые они способны передать от двигателя на инструмент, а также величина силы удара и крутящий момент на валу. Перфораторы с патроном sds-max будут чаще вызывать откалывание в хрупких материалах при бурении отверстий, они тяжелее, дороже и потребляют больше электроэнергии. В то же время, они более производительны, и могут делать многое из того, что не могут перфораторы с sds+.

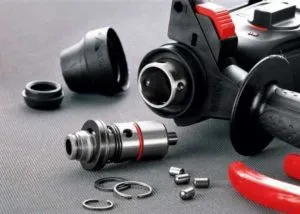

Как разобрать патрон перфоратора sds-plus

На верхушке патрона данного типа находится резиновая манжета. Она довольно легко снимается, стоит только аккуратно приложить небольшое усилие. Нашему взору открывается собственно патрон. Он представляет собой отверстие, в которое вставляется бур, фиксатор от поворота, удерживающий механизм и пружину. При помощи плоской отвёртки снимите зажимное кольцо. Оно находится сразу за снятой резиновой манжетой. После этого можно вынуть шарик-стопор для бура. Затем просто снимаете обойму и вытаскиваете пружину. Берёте новый патрон, ставите на место обойму и пружину с шариком, вставляете стопор, надеваете кольцо и манжету. Перфоратор готов к работе.

Чаще всего причиной поломки патрона является поломавшийся стопор. Если же в неисправности само гнездо, в котором размещается бур, придётся заменять его вместе с валом, или даже выкинуть дорогостоящую деталь перфоратора. Иногда можно встретить разбитый кожух или заклинившую пружину. Заклинивший бур бывает можно вытащить только в условиях профессиональной мастерской. Это случается, когда у некачественного бура раздавило хвостовик и он заклинил в отверстии. Всегда применяйте буры от проверенных производителей и смазывайте хвостовик перед тем, как вставить бур или лопатку.

Видео с разбором патрона SDS-Plus

Как разобрать патрон перфоратора sds-max.

Процесс замены очень похож на то, что было описано в варианте для патрона sds+. Вначале снимаете манжету. Затем – стопорное кольцо. Вынимаете пружину и снимаете кожух. Разница в том, что в патронах sds-max бур чаще заклинивает, так как больше энергия удара. Поэтому в них само гнездо для бура снимается и может быть заменено. В патронах sds+ гнездо бура несъёмное. Патрон этого типа полностью съёмный, устанавливается на нескольких стопорах, и может быть заменён вместе с заклинившим сверлом.

Источник

Как разобрать патрон на перфораторе — устройство

Перфоратор — инструмент, используемый для выполнения разнообразных строительных работ. Популярность предмет заслужил благодаря своей мощности и большому функционалу. Однако стоит помнить, что перфоратор работает под постоянной нагрузкой, поэтому некоторые детали могут выходить из строя. Перед тем как снять патрон с перфоратора, рекомендуется изучить все особенности процесса.

Патрон и его назначение на перфораторе

Основная функция патрона на перфораторе — удерживать специальные насадки, необходимые для выполнения определенного типа работ. Деталь также называют исполнительным органом, потому что благодаря подобному элементу правильно передается крутящий момент.

Как устроен патрон перфоратора

Практически каждый инструмент отличается универсальностью. В продаже для перфораторов присутствует множество уникальных головок, насадок и переходников, но главным для основной работы считается патрон.

Специалисты рекомендуют всегда иметь в запасе дополнительную деталь. Кроме того, считается, что для каждого вида деятельности стоит подбирать определенный патрон.

Основными видами являются:

• Быстрозажимной. Лучше выбирать для работ, когда требуется быстрая смена насадок.
• Ключевой. Хороший вариант для буров большого диаметра.

Перед тем, как разобрать патрон перфоратора, рекомендуется рассмотреть его конструкцию. В старых вариантах соединение сверл осуществлялось при помощи специальных кулачков. В современных моделях используется фиксация при помощи направляющих клиньев и стопорных шариков. Также могут присутствовать дополнительные элементы:

• регулятор оборотов,
• электронный и щеточный реверс,
• система быстрой замены,
• различные индикаторы,
• фрикционная муфта,
• антивибрационная система,
• иммобилайзер и другие.

Важно! Комплектность в основном зависит от модели перфоратора. Модели известных производителей комплектуются лучше.

Какие виды патронов для перфораторов бывают

Существуют различные виды патронов для перфораторов, каждый вариант имеет некоторые отличия.

• SDS. Деталь подобного вида появилась сравнительно недавно, однако считается наиболее оптимальным вариантом для инструментов подобного вида. Снабжается пятью видами зажимных устройств — обычные, top, quick, plus, max.
• Зубчато-венцовые ключевые. Классический вариант патрона. Для использования потребуется специальный ключ, помогающий фиксировать рабочую насадку. С его помощью сжимается и разжимается крепежный механизм. Считается очень надежным.
• Быстрозажимные. Отличаются простотой в эксплуатации. Понадобится просто зажать механизм изделия и можно начинать работу.
• Зажимные с одной муфтой. Подобные патроны устанавливаются только на моделях перфораторов, где присутствует автоматическая блокировка рабочего вала. В результате хвостовик насадки зажимается при помощи ручного вращения специальной гильзы.
• Переходные. Перфоратор нередко используют с разными насадками, поэтому необходимы специальные переходники. Благодаря подобным элементам возможна эксплуатация инструмента в разных сферах.

Как снять патрон с перфоратора

Перед тем, как снять насадку с перфоратора, требуется точно определить его разновидность. После этого проводят разбор инструмента и начинают менять элементы.

Внимание! Лучше всего процедуру осуществлять на столе, чтобы не потерять важные детали.

Во время разбора элементы выкладывают в той последовательности, в которой снимают — потом будет проще собирать инструмент.

Процесс включает несколько этапов:

1. Удалить резиновый наконечник с торца.
2. Отверткой снять первое стопорное кольцо.
3. Потянуть пластиковый кожух муфты вниз.
4. Снять второе стопорное кольцо.
5. Удалить кожух муфты.
6. Извлечь пружины, стопорные пластинки и шарики.

Процесс разбора завершен. Если необходимо поменять патрон на перфораторе Bosch, Makita, Decker или, например, Elitech, понадобится извлечь оставшуюся часть втулки. Вместо нее устанавливается новая деталь.

Чтобы понять, какое устройство у механизма перфоратора, требуется осмотреть хвостовую часть насадки. На ней присутствует несколько утопленных зон, называющихся пазами. Насадка, которая будет устанавливаться в патроны SDS-plus отличается наличием 4 насечек — 2 закрытые и 2 открытые.

Ремонт или замена

При отсутствии запасных частей отремонтировать патрон получится только в двух случаях:

• износ шариков,
• утраченная пластичность смазки, в результате чего нарушается работа всех деталей. В подобных случаях проще подобрать аналог, чтобы сменить его полностью, чем отремонтировать элемент.

Как разобрать патрон перфоратора

В некоторых случаях возникает необходимость в разборе самого патрона, например, для чистки, смазки или смены некоторых деталей. Для того, чтобы правильно осуществить процесс, рекомендуется знать марку производителя, потому что основной процесс зависит от этого. Например, более современные марки (Деволт, Метабо, Штурм, Калибр) очень схожи по устройству с иностранными аналогами и разбираются по тем же схемам.

Схема разбора на основе марки Бош (изделия данного бренда самые популярные):

1. Отвернуть пластиковую деталь и удалить уплотнитель из резины.
2. С помощью отвертки аккуратно убрать кольцо, закрепляющее конструкцию и шайбу.
3. Удалить следующее фиксирующее колечко.
4. SDS зажим разбирают по определенной схеме — сначала удалить шарик, потом шайбу, в последнюю очередь пружину.

Важно! Требуется обязательно соблюдать описанную последовательность, чтобы не сломать изделие и не нарушить его работу.

Как вставить патрон на перфораторе

Для того, чтобы вставить патрон в перфоратор и собрать устройство, потребуется осуществить следующие действия:

1. Навернуть сверло на изделие (процедуру проделывают до упора).
2. Поместить винт в гнездо.
3. Закрутить полностью при помощи отвертки.

Рекомендуется выбирать наиболее подходящий вариант патрона и не экономить на детали, чтобы избежать поломок инструмента в будущем. Специалисты рекомендуют брать перфоратор с собой и подбирать элемент сразу в магазине.

Особенности снятия и ремонта патрона для разных производителей перфораторов

Различные модели перфораторов имеют определенную конструкцию, поэтому процесс смены патрона отличается. Есть некоторые особенности, но в основном все элементы снимаются одинаково.

• Макита. Разборка осуществляется аналогично перфораторам фирмы Бош. Чтобы аппарат служил дольше, во время эксплуатации рекомендуется давать прибору остывать, а также осуществлять регулярный уход за предметом.
• Зубр. Популярная торговая марка, аналогичная иностранным аналогам по своей конструкции.
• Интерскол. Как и для любой другой модели основным требованием в процедуре является соблюдение внимательности и последовательности.
• Бош. Разбор и сборка осуществляется по описанным выше схемам.
• ИЭ4729э. Под подобными номерами раньше выпускались дрели. В большинстве случаев патроны на них были с коническими насадками (Конус Морзе12), поэтому последовательность разбора проводится по технологии, подходящей именно к данному типу.

Снять патрон с перфоратора достаточно просто. Практически все модели разбираются одинаково, а для работы требуется лишь качественная отвертка. Если планируется заменить деталь на новую, то в магазин лучше отправляться с аппаратом, чтобы подобрать наиболее подходящий вариант, иначе можно испортить инструмент. Рекомендуется помнить, что на устройствах, выпущенных давно, схема снятия патрона может отличаться, поэтому при отсутствии уверенности в самостоятельном ремонте, лучше обратиться за помощью к специалисту.

Источник

Ремонт Патрона Перфоратора Своими Руками

Перфоратор – это то оборудование, многофункциональность которого зависит от смены различных оснасток. Своими руками И для того чтобы это можно было делать без проблем, следует знать устройство патрона перфоратора.

Идеальных инструментов, к сожалению не бывает, всегда в процессе использования возникает ситуация когда одну из запчастей следует либо заменить полностью, либо подвергнуть ремонту. Для профессионалов своего дела замена или ремонт патрона перфоратора не составляют труда. Касается это и такой детали, как патрон.

Перед началом описания процесса по снятию, разборке и замене патрона надо разобраться каких типов они имеются и что за особенности присущи каждому из них. А также нужен ли ремонт патрона перфоратора своими руками.

В процессе разборки данной детали есть отдельные элементы, которые можно заменить (пружина, стопорные кольца), но лучше все-таки приобрести новый патрон и поставить его, чем обеспечить срок службы вашего электроинструмента.

1. С кулачковым, где зажим оснастки осуществляется при помощи специального ключа.
2. Быстрозажимный патрон.
3. Цанговый SDS или SDS плюс, в зависимости от того на какой диаметр крепежа рассчитан.

Именно для того, чтобы определиться с процедурой замены, сборки/разборки следует знать с каким из выше перечисленных придется иметь дело.

1. Сверлильный патрон для перфоратора чаще используется в моделях с кулачковым принципом зажима оснастки. Довольно распространенный вариант оборудования, надежен при выполнении работ, но есть очевидный минус, при потере ключа возникнут серьезные сложности с заменой сверла. К положительному стоит отнести доступную цену инструмента.
2. Быстрозажимной патрон по своей стоимости несколько выше. При креплении насадок ключ не нужен. Весь процесс установки или замены осуществляется очень быстро и просто, что весьма удобно, когда при выполнении работ есть необходимость быстрой смены насадок.
3. В современных моделях перфораторов для бытовых нужд применяется SDS патрон. Для профессионалов своего дела замена или ремонт патрона перфоратора не составляют труда. Своими руками Расшифровывается эта аббревиатура в переводе на русский как «вставить, повернуть, сидит (в смысле готовности)». Своими руками Они в своей сборке состоят из направляющих клиньев и стопорных шариков, которые обеспечивает очень быструю крепежную фиксацию.

В оборудовании для использования дома чаще всего используются именно такие патроны из-за их простой конструкции и быстрой в случае необходимости замены или ремонта. Весь процесс выглядит просто элементарным. Отличие данных изделий идет только по диаметру разных оснасток (плюс, макс. топ).

• «Плюс» идет в комплектации «легкого» перфоратора диаметром до 26 мм
• «Макс» — для более мощных моделей с сечение насадок более 20 мм
• «Топ» — менее распространенный вид для оснастки 16-25 мм в диаметре.

Именно этот патрон применяется при конструировании современных перфораторов поскольку он дает глубокую посадку сверла или какой-либо другой насадки , которая может использоваться в трех режимах.

Замена патрона на перфораторе осуществляется при знании всех этапов быстро и без сложностей. Весь процесс можно сделать на весу. Чаще всего так и делается из-за удобства.

Перфоратор БОЧКА 2601 ПРОПАДАЕТ УДАР, полная разборка и смазка стволовой части

В видео рассмотрен ремонт распространенной конструкции перфоратора , разборка ствола ,- растровой втулки

Вся описанная ниже процедура применяется к бытовым приборам с SDS патронами.

Патрон: его устройство и снятие

Патрон переходник для перфоратора, благодаря которому можно выполнять действия различной направленности. Ремонт ванной комнаты своими руками обдумать в любом случае стоит: оплата работ составляет не менее 50% стоимости материалов, то есть, самостоятельный ремонт обойдется как минимум в полтора. Именно благодаря особенностям устройства стало возможным применением различных сверел для бурения, насадок для нарезки штроб, отверстий под выключатели и розетки.

Переходники с глубокой посадкой оснастки позволяют выполнять операции, где требуется глубокое бурение, и возможность выпадения сверла исключается.

Патроны на «легких» перфораторах не имеют такой глубокой посадки, но весьма хороши для более мелких работ, требующих большой аккуратности, поэтому и упор делается не на фиксирование, а на свойства, дающие возможность выполнить работы с высокой точностью.

Для того чтобы заменить или разобрать данную деталь электрооборудования ее надо сперва снять. Своими руками А перед началом осмотреть принцип крепления. Оно может быть осуществлено при помощи винта или же шпинделем. Своими руками Как снять патрон с перфоратора?

Сам процесс прост и требует минимум инструментов. Выглядит вся процедура так:

• несильным постукиванием по винту, ослабляется его фиксация,
• далее, при помощи отвертки крестообразной или обыкновенной (зависит от того какой винт поставлен) выкручивается винт,
• на конечном этапе зажатый патрон прокручивается.

Замена патрона

В случае если имеется запасной, а его желательно иметь, патрон его надо просто поменять. Ремонт дрели своими руками Если же нет, то к покупке надо отнестись ответственно и для точного выбора именно по имеющейся модели электроинструмента лучше взять перфоратор в магазин и на месте определиться с той деталью, которая необходима.

Процесс смены выглядит действием в три шага. Итак, как поменять патрон на перфораторе.

1. Навернуть патрон до упора.
2. Вставить винт.
3. Закрутить винт.

Действия по разборке переходника перфоратора

Как разобрать патрон на перфораторе? Пожалуй, это наиболее сложный (относительно сложный) процесс, поскольку сборка осуществляется в обратном порядке.

Для осуществления всех действий из инструмента нужны будут только соответствующая винту отвертка и плоскогубцы.

• При помощи отвертки, которая вставляется в середину между растровой трубой и пыльником, потянув нижний пыльник, снимаем первую составляющую.
• затем идет пластинка и стопорное кольцо.
• кольцо снимается при помощи подходящих плоскогубцев.
• следующей снимается металлическая шайба.
• после всего этого в наличии остается еще одно стопорное кольцо, которое так же как и первое поддевается отверткой,
• далее, можно снять наружный кожух патрона (который состоит из пластиковой наружной части и внутренней металлической),
• удерживая перфоратор под наклоном на весу надо подставить ладонь, на которую выпадет металлический шарик,
• освобождаем от пружины,
• с помощью плоскогубцев вынимаются четыре бочонка расположенных равномерно по сторонам. В качестве совета – данную процедуру проще и быстрее выполнить, воспользовавшись магнитом, который просто «вытянет» бочонки без каких-либо ухищрений и сложностей.

После всех проделанных манипуляций растровая втулка легко снимается.

Описание шагов по сборке патрона

Сборка осуществляется в обратной от демонтажа патрона последовательности. Делается это легче и быстрее. Ход работ такой.

Источник

Как разобрать и заменить патрон у перфоратора

Поломка патрона перфоратора случается редко, но всегда некстати. Хорошо, что неисправность этого узла легко устраняется своими силами. Но для этого необходимо знать его устройство.

Патрон

Все электрические перфораторы комплектуются простыми и надежными SDS-патронами. Их прототип сконструирован инженерами западногерманской фирмы Bosch. Поэтому аббревиатура в названии образована от немецких слов: Steck, Dreh, Sitzt. Которые в этом случае обозначают – «вставь», «поверни», «сидит». Сейчас производится пять модификаций этой конструкции:

• SDS. Для насадок с хвостовиком Ø 10 мм, имеющим 2 продольных паза для фиксации от проворачивания. Глубина вставления хвостовика – 40 мм. Эта конструкция отлично совмещается с насадками, имеющими хвостовики SDS-plus.
• SDS-plus. Лидер по частоте использования среди патронов для перфораторов. Предназначен для насадок с хвостовиком Ø 10 мм, имеющим четыре паза (два длинных – против проворачивания и два коротких для фиксации от выпадения). Глубина вставления – 40 мм. Применяется этот тип на легких перфораторах. Он может работать с насадками Ø 4–32 мм, длиною от 11 см до 1 м.
• SDS-top. Редко встречающийся вид. Устанавливается на средние перфораторы. Насадка для него имеет хвостовик Ø 14 мм, оснащенный двумя длинными и двумя короткими пазами. Глубина совмещения 70 мм, при диаметре бура не более 32 мм.
• SDS-max. Встречается на перфораторах лишь немного реже, чем лидер. Разработан для буров диаметром больше 2 см. Используется преимущественно с тяжёлыми перфораторами. Хвостовик для него Ø 18 мм вставляется на 9 см, имеет три длинных и два коротких паза.
• SDS-quick. Это тип предназначен для шестигранного четвертьдюймового хвостовика вместо пазов, оснащенного выступами. Он может удерживать даже сверла и биты. До 2009 г. включительно устанавливался исключительно на Bosch Uneo. Буры к нему не делают толще 1 см.
• SDS-hex. Хвостовики для работы с ним бывают лишь у пик и зубил. А комплектуют им только отбойные молотки.

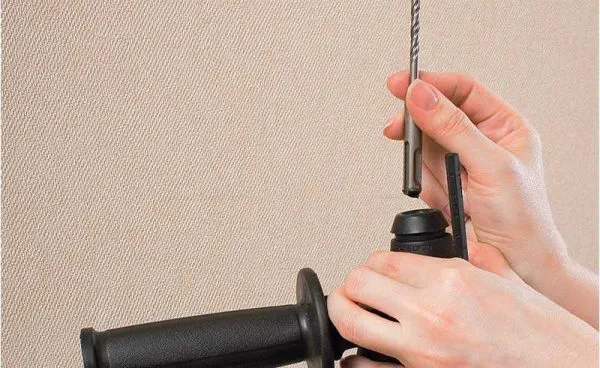

Конструкции патронов перфоратора и электродрели не имеют между собой ничего общего. Патрон дрели зажимает сверло подвижными губками. В перфораторе бур фиксируется от проворачивания направляющими, входящими в пазы хвостовика. Выпадать ему не позволяют защелки из подпружиненных шариков. Чтобы зафиксировать бур, нужно вставить хвостовик в отверстие патрона. И, нажав на насадку, ввести его внутрь до щелчка. Для извлечения бура следует потянуть на себя пластмассовую юбку.

Замена патрона

Если у вас нет чертежа, фотографируйте процесс разборки телефоном. Это избавит вас от ошибки при сборке. Для работы понадобятся следующие инструменты: плоская отвертка, пассатижи с длинными губками, молоток и рожковый ключ.

1. Снимите резиновый наконечник с торца.
2. Подцепив отверткой, удалите первое стопорное кольцо.
3. Потяните пластиковый кожух муфты вниз (как для смены бура).
4. Демонтируйте второе стопорное кольцо тем же способом, что и первое.
5. Снимите кожух муфты.
6. Выньте пружину, стопорные пластины и шарики.
7. Если вы можете обойтись без замены всего узла, тогда сложите стальные детали в подходящую емкость и залейте керосином.

Крепится патрон к шпинделю обычно при помощи резьбы. Зажмите его с помощью тисков или газового ключа. А шпиндель вращайте рожковым ключом за грани. Если же граней нет, то разберите корпус перфоратора, зафиксируйте шпиндель и вращайте патрон.

Установка и сборка узла происходит в обратном порядке.

Бур не фиксируется

Причин того, что патрон не удерживает хвостовик бура, может быть несколько. Ниже перечислим наиболее вероятные.

• Износ корпуса, стопорных пластин или шариков.
• Ослабевание или поломка пружины фиксатора.
• Пересыхание или загустение смазки от грязи, препятствующие движению шариков-фиксаторов.

Ремонт или замена

Если у вас нет запчастей, ремонт патрона будет простым всего в двух случаях:

1. При износе шариков.
2. И когда смазка, утратив пластичность, препятствует движению деталей. В других случаях проще найти узлу замену, чем отремонтировать его.

Источник

Как правильно смазывать патрон перфоратора?

Смазка патрона перфоратора очень важна для его нормальной работы и продолжительного срока службы. Вот несколько шагов, которые помогут вам правильно смазать патрон перфоратора:

1. Очистите патрон: перед тем, как начать смазку, убедитесь, что патрон перфоратора чист и свободен от грязи и пыли. Это позволит вам увидеть все повреждения или износ, которые могут повлиять на его работу.

2. Выберите смазочное средство: для смазки патрона перфоратора используйте специальную смазку, которую рекомендует производитель. Никогда не используйте вазелин, моторное масло или другие смазочные материалы, которые не предназначены для этой цели.

3. Нанесите смазку: нанесите небольшое количество смазки на край патрона, обращая внимание на щелочки и выступы. Помните, что вам не нужно использовать слишком много смазки, так как это может привести к захлебыванию и засорению.

4. Распределите смазку: вставьте сверло в патрон и поверните его несколько раз, чтобы распределить смазку равномерно по всей поверхности патрона. Это позволит обеспечить более плавную работу патрона и уменьшить износ деталей.

5. Удалите излишки: после того, как вы распределили смазку, удалите излишки смазки с помощью тряпки или бумажного полотенца. Это позволит избежать попадания смазки на другие части инструмента и предотвратить нежелательные последствия.

Следуя этим простым шагам, вы сможете правильно смазать патрон перфоратора и обеспечить его эффективную работу на долгое время.
