Как правильно собрать перфоратор Hitachi DH24PC3

Как вы установите перфоратор Hitachi DH24PC3, если имеете навыки слесарных работ и знание основных правил использования электрических приборов. Перед началом сборки, убедитесь, что у вас есть подготовленный рабочий стол, новый комплект резиновых изделий, необходимые смазывающие материалы, инструменты и тестер.

Содержание:

• Сборка механической части перфоратора Hitachi DH24PC3
  • Сборка промежуточного вала перфоратора
  • Сборка ствола ударного механизма перфоратора
    • Сборка бойков
    • Сборка гильзы поршня
  • Сборка механизма удара
  • Установка ручки переключателя режимов
  • Сборка быстрозажимного патрона
• Сборка электрической части перфоратора Hitachi DH24PC3
  • Сборка статора
  • Сборка ротора
  • Сборка цепей управления

Сборка перфоратора делится на несколько этапов.

Сборка механической части перфоратора Hitachi DH24PC3

Сборка механической части начинается со сборки отельных узлов, входящих в блок.

Сборка промежуточного вала перфоратора

Промежуточный вал входит в состав редуктора перфоратора и выполняет две функции:

— передает вращательный момент на ствол перфоратора;

— преобразует вращательный момент в возвратно-поступательный импульс за счет работы пьяного подшипника.

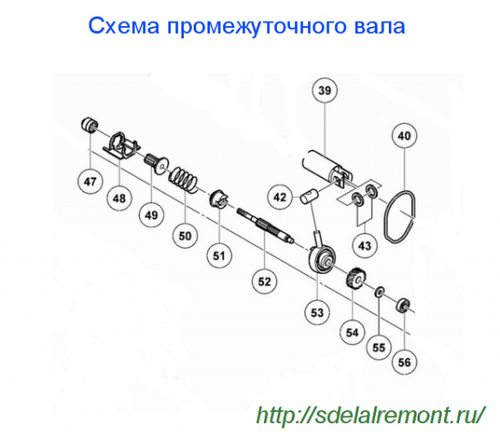

На вал поз.52 надевается пьяный подшипник поз.53, косозубая большая шестерня поз.54, металлическое кольцо поз.55 и подшипник поз.56.

В перфораторе Hitachi DH24PC3 применены подшипники японского производства типа 626VVM. Габариты подшипника 6x19x6. Можно заменять российским аналогом типа 26.

Пьяный подшипник, косозубая шестерня, подшипник намазываются смазкой. Из отечественных аналогов рекомендуется смазка фирмы Нанохим, маркируемая как ПМ или Нанотех под маркировкой Металлплак Электра.

С другой стороны на вал надевается муфта сцепления поз.51, прижимная пружина поз.50, прямозубая шестерня поз.49, рычаг переключателя режимов поз.48, металлическая втулка поз.47.

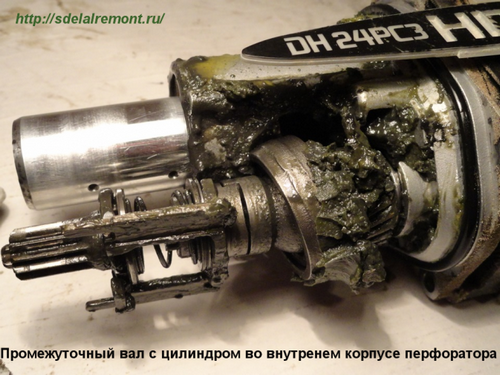

Собранный вал вставляется во внутренний корпус перфоратора поз.41.

Сборка ствола ударного механизма перфоратора

Чтобы начать сборку ударного механизма перфоратора, необходимо запрессовать в крышку корпуса механического блока собранный ствол перфоратора.

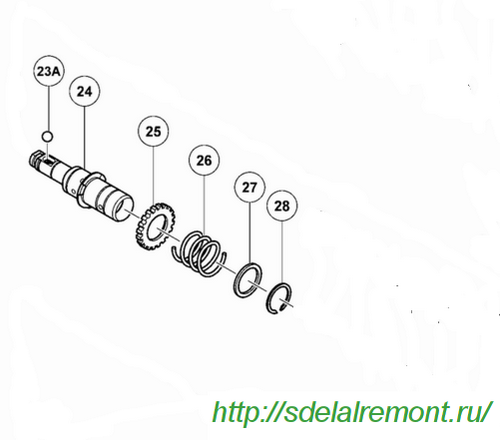

На ствол поз.24 надевается прямозубая шестерня поз.25, пружина винтовая поз.26, стальная шайба

М30 поз.27, фиксирующее кольцо поз.28.

В корпус узла механического блока необходимо запрессовать подшипник поз.15, в который в свою очередь запрессовывается сам ствол.

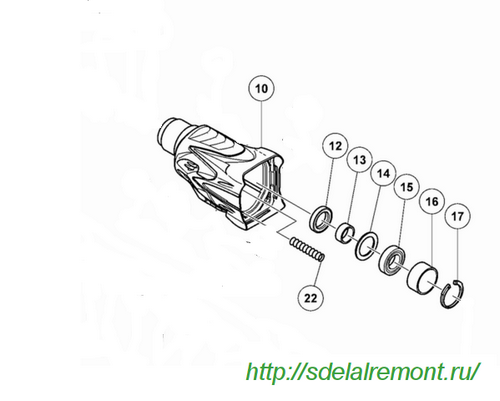

В корпус поз.10 вставляются:

— масляный уплотнитель поз.12;

— втулка ударного механизма поз.13;

— войлочное уплотнение поз.14;

— запрессовывается подшипник 6904DD поз.15;

— вставляется металлическая ограничительная втулка поз.16;

— все фиксируется стопорным кольцом поз.17.

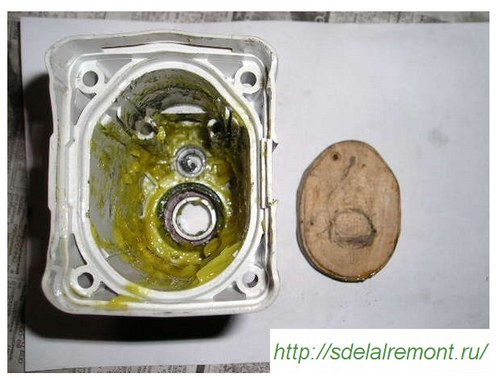

Для запрессовки подшипника используйте пресс, либо ручную деревянную наставку.

Наружная обойма подшипника перед установкой предварительно смазывается смазкой.

Корпус поз.10 торцом упирается в цилиндрическую прокладку из алюминия, меди или дерева.

Подшипник вкладывается в корпус и при помощи наставки и молотка запрессовывается. При запрессовке не допускается перекосов.

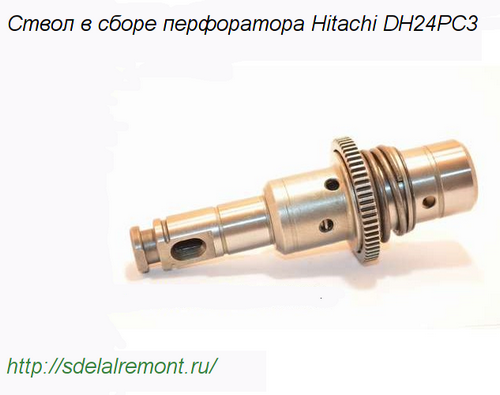

Собранный ствол вставляйте в корпус и запрессовывайте, соблюдая осторожность.

Запрессовка выполняется при помощи пресса или тисков с простым приспособлением. В качестве приспособления используйте наставку из дерева или мягкого материала.

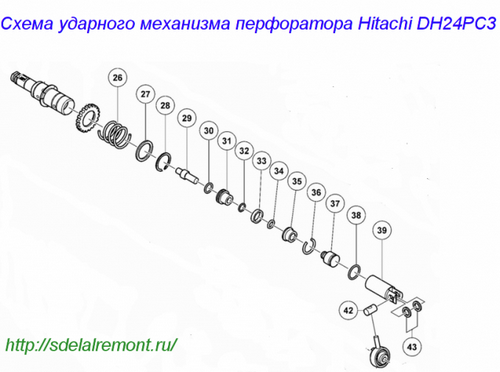

Сборка бойков

В перфораторе используется два вида бойков.

Боек поз.29 и боек поз 37. Сборка бойков заключается в надевании на них уплотнительных резиновых колец с обязательной смазкой. Из отечественных смазок лучше всего подходит смазка Циатим-224 по ГОСТ 9433-80, инертная к резиновым изделиям.

На боек поз.29, кроме резиновых уплотнительных колец, надевается держатель ударного механизма поз.31, втулка демпферная поз.35, стопорное кольцо поз.36. Кольцо фиксирует детали на бойке.

На боек поз.37. надевается уплотнительное резиновое кольцо поз. 38. Боек смазывается смазкой Циатим-224 и вставляется в гильзу поршня поз.39.

Сборка гильзы поршня

Чтобы собрать гильзу поршня, необходимо вставить в ее ушки поршневой палец поз.42, предварительно вставив шайбы стальные М30 поз.43.

Сборка механизма удара

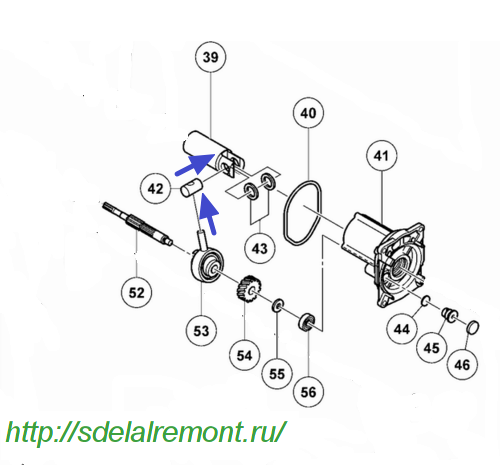

Осталось во внутренний корпус поз.41 вставить собранный промежуточный вал поз.52, сочленить хвостовик пьяного подшипника поз.53 и поршневой палец поз.42, вставленный заранее в ушки гильзы поршня поз.39.

При сборке ствола, когда будете вставлять в него бойки, обязательно смазывайте внутреннюю поверхность поршня.

Весь процесс сборки сопровождайте применением тех типов смазки, которые рекомендует производитель перфораторов или соответствующие отечественные смазочные материалы.

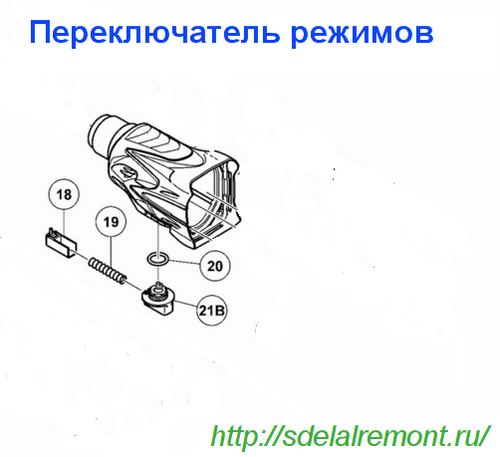

Установка ручки переключателя режимов

Соединив механическую часть и блок статора, можно переходить к установке ручки переключателя режимов.

Ручка переключателя режимов поз.21В устанавливается снизу корпуса.

Чтобы ее вставить в корпус и там зафиксировать, надо:

— вставить в ручку пружину поз.19;

— вставить фиксирующую красную кнопку поз.18;

— надеть резиновый сальник поз.20.

Ручку вставьте по часовой стрелке в корпус в положение «Удар», поверните назад на 15 градусов до щелчка. Ручка зафиксировалась.

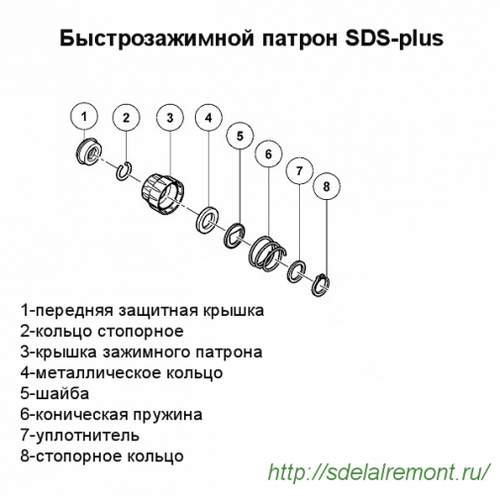

Сборка быстрозажимного патрона

Перфораторы Hitachi DH24PC3 комплектуются быстрозажимными патронами типа SDS-plus.

Монтируется патрон на последнем этапе сборки перфоратора.

На выступающий вал ствола надевается в последовательности уплотнитель поз.7, коническая пружина поз.6, шайба поз.5.

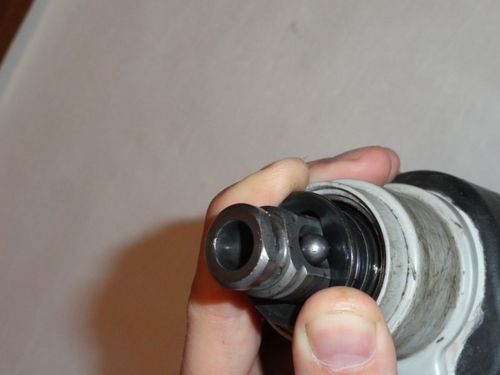

На следующем этапе следует вставить фиксирующий шарик поз.23А. Артикул шарика 335300.

На вал надевается металлическое кольцо поз.4. Патрон закрывается крышкой поз.3, все фиксируется стопорным кольцом поз.2, на конец вала надевается передняя защитная крышка поз.1.

Механическая часть перфоратора Hitachi DH24PC3 собрана.

Помните! При сборке механической части соблюдайте правила нанесения смазочных материалов, используйте только те, которые рекомендует производитель или отечественные, специально разработанные для перфораторов.

Сборка электрической части перфоратора Hitachi DH24PC3

Разделим сборку электрической части перфоратора на этапы.

Сборка статора

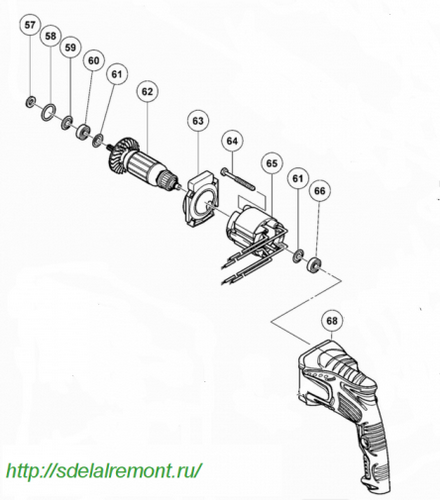

Отремонтированный или новый статор поз.65 устанавливается в корпус статора поз.68 и крепится при помощи фиксирующих шурупов М4×50 поз.64. Артикул статора 340635F.

Сверху статор закрывается направляющей крыльчатки электродвигателя поз.63. Провода статора выводятся на кнопку управления поз.70В.

Сборка ротора

В перфораторе применяется якорь электродвигателя 220-230В, артикул 360720Е.

Новый или отремонтированный своими руками ротор поз.62 устанавливается в гнездо во внутреннем корпусе поз.41, с предварительно надетыми на вал ротора войлочной прокладкой поз.57, уплотнительным кольцом поз.58, уплотнительной прокладкой поз.59, подшипником 608DDM, поз.60 и стальной прокладкой поз.61. Габариты подшипника 8x22x7, российский аналог 80018.

Собранный ротор вставляется косозубой шестерней в механический блок перфоратора.

Осталось соединить механический блок и корпус статора.

Когда будете вставлять ротор в корпус статора, удалите предварительно угольные щетки вместе с щеткодержателями.

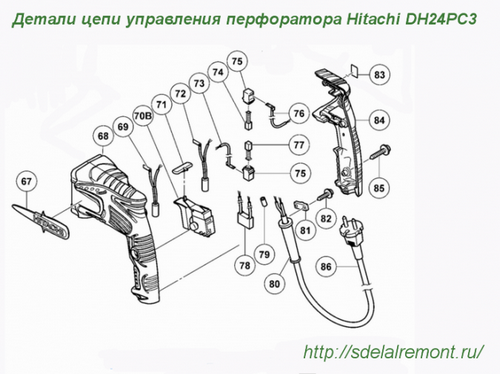

Сборка цепей управления

Цепи управления представляют собой схему, позволяющую плавно запускать перфоратор, регулировать частоту и скорость его работы.

В перфораторе Hitachi DH23PC3 используются угольные электрощетки поз.74, 77 с автостопом. Автостоп не позволяет включить перфоратор, если щетки изношены больше допустимой нормы.

Угольные щетки с автостопом имеют артикул 999072, у обычных щеток артикул 999041. Угольные щетки в корпусе перфоратора фиксируются щеткодержателями поз.75, артикул 955203.

В некоторых модификациях применяются дроссель поз.69 и диодный контакт поз.72.

В цепь питания включен конденсатор подавления помех поз.78.

В перфораторе используется кнопочный выключатель 220В (OLD 331454/324536). Артикул 335796. Тип выключателя TG801TSBU-1.

Детали цепей управления монтируются внутри ручки корпуса статора.

Подсоедините перфоратор к сети переменно тока, проверьте его работу на всех режимах. Убедитесь в плавности регулировок и работе перфоратора без лишнего шума.

Все!
