Патроны для перфораторов какими они бывают и как их ремонтировать

• Патрон под перфоратор — зачем он нужен
• Строение патрона
• Патроны на перфораторы их виды и отличительные параметры
• Съемные и несъемные патроны что о них известно
• Какие виды патронов на перфораторы бывают
• Ремонт патрона или как происходит его снятие и замена
• Патрон дрели для перфоратора или как вставить в инструмент обычное сверло

Трудно переоценить важность перфоратора в обработке бетона. Этот электроинструмент не только позволяет бурить отверстия в бетоне, но также успешно справляется с просверливанием отверстий в металле, пластике, дереве и других материалах.

Патрон под перфоратор — зачем он нужен

О том, что такое перфоратор, известно даже детям. Чтобы этот инструмент совершал необходимую полезную работу, в конструкцию исполнительного органа, то есть патрона, надо установить насадку. Электроинструмент в отличие от дрели, способен не только совершать вращательные, но еще и возвратно-поступательные манипуляции (ударные). Ударные движения нужны, чтобы разрешать вопросы с такими прочными видами материалов, как бетон и железобетон.

Патрон перфоратора служит, чтобы закрепить насадку, и совершать инструментом необходимые манипуляции. Если на дрелях применяются цанговые зажимные устройства, то на перфораторах используются исключительно механизмы, имеющие специальную конструкцию. Именно благодаря этой специфичной конструкции, перфораторы намного эффективнее справляются с обработкой бетонных оснований. Внешне патроны на дрели и перфораторе практически идентичны. Цанговый механизм на зажимных устройствах дрели состоит из трех губок, которые под воздействием силы вращения прижимаются равномерно друг к другу, тем самым зажимая надежно цилиндрическую конструкцию насадок. Как устроены патроны на перфораторах, узнаем далее.

Строение патрона

С момента изобретения перфоратора, прошло много времени, и за этот период производители предлагали разные механизмы. Однако в итоге пришли к единому мнению, что самыми надежными и эффективными являются зажимные устройства типа SDS. Такое сокращенное название патроны получили за счет своей простоты применения. Изобретены они были известной фирмой Bosch, а полое название SDS обозначает — steck-dreh-sitzt. В переводе с немецкого — вставь, поверни и посади.

Устройство патронов типа СДС:

• Вместо подвижных губок, как на цанговых устройствах, используются шлицы (их еще называют также рельсы) и фиксаторы в виде шариков и роликов
• Шлицы в механизме патрона нужны, чтобы отцентрировать устанавливаемую насадку. Также шлицы отвечают за то, чтобы установленная насадка, например, бур, вращалась вместе с патроном
• Шарик или ролик (зависит от типа устройства) служат, чтобы предотвратить выпадение насадки из патрона. Применение этих фиксаторов позволяет обеспечить подвижность бура, что немаловажно при выполнении работ по бурению бетонных поверхностей

Чтобы понять, какое устройство имеет механизм патрона перфоратора, надо взять насадку и осмотреть хвостовую часть.

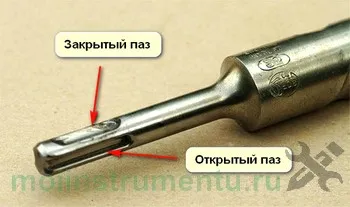

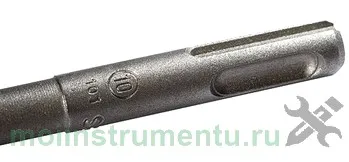

На фото видно, что хвостовик бура состоит из утопленных зон, которые называются пазами. На насадках, служащих для установки в патроны SDS-plus, таких пазов четыре. Два из них открытого типа, а два закрытого. Открытыми пазами бур входит в зацепление со шлицами, а закрытыми закрепляются шариками (в патроне один шарик).

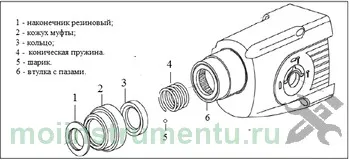

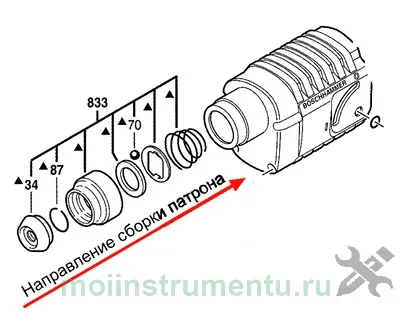

Представляя себе, как устроен патрон на перфораторе, рассмотрим, из чего же он состоит. Состоит он из таковых деталей и элементов:

1. Ось, имеющая вид втулки со шлицами
2. На втулку насаживается кольцо (на схеме ниже 3), на которое воздействует пружинный механизм
3. Между кольцами и втулкой располагаются подвижные стопорные шарики
4. Для защиты механизма, сверху патрон закрывается защитным кожухом или чехлом

Такой тип патронов называется быстрозажимной, а принцип его работы заключается в выполнении следующих действий:

1. В отверстие устройства вставить насадку хвостовой частью
2. Для посадки и надежной фиксации, необходимо воздействовать на кожух устройства, что приведет к сжатию пружинок и шайб шариков. Шарик «отойдет» в сторону, и хвостовик будет посажен на место
3. О том, что насадка села на место, будет характеризовать соответствующий щелчок после отпускания кожуха
4. Убедиться в том, что деталь надежно зафиксирована, можно при помощи попытки вынуть насадку. При этом она будет перемещаться, но не выпадет из патрона

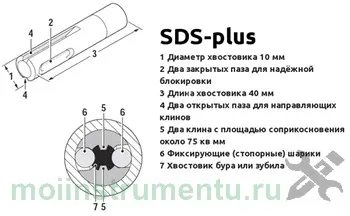

Зная, как устроен патрон для перфоратора (кстати, выше представлена конструкция оснастки типа SDS-plus), можно перейти к выявлению видов, выпускаемых производителями. Рассматриваемые устройства для перфораторов называют не только быстрозажимными, но еще и быстросъемными, так как для замены насадок, необходимо также нажать на чехол, и извлечь установленный бур.

Патроны на перфораторы их виды и отличительные параметры

Патроны типа SDS популярны, и подходят они, как для бурения бетона, так и для сверления металла или дерева. Однако зажимная оснастка типа СДС бывает разных типов, и поэтому необходимо узнать их особенности, чтобы различать, например, когда возникнет необходимость купить патрон для перфоратора. Итак, различают такие виды патронов на перфораторы, принадлежащие к классу SDS или быстрозажимных:

1. SDS-plus — это ходовой тип фиксаторов, применяемые на устройствах бытового и профессионального типа. то преимущественно легкие и средней тяжести агрегаты, служащие для применения в быту и при ремонтных и строительных работах. Как устроен хвостовик насадки, служащий для размещения в таком патроне, описано выше. Кроме того, нужно отметить, что такие хвостовики имеют длину 4 см и толщину 10 мм. Производители выпускают буры с хвостовиками для такого типа фиксаторов диаметром от 4 до 32 мм

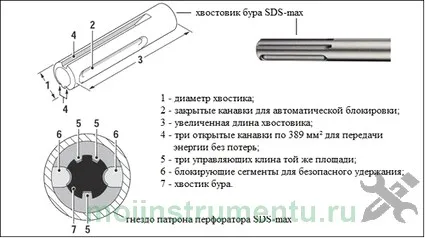

2. SDS-max — это аналог предыдущего вида, только служащий для более серьезных инструментов высокой мощности свыше 1,2 кВт. Отличительная особенность таковых патронов в том, что насадки для них имеют такие размеры: длина 9 см, толщина 18 мм, а диаметр рабочей области достигает 60 мм. Если необходимо пробурить отверстие больше 6 см, то применяются коронки. Устройства этого типа практически имеют идентичную форму пазов, как и SDS-plus, только с незначительным отличием — наличие не двух шлицев, а трех. Это означает, что на хвостовике устанавливаемого бура, находится один открытый паз, а с противоположной стороны их два. Буры и прочие виды насадок СДС макс служат для работы с перфораторами, имеющих силу удара до 20-30 Джоулей. Перфораторы с патроном SDS-max служат исключительно для работы с соответствующими типами насадок
3. SDS-top — это тип патронов, которые уже не используются, однако их можно встретить у владельцев устаревшего инструмента. Изначально предназначались они для перфораторов среднего класса, то есть для полупрофессиональных моделей. Толщина хвостовиков буров для таких зажимных устройств составляет 14 мм, а длина 70 мм. Кроме того, производители выпускали буры, позволяющие сверлить отверстия от 16 мм. Сегодня найти буры и другие приспособления под такие перфораторы можно только в единичных экземплярах

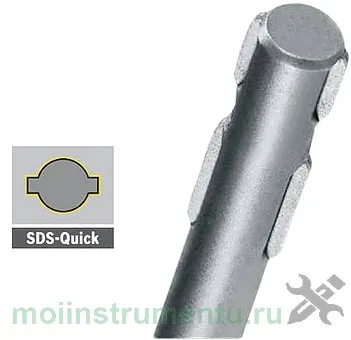

4. SDS-quick — еще одна классификация патронов для перфораторов, не получившие широкой популярности. Их отличительная особенность в том, что они имеют цилиндрическую конструкцию хвостовика, а вместо пазов, имеются шлицы или выступы. Эти типы фиксаторов были разработаны специально для перфораторов компании Bosch модели Uneo. Насадки к таким перфораторам можно применять даже на дрелях и шуруповертах с цанговыми зажимами
5. SDS-hex — это также опытная модификация патронов, которые были разработаны специально для закрепления пик и долот в мощных агрегатах. Однако, кроме того, специальная конструкция хвостовиков показывает, что достаточно надежны они и при работе с бурами
6. Spline — разновидность патронов, имеющих некую схожесть с оснасткой типа SDS-max. Разработаны в Китае, и выпускаются исключительно для стран Северной Америки. Имеют шлицевую конструкцию, а ударное перемещение происходит за счет присутствующего уплотнения на хвостовике насадки

Все разновидности патронов к перфораторам оснащены пылезащитными чехлами. Все представленные выше типы зажимных устройств служат для выполнения ударных действий, что немаловажно при обработке бетона. Забегая наперед, стоит отметить, что также для перфораторов производятся цанговые патроны, которые используются с той целью, когда инструмент применяется больше для сверления дерева или металла.

Съемные и несъемные патроны что о них известно

При эксплуатации перфоратора вы наверняка сталкивались с таким термином, как съемный патрон для перфоратора. Различают два типа патронов на перфораторы — съемные или быстросъемные и обычные, которые снимаются только при разборке самого механизма. Быстросъемные устройства фиксируются 4 шариками, которые входят в зацепление с пазами торцевой части растровой втулки. Чтобы снять такой патрон, его надо потянуть на себя.

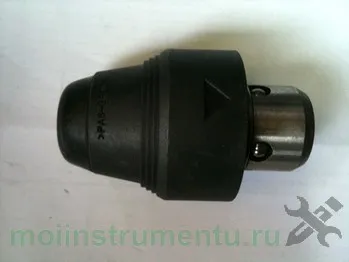

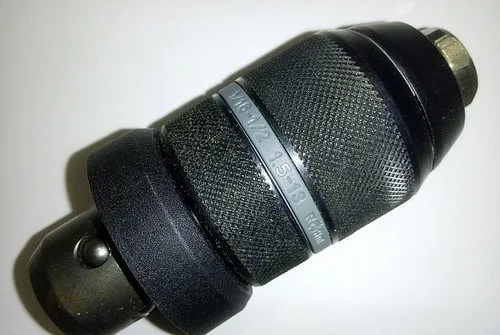

На фото выше показано устройство съемного типа. Его можно демонтировать без необходимости разборки. Это очень удобно, когда необходимо вместо него установить цанговый элемент. Такие устройства являются не оригинальными, поэтому если вам попадается новый перфоратор со съемным патроном, то нужно принять это во внимание, так как, скорее всего, зажимной механизм установлен не оригинальный.

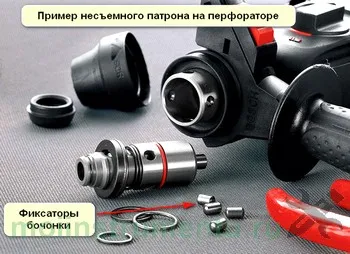

Обычные типы зажимных устройств или оригинальные можно демонтировать только после разборки самого механизма (вместо них можно установить съемные патроны). Фиксируются они при помощи цилиндрических бочонков, расположенных в пазах.

Надежными считаются механизмы несъемного типа, однако при необходимости их замены или ремонта, необходимо разбирать оснастку. Как снять несъемный патрон с перфоратора, показано на видео ниже.

Это интересно! Разница в цене между сменными и несъемными патронами отличается почти в 5 раз. Если оригинальный элемент стоит около 3-3,5 тысяч рублей, то сменный можно купить за 500-800 рублей.

Какие виды патронов на перфораторы бывают

Кроме главных типов патронов, выпускаются также дополнительные — ключевые или зубчато-венцовые и быстрозажимные БЗП. Служат они, чтобы в мощном инструменте можно было установить цилиндрические насадки (от дрелей) для просверливания дерева или металла. Однако их востребованность снизилась после того, как был изобретен переходник с перфоратора на дрель с патроном. Такой переходник состоит их хвостовика типа SDS-plus, а также резьбы, на которую завинчивается патрон от дрели.

Рассмотрим особенности зажимных устройств цангового типа для перфораторов:

1. Зубчато-венцовый или ключевой — это сверлильный патрон, позволяющий установить в насадку с цилиндрической формой хвостовика. Фиксация обеспечивается при помощи специального шлицевого ключа. Ключом сдвигаются кулачки, выполняющие надежный зажим насадки с цилиндрическим видом хвостовика. Преимущество этих устройств в том, что они надежно фиксируют приспособления с цилиндрической формой хвостовой части. Такие патроны под сверло имеют и недостаток — это немалые затраты времени, чтобы освободить сверло или наоборот, зафиксировать его
2. Быстрозажимные или БЗП — не стоит путать с быстрозажимными устройствами SDS. Такие типы фиксаторов обычно применяются в конструкции шуруповертов. Они бывают одномуфтовыми и двухмуфтовыми. Схема фиксации насадка идентична с ключевыми, только в быстрозажимных не используется ключ, а вместо него прикладывается усилие руки. Более надежная фиксация обеспечивается двухмуфтовыми патронами, однако зажим вручную не позволяет достичь
   той надежности, которая достигается за счет усилия прижима, создаваемая ключом

Применять электроинструмент с цанговыми зажимными механизмами для совершения ударных действий не рекомендуется, так как они быстро выйдут из строя. Кроме того, не рекомендуется использовать и сам перфоратор для частого проведения сверлильных работ при обработке дерева или металла. Для таких целей лучше использовать дрели. Перфоратор же предназначен исключительно для того, чтобы работать с бетоном. Профессиональные модели агрегатов даже не имеют опции сверления, а только способны работать в двух режимах — сверление с ударом или бурение и отбойный молоток. Покупать цанговые типы устройств под перфоратор рационально только в том случае, если инструмент применяется зачастую для сверления металла и дерева, а также при работе с завинчиванием и вывинчиванием саморезов, болтов, гаек и т.п.

Ремонт патрона или как происходит его снятие и замена

Спрашивают, как снять патрон с перфоратора, многие владельцы этого электроинструмента. Появляется такая необходимость, когда надо заменить крепежное устройство или установить цанговый элемент. Чтобы снять патрон с перфоратора, понадобится его разобрать. Одновременно при разборке можно выполнить его ремонт, поэтому в зависимости от поставленной, необходимо приступать к работе. Причем процесс, как разобрать патрон на перфораторе, выполняется одинаково для всех моделей:

• Bosch
• Макита
• Интерскол
• Metabo
• Калибр и другие

Ремонт патрона перфоратора легко выполнить своими руками, и для этого не обязательно иметь соответствующие навыки. С ремонтом этой детали справится даже новичок, ну а поводом для ремонта могут послужить разные признаки:

1. Патрон перфоратора не держит бур — это означает, что износились шарик или ролики, в зависимости от типа устройства. Еще причиной может служить износ ограничительного кольца, а также проседание пружины. В любом случае, необходимо выяснить, как разобрать патрон перфоратора, чтобы выявить точную причину и устранить ее
2. Не держится патрон — причиной такой поломки зачастую является износ кронштейнов, которыми устройство крепится к инструменту. Нужна замена патрона на перфораторе или можно обойтись ремонтом, покажет вскрытие, которое необходимо выполнить, как можно скорее

Ремонт патрона перфоратора съемного типа выполняется с соблюдением последовательности действий:

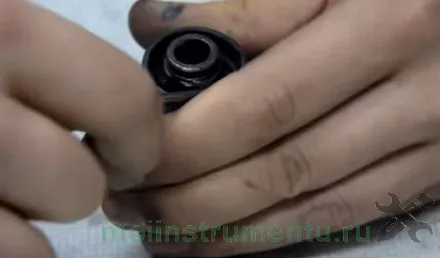

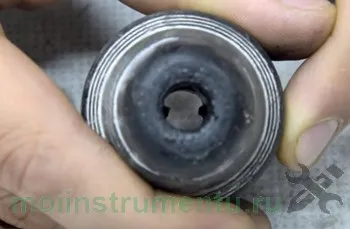

1. На начальном этапе демонтируется защитная накладка, которая расположена с торца или сверху, в зависимости от расположения инструмента. Поддеть эту накладку необходимо при помощи отвертки
2. Затем необходимо демонтировать стопорное кольцо вместе с пластиной, которое расположено за ним

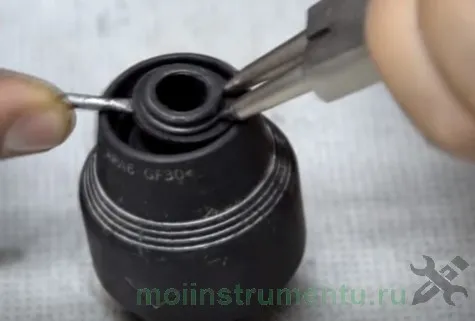

3. Демонтируется стопорное кольцо при помощи отвертки, при помощи которого фиксируется пыльник или чехол

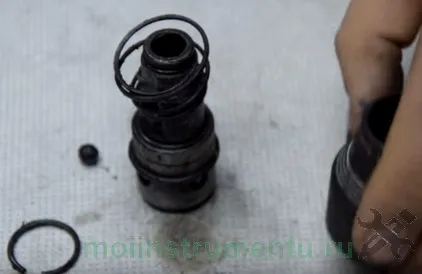

4. Демонтируем чехол, и теперь можно считать, что оснастка полностью разобрана. На этом этапе можно оценить причину поломки и произвести необходимый ремонт

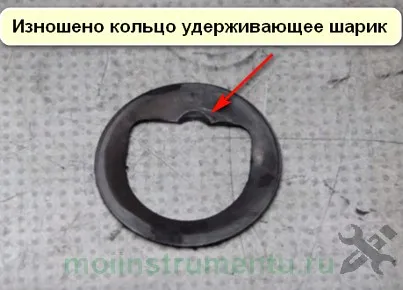

На этом этапе следует отметить, что выполняется оценивание состояния внутренних деталей. Обычно выявить дефект не составит большого труда. Признаки износа можно выявить визуально, к примеру, может износиться кольцо, которое фиксирует шарик.

Его следует и заменить. Для этого можно купить ремкомплект или же отдельное колечко, но лучше все же сразу покупать все детали в сборе. Далее рассмотрим процесс сборки патрона перфоратора, так как часто возникает вопрос после проведения ремонта, а как собрать деталь обратно. Для этого необходимо:

1. Для начала все детали, которые остаются старые, необходимо очистить тщательно от старой смазки, удалив всю выработку. По мере сборки будет вноситься новая смазка

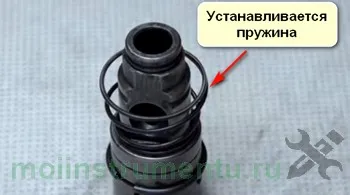

2. Для начала на ствол устанавливается пружинка

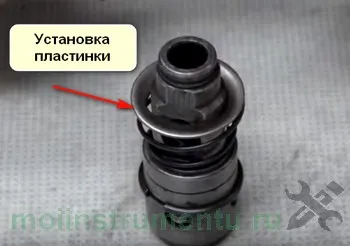

3. После этого устанавливается пластинка, которая кстати была неисправна, и ее пришлось заменить

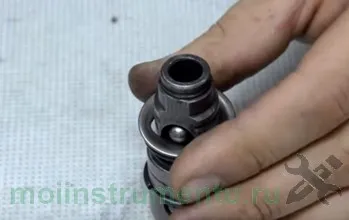

4. После этого в отверстие устанавливается шарик, предварительно смазав его

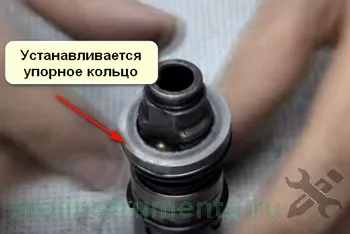

5. Вслед за шариком нужно установить упорное кольцо, как показано на фото ниже
6. После этого остается установить корпус на место, и зафиксировать его стопорным кольцом
7. За стопорным кольцом нужно установить пластинку, удерживающую пыльник, и зафиксировать ее еще одним стопорным кольцом

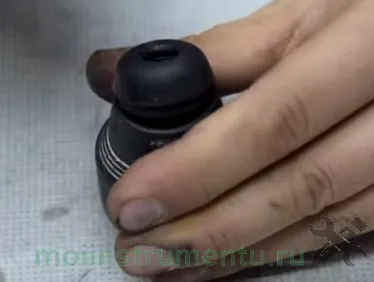

8. В итоге надевается последняя деталь — это пыльник

На этом процесс ремонта считается завершенным. Смазка вносится в достаточном количестве, и лучше, чтобы она была в избытке, чем ее не будет хватать. Использовать рекомендуется специальные смазочные вещества, которыми смазываются буры. Далее остается только установить отремонтированный патрон на место, и проверить надежность фиксации насадок. Ниже представлена видео инструкция по ремонту патрона перфоратора от Александра Бреста.

Патрон дрели для перфоратора или как вставить в инструмент обычное сверло

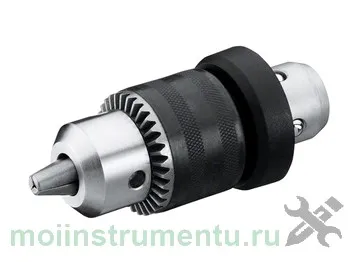

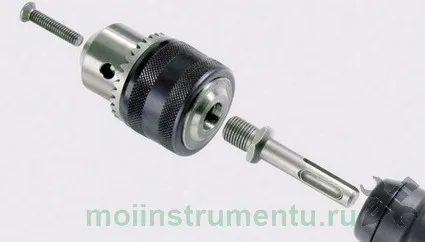

Если ваш перфоратор со съемным патроном, то можно купить дополнительно цанговое устройство с креплением под перфоратор. Если нет, тогда можно воспользоваться специальным переходником, о котором уже упоминалось в материале выше. Это специальный переходник, который состоит из хвостовика типа SDS-plus, а также резьбы, на которую завинчивается обычный цанговый патрон от дрели. Такой переходник стоит недорого, и цена его составляет около 50 рублей.

Достоинство такого приспособления в том, что для установки цилиндрических насадок, не понадобится снимать штатный крепежный элемент из инструмента. Цанговый патрон можно снять от дрели и перфоратора. Установка такого переходника позволит применять перфоратор для сверления металла и дерева сверлами с цилиндрическими хвостовиками.

В итоге следует отметить, что патрон от перфоратора — это важный элемент, который всегда должен быть исправным. От его исправности зависит эффективность самого инструмента. Перед тем, как вставлять бур в инструмент, не забывайте смазывать хвостовик, так как от зависит срок службы не только насадки, но и деталей самого инструмента. Ремонт (если не держит бур) и снятие патрона несъемного типа показан на видео ниже.

Публикации по теме

Как правильно смазывать патрон перфоратора?

Смазка патрона перфоратора очень важна для его нормальной работы и продолжительного срока службы. Вот несколько шагов, которые помогут вам правильно смазать патрон перфоратора:

1. Очистите патрон: перед тем, как начать смазку, убедитесь, что патрон перфоратора чист и свободен от грязи и пыли. Это позволит вам увидеть все повреждения или износ, которые могут повлиять на его работу.

2. Выберите смазочное средство: для смазки патрона перфоратора используйте специальную смазку, которую рекомендует производитель. Никогда не используйте вазелин, моторное масло или другие смазочные материалы, которые не предназначены для этой цели.

3. Нанесите смазку: нанесите небольшое количество смазки на край патрона, обращая внимание на щелочки и выступы. Помните, что вам не нужно использовать слишком много смазки, так как это может привести к захлебыванию и засорению.

4. Распределите смазку: вставьте сверло в патрон и поверните его несколько раз, чтобы распределить смазку равномерно по всей поверхности патрона. Это позволит обеспечить более плавную работу патрона и уменьшить износ деталей.

5. Удалите излишки: после того, как вы распределили смазку, удалите излишки смазки с помощью тряпки или бумажного полотенца. Это позволит избежать попадания смазки на другие части инструмента и предотвратить нежелательные последствия.

Следуя этим простым шагам, вы сможете правильно смазать патрон перфоратора и обеспечить его эффективную работу на долгое время.
