Как снять, разобрать и заменить патрон на перфораторе — пошаговая инструкция

1. Как снять патрон с перфоратора?
2. Как устроен перфоратор изнутри?
3. Как разобрать патрон перфоратора?
4. Как вставить патрон на перфораторе?

Смена патрона на дрели может быть обусловлена как внешними, так и внутренними факторами. Профессионалам не составит труда разобрать, снять и заменить соответствующую деталь, но для новичков эта задача может оказаться некоторой сложностью. Если вас интересует, как снять патрон с перфоратора, то следует учесть эти аспекты.

В данной статье мы рассмотрим, как правильно поменять патрон на перфораторе.

Как снять патрон с перфоратора?

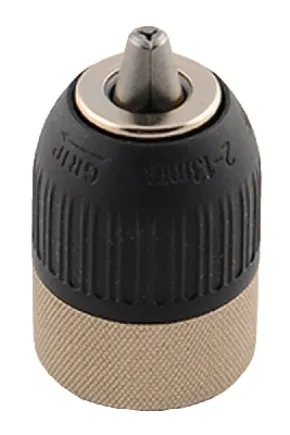

В первую очередь, необходимо понять тип используемого патрона внутри вашего электрического инструмента. Всего их три: быстрозажимный, кулачковый и цанговый SDS.

Быстрозажимный дополнительно делится на подвиды: одногильзовые и двугильзовые. Наиболее просто сменить деталь можно на цанговом SDS-варианте. В данном случае понадобится лишь повернуть сверло. В кулачковом и быстрозажимном типе деталь крепится при помощи ключа, поэтому тут придётся поработать.

Как только тип используемого патрона определён, можно приступать к следующему этапу: необходимо изучить крепление, за счёт которого он держится.

Крепится сверло либо на винтовом стержне, либо на шпинделе. Как правило, процесс разбора происходит достаточно быстро и без проблем, но бывают случаи слишком жесткой фиксации, для разборки которой потребуется время и некоторые дополнительные инструменты. В первом случае для снятия детали нужно будет запастись молотком, ключом и отверткой.

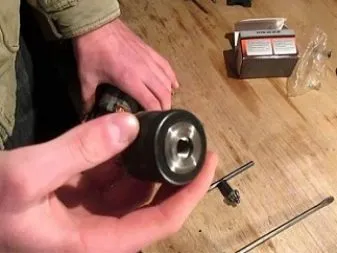

Для того чтобы снять патрон, нужно будет совершить следующие действия:

• уменьшить фиксацию сверла, легко постучав молотком по верхушке;
• выкрутить, использовав отвертку;
• зажать деталь в тисках или ключе, а затем прокрутить шпиндель.

Как устроен перфоратор изнутри?

Каждый строительный электроинструмент считается универсальным, в том числе и дрели, для которых в современных магазинах техники предлагается широкий ассортимент дополнительных насадок, переходников или сменных деталей (патронов). Сверло является основой для совершения любых действий с перфоратором, а переходник применяется для его установки. Сменные детали используются в зависимости от работы, которую необходимо проделать.

Профессиональные мастера рекомендуют всегда иметь в запасе хотя бы один сменный патрон для дрели, чтобы перестраховаться, так как он может понадобиться в любой момент. Также они советуют применять для каждого типа строительных работ разные сверла.

Существует несколько типов патронов, однако, основными из них являются быстрозажимный и ключевой. Первый вариант оптимален для мастеров, которые меняют свёрла по несколько раз за рабочий процесс, второй подходит для крупногабаритных деталей. Не каждый новичок в ремонтном деле понимает необходимость наличия нескольких видов патронов, однако, они очень важны.

Электрический инструмент имеет разные мощности.

Модели с высоким показателем нуждаются в прочном креплении насадок, чтобы они не выпадали во время работы. В данном случае отлично подойдёт деталь SDS-max, которая предполагает глубокую посадку и предотвращает вылет патрона из перфоратора.

Электроинструменты с меньшей мощностью предназначены для более точных и мелких строительных работ. Для данных моделей фиксация не так важна, главное, чтобы перфоратор мог просверлить небольшое отверстие в нужном месте. В любом случае необходимо изучить устройство дрели изнутри, чтобы лучше понять как именно будет происходить замена детали.

Современные технологии позволили значительно упростить устройство многих электрических инструментов. В настоящее время патроны крепятся при помощи двухнаправляющих клиньев и двухстопорных шаров.

Некоторые патроны имеют отличие в количестве направляющих деталей, например, у SDS max их на один больше. Благодаря такому устройству свёрла фиксируются более надежно и прочно.

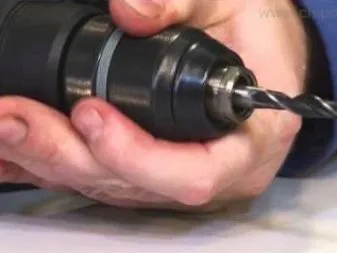

Прогресс значительно упростил и крепление детали. Необходимо лишь вставить нужный патрон в отверстие и нажать на него до щелчка. Сверло прочно зафиксировано. Снимается бур просто – нужно лишь надавить на одну из крышек и извлечь сверло.

Как правило, многие электрические перфораторы оснащаются дополнительными функциями, которые значительно облегчают процесс строительных работ. Например, некоторые имеют электронную или щёточную реверсивную систему, возможность регулирования количества оборотов, антивибрационную систему. Многие компании также оснащают перфораторы системой быстрой смены свёрла, иммобилайзером, функцией, предотвращающей заклинивание патрона, и специальными индикаторами, которые дают понять степень износа патрона. Все это способствует более комфортной работе с электрическим инструментом и позволяет ускорить процесс.

Как разобрать патрон перфоратора?

Иногда перед мастером встаёт необходимость разборки патрона по разным причинам: будь то ремонт, чистка инструмента, смазка или замена определенных частей. Для грамотной разборки патрона перфоратора, в первую очередь, необходимо знать компанию изготовителя, так как процесс разбора зависит именно от этого пункта.

Среди современных производителей электрических перфораторов наиболее популярными являются Bosh, Makita и Interskol. Данные бренды успели зарекомендовать себя на строительном рынке как изготовителем качественной продукции.

В принципе, особой разницы между устройством перфораторов разных компаний нет, но есть небольшие нюансы, которые быстро решаются по мере разборки патрона.

Рассмотрим, как разобрать патрон от электрических дрелей Bosh, так как данный бренд наиболее популярный и покупаемый.

Для начала следует отодвинуть пластиковую деталь и снять уплотнитель из резины. При помощи отвертки необходимо очень аккуратно убрать кольцо, которое фиксирует конструкцию, и шайбу. Под данной деталью находится ещё одно фиксирующее кольцо, которое нужно повернуть, а затем поддеть инструментом и убрать.

Далее находится зажим SDS, который включает в себя три детали: шайба, шарик и пружина. SDS необходимо разбирать строго по правилам: в первую очередь, достаётся шарик, потом – шайба, а последней идёт пружина. Важно соблюдать данную последовательность, чтобы не повредить внутреннее устройство.

Сборка патрона происходит так же легко и быстро, как и разборка. Следует лишь повторить проделанные ранее действия с точностью до наоборот – то есть от последнего пункта к первому.

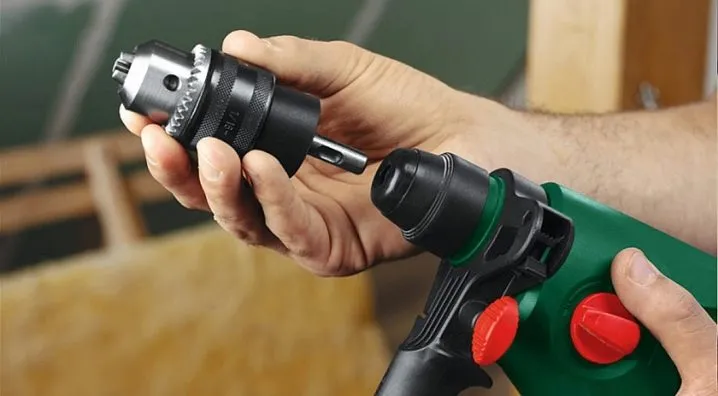

Как вставить патрон на перфораторе?

Для того чтобы вставить патрон в перфоратор, необходимо проделать следующие действия: навернуть сверло на инструмент (причем важно вкручивать его до самого конца), затем вставить винт в гнездо и потом закрутить его до самого конца с использованием отвёртки.

Важно правильно подобрать запасной патрон. Старайтесь не экономить на столь важной составляющей вашего электрического инструмента, который может понадобиться в любой момент. Идя в строительный магазин, лучше захватить перфоратор с собой, чтобы продавец смог помочь грамотно подобрать вам нужную деталь, так как не каждый патрон и электрическая дрель сочетаются между собой.

О том, почему могут вылетать сверла из патрона перфоратора, узнаете в видео немного ниже.

Как правильно смазывать патрон перфоратора?

Смазка патрона перфоратора очень важна для его нормальной работы и продолжительного срока службы. Вот несколько шагов, которые помогут вам правильно смазать патрон перфоратора:

1. Очистите патрон: перед тем, как начать смазку, убедитесь, что патрон перфоратора чист и свободен от грязи и пыли. Это позволит вам увидеть все повреждения или износ, которые могут повлиять на его работу.

2. Выберите смазочное средство: для смазки патрона перфоратора используйте специальную смазку, которую рекомендует производитель. Никогда не используйте вазелин, моторное масло или другие смазочные материалы, которые не предназначены для этой цели.

3. Нанесите смазку: нанесите небольшое количество смазки на край патрона, обращая внимание на щелочки и выступы. Помните, что вам не нужно использовать слишком много смазки, так как это может привести к захлебыванию и засорению.

4. Распределите смазку: вставьте сверло в патрон и поверните его несколько раз, чтобы распределить смазку равномерно по всей поверхности патрона. Это позволит обеспечить более плавную работу патрона и уменьшить износ деталей.

5. Удалите излишки: после того, как вы распределили смазку, удалите излишки смазки с помощью тряпки или бумажного полотенца. Это позволит избежать попадания смазки на другие части инструмента и предотвратить нежелательные последствия.

Следуя этим простым шагам, вы сможете правильно смазать патрон перфоратора и обеспечить его эффективную работу на долгое время.
